Тренажер для лікувальної фізкультури
Формула / Реферат

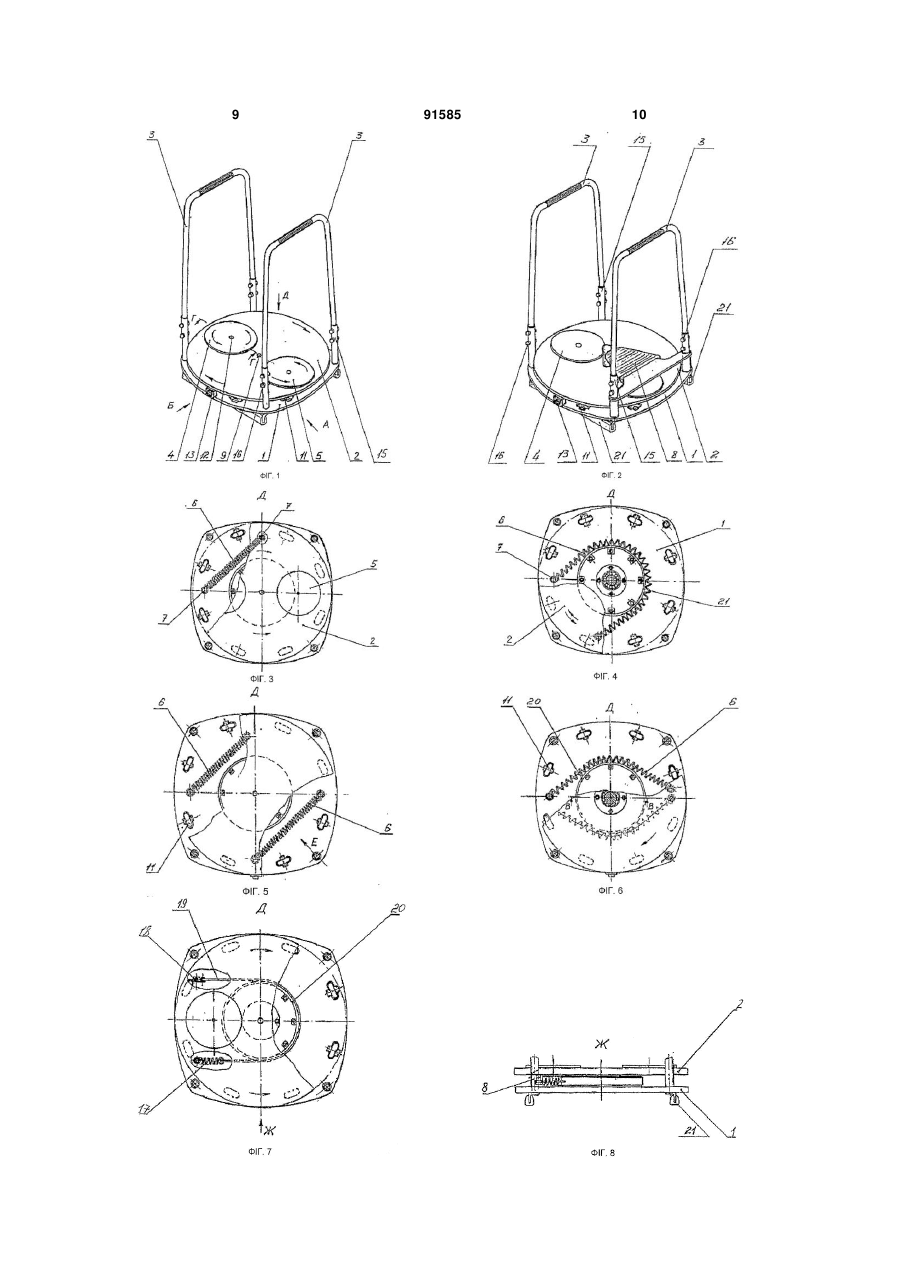

1. Тренажер для лікувальної фізкультури, що містить маточину з підставою й з розміщеною на підставі платформою, який відрізняється тим, що має принаймні одну опору для рук і додаткову платформу, причому платформа й додаткова платформа виконані у вигляді опор для ніг і з'єднані з можливістю обертання з підставою, установленою на маточині з можливістю обертання, або з підставою, установленою на маточині з можливістю обертання й фіксації, або з підставою, встановленою на маточині з можливістю обертання й фіксації й зв'язаною із засобом для створення й/або регулювання робочого навантаження, при цьому відстань між центром обертання платформи й центром обертання додаткової платформи становить 200-600 мм, а висота принаймні однієї опори для рук дорівнює 500-2300 мм.
2. Тренажер за п. 1, який відрізняється тим, що має сидіння й/або допоміжну опору для ніг, виконану у вигляді знімної сходинки.
3. Тренажер за п. 1, який відрізняється тим, що принаймні одна опора для рук має П- або Т-, або Г-подібну форму або форму дуги, закріпленої на стійках і орієнтованої паралельно підставі.
4. Тренажер за п. 1, який відрізняється тим, що маточина, підстава, платформа й додаткова платформа мають форму дисків і/або овалів, і/або багатокутників, і/або багатокутників з округленими кутами й вигнутими сторонами.
5. Тренажер за п. 1, який відрізняється тим, що підстава має допоміжні засоби для установки ніг, виконані, наприклад, у вигляді ребристих поверхонь або у вигляді накладок з рифленими поверхнями.
6. Тренажер за п. 1, який відрізняється тим, що підстава з'єднана з маточиною за допомогою осі й/або за допомогою підшипника.
7. Тренажер за п. 1, який відрізняється тим, що підстава з'єднана з маточиною за допомогою осі й/або за допомогою підшипника й установлена на роликах.
8. Тренажер за п. 1, який відрізняється тим, що платформа й додаткова платформа з'єднані з рухливою підставою за допомогою осей і/або за допомогою підшипників.
9. Тренажер за п. 1, який відрізняється тим, що платформа й додаткова платформа мають допоміжні засоби для установки ніг, виконані, наприклад, у вигляді ребристих поверхонь або у вигляді накладок з рифленими поверхнями.

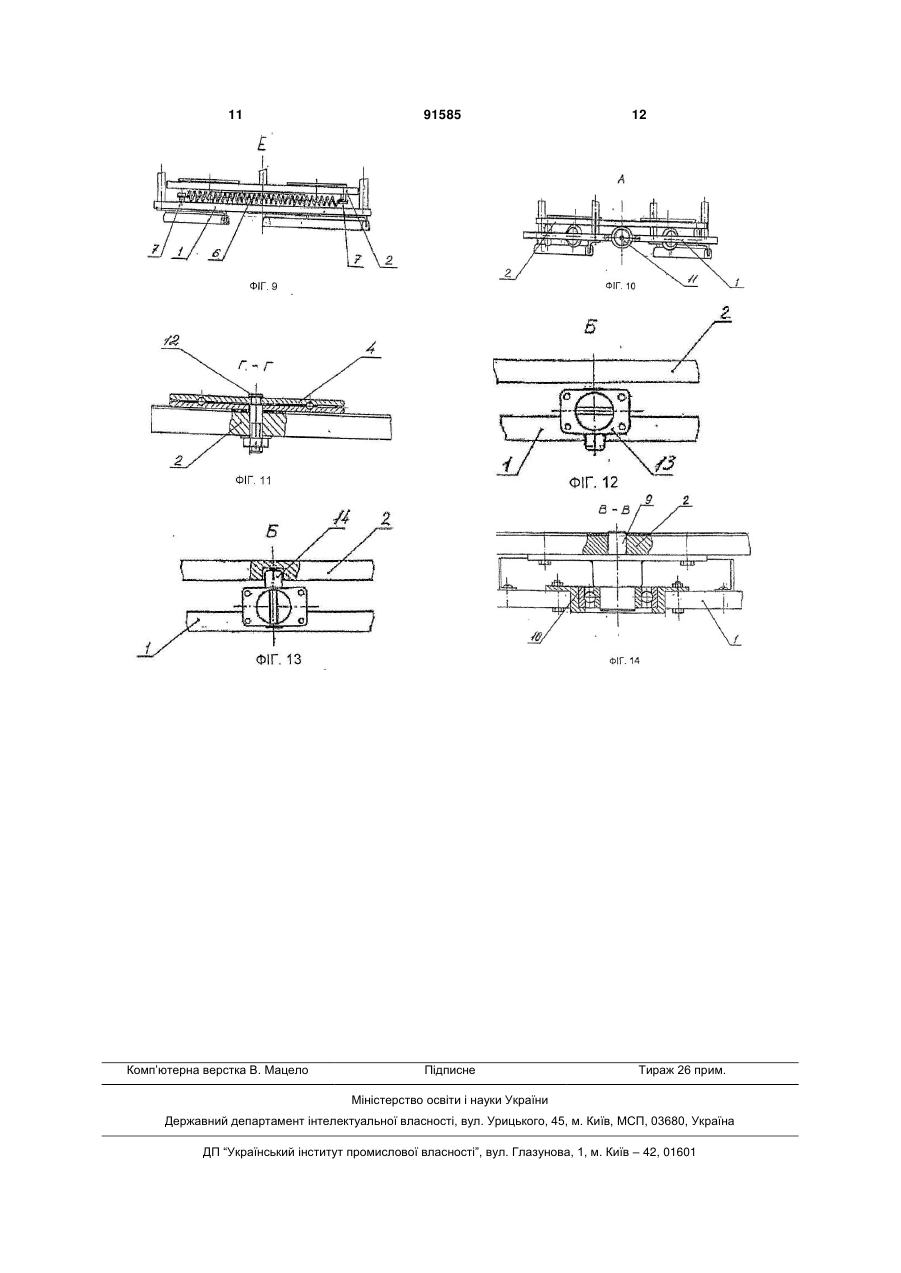

10. Тренажер за п. 1, який відрізняється тим, що засіб для створення робочого навантаження виконано у вигляді принаймні однієї пружини або гумової тяги, закріпленої першим кінцем на підставі й другим кінцем - на маточині, або принаймні однієї пружини, закріпленої першим кінцем на підставі й з'єднаної зі стрічковим гальмом, розміщеним з можливістю взаємодії із циліндричною опорою, розташованою на маточині.
11. Тренажер за п. 1, який відрізняється тим, що містить замок для фіксації підстави.
12. Тренажер за пп. 1-11, який відрізняється тим, що відстань між центрами обертання платформи й додаткової платформи становить 420 мм, а висота принаймні однієї опори для рук дорівнює 1000 мм.
13. Тренажер за п. 1, який відрізняється тим, що принаймні одна опора для рук має механізм регулювання висоти й/або виконана для заміни на опору з іншими розмірами.
Текст

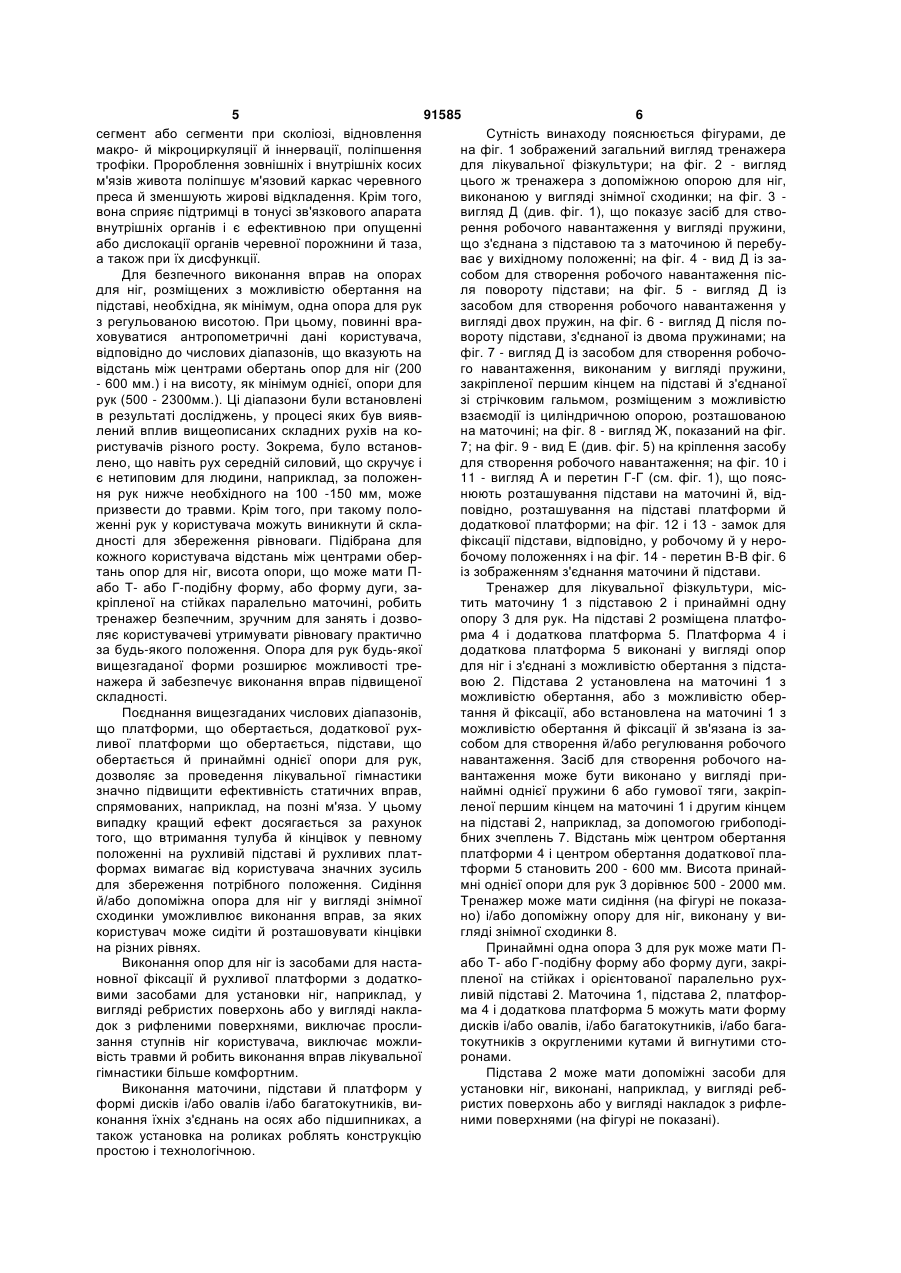

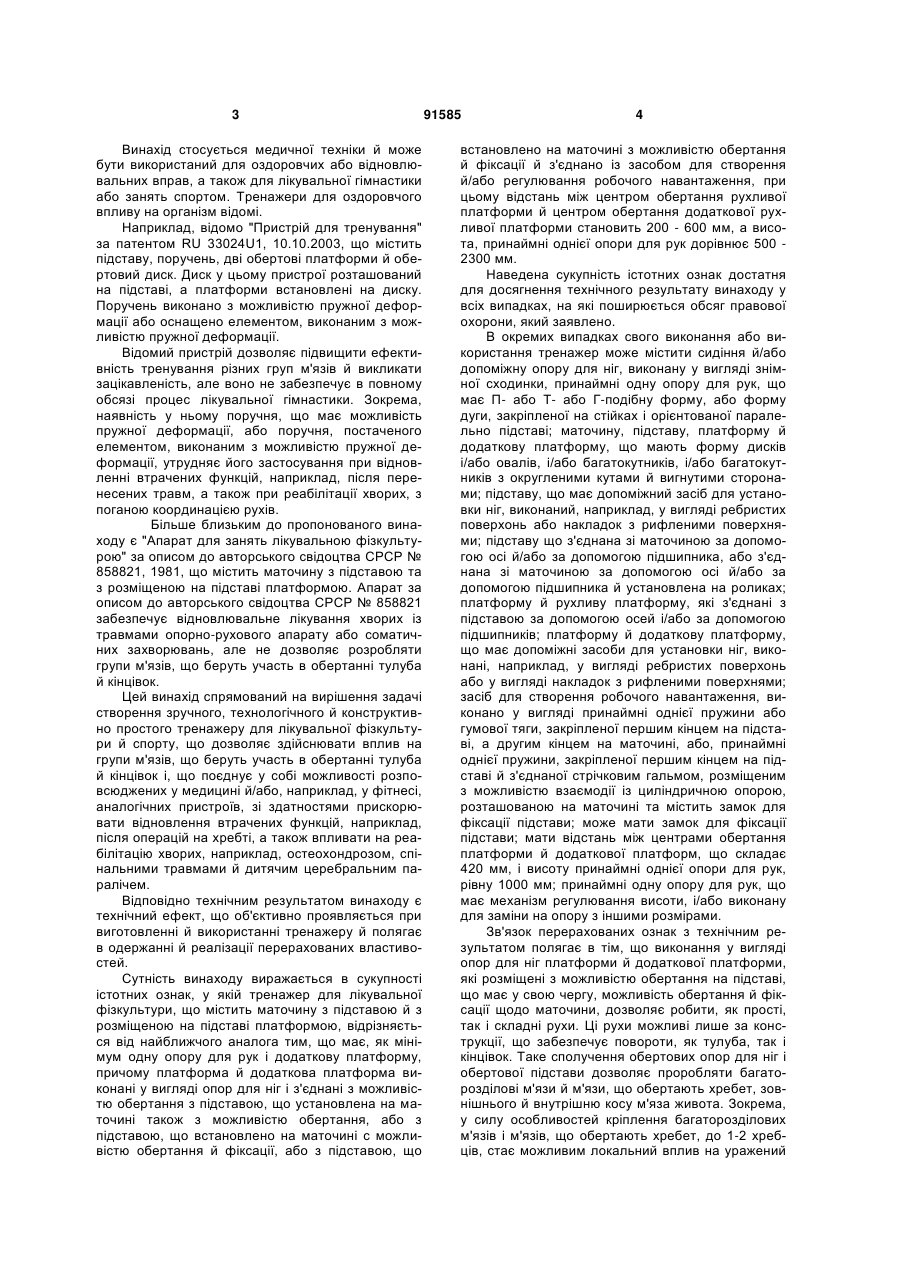

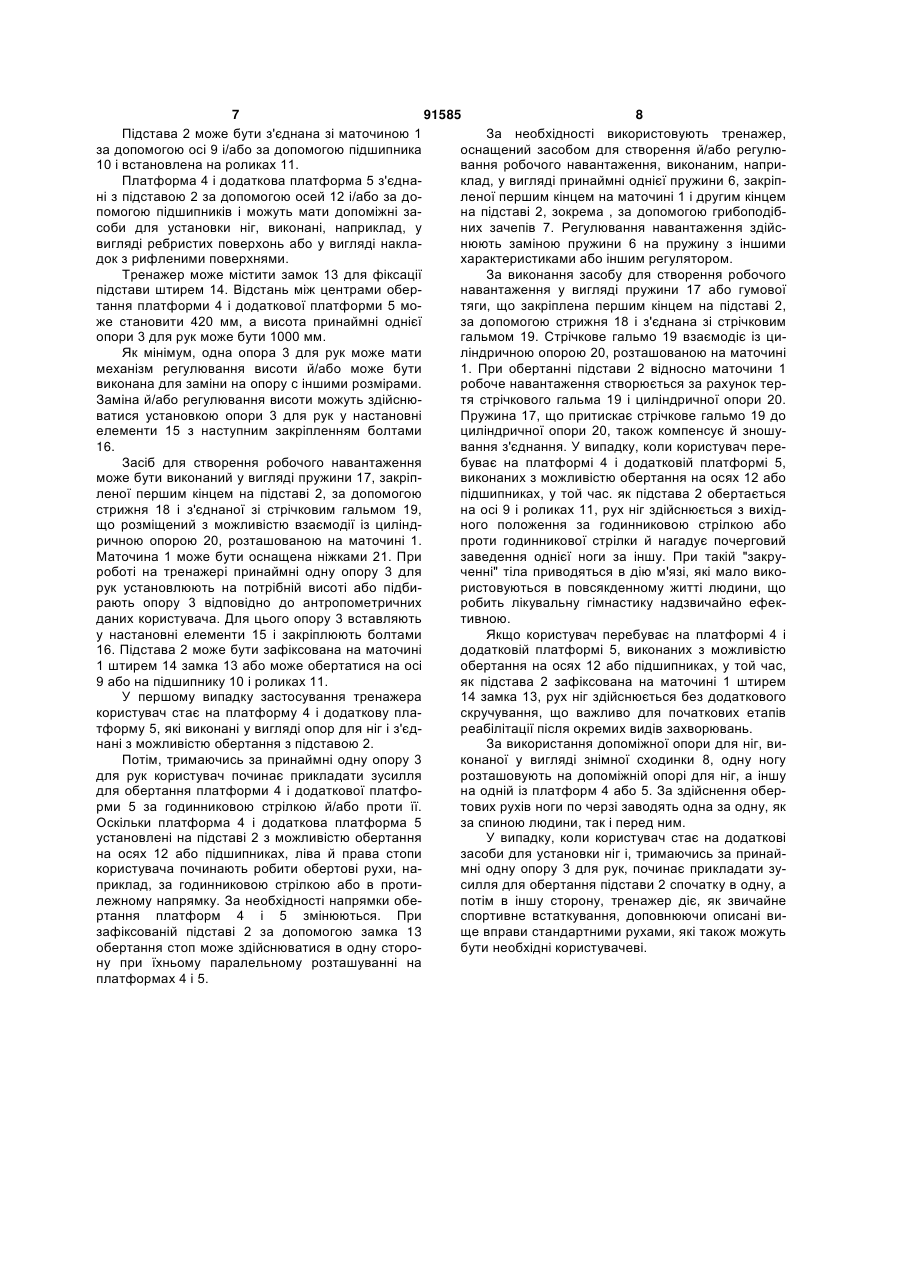

1. Тренажер для лікувальної фізкультури, що містить маточину з підставою й з розміщеною на підставі платформою, який відрізняється тим, що має принаймні одну опору для рук і додаткову платформу, причому платформа й додаткова платформа виконані у вигляді опор для ніг і з'єднані з можливістю обертання з підставою, установленою на маточині з можливістю обертання, або з підставою, установленою на маточині з можливістю обертання й фіксації, або з підставою, встановленою на маточині з можливістю обертання й фіксації й зв'язаною із засобом для створення й/або регулювання робочого навантаження, при цьому відстань між центром обертання платформи й центром обертання додаткової платформи становить 200600 мм, а висота принаймні однієї опори для рук дорівнює 500-2300 мм. 2. Тренажер за п. 1, який відрізняється тим, що має сидіння й/або допоміжну опору для ніг, виконану у вигляді знімної сходинки. 3. Тренажер за п. 1, який відрізняється тим, що принаймні одна опора для рук має П- або Т-, або Г-подібну форму або форму дуги, закріпленої на стійках і орієнтованої паралельно підставі. 4. Тренажер за п. 1, який відрізняється тим, що маточина, підстава, платформа й додаткова пла 2 (19) 1 3 Винахід стосується медичної техніки й може бути використаний для оздоровчих або відновлювальних вправ, а також для лікувальної гімнастики або занять спортом. Тренажери для оздоровчого впливу на організм відомі. Наприклад, відомо "Пристрій для тренування" за патентом RU 33024U1, 10.10.2003, що містить підставу, поручень, дві обертові платформи й обертовий диск. Диск у цьому пристрої розташований на підставі, а платформи встановлені на диску. Поручень виконано з можливістю пружної деформації або оснащено елементом, виконаним з можливістю пружної деформації. Відомий пристрій дозволяє підвищити ефективність тренування різних груп м'язів й викликати зацікавленість, але воно не забезпечує в повному обсязі процес лікувальної гімнастики. Зокрема, наявність у ньому поручня, що має можливість пружної деформації, або поручня, постаченого елементом, виконаним з можливістю пружної деформації, утрудняє його застосування при відновленні втрачених функцій, наприклад, після перенесених травм, а також при реабілітації хворих, з поганою координацією рухів. Більше близьким до пропонованого винаходу є "Апарат для занять лікувальною фізкультурою" за описом до авторського свідоцтва СРСР № 858821, 1981, що містить маточину з підставою та з розміщеною на підставі платформою. Апарат за описом до авторського свідоцтва СРСР № 858821 забезпечує відновлювальне лікування хворих із травмами опорно-рухового апарату або соматичних захворювань, але не дозволяє розробляти групи м'язів, що беруть участь в обертанні тулуба й кінцівок. Цей винахід спрямований на вирішення задачі створення зручного, технологічного й конструктивно простого тренажеру для лікувальної фізкультури й спорту, що дозволяє здійснювати вплив на групи м'язів, що беруть участь в обертанні тулуба й кінцівок і, що поєднує у собі можливості розповсюджених у медицині й/або, наприклад, у фітнесі, аналогічних пристроїв, зі здатностями прискорювати відновлення втрачених функцій, наприклад, після операцій на хребті, а також впливати на реабілітацію хворих, наприклад, остеохондрозом, спінальними травмами й дитячим церебральним паралічем. Відповідно технічним результатом винаходу є технічний ефект, що об'єктивно проявляється при виготовленні й використанні тренажеру й полягає в одержанні й реалізації перерахованих властивостей. Сутність винаходу виражається в сукупності істотних ознак, у якій тренажер для лікувальної фізкультури, що містить маточину з підставою й з розміщеною на підставі платформою, відрізняється від найближчого аналога тим, що має, як мінімум одну опору для рук і додаткову платформу, причому платформа й додаткова платформа виконані у вигляді опор для ніг і з'єднані з можливістю обертання з підставою, що установлена на маточині також з можливістю обертання, або з підставою, що встановлено на маточині с можливістю обертання й фіксації, або з підставою, що 91585 4 встановлено на маточині з можливістю обертання й фіксації й з'єднано із засобом для створення й/або регулювання робочого навантаження, при цьому відстань між центром обертання рухливої платформи й центром обертання додаткової рухливої платформи становить 200 - 600 мм, а висота, принаймні однієї опори для рук дорівнює 500 2300 мм. Наведена сукупність істотних ознак достатня для досягнення технічного результату винаходу у всіх випадках, на якіпоширюється обсяг правової охорони, який заявлено. В окремих випадках свого виконання або використання тренажер може містити сидіння й/або допоміжну опору для ніг, виконану у вигляді знімної сходинки, принаймні одну опору для рук, що має П- або Т- або Г-подібну форму, або форму дуги, закріпленої на стійках і орієнтованої паралельно підставі; маточину, підставу, платформу й додаткову платформу, що мають форму дисків і/або овалів, і/або багатокутників, і/або багатокутників з округленими кутами й вигнутими сторонами; підставу, що має допоміжний засіб для установки ніг, виконаний, наприклад, у вигляді ребристих поверхонь або накладок з рифленими поверхнями; підставу що з'єднана зі маточиною за допомогою осі й/або за допомогою підшипника, або з'єднана зі маточиною за допомогою осі й/або за допомогою підшипника й установлена на роликах; платформу й рухливу платформу, які з'єднані з підставою за допомогою осей і/або за допомогою підшипників; платформу й додаткову платформу, що має допоміжні засоби для установки ніг, виконані, наприклад, у вигляді ребристих поверхонь або у вигляді накладок з рифленими поверхнями; засіб для створення робочого навантаження, виконано у вигляді принаймні однієї пружини або гумової тяги, закріпленої першим кінцем на підставі, а другим кінцем на маточині, або, принаймні однієї пружини, закріпленої першим кінцем на підставі й з'єднаної стрічковим гальмом, розміщеним з можливістю взаємодії із циліндричною опорою, розташованою на маточині та містить замок для фіксації підстави; може мати замок для фіксації підстави; мати відстань між центрами обертання платформи й додаткової платформ, що складає 420 мм, і висоту принаймні однієї опори для рук, рівну 1000 мм; принаймні одну опору для рук, що має механізм регулювання висоти, і/або виконану для заміни на опору з іншими розмірами. Зв'язок перерахованих ознак з технічним результатом полягає в тім, що виконання у вигляді опор для ніг платформи й додаткової платформи, які розміщені з можливістю обертання на підставі, що має у свою чергу, можливість обертання й фіксації щодо маточини, дозволяє робити, як прості, так і складні рухи. Ці рухи можливі лише за конструкції, що забезпечує повороти, як тулуба, так і кінцівок. Таке сполучення обертових опор для ніг і обертової підстави дозволяє проробляти багаторозділові м'язи й м'язи, що обертають хребет, зовнішнього й внутрішню косу м'яза живота. Зокрема, у силу особливостей кріплення багаторозділових м'язів і м'язів, що обертають хребет, до 1-2 хребців, стає можливим локальний вплив на уражений 5 91585 6 сегмент або сегменти при сколіозі, відновлення Сутність винаходу пояснюється фігурами, де макро- й мікроциркуляції й іннервації, поліпшення на фіг. 1 зображений загальний вигляд тренажера трофіки. Пророблення зовнішніх і внутрішніх косих для лікувальної фізкультури; на фіг. 2 - вигляд м'язів живота поліпшує м'язовий каркас черевного цього ж тренажера з допоміжною опорою для ніг, преса й зменшують жирові відкладення. Крім того, виконаною у вигляді знімної сходинки; на фіг. 3 вона сприяє підтримці в тонусі зв'язкового апарата вигляд Д (див. фіг. 1), що показує засіб для ствовнутрішніх органів і є ефективною при опущенні рення робочого навантаження у вигляді пружини, або дислокації органів черевної порожнини й таза, що з'єднана з підставою та з маточиною й перебуа також при їх дисфункції. ває у вихідному положенні; на фіг. 4 - вид Д із заДля безпечного виконання вправ на опорах собом для створення робочого навантаження пісдля ніг, розміщених з можливістю обертання на ля повороту підстави; на фіг. 5 - вигляд Д із підставі, необхідна, як мінімум, одна опора для рук засобом для створення робочого навантаження у з регульованою висотою. При цьому, повинні вравигляді двох пружин, на фіг. 6 - вигляд Д після поховуватися антропометричні дані користувача, вороту підстави, з'єднаної із двома пружинами; на відповідно до числових діапазонів, що вказують на фіг. 7 - вигляд Д із засобом для створення робочовідстань між центрами обертань опор для ніг (200 го навантаження, виконаним у вигляді пружини, - 600 мм.) і на висоту, як мінімум однієї, опори для закріпленої першим кінцем на підставі й з'єднаної рук (500 - 2300мм.). Ці діапазони були встановлені зі стрічковим гальмом, розміщеним з можливістю в результаті досліджень, у процесі яких був вияввзаємодії із циліндричною опорою, розташованою лений вплив вищеописаних складних рухів на кона маточині; на фіг. 8 - вигляд Ж, показаний на фіг. ристувачів різного росту. Зокрема, було встанов7; на фіг. 9 - вид Е (див.фіг. 5) на кріплення засобу лено, що навіть рух середній силовий, що скручує і для створення робочого навантаження; на фіг. 10 і є нетиповим для людини, наприклад, за положен11 - вигляд А и перетин Г-Г (см. фіг. 1), що поясня рук нижче необхідного на 100 -150 мм, може нюють розташування підстави на маточині й, відпризвести до травми. Крім того, при такому полоповідно, розташування на підставі платформи й женні рук у користувача можуть виникнути й складодаткової платформи; на фіг. 12 і 13 - замок для дності для збереження рівноваги. Підібрана для фіксації підстави, відповідно, у робочому й у нерокожного користувача відстань між центрами обербочому положеннях і на фіг. 14 - перетин В-В фіг. 6 тань опор для ніг, висота опори, що може мати Піз зображенням з'єднання маточини й підстави. або Т- або Г-подібну форму, або форму дуги, заТренажер для лікувальної фізкультури, міскріпленої на стійках паралельно маточині, робить тить маточину 1 з підставою 2 і принаймні одну тренажер безпечним, зручним для занять і дозвоопору 3 для рук. На підставі 2 розміщена платфоляє користувачеві утримувати рівновагу практично рма 4 і додаткова платформа 5. Платформа 4 і за будь-якого положення. Опора для рук будь-якої додаткова платформа 5 виконані у вигляді опор вищезгаданої форми розширює можливості тредля ніг і з'єднані з можливістю обертання з підстанажера й забезпечує виконання вправ підвищеної вою 2. Підстава 2 установлена на маточині 1 з складності. можливістю обертання, або з можливістю оберПоєднання вищезгаданих числових діапазонів, тання й фіксації, або встановлена на маточині 1 з що платформи, що обертається, додаткової рухможливістю обертання й фіксації й зв'язана із заливої платформи що обертається, підстави, що собом для створення й/або регулювання робочого обертається й принаймні однієї опори для рук, навантаження. Засіб для створення робочого надозволяє за проведення лікувальної гімнастики вантаження може бути виконано у вигляді призначно підвищити ефективність статичних вправ, наймні однієї пружини 6 або гумової тяги, закріпспрямованих, наприклад, на позні м'яза. У цьому леної першим кінцем на маточині 1 і другим кінцем випадку кращий ефект досягається за рахунок на підставі 2, наприклад, за допомогою грибоподітого, що втримання тулуба й кінцівок у певному бних зчеплень 7. Відстань між центром обертання положенні на рухливій підставі й рухливих платплатформи 4 і центром обертання додаткової плаформах вимагає від користувача значних зусиль тформи 5 становить 200 - 600 мм. Висота принайдля збереження потрібного положення. Сидіння мні однієї опори для рук 3 дорівнює 500 - 2000 мм. й/або допоміжна опора для ніг у вигляді знімної Тренажер може мати сидіння (на фігурі не показасходинки уможливлює виконання вправ, за яких но) і/або допоміжну опору для ніг, виконану у використувач може сидіти й розташовувати кінцівки гляді знімної сходинки 8. на різних рівнях. Принаймні одна опора 3 для рук може мати ПВиконання опор для ніг із засобами для настаабо Т- або Г-подібну форму або форму дуги, закріновної фіксації й рухливої платформи з додаткопленої на стійках і орієнтованої паралельно рухвими засобами для установки ніг, наприклад, у ливій підставі 2. Маточина 1, підстава 2, платфорвигляді ребристих поверхонь або у вигляді наклама 4 і додаткова платформа 5 можуть мати форму док з рифленими поверхнями, виключає прослидисків і/або овалів, і/або багатокутників, і/або багазання ступнів ніг користувача, виключає можлитокутників з округленими кутами й вигнутими стовість травми й робить виконання вправ лікувальної ронами. гімнастики більше комфортним. Підстава 2 може мати допоміжні засоби для Виконання маточини, підстави й платформ у установки ніг, виконані, наприклад, у вигляді ребформі дисків і/або овалів і/або багатокутників, виристих поверхонь або у вигляді накладок з рифлеконання їхніх з'єднань на осях або підшипниках, а ними поверхнями (на фігурі не показані). також установка на роликах роблять конструкцію простою і технологічною. 7 91585 8 Підстава 2 може бути з'єднана зі маточиною 1 За необхідності використовують тренажер, за допомогою осі 9 і/або за допомогою підшипника оснащений засобом для створення й/або регулю10 і встановлена на роликах 11. вання робочого навантаження, виконаним, наприПлатформа 4 і додаткова платформа 5 з'єднаклад, у вигляді принаймні однієї пружини 6, закріпні з підставою 2 за допомогою осей 12 і/або за доленої першим кінцем на маточині 1 і другим кінцем помогою підшипників і можуть мати допоміжні зана підставі 2, зокрема , за допомогою грибоподібсоби для установки ніг, виконані, наприклад, у них зачепів 7. Регулювання навантаження здійсвигляді ребристих поверхонь або у вигляді накланюють заміною пружини 6 на пружину з іншими док з рифленими поверхнями. характеристиками або іншим регулятором. Тренажер може містити замок 13 для фіксації За виконання засобу для створення робочого підстави штирем 14. Відстань між центрами обернавантаження у вигляді пружини 17 або гумової тання платформи 4 і додаткової платформи 5 мотяги, що закріплена першим кінцем на підставі 2, же становити 420 мм, а висота принаймні однієї за допомогою стрижня 18 і з'єднана зі стрічковим опори 3 для рук може бути 1000 мм. гальмом 19. Стрічкове гальмо 19 взаємодіє із циЯк мінімум, одна опора 3 для рук може мати ліндричною опорою 20, розташованою на маточині механізм регулювання висоти й/або може бути 1. При обертанні підстави 2 відносно маточини 1 виконана для заміни на опору с іншими розмірами. робоче навантаження створюється за рахунок терЗаміна й/або регулювання висоти можуть здійснютя стрічкового гальма 19 і циліндричної опори 20. ватися установкою опори 3 для рук у настановні Пружина 17, що притискає стрічкове гальмо 19 до елементи 15 з наступним закріпленням болтами циліндричної опори 20, також компенсує й зношу16. вання з'єднання. У випадку, коли користувач переЗасіб для створення робочого навантаження буває на платформі 4 і додатковій платформі 5, може бути виконаний у вигляді пружини 17, закріпвиконаних з можливістю обертання на осях 12 або леної першим кінцем на підставі 2, за допомогою підшипниках, у той час. як підстава 2 обертається стрижня 18 і з'єднаної зі стрічковим гальмом 19, на осі 9 і роликах 11, рух ніг здійснюється з вихідщо розміщений з можливістю взаємодії із циліндного положення за годинниковою стрілкою або ричною опорою 20, розташованою на маточині 1. проти годинникової стрілки й нагадує почерговий Маточина 1 може бути оснащена ніжками 21. При заведення однієї ноги за іншу. При такій "закруроботі на тренажері принаймні одну опору 3 для ченні" тіла приводяться в дію м'язі, які мало викорук установлюють на потрібній висоті або підбиристовуються в повсякденному житті людини, що рають опору 3 відповідно до антропометричних робить лікувальну гімнастику надзвичайно ефекданих користувача. Для цього опору 3 вставляють тивною. у настановні елементи 15 і закріплюють болтами Якщо користувач перебуває на платформі 4 і 16. Підстава 2 може бути зафіксована на маточині додатковій платформі 5, виконаних з можливістю 1 штирем 14 замка 13 або може обертатися на осі обертання на осях 12 або підшипниках, у той час, 9 або на підшипнику 10 і роликах 11. як підстава 2 зафіксована на маточині 1 штирем У першому випадку застосування тренажера 14 замка 13, рух ніг здійснюється без додаткового користувач стає на платформу 4 і додаткову пласкручування, що важливо для початкових етапів тформу 5, які виконані у вигляді опор для ніг і з'єдреабілітації після окремих видів захворювань. нані з можливістю обертання з підставою 2. За використання допоміжної опори для ніг, виПотім, тримаючись за принаймні одну опору 3 конаної у вигляді знімної сходинки 8, одну ногу для рук користувач починає прикладати зусилля розташовують на допоміжній опорі для ніг, а іншу для обертання платформи 4 і додаткової платфона одній із платформ 4 або 5. За здійснення оберрми 5 за годинниковою стрілкою й/або проти її. тових рухів ноги по черзі заводять одна за одну, як Оскільки платформа 4 і додаткова платформа 5 за спиною людини, так і перед ним. установлені на підставі 2 з можливістю обертання У випадку, коли користувач стає на додаткові на осях 12 або підшипниках, ліва й права стопи засоби для установки ніг і, тримаючись за принайкористувача починають робити обертові рухи, намні одну опору 3 для рук, починає прикладати зуприклад, за годинниковою стрілкою або в протисилля для обертання підстави 2 спочатку в одну, а лежному напрямку. За необхідності напрямки обепотім в іншу сторону, тренажер діє, як звичайне ртання платформ 4 і 5 змінюються. При спортивне встаткування, доповнюючи описані визафіксованій підставі 2 за допомогою замка 13 ще вправи стандартними рухами, які також можуть обертання стоп може здійснюватися в одну сторобути необхідні користувачеві. ну при їхньому паралельному розташуванні на платформах 4 і 5. 9 91585 10 11 Комп’ютерна верстка В. Мацело 91585 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTraining device for physical therapy
Автори англійськоюPetrakov Valeriy Alexeevich
Назва патенту російськоюТренажер для лечебной физкультуры
Автори російськоюПетраков Валерий Алексеевич
МПК / Мітки
МПК: A61H 1/00, A63B 23/00
Мітки: тренажер, лікувальної, фізкультури
