Екструзійна головка для виготовлення профілів із полімерних матеріалів

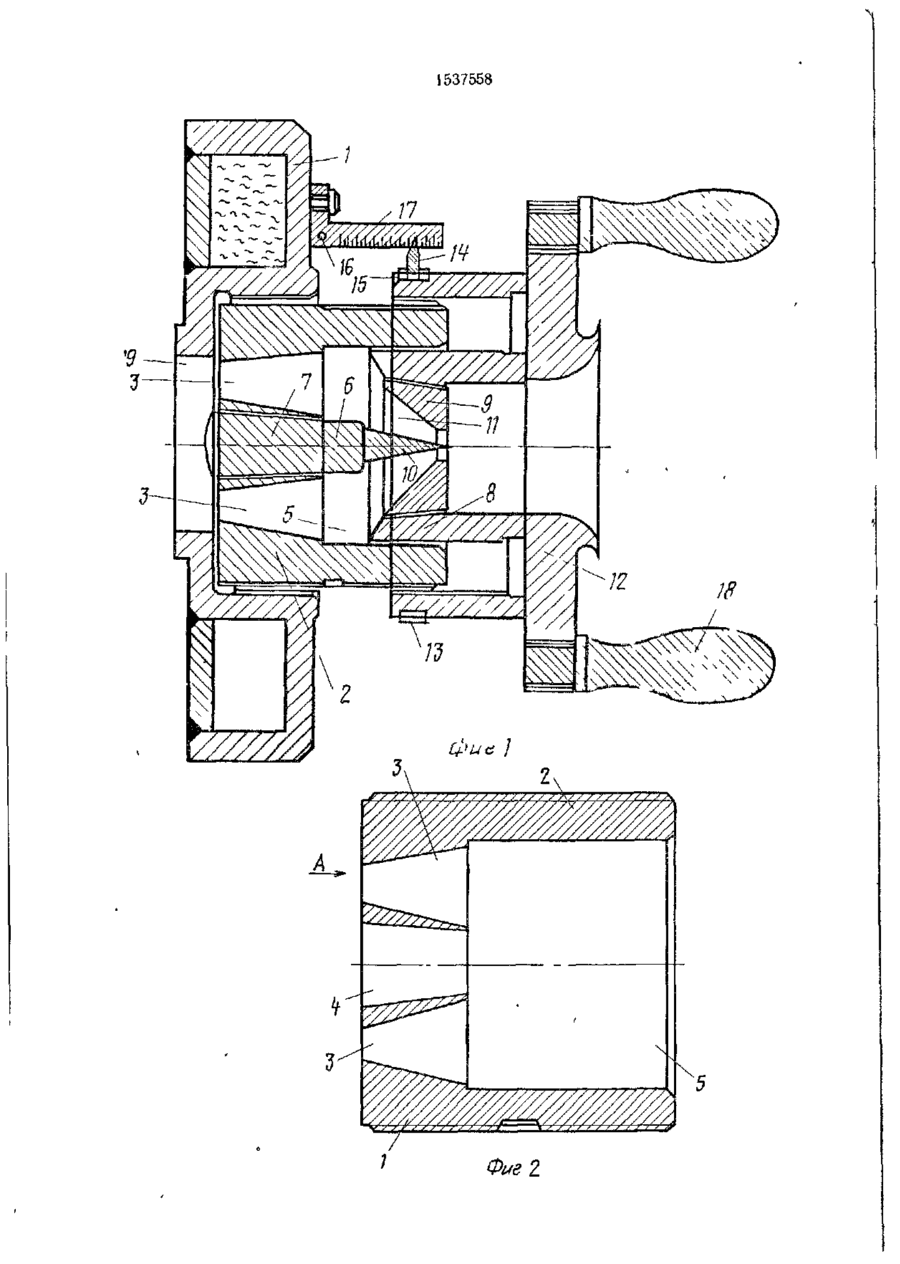

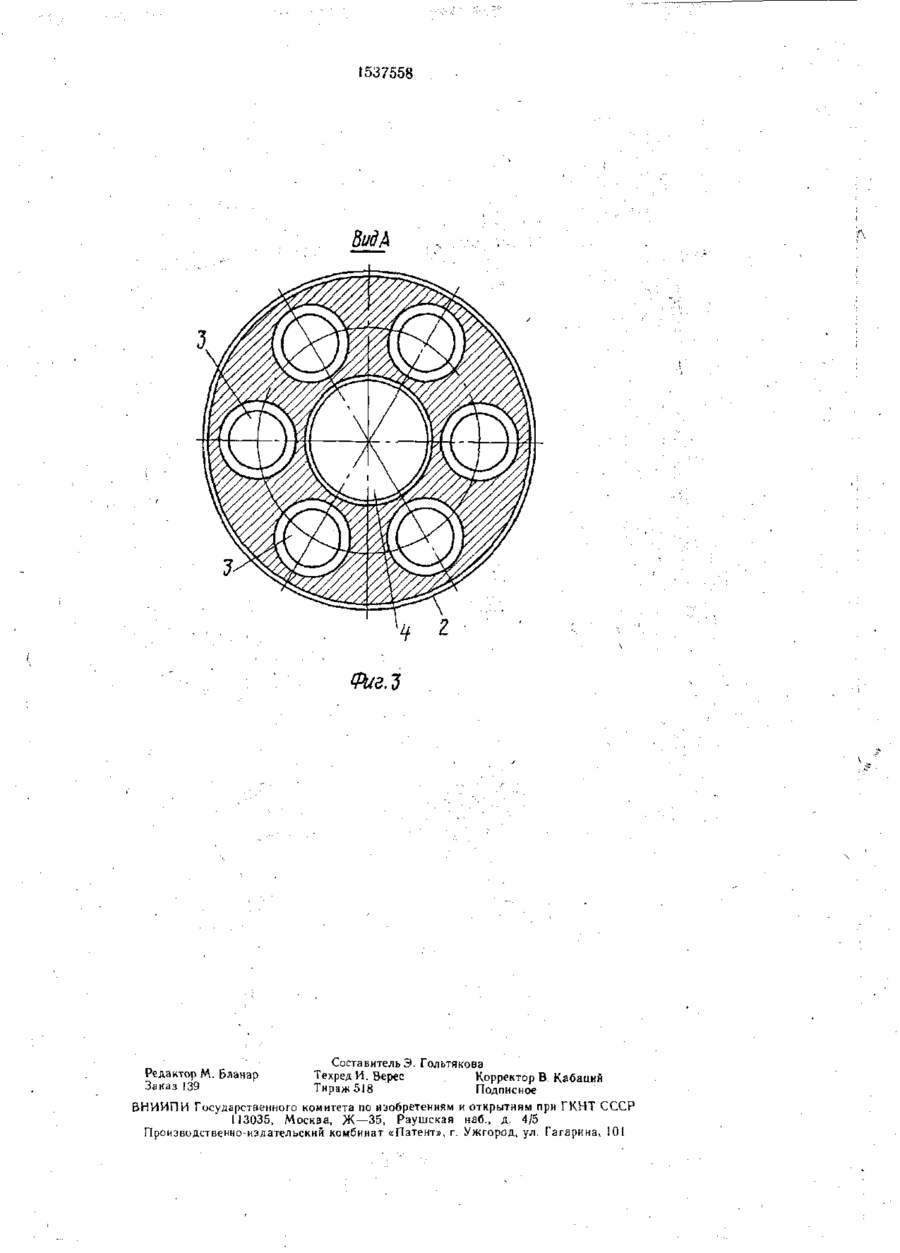

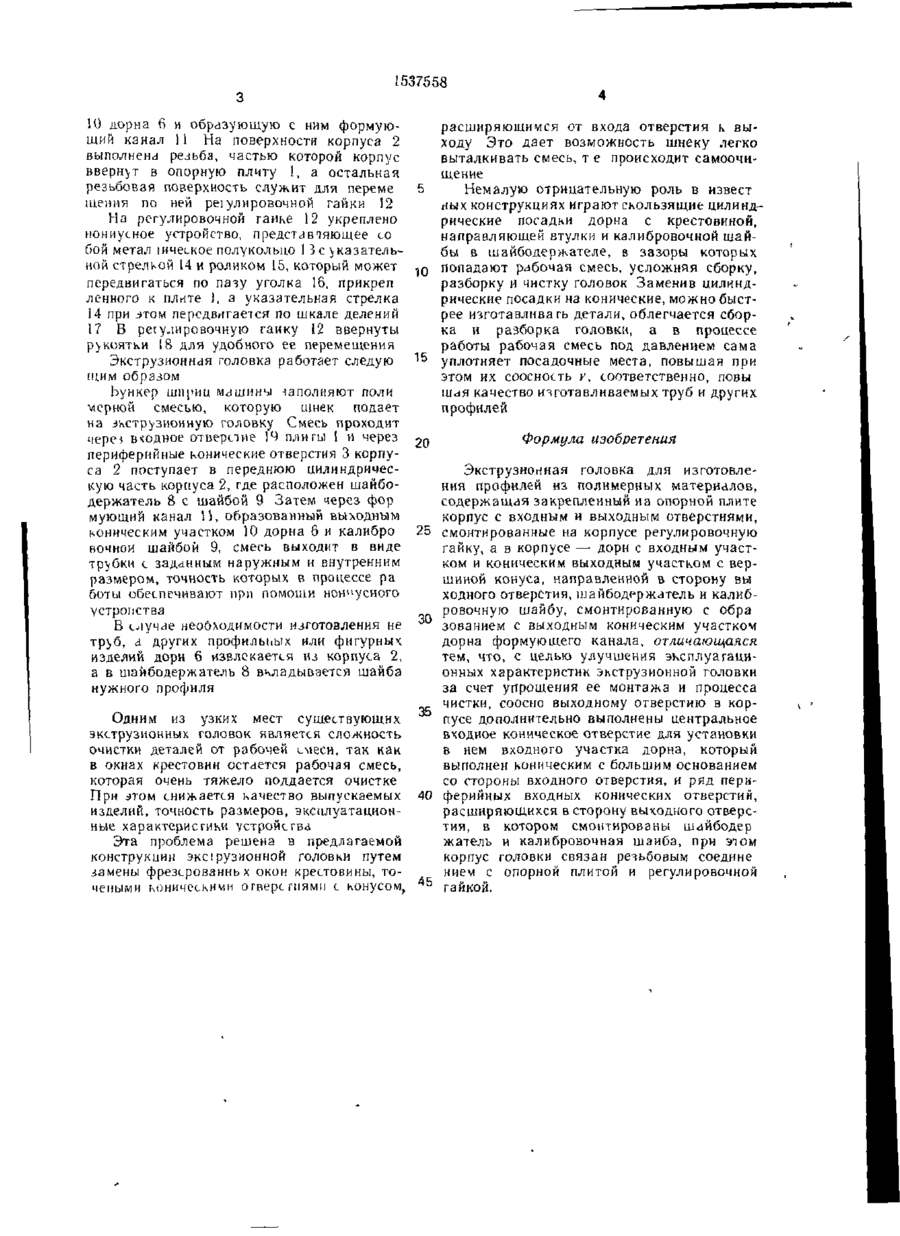

Изобретение относится к оборудованию для переработки полимерных материалов, в частности к конструкции экструзионных головок для изготовления профилей. Целью изобретения является улучшение эксплуатационных характеристик экструзионной головки за счет упрощения ее монтажа и процесса чистки. Головка содержит корпус с рядом периферийных входных конических отверстий и одним центральным коническим отверстием. В центральном отверстии установлен входной конический участок дорна с большим основанием со стороны входного отверстия В выходном отверстии корпуса установлены шаибодержатель и калибровоч ная шайба. Последняя смонтирована с образованием с выходным коническим участком дорна формующего канала. Входные периферийные конические отверстия корпуса выполнены расширяющимися в сторону выходного отверстия. Корпус головки связан резьбовым соединением с опорной плитой и регулировочной гайкой Полимерный материал через периферийные конические отверстия поступает в цилиндрическое выходное отверстие, а затем в формующий канал. Благодаря расширяющимся входным коническим отверстиям, выполняющим роль крестовины дорна, шнек легко выталкивает смесь В результате происходит самоочищение головки. Конические посадки дорна и калибровочной шайбы облегчают сборку и разборку головки 3 ил. Изобретение относится к области устройств для изготовления резино-технических изделий, в частности резиновых труб, прокладок, жіутов и других фигурных изделий из полимерных материалов. Целью изобретения является улучшение эксплуатационных характеристик экструзионной головки за счет упрощения ее монтажа и процесса чистки На фиг. 1 показана экструзионная головка, общий вид; на фиг. 2 — корпус головки; на фиг. 3 — вид А на фиг. 2. На торцовой части шприц-машины закреплена опорная плита 1, в которую ввернут корпус 2 с несколькими, например семью, входными коническими отверстиями, из них шесть периферийных 3 и одно центральное 4, и одним выходным цилиндрическим отверстием 5 Центральное коническое вход ное отверстие 4, в котором установлен дорн 6, строго соосно выходному цилиндрическому отверстию 5 Шесть периферийных конических отверстий 3, через которые проходит смесь, выполняют роль крестовины дорна 6, который своим входным коническим участком 7 с большим основанием со стороны вкодного отверстия установлен в центральное входное отверстие 4 Периферийные конические отверстия 3 выполнены расширяющимися в сторону выходного отверстия 5, в котором установлены на скользящей посадке шаибодержатель 8 с калибровочной шайбой 9, которая имеет коническую поверхность, строго соосную выходному с вершиной конца, направленной в сторон\ выходного отверстия, коническому участку 00 ел ел 00 1537558 10 дорна 6 и образующую с ним формующий канал 11 На поверхности корпуса 2 выполнена резьба, частью которой корпус ввернут в опорную плиту 1, а остальная резьбовая поверхность служит для переме 5 тения по ней реіулировочной гайки 12 На регулировочной гайке 3 2 укреплено нониусное устройство, представтяющее со бой метал іическое полукольцо 1 3 с указательной стрелкой 14 и роликом 15, который может 10 передвигаться по пазу уголка 16, прикреп ленного к плите 1, а указательная стрелка 14 при ^том передвигается по шкале делений 17 В регулировочную гайку 12 ввернуты рукоятки 18 для удобного ее перемещения Экструзионная головка работает следую ^ [цим образом Ьункер шприц і\ишині)і заполняют поли мерной смесью, которую шнек подает иа зкетрузионную головку Смесь проходит чере* вводное отверстие 19 плигы 1 и через 20 периферийные конические отверстия 3 корпуса 2 поступает в переднюю цилиндрическую часть корпуса 2, где расположен шайбодержатель 8 с шайбой 9 Затем через фор мующий канал И, образованный выходным коническим участком 10 дорна 6 и калибро 25 вочнои шайбой 9, смесь выходит в виде трубки с заданным наружным и внутренним размером, точность которых в процессе ра боты обеспечивают при помощи ноні;усного устропства В случае необходимости изготовления не 30 тр^б, а других профильных или фигурных изделий дорн 6 извлекается из корпуса 2, а в шайбодержатель 8 вкладывается шайба нужного профиля расширяющимся от входа отверстия к выходу Это дает возможность шнеку легко выталкивать смесь, т е происходит самоочищение Немалую отрицательную роль в извест ных конструкциях играют скользящие цилиндрические посадки дорна с крестовиной, направляющей втулки и калибровочной шайбы в шайбодержателе, в зазоры которых попадают рабочая смесь, усложняя сборку, разборку и чисткуголовок Заменив цилиндрические посадки на конические, можно быстрее изготавливать детали, облегчается сборка и разборка головки, а в процессе работы рабочая смесь под давлением сама уплотняет посадочные места, повышая при этом их соосность и, соответственно, повы шая качество изготавливаемых труб и других профилей Формула изобретения Экструзионная головка для изготовления профилей из полимерных материалов, содержащая закрепленный на опорной плите корпус с входным и выходным отверстиями, смонтированные на корпусе регулировочную гайку, а в корпусе — дорн с входным участком и коническим выходным участком с вершиной конуса, направленной в сторону вы ходного отверстия, шайбодержатель и калибровочную шайбу, смонтированную с обра зованием с выходным коническим участком дорна формующего канала, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик экструзиоиной головки за счет упрощения ее монтажа и процесса чистки, соосио выходному отверстию в корОдним из узких мест существующих 35 пусе дополнительно выполнены центральное входное коническое отверстие для установки зкетрузионных головок является сложность в нем входного участка дорна, который очистки деталей от рабочей L-МЄСИ, так как в окнах крестовин остается рабочая смесь, выполнен коническим с большим основанием которая очень тяжело поддается очистке со стороны входного отверстия, и ряд периПри втом снижается качество выпускаемых 40 ферийных входных конических отверстий, изделий, точность размеров, эксплуатационрасширяющихся в сторону выходного отверсные характеристики устройства тия, в котором смонтированы шайбодер Эта проблема решена в предлагаемой жатель и калибровочная шайба, при этом конструкции экс!рузионной головки путем корпус головки связан резьбовым соедине замены фрезерованнь х окон крестовины, тонием с опорной плитой и регулировочной чеными коническими отверстиями с конусом. 5 гайкой. 1537558 Фигі 1537558 ВидА З Фиг.Ъ СоставительЭ. Гольтякова Техред И. Верес Корректор В. Кабаций Тираж 518 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г К Н Т СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 Редактор М. Бланар Заказ 139
