Пристрій для вводу фурм у конвертер

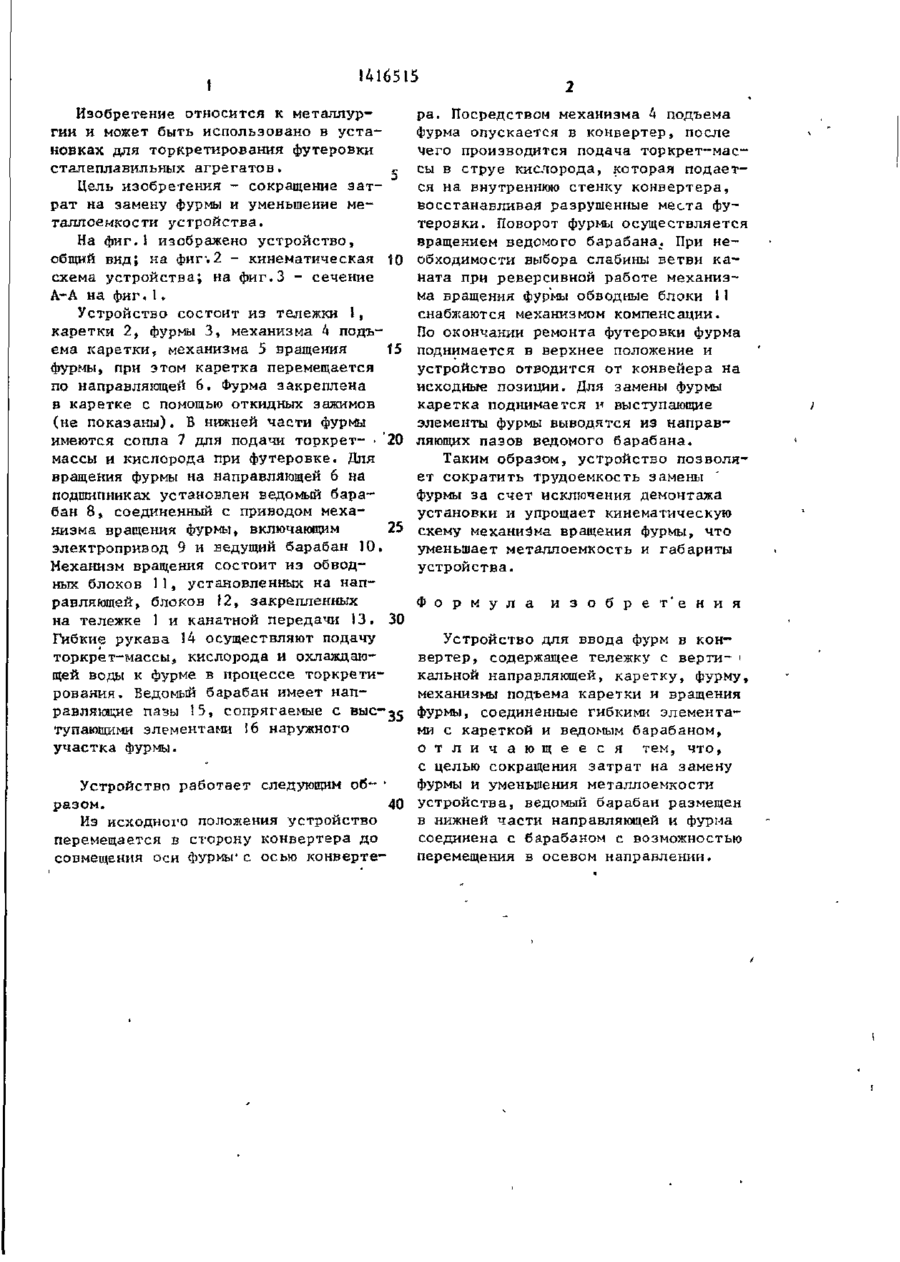

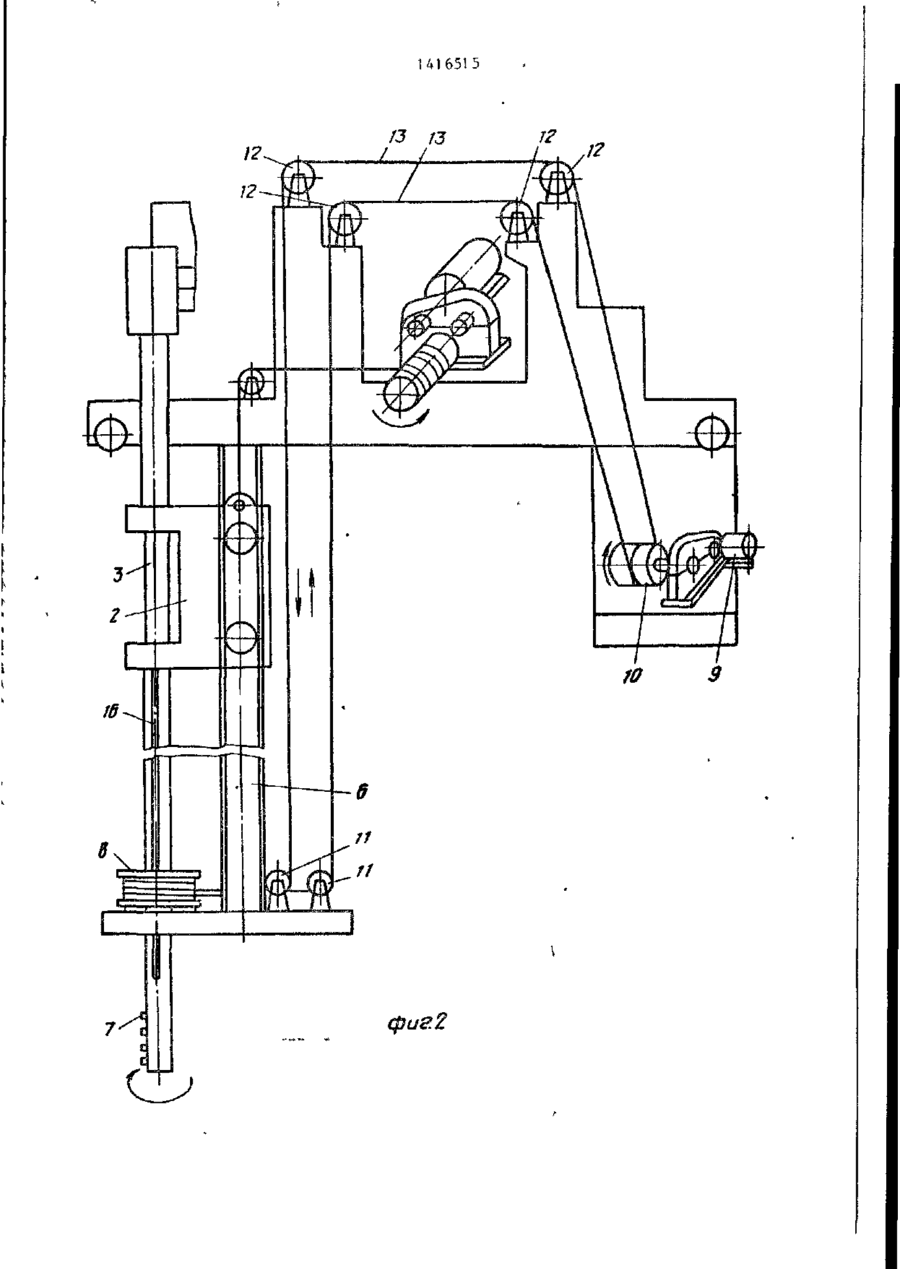

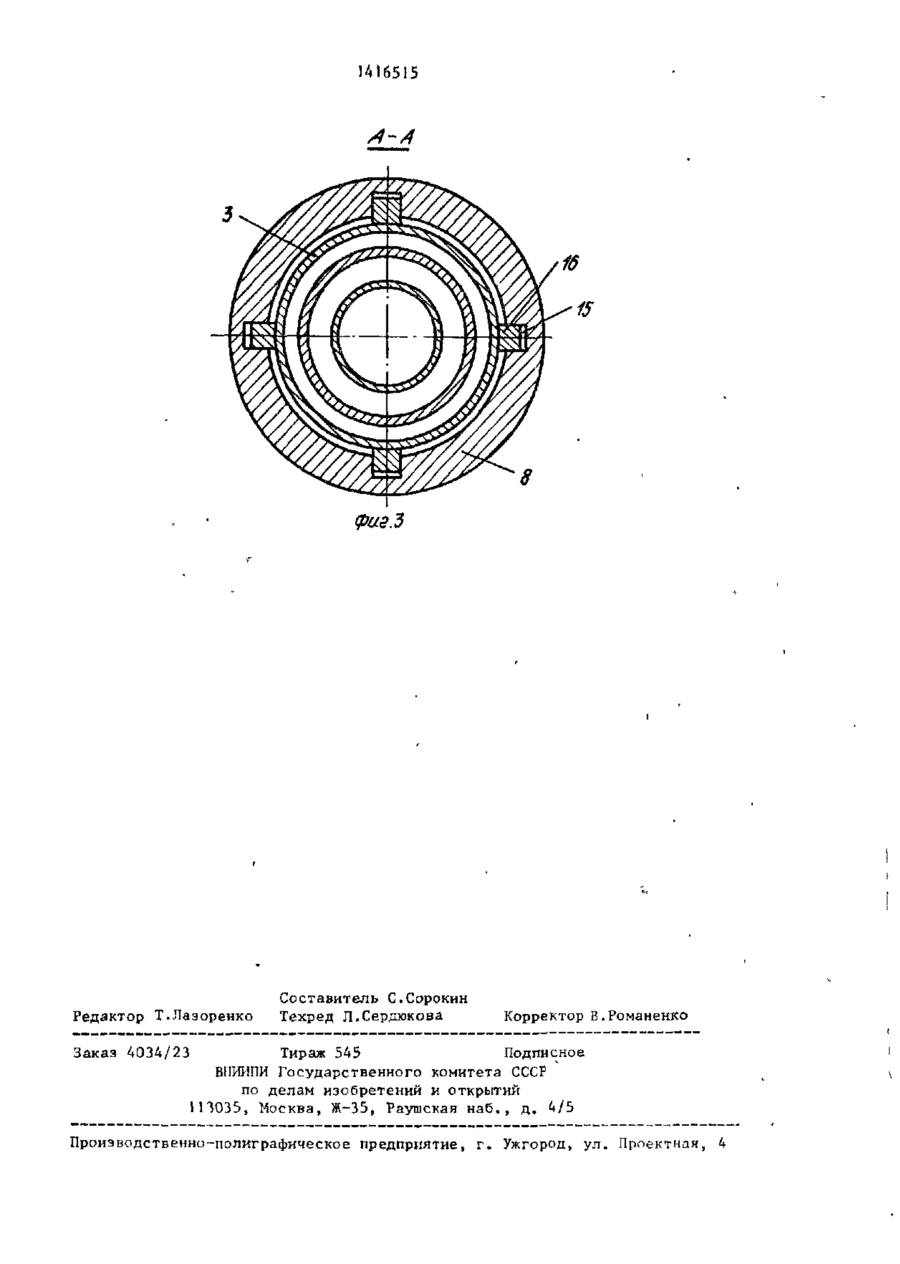

Изобретение относится к области металлургии и может быть использовано в установках для торкретирования футеровки сталеплавильных агрегатов. Цель изобретения - сокращение затрат фие1 t 1416515 Изобретение относится к металлургии и может быть использовано в у с т а новках для торкретирования футеровки сталеплавильных а г р е г а т о в . 5 Цель изобретения - сокращение з а т рат на замену фурмы и уменьшение металлоемкости устройства. На ф и г . ! изображено устройство, общий вид; на фиг-. 2 - кинематическая to схема устройства; на фиг.З - сечение А-А на ф и г . 1 . Устройство состоит из тележки 1, каретки 2, фурмы 3, механизма 4 подъема каретки, механизма 5 вращения 15 фурмы, при этом каретка перемещается по направляющей 6. Фурма закреплена в каретке с помощью откидных зажимов (не показаны). В нижней части фурмы имеются сопла 7 для подачи торкрет- - '20 массы и кислорода при футеровке. Для вращения фурмы на направляющей 6 на подшипниках установлен ведомый барабан 8, соединенный с приводом механизма вращения фурмы, включающим 25 электропривод 9 и ведущий барабан 10. Механизм вращения состоит из обводных блоков 11, установленных на направляющей, блоков 12, закрепленных на тележке 1 и канатной передачи 13. 30 Гибкие рукава 14 осуществляют подачу торкрет-массы, кислорода и охлаждающей воды к фурме в процессе торкретирования. Ведомый барабан имеет направляющие пазы 15» сопрягаемые с вые-35 тупающими элементами 16 наружного участка фурмы. ра. Посредством механизма 4 подъема фурма опускается в конвертер, после чего производится подача торкрет-массы в струе кислорода, которая подается на внутреннюю стенку конвертера, восстанавливая разрушенные места футеровки. Поворот фурмы осуществляется вращением ведомого барабана. При н е обходимости выбора слабины ветви к а ната при реверсивной работе механизма вращения фурмы обводные блоки 11 снабжаются механизмом компенсации. По окончании ремонта футеровки фурма поднимается в верхнее положение и устройство отводится от конвейера на исходные позиции. Для замены фурмы каретка поднимается и выступающие элементы фурмы выводятся из направляющих пазов ведомого барабана. Таким образом, устройство позволяет сократить трудоемкость замены фурмы за счет исключения демонтажа установки и упрощает кинематическую схему механизма вращения фурмы, что уменьшает металлоемкость и габариты устройства. Ф о р м у л а и з о б р е т е н и я Устройство для ввода фурм в конвертер, содержащее тележку с верти- « кальной направляющей, каретку, фурму, механизмы подъема каретки и вращения фурмы, соединенные гибкими элементами с кареткой и ведомым барабаном, о т л и ч а ю щ е е с я тем, что, с целью сокращения затрат на замену Устройство работает следующим об- • фурмы и уменьшения металлоемкости разом. 40 устройства, ведомый барабан размещен в нижней части направляющей и фурма Из исходного положения устройство соединена с барабаном с возможностью перемещается в сторону конвертера до перемещения в осевом направлении. совмещения оси фурмы'с осью конверте 1416515 14)6515 4-А Фаз.З Редактор Т.Лазоренко Заказ 4034/23 Составитель С.Сорокин Техред Л.Сердюкова Корректор В.Романенко Тираж 545 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 1ПО35, Москва, Ж-35, Раушская наб. , д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
