Пакеруючий пристрій

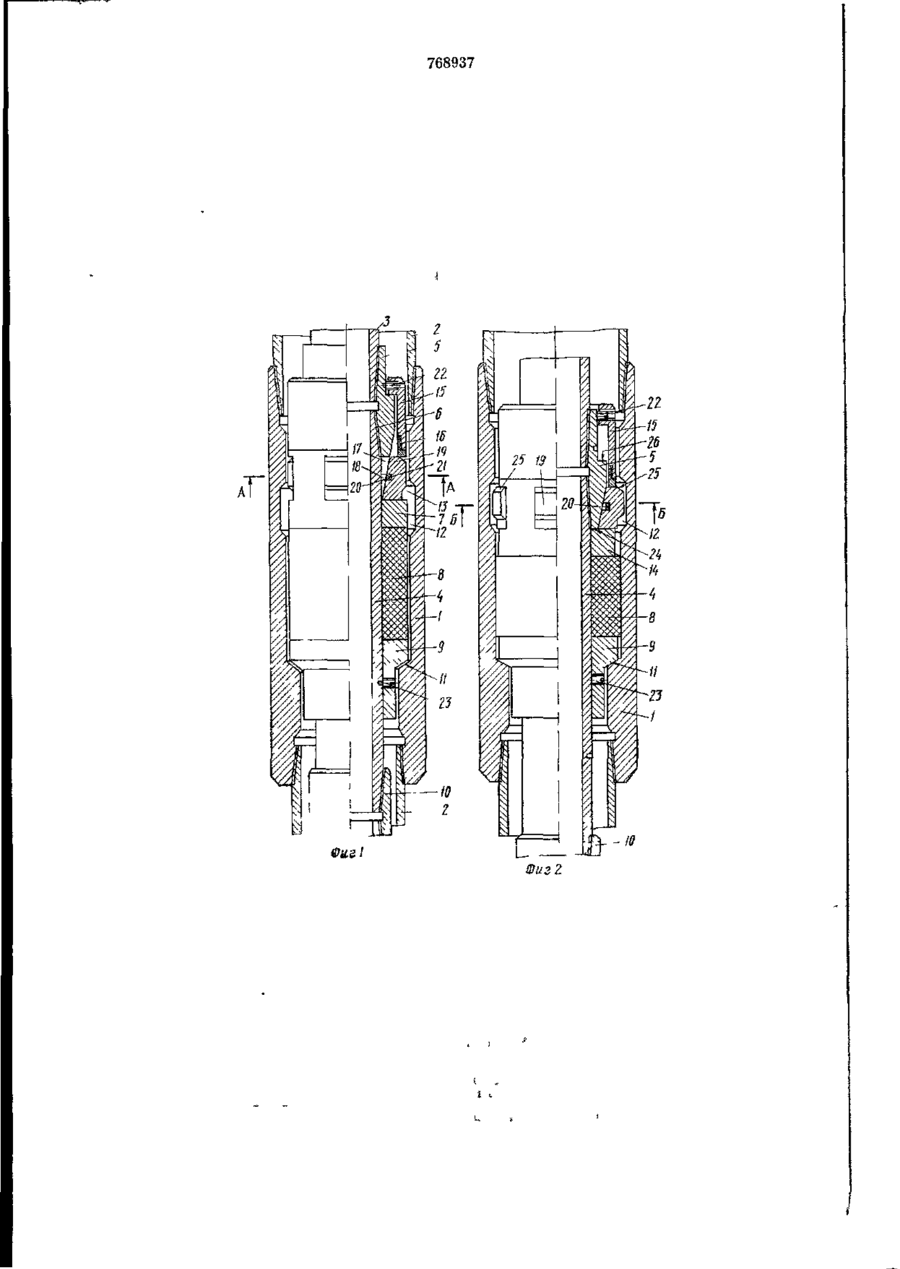

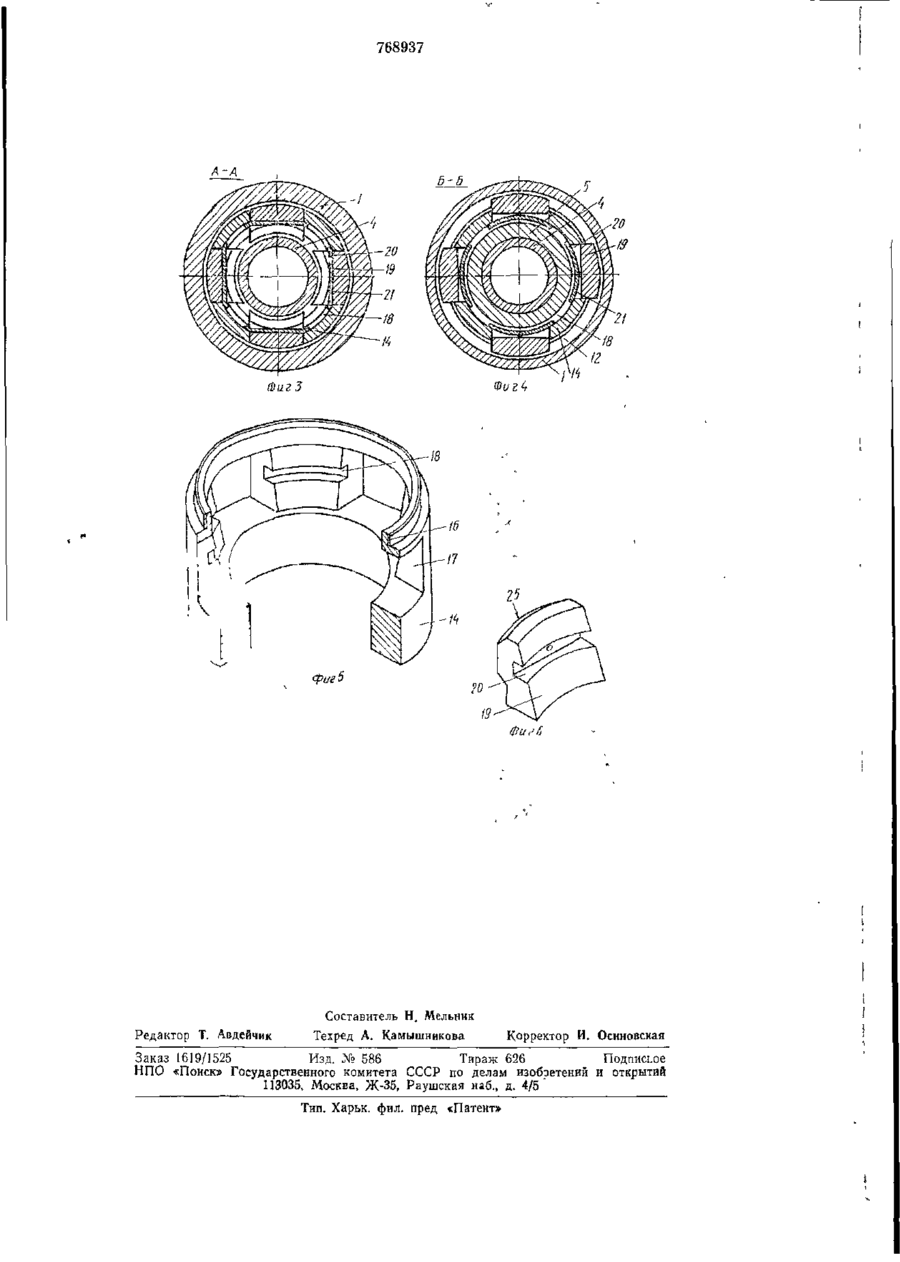

Сзветомх (И) Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (01) Дополнительное к авт свид ву — (22) Заявлено 13.10 78 (21) 2673054/22-03 5 1 ) Н К п 3 Е21 В 33/12 с присоединением з а я в к и — Государственный комитет (23) Приоритет — CCSP по делам изобретений (43) Опубликовано 07.10.80. Б ю л е т е н ь № 37 и открытий (53) УДК 622 245.4 (088 8) (45) Дата оп\бтикования описания 04 01 81 (72) Авторы изобретения Е. Н Зайцев, Б П. Савкив, И Н. Бойко, Н. А. Педехов, Б. Т. Буняк и Н. Н. Мельник (71) Заявитель — (54) Г и К Е Р У Ю Щ Е Е 1 , УСТРОЙСТВО 2 Изобретение относится к нефтегазодобы. кулачки установлены с возможностью взаивающей промышленности, а именно к сквамодействия со втулкой и головкой пакера жинным пакерующим устройством для разНа фиг 1 изображен общий вид пакеобщения ствола скважины, используемым рующего устройства, на фиг 2 — устройпри эксплуатации скважин 5 ство после пакеровки, на фиг 3 —• разрез А—А фиг 1, на фиг 4 — разрез Б—Б Известно пакерующее устройство, со фиг 2, на фиг 5 — изображен корпус стоящее из пакера и опорной муфты [I] обоймы, на фиг 6 — изображен кулачок При наличии высоких гидравтических дав Паьерующее устройство состоит на усленнй под лакером, когда нагружение сверху становится недостаточным, возмож- '0 тановочной муфты 1, установленной между но смещение пакера вверх и выход уплотобсадными трубами 2 эксплуатационной нителя из опорной муфты колонны и пакера, спускаемого в скважину на насосно компрессорных трубах 3, соИзвестно также пакерующее устройстдержащего ствол 4 с головкой 5, свинченво, включающее установочную муфту и пакер, состоящий из ствола с головкой, обой- І5 ные на резьбе 6 и установленные на стволе мы с кулачками, уплотнительный элемент обойму 7, уплотнитель 8 и опорное кольи опорное кольцо [2] цо 9 Снизу на стволе навинчена муфта 10, Недостатками устройства является возк которой обычно подвешивают хвостоможность преждевременной пакеровки прі вик спуске пакера в местах изменения толщины 20 Устс-] новом ная муфта J выполнена с стенок труб необходимость дополнитель внутренним опорным выступом 1J с выного спуска-подъема труб при срыве паточкой 12 под ним Торцы выточки выполкера нены в виде наклонных фасок 13 Обойма Целью изобретения является повыше7 выполнена из корпуса 14 и втулки 15, ние начежности работы пакера, облегчение 25 свинченных на резьбе 16 Корпус обоймы его установки и срыва имеет окна 17 и кольцевой паз 18 На ок нах обоймы размещены кулачки 19, в паПоставленная цель достигается тем, что зах 20 которых помещены пружины 21, подпакер снабжен втулкой, .концентрично устер живающие кулачки в утопленном сотановленной относительно головки к езя занной с ней срезными элементами, причем 30 стоянии Средняя часть пружин скреплена 768937 с кулачками, а концы пружин входят в кольцевой паз 18 корпуса обоймы Пазы 20 в кулачках имеют прямолинейное основание, 4то допускает изгиб пружины внутрь паза Срезной винт 22 фиксирует обойму относительно головки 5 в положении, когда конусная часть головки находится над кулачками. Срезной винт 23 фиксирует на стволе 4 опорное кольцо 9 При спуске пакера в скважину и достижении им установочной, муфты 1, опорнре кольцо 9 садится на опорный выступ // и тогда при нагружепии пакера весом насосно-компрессорных труб до расчетного значения срезаются винты 23, ствол 4 продвигается несколько вниз, а вес труб через головку 5, винты 22, обойму 7 передается на уплотнитель 8, находящийся в это время внутри установочной муфты между выступом // и выточкой І2 и начинает деформироваться. При дальнейшем нагружении пакера весом насосно-компрессорных труб и продолжающейся деформацией уплотнителя срезаются винты 22, после чаго стзол 4 с головкой 5 продвигается вниз, а обойма с кулачками, опирающаяся на уплотнитель, остается на месте. Головка своей конической частью переврдит кулачки 19 в раздвинутое положение, а нижним торцом 24 упирается на внутренний торец корпуса 14 обоймы, передавая вес труб через корпус обоймы уплотнителю 8 и полностью пакеруя скважину. Раздвинутые кулачки 19 входят при этом в выточку 12 муфты 1, а их пружины 2} в результате изгиба приходят в упругое состояние. В этом положении осуществляется эксплуатация скважины. При превышении давления снизу нагрузки на пакер кулачки 19 фасками 25 упираются в фаску 13 на верхней стороне выточки 12 установочной муфты Подъем пакера из скважины осуществляется простые подъемом труб, при этом 5 движется вверх стол с головкой, когда поднимаясь, освобождает в обойме пространство, в которое под действием пружин 21 возвращаются в утопленное положение кулачки 19, после чего они не препятству10 ют подъему пакера Торец 26 головки 5 подхватывает за внутренний бурт втулки 15 обойму 7 и поднимает ее над уплотнением, освобождая его от нагрузки. Затем муфта 10 подхватывает опорное кольцо 9, 15 которое, двигаясь вверх срывает уплотнитель 5. 20 Формула изобретения Пакерующее устройство, включающее установочную муфту, и пакер, состоящий из ствола с головкой, обоймы с кулачками, уплотнительный элемент и опорное кольцо, 25 о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы пакера, облегчения его установки и срыва, пакер снабжен втулкой, концентрично установленной относительно го драки и связанной с ней 30 срезными элементами, причем кулачки установлены с возможностью взаимодействия со втулкой и головкой пакера. Источники информации, принятые во 35 внимание при экспертизе' 1. «Газовая промышленность», № 3 1975, с. 14—16 2. Патент США № 3378077, кл. 166-114, 40 опублик. 16.04.68. 768937 21 Фиг! Ю WuzZ 768937 A -A ФигЗ Фи г С Составитель Н. Мельник Редактор Т. Авдейчик Техред А. Камышникова Корректор И. Осиновская Заказ 1619/1525 Изд. М 586 Ь Тираж 626 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Тип. Харьк. фил. пред «Патент»
