Просікально-висічна машина

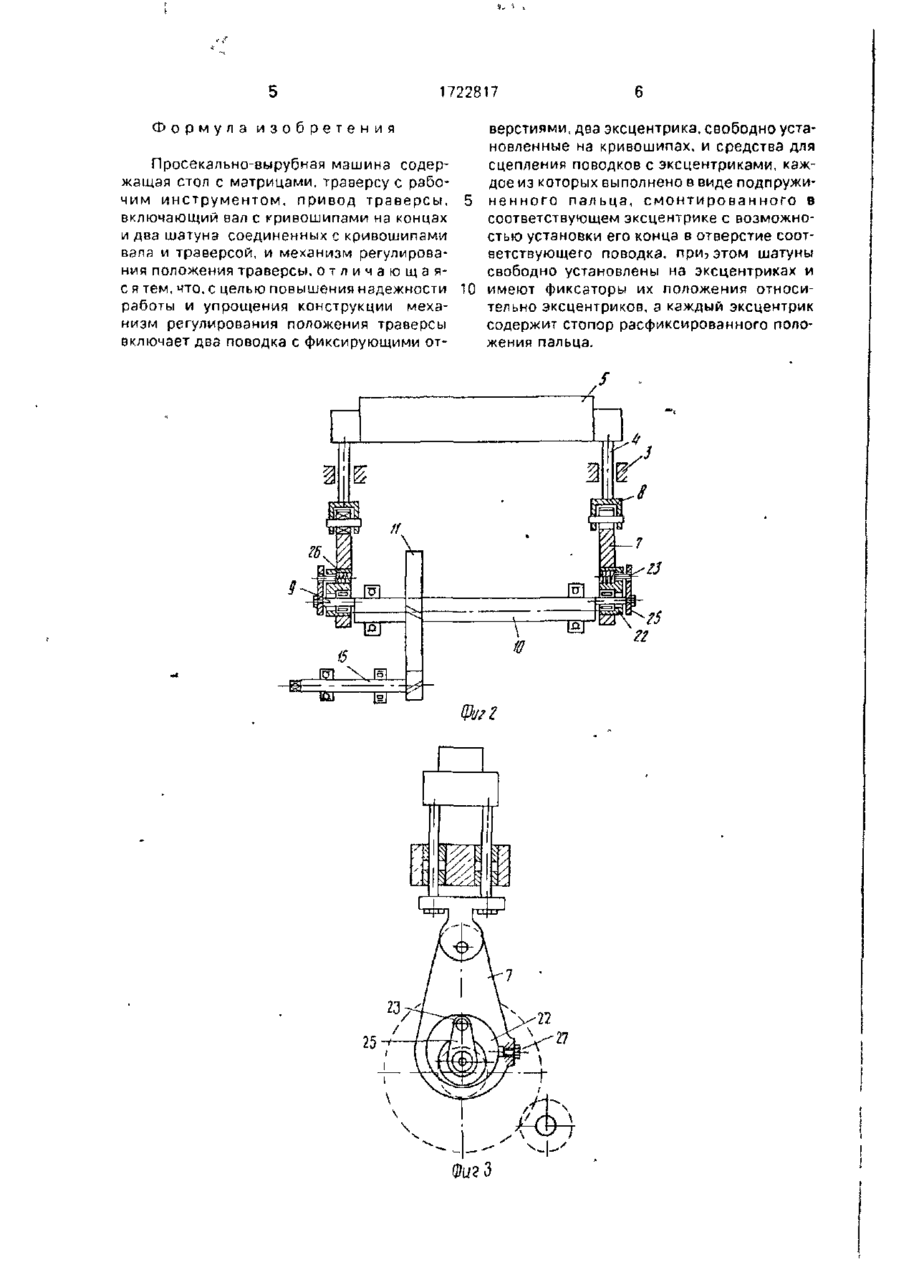

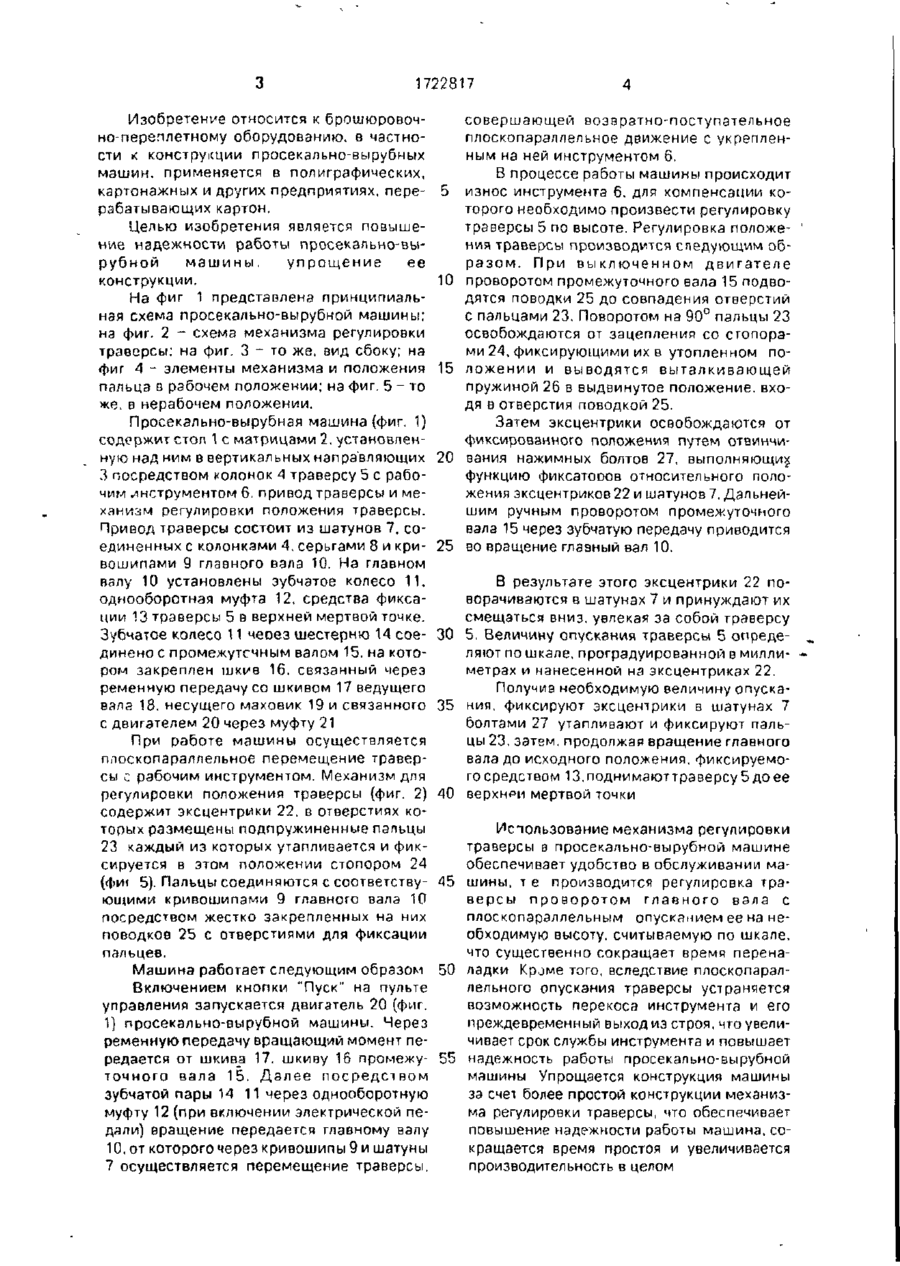

Изобретение относится к брошюровочно переплетному оборудованию и позволяет повысить надежность работы б просекапыю-выруЬной машины и упростить ее конструкцию Регулировка положения траверсы 5 осуществляется путем поворота эксцентриков 22, соединенных с поводками 25 которые жестко закреплены на главном валу 10 Эксцентрики, поворачиваясь в шатунах 7 соединенных с траверсой 5, при нуждают их смещаться вниз, увлекая за собой последнюю Величину опускания тра eepcbf определяют по шкале нанесенной на эксцентрике 22 Получив необходимую ве личину опускания фиксируют положение эксцентриков 22 в шатунах 7 освобождая от сцепления с поводком 25 продолжая вра щение главного вала 10, устанавливают тра версу в верхней мертвой точке с учетом величины опускания 5 ил С VI Ю Ю 00 (риг І 1722817 Изобретение относится к брошюровочно-переплетному оборудованию, в частности к конструкции просекально-вырубных машин, применяется в полиграфических, картонажных и других предприятиях, перерабатывающих картон. Целью изобретения является повышение надежности работы просекально-вырубной машины, упрощение ее конструкции. На фиг 1 представлена принципиальная схема просекально-вырубной машины; на фиг. 2 ~ схема механизма регулировки траверсы: на фиг. 3 - то же, вид сбоку; на фиг 4 - элементы механизма и положения пальца в рабочем положении; на фиг. 5 - то же. в нерабочем положении. Просекально-вырубная машина (фиг. 1) содержит стол 1 с матрицами 2. установленную над ним в вертикальных направляющих 3 посредством колонок 4 траверсу 5 с рабочим инструментом 6, привод траверсы и механизм регулировки положения траверсы. Привод траверсы состоит из шатунов 7, соединенных с колонками 4, серьгами 8 и кривошипами 9 главного вала 10. На главном валу 10 установлены зубчатое колесо 11, однооборотная муфта 12, средства фиксации 13 траверсы 5 в верхней мертвой точке. Зубчатое колесо 11 чеоез шестерню 14 соединено с промежуточным валом 15. на котором закреплен шкив 16, связанный через ременную передачу со шкивом 17 ведущего вала 18. несущего маховик 19 и связанного с двигателем 20 через муфту 21 совершающей возвратно-поступательное плоскопараллельное движение с укрепленным на ней инструментом 6. В процессе работы машины происходит 5 износ инструмента 6, для компенсации которого необходимо произвести регулировку траверсы 5 по высоте. Регулировка положения траверсы производится следующим обр а з о м . При в ы к л ю ч е н н о м д в и г а т е л е 10 проворотом промежуточного вала 15 подводятся поводки 25 до совпадения отверстий с пальцами 23. Поворотом на 90° пальцы 23 освобождаются от зацепления со стопорами 24, фиксирующими их в утопленном по15 ложении и выводятся выталкивающей пружиной 26 в выдвинутое положение, входя в отверстия поводкой 25. Затем эксцентрики освобождаются от фиксированного положения путем отвинчи20 вания нажимных болтов 27, выполняющих. функцию фиксатооов относительного положения эксцентриков 22 и шатунов 7. Дальнейшим ручным проворотом промежуточного вала 15 через зубчатую передачу приводится 25 во вращение главный вал 10. В результате этого эксцентрики 22 поворачиваются в шатунах 7 и принуждают их смещаться вниз, увлекая за собой траверсу 30 5. Величину опускания траверсы 5 определяют по шкале, проградуированной в миллиметрах и нанесенной на эксцентриках 22. Получив необходимую величину опуска35 ния, фиксируют эксцентрики в шатунах 7 болтами 27 утапливают и фиксируют пальПри работе машины осуществляется цы 23, затем, продолжая вращение главного плоскопараллельное перемещение травервала до исходного положения, фиксируемосы с рабочим инструментом. Механизм для го средством 13, под ни мают траверсу 5 до ее регулировки положения траверсы (фиг. 2) 40 верхней мертвой точки содержит эксцентрики 22, в отверстиях которых размещены подпружиненные пальцы Использование механизма регулировки 23 каждый из которых утапливается и фиктраверсы в просекально-вырубной машине сируется в этом положении стопором 24 обеспечивает удобство в обслуживании ма(фиі 5). Пальцы соединяются с соответству- 45 шины, т е производится регулировка трающими кривошипами 9 главного вала 10 версы п р о в о р о т о м г л а в н о г о вала с посредством жестко закрепленных на них плоскопараллельным опусканием ее на неповодков 25 с отверстиями для фиксации обходимую высоту, считываемую по шкале, пальцев. что существенно сокращает время перенаМашина работает следующим образом 50 ладки Кроме того, вследствие плоскопараллельного опускания траверсы устраняется Включением кнопки "Пуск" на пульте возможность перекоса инструмента и его управления запускается двигатель 20 (фиг. преждевременный выход из строя, что увели1} просекально-вырубной машины. Через чивает срок службы инструмента и повышает ременную передачу вращающий момент передается от шкива 17. шкиву 16 промежу- 55 надежность работы просекально-вырубной машины Упрощается конструкция машины точного вала 15. Далее посредством за счеі более простой конструкции механиззубчатой пары 14 11 через однооборотную ма регулировки траверсы, что обеспечивает муфту 12 (при включении электрической пеповышение надежности работы машина, содали) вращение передается главному валу кращается время простоя и увеличивается 10, от которого через кривошипы 9 и шатуны производительность в целом 7 осуществляется перемещение траверсы. 1722817 Формула изобретения верстиями, два эксцентрика, свободно установленные на кривошипах, и средства для сцепления поводков с эксцентриками, кажПросекально-вырубная машина содердое из которых выполнено в виде подпружижащая стол с матрицами, траверсу с рабоненного пальца, смонтированного в чим инструментом, привод траверсы, соответствующем эксцентрике с возможновключающий вал с кривошипами на концах стью установки его конца в отверстие сооти два шатуна соединенных с кривошипами ветствующего поводка, при? этом шатуны вала и траверсой, и механизм регулировасвободно установлены на эксцентриках и ния положения траверсы, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности 10 имеют фиксаторы их положения относительно эксцентриков, а каждый эксцентрик работы и упрощения конструкции мехасодержит стопор расфиксированного полонизм регулирования положения траверсы жения пальца. включает два поводка с фиксирующими от 1722817 ЩБ U Фиг 4 Редактор О Спесивых фиг5 Составитель А Евстигнеев Техред М Моргентал Корректор Л Патай Заказ 1027 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1П035 М О Р ва Ж 35 Раушская наб 4/5 Производственно-издательссии комбинат Патент" г Ужгород ул Гагарина 101
