Пристрій для розрізання книжкових блоків на рівні частини

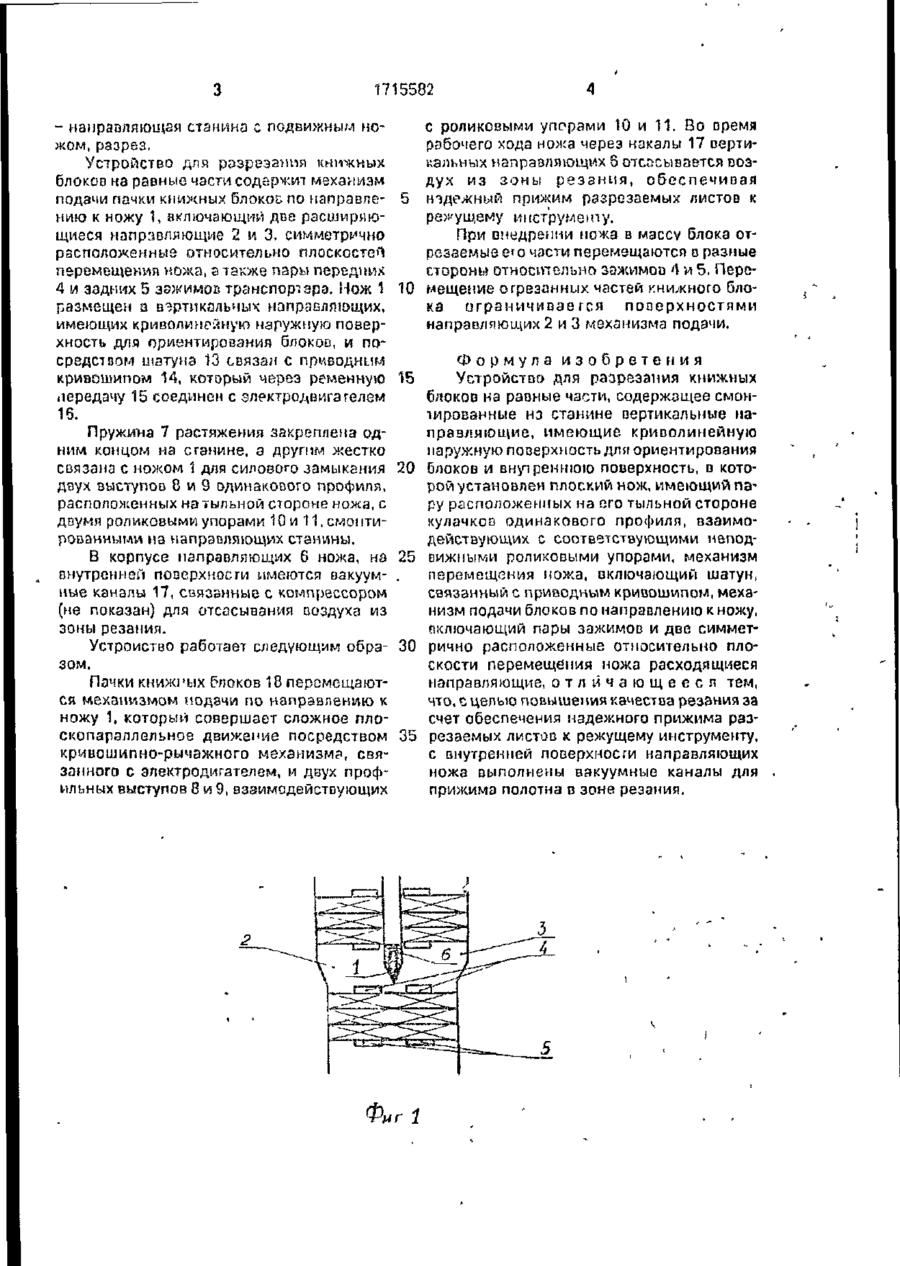

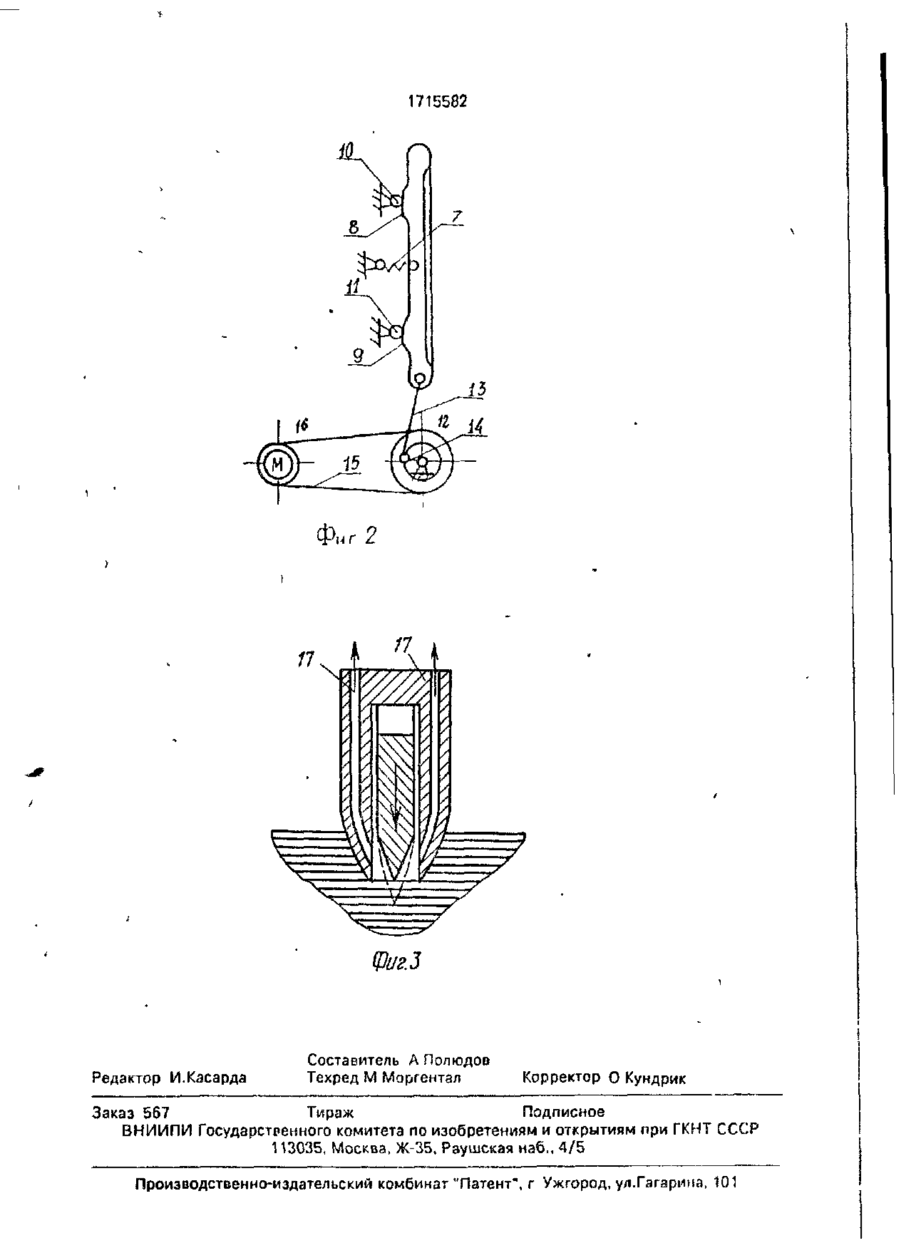

Изобретение относится к полиграфической промышленности, а именно к разрезанию книжных блоков на равные части, и позволяет повысить качество резания за счет обеспечения надежного прижима разрезаемых листов к режущему инструменту. Устройство содержит вертикальные направляющие, имеющие криволинейную наружную поверхность для ориентирования блоков и внутреннюю поверхность, о которой выполнены вакуумные каналы для прижима полотна в зоне резания. В направляющих установлен плоский нож, имеющий пару расположенных на его тыльной стороне кулачков одинакового профиля, взаимодействующих с соответствующими неподвижными роликовыми упорами. Механизм перемещения ножа включает связанный с приводным кривошипом шатун, а механизм подачи блоков по направлению к ножу имеет пары зажимов и две симметрично расположенные относительно плоскости перемещения расходящиеся направляющие. 3 ил Изобретение относится к полиграфической промышленности, в частности к разрезанию книжных блоков на равные части. Недостатком известного устройства является отсутствие необходимого надежного прижима разрезаемых листов книжных блоков в месте их контакта с режущим инструментом. Цель изобретения - обеспечение надежного прижима листов к режущему инструменту во аремя их разрезки. Указанная цель достигается тем. что корпус направляющих ножа снабжен каналами, через которые во время рабочего хода ножа отсасывается воздух из зоны резания, создавая в ней вакуум. Известно устройство для разрезания книжных блоков на равные части, содержащее станину, плоский нож, установленный в направляющих станины с возможностью перемещения в направлении, перпендикулярном и совпадающем с направлением подачи блоков и связанный с механизмом перемещения, включающим шатун, взаимодействующий с приводным кривошипом, механизм подачи блоков по направлению к ножу, включающий нары зажимов и две расширяющиеся направляющие, симметрично расположенные относительно плоскости перемещения ножа. На фиг. 1 изображена принципиальная схема устройства для разрезания книжных блоков н? равные части, вид в плане, на фиг. 2 - механизм перемещения ножа, на фиг. 3 ел ел оэ го 1715582 с роликовыми упорами 10 и 11. Во время - направляющая станина с подвижным норабочего хода ножа через какалы 17 вертижом, разрез. кальных направляющих 6 отсасывается возУстройство для разрезания книжным дух из зоны резания, обеспечивая блоков на равные части содержит механизм подачи пачки книжных блоков по направле- 5 надежный прижим разрезаемых листов к режущему инструменту. нию к ножу 1 включающий две расширяю> При внедрении ножа в массу блока отщиеся направляющие 2 и 3. симметрично резаемые его части перемещаются в разные расположенный относительно плоскостей стороны относительно зажимов 4 и 5. Переперемещения ножа, в также пары передних 4 и задних 5 ззжимов транспорт spa. Нож 1 10 мещение отрезанных частей книжного блока ограничивается поверхностями размещен а вертикальных направляющих, направляющих 2 и 3 механизма подачи. имеющих криволинейную наружную поверхность для ориентирования блоков, и посредством шатуна 13 связал с приводним Формула изобретения кривошипом 14, который через ременную 15 Устройство для разрезания книжных передачу 15 соединен с электродвигателем блоков на равные части, содержащее смон16. тированные из станине вертикальные направляющие, имеющие криволинейную Пружина 7 растяжения закреплена однаружную поверхность для ориентирования ним концом на станине, а другим жестко связана с ножом 1 для силового замыкания 20 блоков и внутреннюю поверхность, в которой установлен плоский нож, имеющий падвух выступов В и 9 одинакового профиля, ру расположенных на его тыльной стороне расположенных на тыльной стороне ножа, с кулачков одинакового профиля, взаимодвумя роликовыми упорами 10 и 11, смонтидействующих с соответствующими неподрованными на направляющих станины. В корпусе направляющих 6 ножа, на 25 вижными роликовыми упорами, механизм перемещения ножа, включающий шатун, внутренней поверхности имеются вакуум- . связанный с приводным кривошипом, механые каналы 17, связанные с компрессором низм подачи блоков по направлению к ножу, (не показан) для отсасывания воздуха из включающий пары зажимов и две симметзоны резания. Устройство работает следующим обра- 30 рично расположенные относительно плоскости перемещения ножа расходящиеся зом. направляющие, о т л и ч а ю щ е е с я тем, Пачки книжных блоков 18 перемещаютчто, с целью повышения качества резания за ся механизмом подачи понаправлению к счет обеспечения надежного прижима разножу 1, который совершает сложное плоскопараллельное движение посредством 35 резаемых листов к режущему инструменту, с внутренней поверхности направляющих кривошипно-рычажного механизма, свяножа выполнены вакуумные каналы для занного с электродигателем, и двух профприжима полотна в зоне резания. ильных выступов 8 и 9, взаимодействующих Фцг 1 1715582 Фиг 2 Фиг.З Редактор И.Касарда Составитель А Полюдов Техред М Моргентал Корректор О Кундрик Заказ 567 Тираж Подписное ВНИИПИ Государстренного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
