Пристрій контролю місцезнаходження рухомих об`єктів

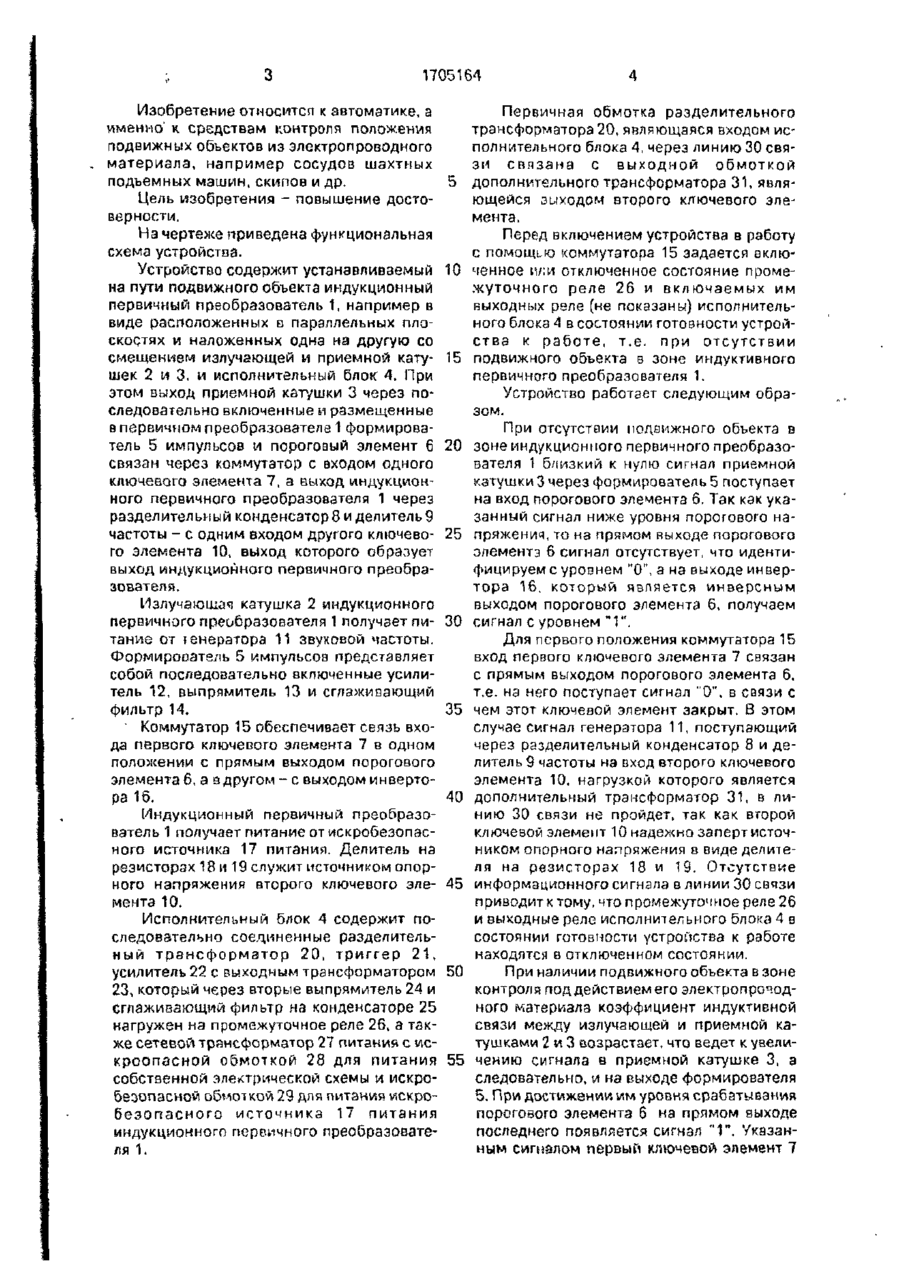

Изобретение относится к а^пматих-е а именно к средствам контропя положения подвижных объектов из электропроводного материала, например сосудов шяхтных подъемных машин, скипов и др Цель изобретения - повышение достоверности. При наличии подвижного состава ч зоке контроля под действием его электропроводного материала взаимодействие излучающей и приемной катушек 2 и 3 возрастает и на выходе формирователя 5 импульсоа появляется сигнал, обеспечивающий срабатывание порогового элемента 6. Этот сигнал удерживает ключевой элемент 7 в открытом состоянии. Сигнал с выхода генератора 11 звуковой частоты передается в исполнительный блок А, выходное реле которого включается. 1 ил. 1705164 Изобретение относится к автоматике, а именно' к средствам контроля положения подвижных объектов из электропроводного материала, например сосудов шахтных подъемных машин, скипов и др. 5 Цель изобретения - повышение достоверности. На чертеже приведена функциональная схема устройства. Устройство содержит устанавливаемый 10 на пути подвижного объекта индукционный первичный преобразователь 1, например в виде расположенных в параллельных плоскостях и наложенных одна на другую со смещением излучающей и приемной кату- 15 шек 2 и 3, и исполнительный блок 4. При этом выход приемной катушки 3 через последовательно включенные и размещенные в первичном преобразователе 1 формирователь 5 импульсов и пороговый элемент 6 20 связан через коммутатор с входом одного ключевого элемента 7, а выход индукционного первичного преобразователя 1 через разделительный конденсатор 8 и делитель 9 частоты - с одним входом другого ключево- 25 го элемента 10, выход которого образует выход индукционного первичного преобразователя. Излучаюта-л катушка 2 индукционного первичного преобразователя 1 получает пи- 30 тание от генератора 11 звуковой частоты. Формирователь 5 импульсов представляет собой последовательно включенные усилитель 12, выпрямитель 13 и сглаживающий фильтр 14. 35 • Коммутатор 15 обеспечивает связь входа первого ключевого элемента 7 в одном положении с прямым выходом порогового элемента б, а в другом - с выходом инвертора 16. 40 Индукционный первичный преобразователь 1 получает питание от искробезопасного источника 17 питания. Делитель на резисторах 18 и 19 служит источником опорного напряжения второго ключевого эле- 45 мента 10. Исполнительный блок 4 содержит последовательно соединенные разделительный трансформатор 20, триггер 2 1 , усилитель 22 с выходным трансформатором 50 23, который через вторые выпрямитель 24 и сглаживающий фильтр на конденсаторе 25 нагружен на промежуточное реле 26, а также сетевой трансформатор 27 питаний с wcкроопасной обмоткой 28 для питания 55 собственной электрической схемы и искрооезопасной обмоткой 29 для питания искробезопасного источника 17 питания индукционного первичного преобразователя 1. Первичная обмотка разделительного трансформатора 20, являющаяся входом исполнительного блока 4, через линию 30 связи связана с выходной обмоткой дополнительного трансформатора 31, являющейся зиходом второго ключевого элемента. Перед включением устройства в работу с помощью коммутатора 15 задается включенное или отключенное состояние промежуточного реле 26 и включаемых им выходных реле (не показаны) исполнительного блока 4 в состоянии готовности устройства к работе, т.е. при отсутствии подвижного объекта в зоне индуктивного первичного преобразователя 1. Устройство работает следующим образом. При отсутствии подвижного объекта в зоне индукционного первичного преобразователя 1 близкий к нулю сигнал приемной катушки 3 через формирователь 5 поступзет на вход порогового элемента 6. Так как указанный сигнал ниже уровня порогового напряжения, то на прямом выходе порогового элемента 6 сигнал отсутствует, что идентифицируем с уровнем "0", а на выходе инвертора 16, который является инверсным выходом порогового элемента 6, получаем сигнал с уровнем " 1". Для первого положения коммутатора 15 вход первого ключевого элемента 7 связан с прямым выходом порогового элемента 6, т.е. на него поступает сигнал "0", в связи с чем этот ключевой элемент закрыт. В этом случае сигнал генератора 11, поступающий через разделительный конденсатор 8 и делитель 9 частоты на вход второго ключевого элемента 10, нагрузкой которого является дополнительный трансформатор 31, в линию 30 связи не пройдет, так как второй ключевой элемент 10 надежно заперт источником опорного напряжения в виде делителя на резисторах 18 и 19. Отсутствие информационного сигнала в линии 30 связи приводит к тому, что промежуточное реле 26 и выходные реле исполнительного блока 4 в состоянии готовности устройства к работе находятся в отключенном состоянии. При наличии подвижного объекта в зоне контроля под действием его электропроводного материала коэффициент индуктивной связи между излучающей и приемной катушками 2 и 3 возрастает, что ведет к увеличению сигнала в приемной катушке 3, а следовательно, и на выходе формирователя 5. При достижении им уровня срабатывания порогового элемента 6 на прямом выходе последнего появляется сигнал " 1 " . Указанным сигналом первый ключевой элемент 7 1705164 удерживается в открытом состоянии и шунтирует источник опорного напряжения (резистор 18) в цепях второго ключевого элемента 10. 5 В этом случае пос гупающий на вход второго ключевого элемента 10 через разделительный конденсатор 8 и делитель 9 сигнал генератора 11 беспрепятственно трансформируется через дополнительный трансфер- 10 матор 31 и линию 30 непосредственно на вход исполнительного блока 4. Промежуточное реле 26 и выходные реле исполнительного блока 4 при этом включаются. Для второго положения коммутатора 15 15 вход первого ключевого элемента 7 связывается с инверсным выходом порогового элемента 6, чем обеспечивается включенное состояние промежуточного реле 26 и выходных реле устройства в состоянии его 20 готовности к работе и их отключение при Редактор М.Петрова наличии подвижного объекта в зоне контроля Формула изобретения Устройство контроля положения подвижных объектов, содержащее установленные на пути индукционный первичный преобразователь, связанный с приемной катушкой, соединенной через последовательно включенные формирователь импульсов и пороговый элемент с входом одного из ключевых элементов, и исполнительный блок, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности, око снабжено делителем частоты, входом соединенным через разделительный конденсатор с выходом индукционного первичного преобразователя, а выходом - с одним входом другого ключевого элемента, выходом соединенного с исполнительным блоком, а другим входом - с выходом первого ключевого элемента. Составитель Э. Кондратенко Техред М.Моргентал Корректор Т. Малец Заказ Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
