Активатор

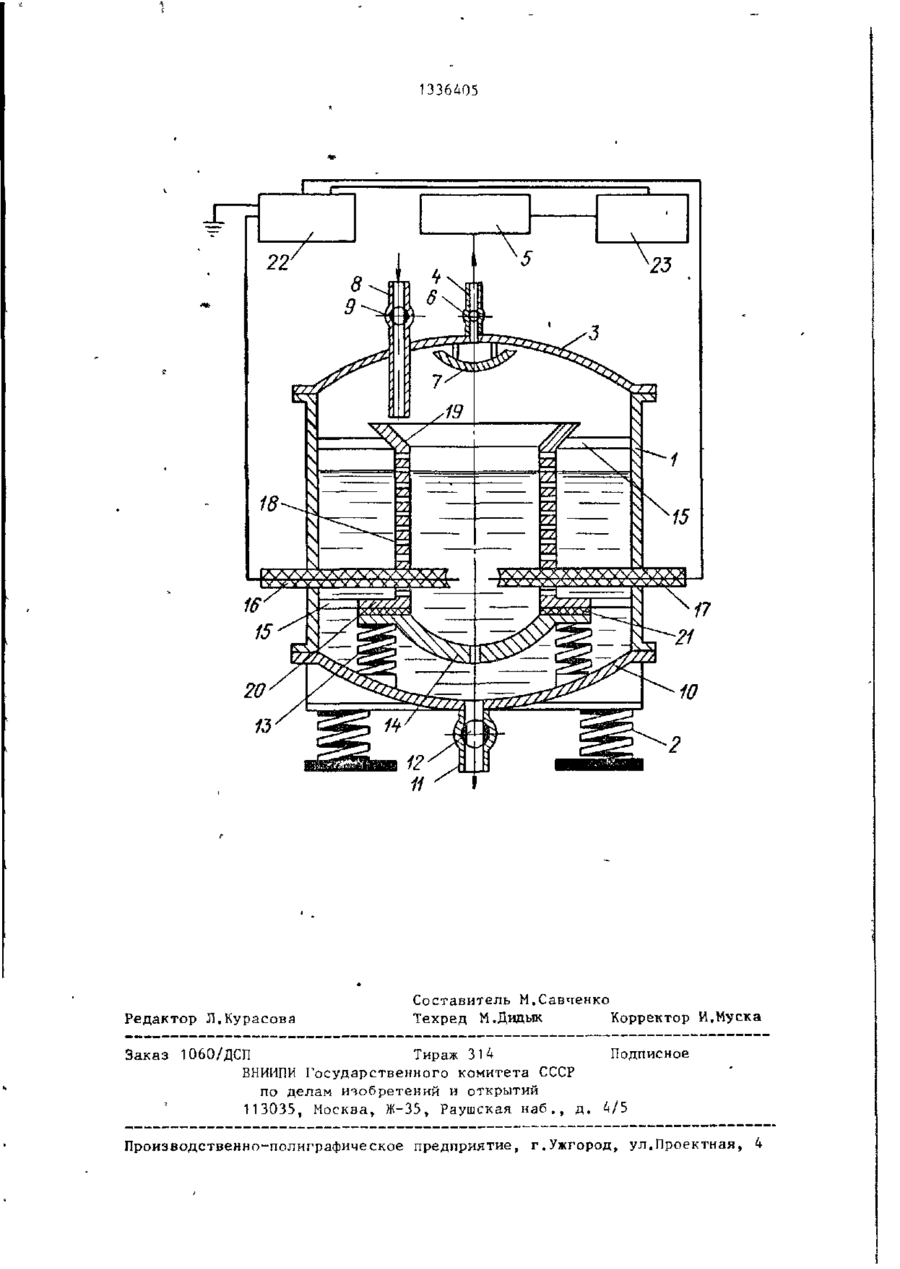

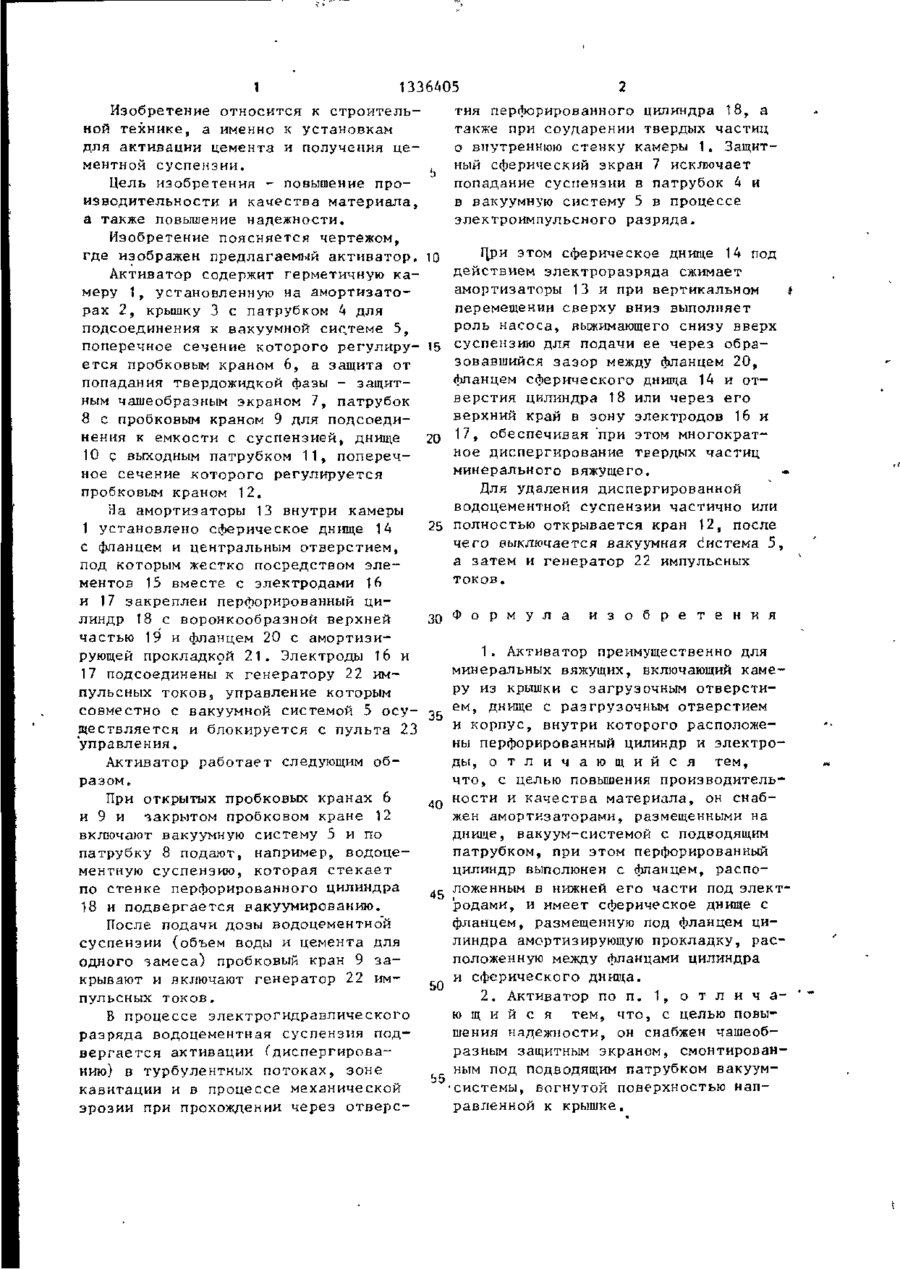

Изобретение относится к устройствам для- активации цемента и получе-. п ния цементной суспензии и позволяет повысить производительность и качество материала. Активатор содержит камеру с корпусом I, днищем 10 и крышкой 3, внутри корпуса расположен перфорированный цилиндр 18 и электроды 16 и 17. Активатор снабжен амортизаторами ?, вакуум-системой 5 с подводящим патрубком. ПерЛорированный цилиндр 18 выполнен со сферическим днищем 14 и амортизирующей прокладкой 21. 1 з.п. ф-лы, 1 ил. 1336405 Изобретение относится к строительной технике, а именно к установкам для активации цемента и получения цементной суспензии. Цель изобретения - повышение производительности и качества материала, а также повышение надежности. Изобретение поясняется чертежом, где изображен предлагаемый активатор. Активатор содержит герметичную камеру 1, установленную на амортизаторах 2, крышку 3 с патрубком 4 для подсоединения к вакуумной системе 5, поперечное сечение которого регулируется пробковым краном 6, а защита от попадания твердожидкой фазы - защитным чашеобразным экраном 7, патрубок 8 с пробковым краном 9 для подсоединения к емкости с суспензией, днище 10 g выходным патрубком 11, поперечное сечение которого регулируется пробковым краном 12. На амортизаторы 13 внутри камеры 1 установлено сферическое днище 14 с фланцем и центральным отверстием, под которым жестко посредством элементов 15 вместе с электродами 16 и 17 закреплен перфорированный цилиндр 18 с воронкообразной верхней частью 19 и фланцем 20 с амортизирующей прокладкой 2 1 . Электроды 16 и . 17 подсоединены к генератору 22 импульсных токов, управление которым совместно с вакуумной системой 5 осуществляется и блокируется с пульта 23 'управления. Активатор работает следующим образом. При открытых пробковых кранах 6 и 9 и закрытом пробковом кране 12 включают вакуумную систему 5 и по патрубку 8 подают, например, водоцементную суспензию, которая стекает по стенке перфорированного цилиндра 18 и подвергается вакуумированиго. После подачи дозы водоцементной суспензии (объем воды и цемента для одного замеса) пробковый кран 9 закрывают и включают генератор 22 импульсных токов, В процессе электрогидравлического разряда водоцементная суспензия подвергается активации (диспергированию) в турбулентных потоках, зоне кавитации и в процессе механической эрозии при прохождении через отверс 2 тия перфорированного цилиндра 18, а также при соударении твердых частиц о внутреннюю стенку камеры 1. Защитный сферический экран 7 исключает попадание суспензии в патрубок 4 и в вакуумную систему 5 в процессе электроимпульсного разряда. Иэ т о м ^\Р сферическое днище 14 под действием электроразряда сжимает амортизаторы 13 и при вертикальном перемещении сверху вниз выполняет роль насоса, выжимающего снизу вверх 15 суспензию для подачи ее через образовавшийся зазор между фланцем 20, фланцем сферического днища 14 и отверстия цилиндра 18 или через его верхний край в зону электродов 16 и 2Q 17, обеспечивая 'при этом многократное диспергирование твердых частиц минерального вяжущего. • • Для удаления диспергированной водоцементной суспензии частично или полностью открывается кран 12, после 25 чего выключается вакуумная система 5, а затем и генератор 22 импульсных токов. 10 Ф о р м у л а и з о б р е т е н и я 1. Активатор преимущественно для минеральных вяжущих, включающий камеру из крышки с загрузочным отверстием, днище с разгрузочным отверстием 35 и корпус, внутри которого расположены перфорированный цилиндр и электроды, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и качества материала, он снаб40 жен амортизаторами, размещенными на днище, вакуум-системой с подводящим патрубком, при этом перфорированный цилиндр выполюнен с фланцем, расположенным в нижней его части под элект45 родами, и имеет сферическое днище с фланцем, размещенную под фланцем цилиндра амортизирующую прокладку, расположенную между фланцами цилиндра и сферического днища. 50 2. Активатор по п. 1, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, он снабжен чашеобразным защитным экраном, смонтированным под подводящим патрубком вакуумЬ5- системы, вогнутой поверхностью направленной к крышке. 1336405 2 Редактор Л.Курасова Составитель М.Савченко Техред М.Дидык Корректор И.Муска Заказ 1060/ДСП Тираж 31А Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб ., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
