Пристрій для визначення рівня одного в’язкого середовища в іншому

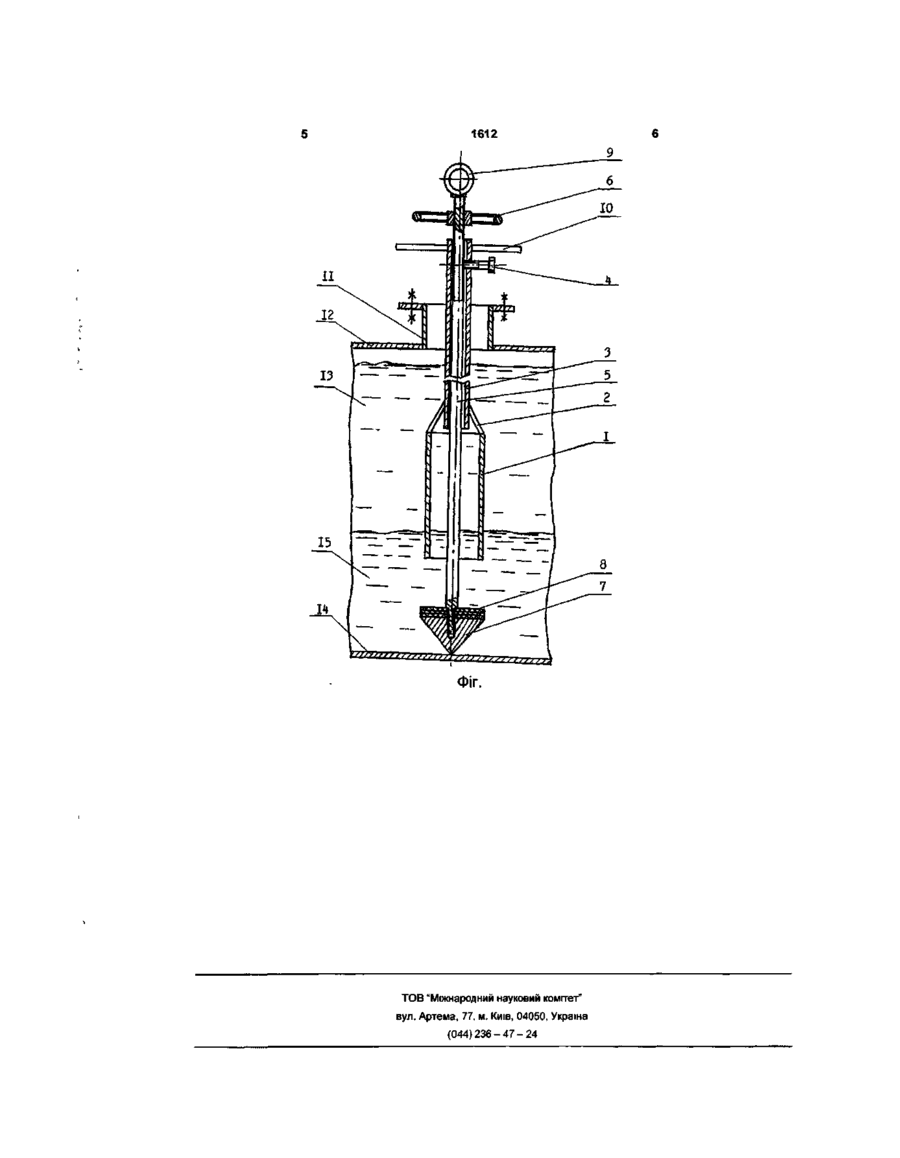

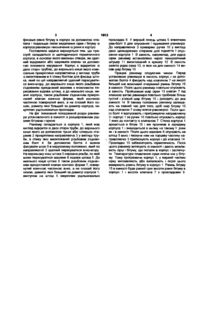

Пристрій для визначення рівня одного в'язкого середовища в іншому, що складається із циліндричного корпуса, в основах якого виконані отвори, які здатні закривати або відкривати клапан за допомогою елемента керування, який відрізняється тим, що корпус є відкритою із двох сторін трубою, до верхнього кінця якого коаксіально прикріплена напрямна у вигляді труби із вмонтованим в її стінку болтом для фіксації штока, який по цій напрямній здатний пересуватися внизвгору, до верхнього кінця якого нарізним з'єднанням приєднаний маховик з можливістю пересуватися вздовж штока, а до нижнього кінця, нижче корпуса, також нарізним з'єднанням прикріплений клапан конічної форми, який конічною частиною повернутий вниз, а на плоскій його основі, діаметр якої більший за діаметр корпуса, закріплені ущільнювальні прокладки Пристрій відноситься до вимірювальної техніки і може бути використаний в сірчанокислотних виробництвах, та виробництвах по переробці та збагаченню сірки Відомий металевий переносний пробовідбірник для відбору проб нафтопродуктів з дна ємностей (див Государственные стандарты Союза ССР Нефтепродукты Методы испытаний Часть I Издание официальное М Издательство стандартов 1997 423с , с 114) Він складається Із корпуса циліндричної форми, в дні і кришці якого виконані отвори, які закривають або відкривають за допомогою клапана Пробовідбірник опускають на тросі на дно ємності і другим тросом відкривають клапан Нафтопродукт входить в корпус пробовідбірника через нижній отвір, а через верхній виходить повітря Таким пробовідбірником можна взяти пробу середовища безпосередньо біля дна ємності Відомий металевий переносний пробовідбірник для відбору проб нафтопродуктів із дна будь-яких ємностей (див це ж джерело с 100, 113 ), що являє собою корпус циліндричної форми, у верхній кришці якого вмонтований штуцер для випускання повітря із порожнини корпуса, а в дно з середини вмонтована труба необхідної висоти, що сполучав порожнину корпуса через отвір в дні із ЗОВНІШНІМ середовищем Конструкція пробовідбірника нагадує перевернуту до гори дном чорнильницю Пробовідбірник опускають на дно ємності, штуцер в кришці з'єднують з атмосферою І, таким чином, через отвір в дні середовище попадає в порожнину корпуса Недоліком описаних конструкцій пробовідбірних пристроїв є неможливість застосування їх для визначення рівня, наприклад, розплавленого бітуму в розплавленій сірці, густини яких, мало відрізняються Але якби для цієї ЦІЛІ довелось пристосувати описані конструкції, вони були б металоємкі і незручні в роботі Після відбору середовища неможливо було б видалити бітум або сірку із корпусів пробовідбірників через їх застигання, для визначення КІЛЬКОСТІ бітуму, яка пропорційна v ого рівню в ємності В основу корисної моделі поставлена задача створити рівнемір для періодичного визначення рівня бітуму в ємностях заповнених рідкою сіркою Бітум виділяється із товщі рідкої сірки, осідає на дно ємності і поступово заповнює гріючі труби розміщені біля дна ємностей Через те, що теплопровідність бітуму значно менша ніж теплопровідність сірки, це приводить до зменшення тепловіддачі гріючих труб, що є свою чергу приводить до збільшення енергозатрат на плавлення арки і навіть до застигання її в ємностях Подальше видалення застиглої сірки і бітуму із ємностей зв'язане із великими затратами праці Конструкція рівнеміра повинна забезпечувати легке проникнення бітуму в його корпус, розташування в корпусі пропорційно рівню у вимірюваній ємності, надійна CM S 1612 фіксація рівня бітуму в корпусі за допомогою клапана і подальше легке видалення сірки і бітуму із корпуса рівнеміра і визначення їх рівня в корпусі Поставлена задача вирішується тим, що пристрій складається із циліндричного герметичного корпуса, в основах якого виконані отвори, які здатний відкривати або закривати клапан за допомогою елемента керування Корпус є відкритою із двох сторін трубою, до верхнього кінця якого коаксіальне прикріплена направляюча у вигляді труби із вмонтованим в н стінку болтом для фіксації штока, який по цій направляючій здатний пересуватися вниз-вгору, до верхнього кінця якого різьбовим з'єднанням приєднаний маховик з можливістю пересування вздовж штока, а до нижнього кінця, нижче корпуса, також різьбовим з'єднанням прикріплений клапан конічної форми, який конічною частиною повернутий вниз, а на плоскій його основі, діаметр яко» більший за діаметр корпуса, закріплені ущільнювальні прокладки На фіг показаний повздовжній розріз рівнеміра установленого в ємності із розшарованими рідкими бітумом і сіркою Рівнемір складається із корпуса 1, який має вигляд відкритої із двох сторін труби, до верхнього кінця якого за допомогою трьох або чотирьох стержнів 2 прикріплена направляюча 3 у вигляді труби, в стінку якої вмонтований різьбовим з'єднанням болт 4 За допомогою болта 4 можна фіксувати шток 5 в нерухомому положенні, який по направляючій 3 здатний пересуватися вниз-вгору На верхньому КІНЦІ штока 5 нарізана різьба, по якій може пересуватися маховик б вздовж штока 5 До нижнього кінця штока 5 також різьбовим з'єднанням прикріплений клапан конічної форми 7, повернутий конічною частиною вниз, а на плоскій його основі, діаметр якої більший за діаметр корпуса 1, виступом на штоці 5 закріплені ущільнювальні прокладки 8 У верхній кінець штока 5 вгвинчено рим-болт 9 для опускання І піднімання рівнеміра До направляючої 3 приварені ручки 10 у вигляді двох циліндричних стержнів для підняття І опускання корпуса 1 В ємність, наприклад, для рідкої сірки рівнемір встановлено через технологічний штуцер 11 вмонтований в кришку 12 В ємність залита рідка сірка 13, із якої на дно ємності 14 випав шар бітуму 15 Працює рівнемір слідуючим чином Перед установкою рівнеміра в ємність корпус і за допомогою болта 4 фіксують над клапаном 7 на висоті більшій ніж можливий очікуваний рівень бітуму 15 в ємності Після ЦЬОГО рівнемір повільно опускають в ємність Пройшовши шар сірки 13 клапан 7 під власною вагою рівнеміра повільно пробиває більш густий і в'язкий шар бітуму 15 і доходить до дна ємності 14 В такому положенні рівнемір залишають на певний час для того, щоб шар бітуму 15 над клапаном 7 знову влігся рівномірно Після цього болт 4 відпускають і притримуючи направляючу З і корпус 1 за ручки 10 повільно опускають корпус 1 вниз до контакту із клапаном 7 Стінка корпуса 1 врізається в бітум 15 і він проникає в середину корпуса 1 і знаходиться в ньому на такому т рівні як і в ємності Після ЦЬОГО маховик 6 опускають на штоці 5 вниз і тиснучи ним на торцеву частину направляючої 3 притискують корпус і до клапана 14 Прокладки 15 забезпечують герметичність Після цього рівнемір витягують із ємності і дають можливість сірці і бітуму, що попали в корпус і застигнути Температура плавлення сірки нижча ніж у бітуму Тому прогріваючи корпус 1, у верхній частині сірку виплавляють або випалюють і після цього вимірюють рівень бітуму в корпусі 1 Рівень бітуму 15 в ємності буде рівний сумі висоти рівня бітуму в корпусі 1 і висоти клапана 7 з прокладками 8 1612 ФІГ. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
