Пристрій для контролю температури рейки
Номер патенту: 1611
Опубліковано: 15.01.2003
Автори: Гайдук Георгій Петрович, Анікєєв Михайло Костянтинович, Барабаш Валерій Юрієвич, Доломан Андрій Анатолієвич
Формула / Реферат

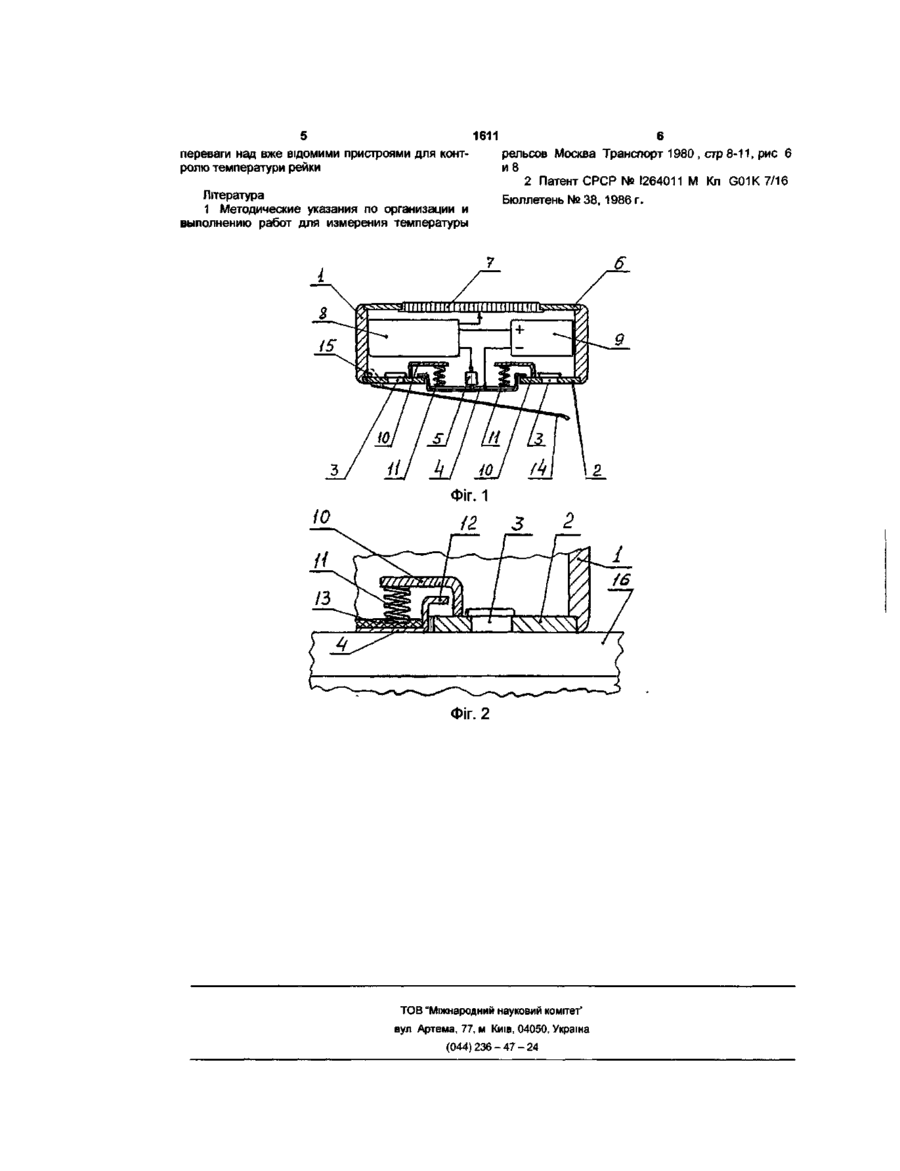

1. Пристрій для контролю температури рейки, що має напівпровідниковий термодатчик, притискні магніти, перетворювач з індикаційною шкалою для відображення сигналу термодатчика та джерело електроживлення, який відрізняється тим, що перетворювач та джерело електроживлення вмонтовані в спільний порожнистий корпус, у котрого дно має площинну поверхню, на ній встановлено згадані термодатчик та притискні магніти, а індикаційна шкала перетворювача міститься на іншій стороні корпуса, яка зручна для спостереження, причому перетворювач з індикаційною шкалою є цифровою системою, а сам термодатчик складається з підпружиненої відносно корпуса пружної пластини з закріпленим на ній терморезистором.
2. Пристрій для контролю температури рейки за п. 1, який відрізняється тим, що терморезистором датчика є діод.
Текст

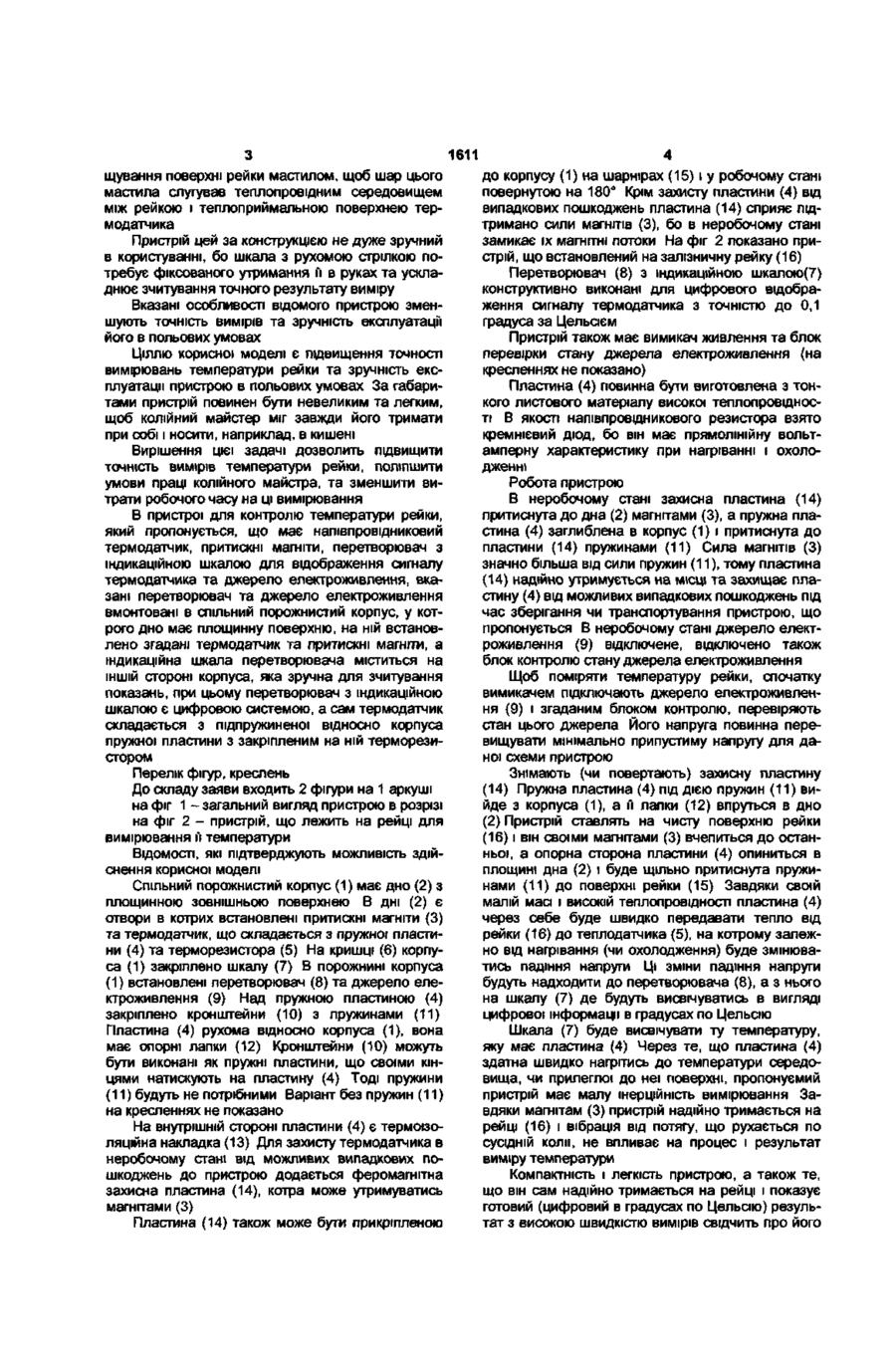

1 Пристрій для контролю температури рейки, що має напівпровідниковий термодатчик, притискні магніти, перетворювач з індикаційною шкалою для відображення сигналу термодатчика та джерело електроживлення, який відрізняється тим, що перетворювач та джерело електроживлення вмонтовані в спільний порожнистий корпус, у котрого дно має площинну поверхню, на ній встановлено згадані термодатчик та притискні магніти, а індикаційна шкала перетворювача міститься на ІНШІЙ стороні корпуса, яка зручна для спостереження, причому перетворювач з індикаційною шкалою є цифровою системою, а сам термодатчик складається з підпружиненої відносно корпуса пружної пластини з закріпленим на ній терморезистором 2 Пристрій для контролю температури рейки за п 1, який відрізняється тим, що терморезистором датчика є діод — —— Корисна модель належить до галузі термометри і призначена для вимірювання температури феромагнітних предметів, що мають площинну поверхню, а саме - для вимірювання температури рейок залізничної коли ВІДОМІ пристрої, з допомогою котрих можливо вимірювати температуру рейки залізничної коли Таким, наприклад, є рейковий термометр конструкції Донецької залізниці, що застосовується на залізницях і зображений у Методичних вказівках [1, фіг 6, crop 9] Цей термометр - ртутний, має корпус з площинною поверхнею, щоб класти його на робочу поверхню рейки Завдяки формі, що нагадує форму олівця, такий термометр колійному майстру зручно носити з собою Але він не завжди щільно прилягає до робочої поверхні рейки, бо сам достатньо довгий (180 200мм), а робоча поверхня рейки може мати не зовсім рівну площину робочої поверхні Ці особливості можуть спричиняти невірні результати вимірювань температури рейки Незручним цей термометр є і через те, що для одного вимірювання потрібно не менше 10 хвилин часу, а термометр легко може впасти з рейки від вібрації, яку спричиняє потяг, що проходить по сусідній коли, або від поривів вітру Відомий, також, пристрій за патентом [2] Він має напівпровідниковий термодатчик, перетворювач з індикаційною шкалою та джерело електроживлення Перетворювач з індикаційною шкалою в цьому пристрої складається з диференційного підсилювача, комутуючого пристрою, генератора прямокутних імпульсів та приладу зі шкалою Перевагою цього пристрою є його здатність швидко виконувати вимірювання Але цій прилад також легко може впасти з рейки, чи погано буде контактувати з нею під час проходження потягу по сусідн/й коли, а тому МОЖЛИВІ неприпустимі CD відхилення його показань від фактичної температури рейки Відомий електричний (транзисторний) термометр [1, стор 11, фіг 8] термометр типу ТЕТ-1р (прототип) має напівпровідниковий (транзисторний) термодатчик, притискні магніти, перетворювач з індикаційною шкалою для ві-добрадження сигналу термодатчика та джерело електроживлення Термодатчик має термоприймальну мідну площинну поверхню з притискними магнітами Перетворювач з індикаційною шкапою для відображення сигналу термодатчика має показник з рухомою стрілкою Термодатчик з рештою пристрою з'єднаний кабелем 1,5 метрової довжини Особливістю цього пристрою є потреба зма Оі 1611 щування поверхні рейки мастилом, щоб шар цього мастила слугував теплопровідним середовищем між рейкою і теплоприймальною поверхнею термодатчика Пристрій цей за конструкцією не дуже зручний в користуванні, бо шкала з рухомою стрілкою потребує фіксованого утримання й в руках та ускладнює зчитування точного результату виміру Вказані особливості відомого пристрою зменшують точність вимірів та зручність експлуатації його в польових умовах Ціллю корисної моделі є підвищення точності вимірювань температури рейки та зручність експлуатації пристрою в польових умовах За габаритами пристрій повинен бути невеликим та легким, щоб колійний майстер міг завжди його тримати при собі і носити, наприклад, в кишені Вирішення цієї задачі дозволить підвищити точність вимірів температури рейки, поліпшити умови праці колійного майстра, та зменшити витрати робочого часу на ці вимірювання В пристрої для контролю температури рейки, який пропонується, що має напівпровідниковий термодатчик, притискні магніти, перетворювач з індикаційною шкалою для відображення сигналу термодатчика та джерело електроживлення, вказані перетворювач та джерело електроживлення вмонтовані в спільний порожнистий корпус, у котрого дно має площинну поверхню, на ній встановлено згадані термодатчик та притискні магніти, а індикаційна шкала перетворювача міститься на ІНШІЙ стороні корпуса, яка зручна для зчитування показань, при цьому перетворювач з індикаційною шкалою є цифровою системою, а сам термодатчик складається з підпружиненої відносно корпуса пружної пластини з закріпленим на ній терморезистором Перелік фігур, креслень До складу заяви входить 2 фігури на 1 аркуші на фіг 1 - загальний вигляд пристрою в розрізі на фіг 2 - пристрій, що лежить на рейці для вимірювання її температури ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення корисної моделі Спільний порожнистий корпус (1) має дно (2) з площинною зовнішньою поверхнею В дні (2) є отвори в котрих встановлені притискні магніти (3) та термодатчик, що складається з пружної пластини (4) та терморезистора (5) На кришці (6) корпуса (1) закріплено шкалу (7) В порожнині корпуса (I) встановлені перетворювач (8) та джерело електроживлення (9) Над пружною пластиною (4) закріплено кронштейни (10) з пружинами (11) Пластина (4) рухома відносно корпуса (1), вона має опорні лапки (12) Кронштейни (10) можуть бути виконані як пружні пластини, що своїми кінцями натискують на пластину (4) Тоді пружини (II) будуть не потрібними Варіант без пружин (11) на кресленнях не показано На внутрішній стороні пластини (4) є термоізоляційна накладка (13) Для захисту термодатчика в неробочому стан» від можливих випадкових пошкоджень до пристрою додається феромагнітна захисна пластина (14), котра може утримуватись магнітами (3) Пластина (14) також може бути прикріпленою до корпусу (1) на шарнірах (15) і у робочому стані повернутою на 180° Крім захисту пластини (4) від випадкових пошкоджень пластина (14) сприяє підтримано сили магнітів (3), бо в неробочому стані замикає їх магнітні потоки На фіг 2 показано пристрій, що встановлений на залізничну рейку (16) Перетворювач (8) з індикаційною шкалою(7) конструктивно виконані для цифрового відображення сигналу термодатчика з точністю до 0,1 градуса за Цельсієм Пристрій також має вимикач живлення та блок перевірки стану джерела електроживлення (на кресленнях не показано) Пластина (4) повинна бути виготовлена з тонкого листового матеріалу високої теплопровідності В якості напівпровідникового резистора взято кремнієвий діод, бо він має прямолінійну вольтамперну характеристику при нагріванні і охолодженні Робота пристрою В неробочому стані захисна пластина (14) притиснута до дна (2) магнітами (3), а пружна пластина (4) заглиблена в корпус (1) і притиснута до пластини (14) пружинами (11) Сила магнітів (3) значно більша від сили пружин (11), тому пластина (14) надійно утримується на МІСЦІ та захищає пластину (4) від можливих випадкових пошкоджень під час зберігання чи транспортування пристрою, що пропонується В неробочому стані джерело електроживлення (9) відключене, відключено також блок контролю стану джерела електроживлення Щоб поміряти температуру рейки, спочатку вимикачем підключають джерело електроживлення (9) і згаданим блоком контролю, перевіряють стан цього джерела Його напруга повинна перевищувати мінімально припустиму напругу для даної схеми пристрою Знімають (чи повертають) захисну пластину (14) Пружна пластина (4) під дією пружин (11) вийде з корпуса (1), а її лапки (12) впруться в дно (2) Пристрій ставлять на чисту поверхню рейки (16) і він своїми магнітами (3) вчепиться до останньої, а опорна сторона пластини (4) опиниться в площині дна (2) і буде щільно притиснута пружинами (11) до поверхні рейки (15) Завдяки своїй малій масі і високій теплопровідності пластина (4) через себе буде швидко передавати тепло від рейки (16) до теплодатчика (5), на котрому залежно від нагрівання (чи охолодження) буде змінюватись падіння напруги Ці зміни падіння напруги будуть надходити до перетворювача (8), а з нього на шкалу (7) де будуть висвічуватись в вигляді цифрової інформації в градусах по Цельсію Шкала (7) буде висвічувати ту температуру, яку має пластина (4) Через те, що пластина (4) здатна швидко нагрітись до температури середовища, чи прилеглої до неї поверхні, пропонуємий пристрій має малу інерційність вимірювання Завдяки магнітам (3) пристрій надійно тримається на рейці (16) і вібрація від потягу, що рухається по сусідній коли, не впливає на процес і результат виміру температури Компактність і легкість пристрою, а також те, що він сам надійно тримається на рейці і показує готовий (цифровий в градусах по Цельсію) результат з високою швидкістю вимірів свідчить про його 1611 переваги над вже відомими пристроями для контролю температури рейки рельсов Москва Транспорт 1980 , стр 8-11, рис 6 и8 2 Патент СРСР № 1264011 М Кл G01K 7/16 Література 1 Методические указания по организации и выполнению работ для измерения температуры Бюллетень № 38, 1986 г. Фіг. 2 ТОВ "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
ДивитисяДодаткова інформація
Автори англійськоюAnikieiev Mykhailo Kostiantynovych, Haiduk Heorhii Petrovych
Автори російськоюАникеев Михаил Константинович, Гайдук Георгий Петрович
МПК / Мітки
МПК: G01K 7/16
Мітки: контролю, пристрій, температури, рейки
