Грохот

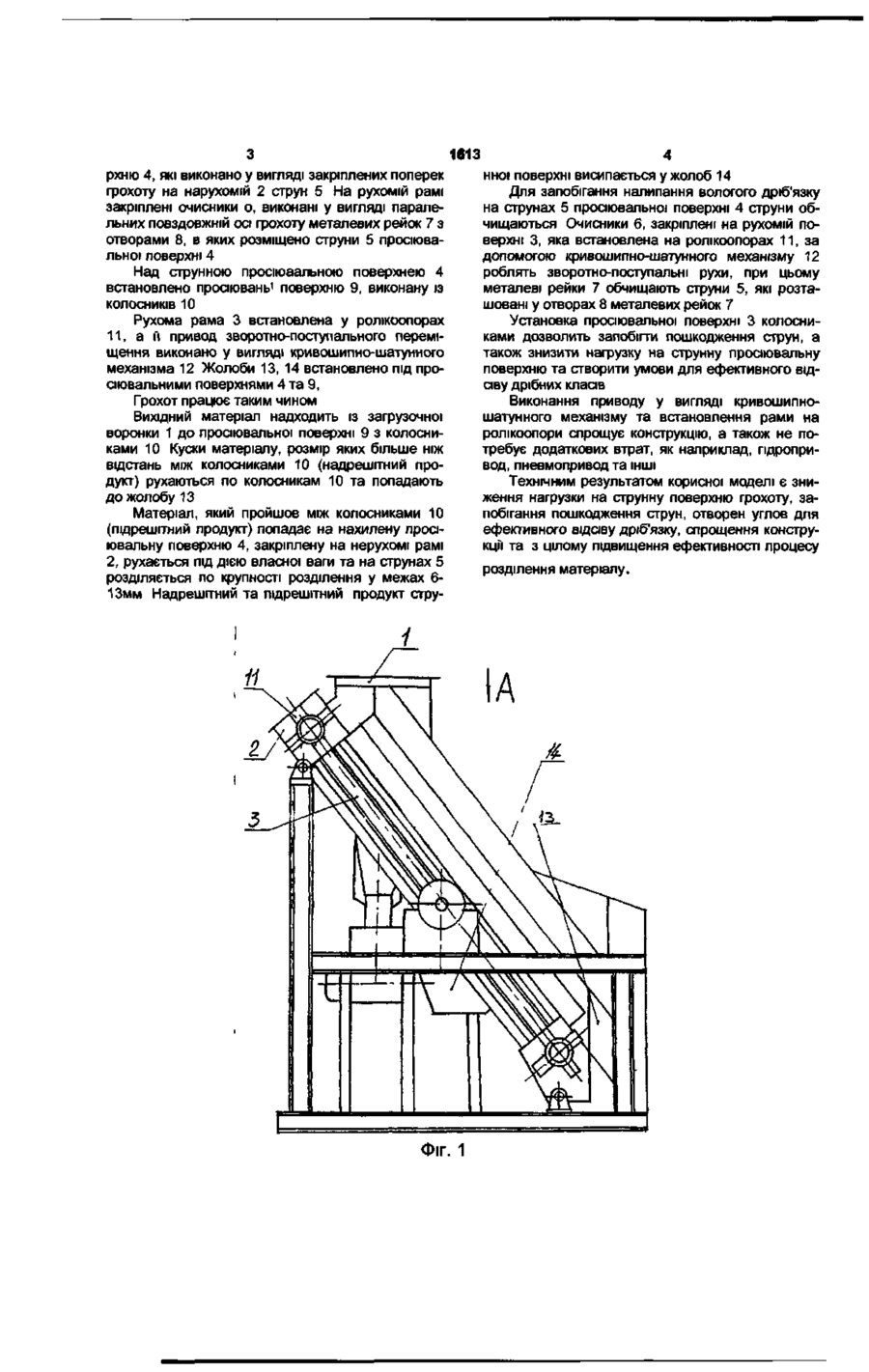

Грохот, який містить нерухому та рухому рами, нахилену просіювальну поверхню, яка викона на у вигляді закріплених поперек грохота на боковинах нерухомої рами струн, привід переміщення рухомої рами та закріплені на рухомій рамі очисники, які виконано у вигляді паралельних поздовжній осі грохота металевих рейок з отворами, у яких розміщені струни просіювапьної поверхні, який відрізняється тим, що над струнною поверхнею встановлена додаткова просіювальна поверхня у вигляді колосників, рухома рама встановлена у роликоопорах, а привід рухомої рами виконаний у вигляді кривошипно-шатунного механізму Корисна модель стосується конструкції пристрою для розділення матеріалів по крупності та має бути використаною у гірничо-рудній, будівельній та інших галузях промисловості Відомий грохот для вологих сипких матеріалів по а с № 1088815, кл В07ВІ/І2 Він має короб, рухому та нерухому рами, які розміщені у коробі під кутом до горизонту, просіювальну поверхню у вигляді струн, які закріплені у рухомій рамі та додаткову просіювальну поверхню параболічної форми, яку розміщено під основною просіювапьною поверхнею Недоліком цього грохоту є те, що він має низьку ефективність розділення, тому що крупні куски, які попадають на струнну просіювальну поверхню деформують її, вона швидко зношується, знижується строк її служби За прототип корисної моделі прийнято грохот для вологих сипких матеріалів по а с № 1671364 кл В07ВІ/00 Грохот містить короб у якому встановлено верхню нерухому та нижню рухому рами, нахилену просіювальну поверхню, яку виконано у вигляді закріплених поперек грохоту на боковинах верхньої рами елементів, привод переміщення нижньої рами та закріплені на нижній рамі очисники, які виконано у вигляді паралельних позвдовжній осі грохоту рейок з пазами, у яких розташовані елементи просіювальної поверхні, які виконано із окремих послідовно розташованих та спряжених між між собою секцій, які встановлено через одну нахиленими уступами поперек грохоту Недоліком цього грохоту як і попереднього є низька ефективність процесу грохотіння В основу корисної моделі поставлено задачу створення грохоту в якому за рахунок відсіву крупних кусків матеріалу та ефективного очищення просіювальної струнної поверхні, підвищується строк придатності просіювальної поверхні та ефективність розділення у цілому Поставлена задача вирішується таким чином, що у грохоті який містить рухому та нерухому рами, нахилену просіювальну поверхню, яку виконано у вигляді закріплених на нерухомій рамі струн, привод переміщення рухомої рами та закріплені на ній очисники, які виконає у вигляді паралельних повздовжній осі грохоту рейок з отворами, у яких розміщені струни просіювальної поверхні згідно винаходу над струнною просіювальною поверхнею встановлено просіювальну поверхню у вигляді колосників рухому раму встановлено у ролікоопорах, а її привод виконано у вигляді кривошипно-шатунного механізму Суть корисної моделі пояснюється графічним матеріалом, у якому на фіг 1 зображено загальний вигляд грохоту, на фіг 2 - вид А на фіг 11, на фіг 3 - розріз Б-Б на фіг 2, на фіг 4 - розріз В-В на фіг 2 Грохот містить загрузочну воронку 1, нерухому 2 та рухому 3 рами, нахилену просіювальну пове СО 5 1613 рхню 4, які виконано у вигляді закріплених поперек грохоту на нарухомій 2 струн 5 На рухомій рамі закріплені очисники о, виконані у вигляді паралельних повздовжній осі грохоту металевих рейок 7 з отворами 8, в яких розміщено струни 5 просіювальної поверхні 4 Над струнною просіюаальною поверхнею 4 встановлено просіювань' поверхню 9, виконану із колосників 10 Рухома рама 3 встановлена у ролікоопорах 11, а и привод зворотно-поступального переміщення виконано у вигляді кривошипно-шатунного механізма 12 Жолоби 13, 14 встановлено під просіювальними поверхнями 4 та 9, Грохот працює таким чином Вихідний матеріал надходить із загрузочної воронки 1 до просіювальної поверхні 9 з колосниками 10 Куски матеріалу, розмір яких більше ніж відстань між колосниками 10 (надрешітний продукт) рухаються по колосникам 10 та попадають до жолобу 13 Матеріал, який пройшов між колосниками 10 (пщрешітний продукт) попадає на нахилену просіювальну поверхню 4, закріплену на нерухомі рамі 2, рухається під дією власної ваги та на струнах 5 розділяється по крупності розділення у межах 613мм Надрешітний та пщрешітний продукт стру Фіг. нної поверхні висипається у жолоб 14 Для запобігання налипання вологого дріб'язку на струнах 5 просіювальної поверхні 4 струни обчищаються Очисники б, закріпленіна рухомій поверхні 3, яка встановлена на ролікоопорах 11, за допомогою кривошипно-шатунного механізму 12 роблять зворотно-поступальні рухи, при цьому металеві рейки 7 обчищають струни 5, які розташовані у отворах 8 металевих рейок 7 Установка просіювальної поверхні 3 колосниками дозволить запобігти пошкодження струн, а також знизити нагрузку на струнну просіювальну поверхню та створити умови для ефективного відсіву дрібних класів Виконання приводу у вигляді кривошипношатунного механізму та встановлення рами на ролікоопори спрощує конструкцію, а також не потребує додаткових втрат, як наприклад, пдропривод, пневмопривод та ІНШІ Технічним результатом корисної моделі є зниження нагрузки на струнну поверхню грохоту, запобігання пошкодження струн, отворен углов для ефективного відаву дріб'язку, спрощення конструкцГі та з цілому підвищення ефективності процесу розділення матеріалу. МІФ ft о/ я rii £191 v 1613 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
