Фільтр

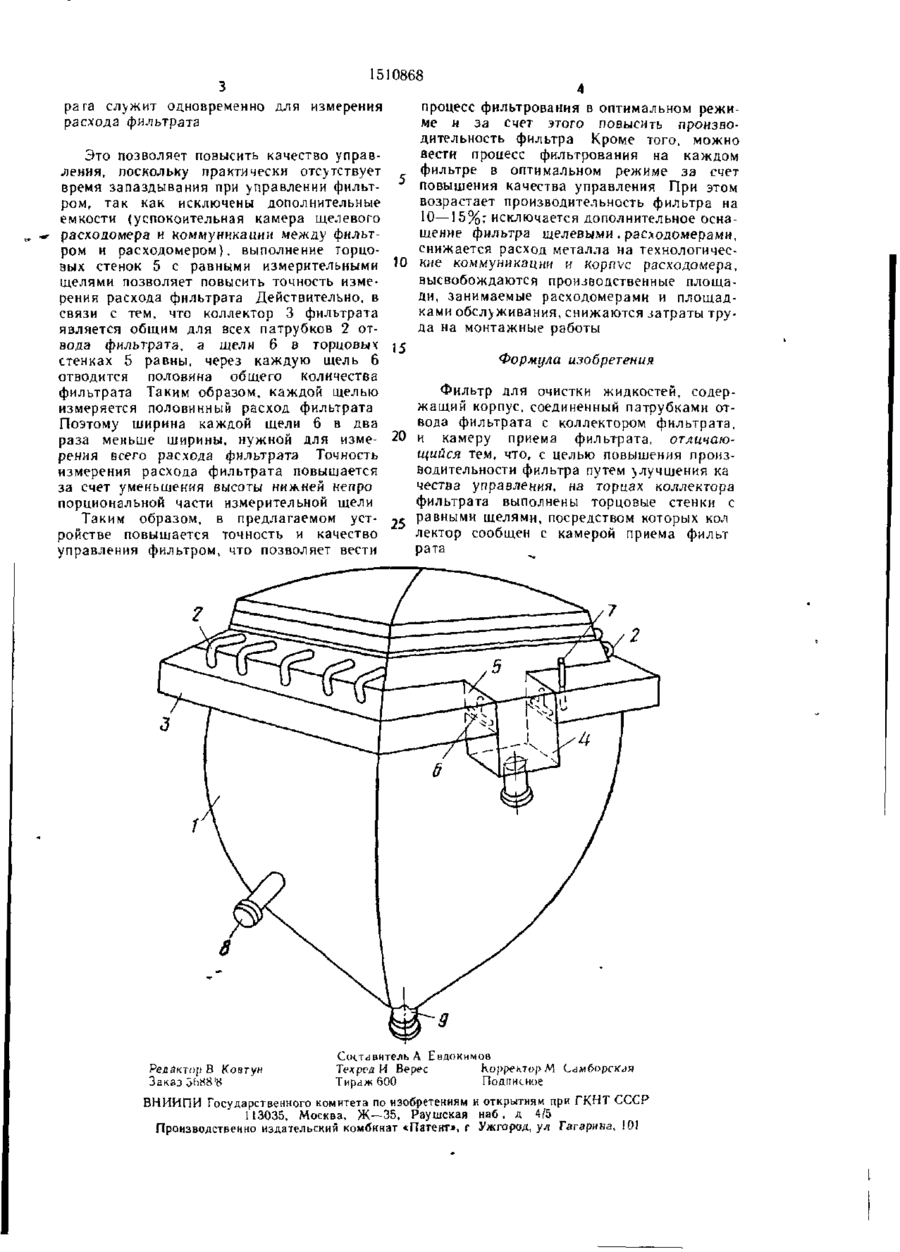

Изобретение относится к оборудованию для разделения жидких неоднородных систем методом фильтрования и может быть использовано в химической и пищевой промышленности, в частности для фильтрования соков в свеклосахарном производстве Цель изобретения — повышение производительности фильтра путем улучшения качества управления Фильтр для очистки жидкости содержит корпус, соединенный патрубками отвода фильтрата в коллектор фильтрата, который выполнен с торцовыми стенками, имеющими равные щели, посредством кото рых коллектор сообщен с камерой приема фильтрата В коллекторе установлен датчик уровня 1 ил Изобретение относится к оборудованию для разделения жидких неоднородных систем методом фильтрования и может быть использовано в химической и пищевой промышленности, в частности для фильтрования соков в свеклосахарном производстве Цель изобретения — повышение производительности фильтра путем улучшения качества управления На чертеже изображен фильтр, аксонометрия Фильтр содержит корпус 1 с патрубками 2 отвода фильтрата, связанными с коллектором 3 фильтрата, и камеру 4 приема фильтрата Торцовые стенки 5 коллектора фильтрата имеют равные щели 6, посредством которых коллектор сообщен с камерой прие ма фильтрата В коллекторе 3 установлен датчик 7 уровня Фильтр снабжен патрубками 8 подвода суспензии и отвода осадка 9 Фильтр работает следующим образом Нефильтрованная суспензия через патрубок 8 поступает в корпус 1 фильтра Фильтрат через патрубки 2 направляется в коллектор 3 фильтрата, откуда через щели 6 отводится в камеру 4 После определенного снижения уровня фильтрата в коллекторе 3, измеряемого датчиком 7, проводится реге нерация фильтра и осадок отводится через патрубок 9 Выполнение торцовых стенок коллектора фильтрата с равными щелями поз воляет отказаться от применения внешнего щелевого расходомера Коллектор 3 фильт 00 00 1510868 para служит одновременно для измерения расхода фильтрата процесс фильтрования в оптимальном режиме и за счет этого повысить производительность фильтра Кроме того, можно вести процесс фильтрования на каждом фильтре в оптимальном режиме за счет повышения качества управления При этом возрастает производительность фильтра на 10—15%; исключается дополнительное оснащение фильтра щелевыми . расдодомерами, снижается расход металла на технологичес10 кие коммуникации и Kopnvc расходомера, высвобождаются производственные площади, занимаемые расходомерами и площадками обслуживания, снижаются затраты труда на монтажные работы Это позволяет повысить качество управления, поскольку практически отсутствует время запаздывания при управлении фильтром, так как исключены дополнительные емкости (успокоительная камера щелевого расходомера и коммуникации между фильтром и расходомером), выполнение торцовых стенок 5 с равными измерительными щелями позволяет повысить точность измерения расхода фильтрата Действительно, в связи с тем, что коллектор 3 фильтрата является общим для всех патрубков 2 отвода фильтрата, а щели 6 в торцовых стенках 5 равны, через каждую щель 6 15 Формула изобретения отводится половина общего количества фильтрата Таким образом, каждой щелью Фильтр для очистки жидкостей, содеризмеряется половинный расход фильтрата жащий корпус, соединенный патрубками отПоэтому ширина каждой щели 6 в два вода фильтрата с коллектором фильтрата, раза меньше ширины, нужной для изме- 20 и камеру приема фильтрата, отличаюрения всего расхода фильтрата Точность щийся тем, что, с целью повышения произизмерения расхода фильтрата повышается водительности фильтра путем улучшения ка за счет уменьшения высоты нижней непро честаа управления, на торцах коллектора порциональной части измерительной щели фильтрата выполнены торцовые стенки с Таким образом, в предлагаемом уст- ус равными щелями, посредством которых кол лектор сообщен с камерой приема фильт ройстве повышается точность и качество рата управления фильтром, что позволяет вести 8 Редактор В Коегун Заказ оЬН8'8 Со(.т
