Пристрій для проведення рентгенівського комп’ютерного обстеження

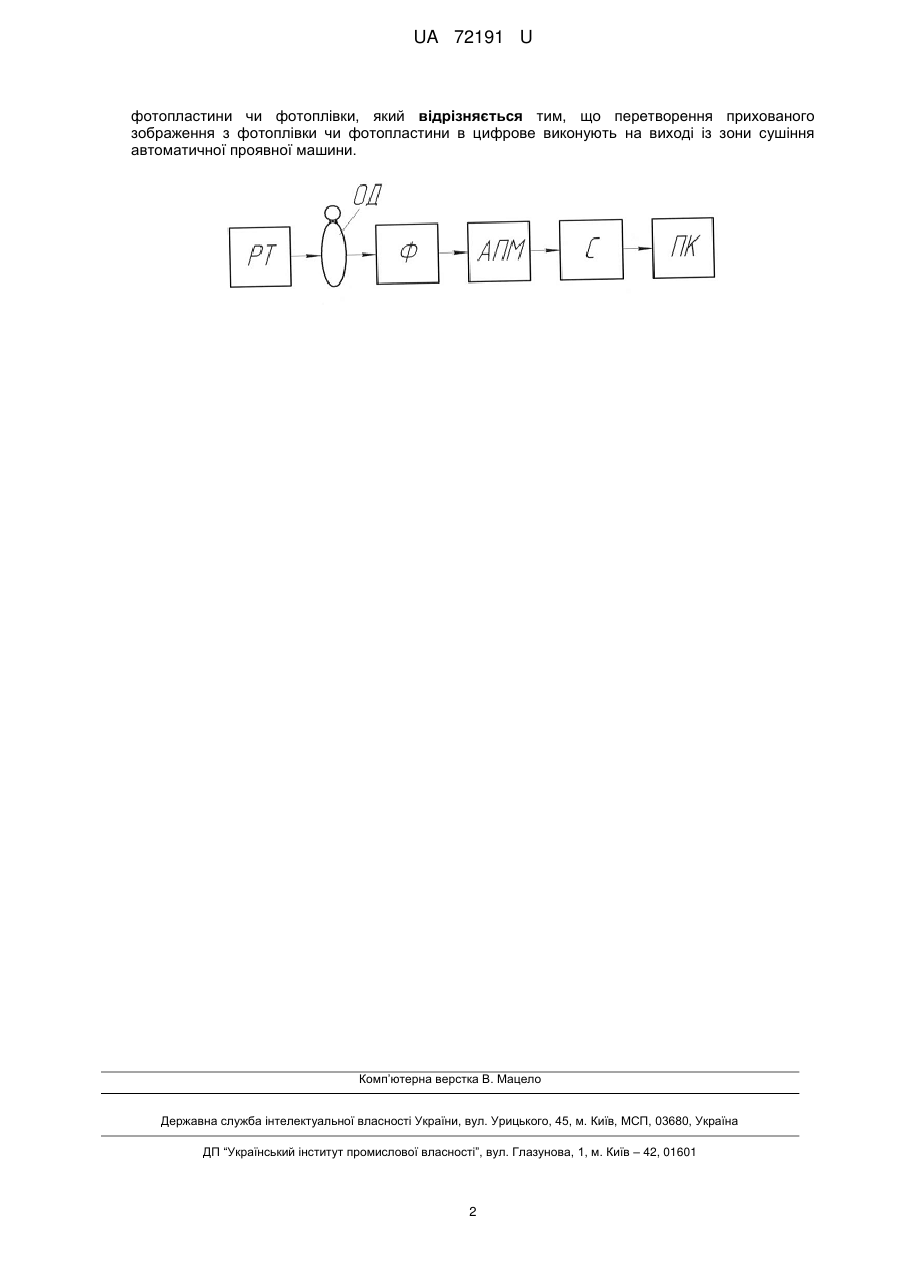

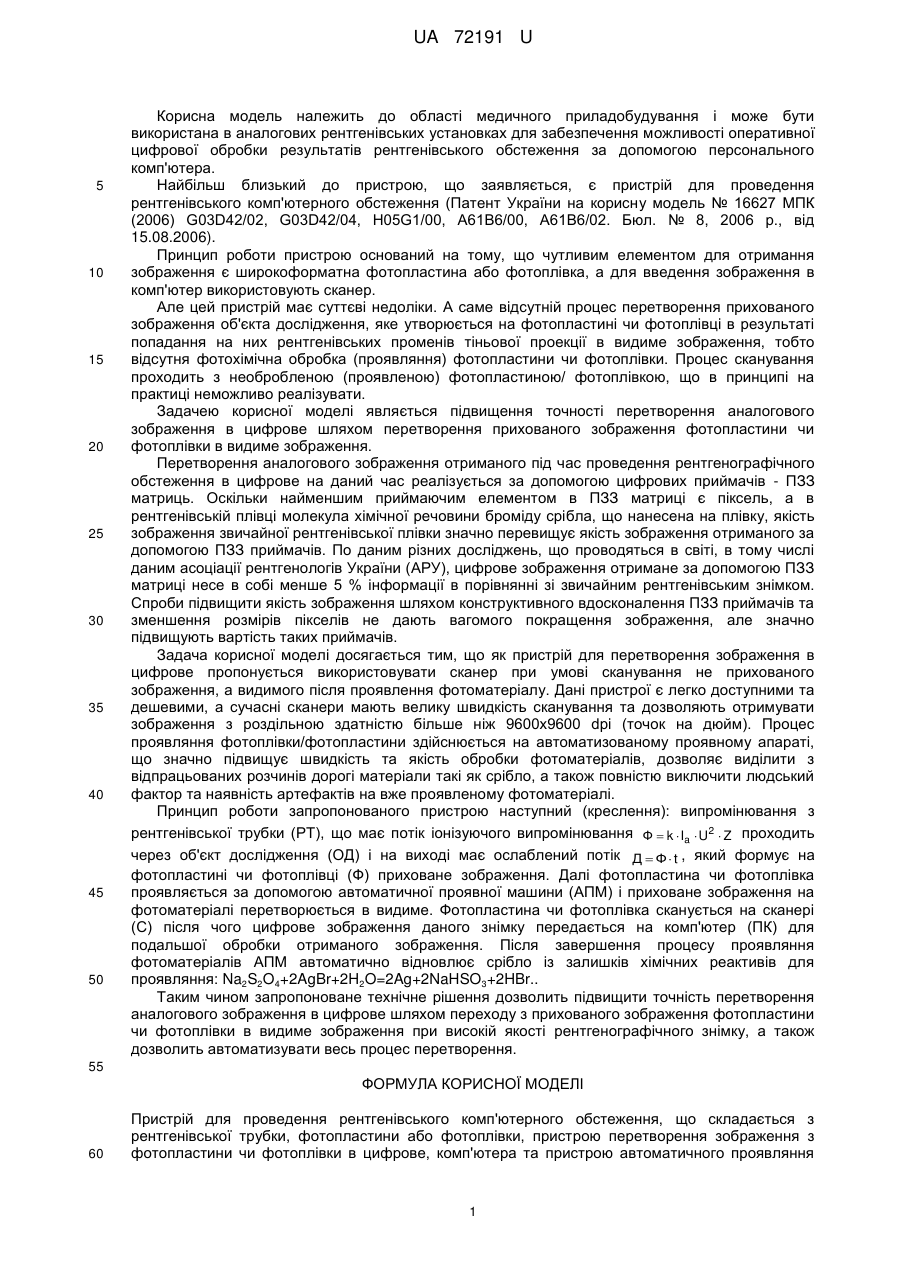

Реферат: Пристрій для проведення рентгенівського комп'ютерного обстеження складається з рентгенівської трубки, фотопластини або фотоплівки, пристрою перетворення зображення з фотопластини чи фотоплівки в цифрове, комп'ютера та пристрою автоматичного проявляння фотопластини чи фотоплівки. Перетворення прихованого зображення з фотоплівки чи фотопластини в цифрове виконують на виході із зони сушіння автоматичної проявної машини. UA 72191 U (12) UA 72191 U UA 72191 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області медичного приладобудування і може бути використана в аналогових рентгенівських установках для забезпечення можливості оперативної цифрової обробки результатів рентгенівського обстеження за допомогою персонального комп'ютера. Найбільш близький до пристрою, що заявляється, є пристрій для проведення рентгенівського комп'ютерного обстеження (Патент України на корисну модель № 16627 МПК (2006) G03D42/02, G03D42/04, H05G1/00, А61В6/00, А61В6/02. Бюл. № 8, 2006 p., від 15.08.2006). Принцип роботи пристрою оснований на тому, що чутливим елементом для отримання зображення є широкоформатна фотопластина або фотоплівка, а для введення зображення в комп'ютер використовують сканер. Але цей пристрій має суттєві недоліки. А саме відсутній процес перетворення прихованого зображення об'єкта дослідження, яке утворюється на фотопластині чи фотоплівці в результаті попадання на них рентгенівських променів тіньової проекції в видиме зображення, тобто відсутня фотохімічна обробка (проявляння) фотопластини чи фотоплівки. Процес сканування проходить з необробленою (проявленою) фотопластиною/ фотоплівкою, що в принципі на практиці неможливо реалізувати. Задачею корисної моделі являється підвищення точності перетворення аналогового зображення в цифрове шляхом перетворення прихованого зображення фотопластини чи фотоплівки в видиме зображення. Перетворення аналогового зображення отриманого під час проведення рентгенографічного обстеження в цифрове на даний час реалізується за допомогою цифрових приймачів - ПЗЗ матриць. Оскільки найменшим приймаючим елементом в ПЗЗ матриці є піксель, а в рентгенівській плівці молекула хімічної речовини броміду срібла, що нанесена на плівку, якість зображення звичайної рентгенівської плівки значно перевищує якість зображення отриманого за допомогою ПЗЗ приймачів. По даним різних досліджень, що проводяться в світі, в тому числі даним асоціації рентгенологів України (АРУ), цифрове зображення отримане за допомогою ПЗЗ матриці несе в собі менше 5 % інформації в порівнянні зі звичайним рентгенівським знімком. Спроби підвищити якість зображення шляхом конструктивного вдосконалення ПЗЗ приймачів та зменшення розмірів пікселів не дають вагомого покращення зображення, але значно підвищують вартість таких приймачів. Задача корисної моделі досягається тим, що як пристрій для перетворення зображення в цифрове пропонується використовувати сканер при умові сканування не прихованого зображення, а видимого після проявлення фотоматеріалу. Дані пристрої є легко доступними та дешевими, а сучасні сканери мають велику швидкість сканування та дозволяють отримувати зображення з роздільною здатністю більше ніж 9600x9600 dpi (точок на дюйм). Процес проявляння фотоплівки/фотопластини здійснюється на автоматизованому проявному апараті, що значно підвищує швидкість та якість обробки фотоматеріалів, дозволяє виділити з відпрацьованих розчинів дорогі матеріали такі як срібло, а також повністю виключити людський фактор та наявність артефактів на вже проявленому фотоматеріалі. Принцип роботи запропонованого пристрою наступний (креслення): випромінювання з рентгенівської трубки (РТ), що має потік іонізуючого випромінювання Ф  k  Ia  U2  Z проходить через об'єкт дослідження (ОД) і на виході має ослаблений потік Д  Ф  t , який формує на фотопластині чи фотоплівці (Ф) приховане зображення. Далі фотопластина чи фотоплівка проявляється за допомогою автоматичної проявної машини (АПМ) і приховане зображення на фотоматеріалі перетворюється в видиме. Фотопластина чи фотоплівка сканується на сканері (С) після чого цифрове зображення даного знімку передається на комп'ютер (ПК) для подальшої обробки отриманого зображення. Після завершення процесу проявляння фотоматеріалів АПМ автоматично відновлює срібло із залишків хімічних реактивів для проявляння: Na2S2O4+2AgBr+2H2O=2Ag+2NaHSO3+2HBr.. Таким чином запропоноване технічне рішення дозволить підвищити точність перетворення аналогового зображення в цифрове шляхом переходу з прихованого зображення фотопластини чи фотоплівки в видиме зображення при високій якості рентгенографічного знімку, а також дозволить автоматизувати весь процес перетворення. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для проведення рентгенівського комп'ютерного обстеження, що складається з рентгенівської трубки, фотопластини або фотоплівки, пристрою перетворення зображення з фотопластини чи фотоплівки в цифрове, комп'ютера та пристрою автоматичного проявляння 1 UA 72191 U фотопластини чи фотоплівки, який відрізняється тим, що перетворення прихованого зображення з фотоплівки чи фотопластини в цифрове виконують на виході із зони сушіння автоматичної проявної машини. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
