Просіваюча поверхня грохота

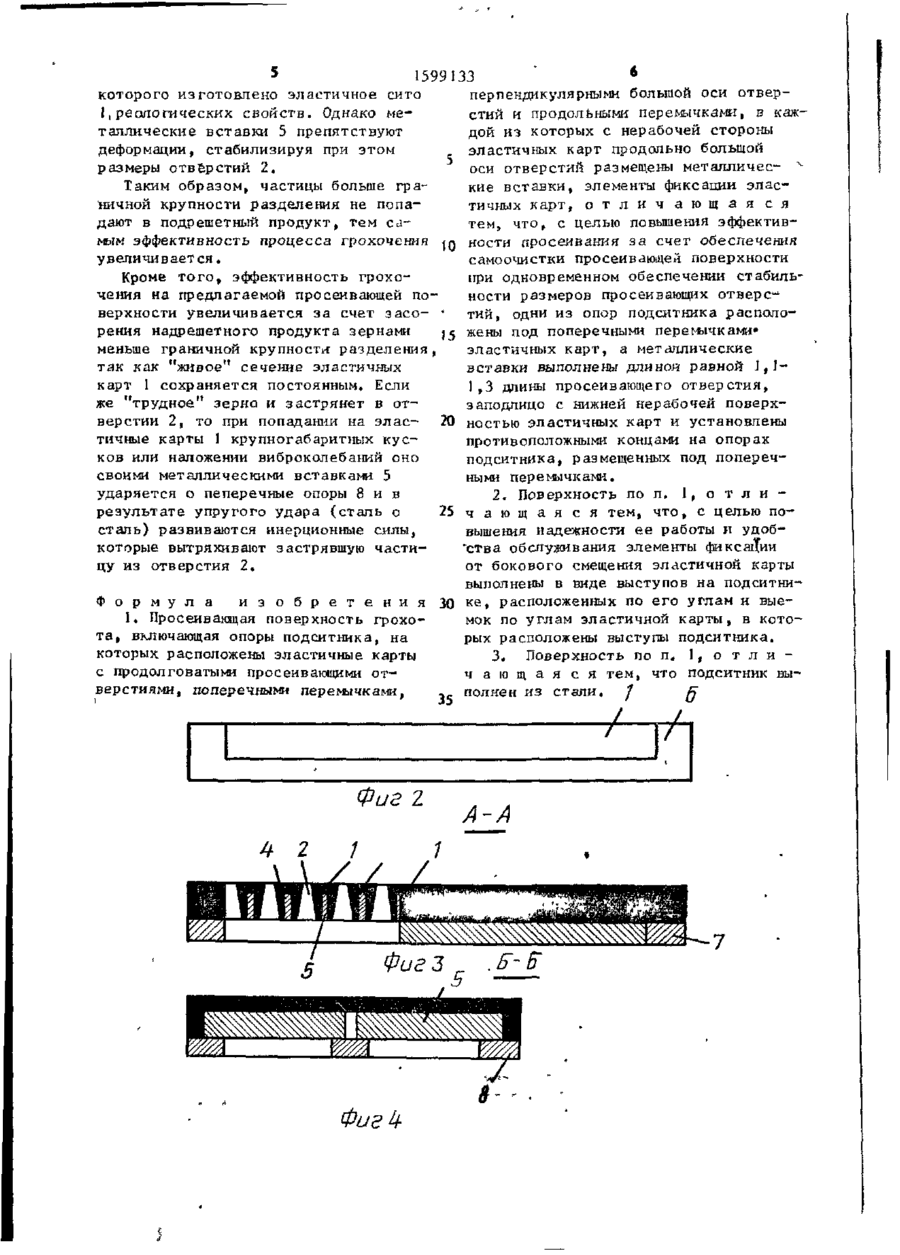

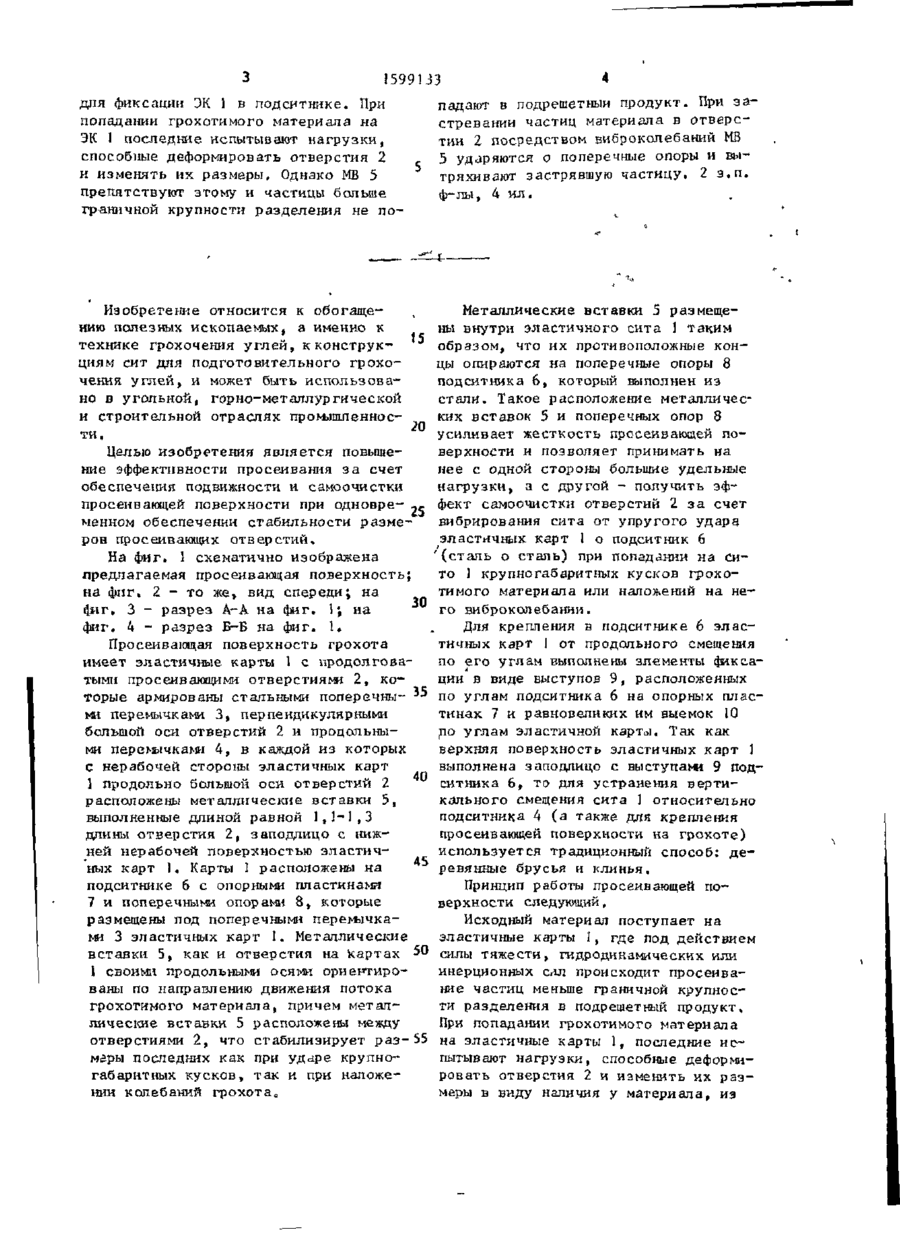

Изобретение касается обогащения полезных HCKonaeNWx и предназначено для подготовительного грохочения углей. Цель - повышение эффективности просеивания за счет обеспечения подвижности-и са моочистки просеивающей поверхности грохота при одновременном обеспечении стабильности размеров просеивающих продолговатых отверстий и повышение надежности работы и удобства обслуживания. Эластичные карты (ЭК) 1 с продолговатыми просеивающими отверстиями 2, поперечными 3 и продольными 4 перемычками (П) расположены на подситнике из стали с опорными пластинами и поперечными опорами, расположенными под поперечными П 3. С нерабочей стороны ЭК 1 продольно ^большой оси отверстий 2 размещены металлические вставки (MB) 5. - Выполнены M 5 B длиной, равной 1,1-1,3 длины просеи-< вающего отверстия 2, заподлицо с нижней нерабочей поверхностью Э 1 и усК тановлены противоположными концами на поперечных опорах*,По углам на подситнике выполнены выступы 9, а по углам ЭК ] - ответные им выемки ' 10 "«fey 1599133 для фиксации ЭК 1 в подситнике. При попадании грохотимого материала на ЭК 1 последние испытывают нагрузки, способные деформировать отверстия 2 и изменять их размеры. Однако М 5 Б препятствуют этому и частицы больше граничной крупности разделения не по падают в подрешетныи продукт. При застревании частиц материала в отверстии 2 посредством виброколебаний М Б 5 ударяются о поперечные опоры и вытряхивают застрявшую частицу. 2 з . п . ф-лы, 4 и л . Изобретение относится к обогащению полезных ископаемых, а именно к технике грохочения у г л е й , к конструк- 15 циям сит для подготовительного грохочения у г л е й , и может быть использовано в угольной, горно-металлургической и строительной отраслях промлшленности. Целью изобретения является повышение эффективности просеивания з а счет обеспечения подвижности и самоочистки просеивающей поверхности при одновре- . менном обеспечении стабильности размеров просеивающих отверстий. На фиг. 1 схематично изображена предлагаемая просеивающая поверхность; на фиг. 2 - то же, вид спереди; на 30 ijiir» 3 - разрез А-А на фиг. 1; на Металлические вставки 5 размещены внутри эластичного сита 1 таким образом, что их противоположные концы опираются на поперечные опоры 8 подситника 6, который выполнен из стали. Такое расположение металлических вставок 5 и поперечных опор 8 усиливает жесткость просеивающей поверхности и позволяет принимать на нее с одной стороны большие удельные нагрузки, а с другой - получить эффект самоочистки отверстий 2 з а счет вибрирования сита от упругого удара эластичных карт 1 о подситник 6 ' ( с т а л ь о сталь) при попадании на сито 1 крупногабаритных кусков грохотимого материала или наложений на него виброколебанни. фиг, 4 - разрез Б-Б на фиг. 1. Просеивающая поверхность грохота имеет эластичные карты 1 с продолговатыми просеивающими отверстиями 2, которые армированы стальными поперечны,_ 35 ми перемычками 3» перпендикулярными большой оси отверстий 2 и продольными перемычками 4, в каждой из которых с нерабочей стороны эластичных карт 40 1 продольно большой оси отверстий 2 расположены металлические вставки 5, выполненные длиной равной 1,1-1 ,3 длины отверстия 2, заподлицо с нижней нерабочей поверхностью эластич45 ных карт 1. Карты 1 расположены на подситнике 6 с опорными пластинами 7 и поперечными опорами 8, которые размещены под поперечными перемычками 3 эластичных карт 1. Металлические вставки 5, как и отверстия на картах 50 1 своими продольными осями ориентированы по направлению движения потока грохотимого материала, причем металлические вставки 5 расположены между отверстиями 2, что стабилизирует р а з - 5 5 мары последних как при ударе крупногабаритных кусков, так и при наложении колебаний грохота ц Для крепления в подситнике 6 эластичных карт I от продольного смещения по его углам выполнены элементы фиксации в виде выступов 9, расположенных по углам подситника 6 на опорных пластинах 7 и равновеликих им выемок 10 по углам эластичной картоі. Так как верхняя поверхность эластичных карт 1 выполнена заподлицо с в ы с т у п а в 9 подситника 6 Г то для устранения вертикального смещения сита 1 относительно подситника 4 (а также для крепления просеивающей поверхности на грохоте) используется традиционный способ; д е ре вя иные брус ья и кли нья. Принцип работы просеивающей поверхности следующий, Исходный материал поступает на эластичные карты 1, где под действием силы тяжести, гидродинамических или инерционных сил происходит просеивание частиц меньше граничной крупности разделения в подрешетныи продукт. При попаданиигрохотимого материала на эластичные карты 1, последние и с пытывают нагрузки, способные деформировать отверстия 2 и изменить их р а з меры в виду наличия у материала, из 6 5 15991 33 ' которого изготовлено эластичное сито перпендикулярными большой оси отвер1,реологических свойств. Однако местий и продольными перемычками, в кажталлические вставки 5 препятствуют дой из которых с нерабочей стороны деформации, стабилизируя при этом эластичных карт продольно большой v размеры отверстий 2, оси отверстий размещены металличесТаким образом, частицы больше гракие вставки, элементы фиксации эласничной крупности разделения не попатичных карт, о т л и ч а ю щ а я с я дают в подрешетный продукт, тем сатем, что, с целью повышения эффективмым эффективность процесса грохочения 10 ности просеивания за счет обеспечения увеличивается. самоочистки просеивающей поверхности при одновременном обеспечении стабильКроме того, эффективность грохоности размеров просеивающих отверсчения на предлагаемой просеивающей потий, одни из опор подситника располоверхности увеличивается за счет засорения надрешетного продукта зернами 15 жены под поперечными перемычками* эластичных карт, а металлические меньше граничной крупности разделения, вставки выполнены ДЛИНОЙ равной і , ! " так как "живое" сечение эластичных 1,3 длины просеивающего отверстия, карт 1 сохраняется постоянным. Если заподлицо с нижней нерабочей поверхже "трудное" зерна и застрянет в отверстии 2, то при попадании на элас- 20 ностью эластичных карт и установлены противоположными концами на опорах тичные карты 1 крупногабаритных кусподситника, размещенных под поперечков или наложении виброколебаний оно ными перемычками. своими металлическими вставками 5 ударяется о пеперечные опоры 8 и в 2. Поверхность по п. ^ о т л и результате упругого удара (сталь о 25 ч а ю щ а я с я тем, что, с целью посталь) развиваются инерционные силы, вышения надежности ее работы л удобкоторые вытряхивают застрявшую части'ства обслуживания элементы фиксации цу из отверстия 2. от бокового смещения эластичной карты выполнены в виде выступов на подситниФ о р м ула и з о б р е т е н и я 30 ке, расположенных по его углам и вые1. Просеивающая поверхность грохомок по углам эластичной карты, в котота, включающая опоры подситника, на рых р а сположены вы ступы подси т ник а, которых расположены эластичные карты 3. Поверхность по л, ^ о т л и с продолговатыми просеивающими отч а ю щ а я с я тем, что подситник выверстиями, поперечными перемычками, полнен из стали. / fi Фиг 1 4 2 А-А 1 Фиг 3 ФигЦ .£_£ 1599133 Редактор 10,Середа Составитель С.Шестакова Гехред М.Дидык Корректор А.Осаупенко Заказ 3108 Тираж 520 Подписное ВНИИЇІИ Государственного комитета по изобретениям и открытиям при ГКИТ CQCP 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г , Ужгород, ул. Гагарина, 101
