Механізм приводу ріжучого апарату

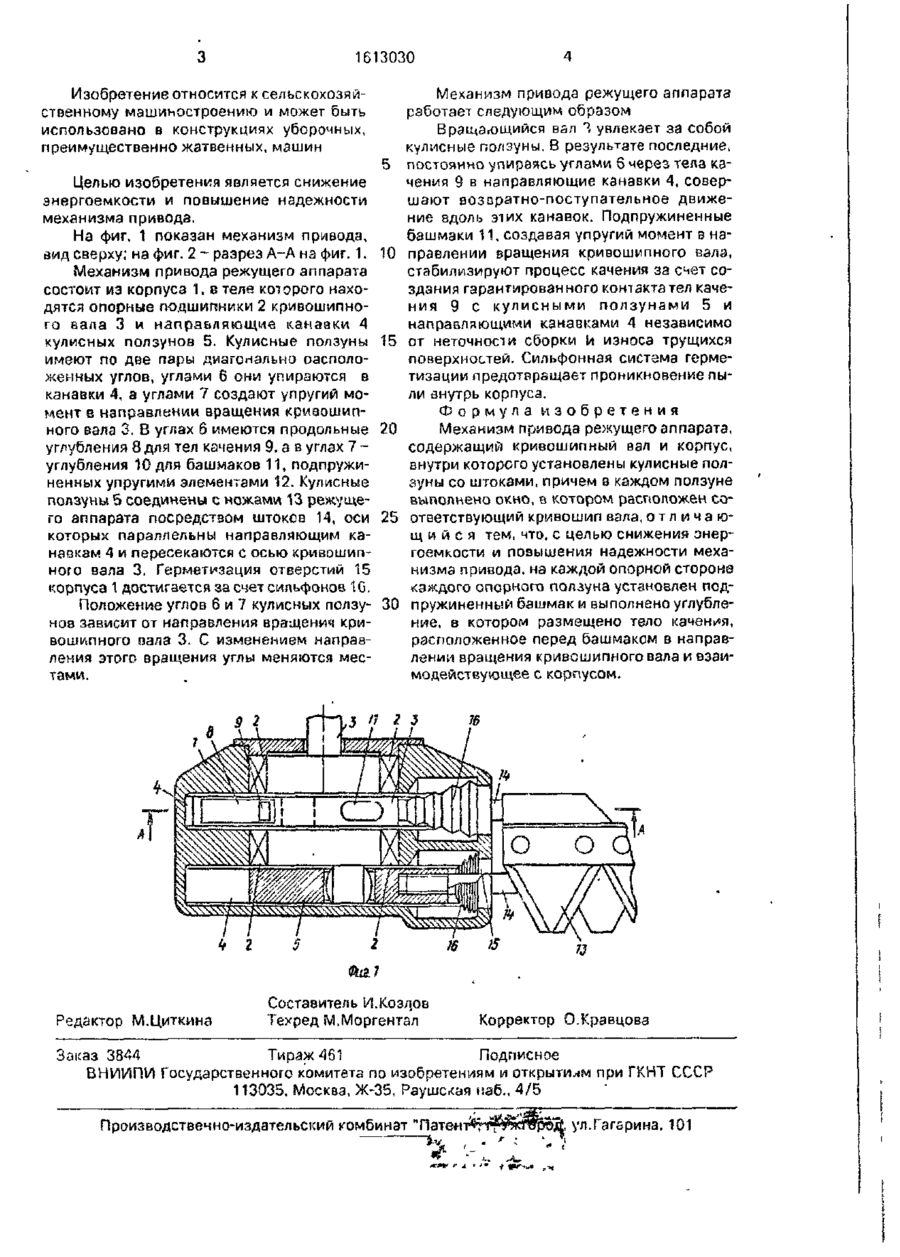

Изобртение относится к сельскохозяйственному машиностроению в частности к приводам режущих аппаратов жаток Цель [Л 6 1 9 С 5 11 7 ,0 s • а со О со о Ю 8 Фаг г 9 6 1613030 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях уборочных, преимущественно жатвенных, машин 5 Целью изобретения является снижение энергоемкости и повышение надежности механизма привода. На фиг. 1 показан механизм привода, вид сверху; на фиг. 2 - разрез А-А на фиг. 1. 10 Механизм привода режущего аппарата состоит из корпуса 1, в теле которого находятся опорные подшипники 2 кривошипного вала 3 и направляющие канавки 4 кулисных ползунов 5. Кулисные ползуны 15 имеют по две пары диагонально оасположенных углов, углами 6 они упираются в канавки 4, а углами 7 создают упругий момент в направлении вращения крыаошипного вала 3. В углах 6 имеются продольные 20 углубления 8 для тел качения 9, а в углах 7 углубления 10 для башмаков 11, подпружиненных упругими элементами 12. Кулисные ползуны 5 соединены с ножами 13 режущего аппарата посредством штоков 14, оси 25 которых параллельны направляющим канавкам 4 и пересекаются с осью кривошипного вала 3. Герметизация отверстий 15 корпуса 1 достигается за счет смпьфонов 1G. Положение углов 6 и 7 кулисных ползу- 30 нов зависит от направления вращении кривошипного вала 3. С изменением направления этого вращения углы меняются местами. Механизм привода режущего аппарата работает следующим образом Вращающийся вал Т увлекает за собой кулисные ползуны. В результате последние, постоянно упираясь углами 6 через тела качения 9 в направляющие канавки 4, совершают возоратно-поступательное движение вдоль этих канавок. Подпружиненные башмаки 11, создавая упругий момент в направлении вращения кривошипного ЕЭЛЗ, стабилизируют процесс качения за счет создания гарантированного контакта тел качения 9 с кулисными ползунами 5 и направляющими канавками 4 независимо от неточности сборки и износа трущихся поверхностей. Сильфоннзя система герметизации предотвращает проникновение пыли внутрь корпуса. Формула изобретения Механизм привода режущего аппарата, содержащий кривошипный вал и корпус, внутри которого установлены кулисные ползуны со штоками, причем в каждом ползуне выполнено окно, о котором расположен соответствующий кривошип вала, о т л и ч а ю щ и й с я тем, что, с целью снижения энергоемкости и повышения надежности механизма привода, на каждой опорной стороне каждого опорного ползуна установлен подпружиненный башмак и выполнено углубление, в котором размещено тело качения, расположенное перед башмакам в направлении вращения кривошипного вала и взаимодействующее с корпусом. 12 Редактор М.Циткинз Составитель И.Козлов Техред М.Моргентал Корректор О.Кравцова Заказ 3844 Тираж 461 Подписное ВНИИПИ Государственного комитета по изобретениям и открытием при ГКНТ СССР 113035, Москва, Ж-35. Рэушслая изб., 4/5 Производственно-издательский комбинат "Патеит^тї^^ІЩгЬ'Ц, ул.Гагарина, 101
