Бункер-живильник

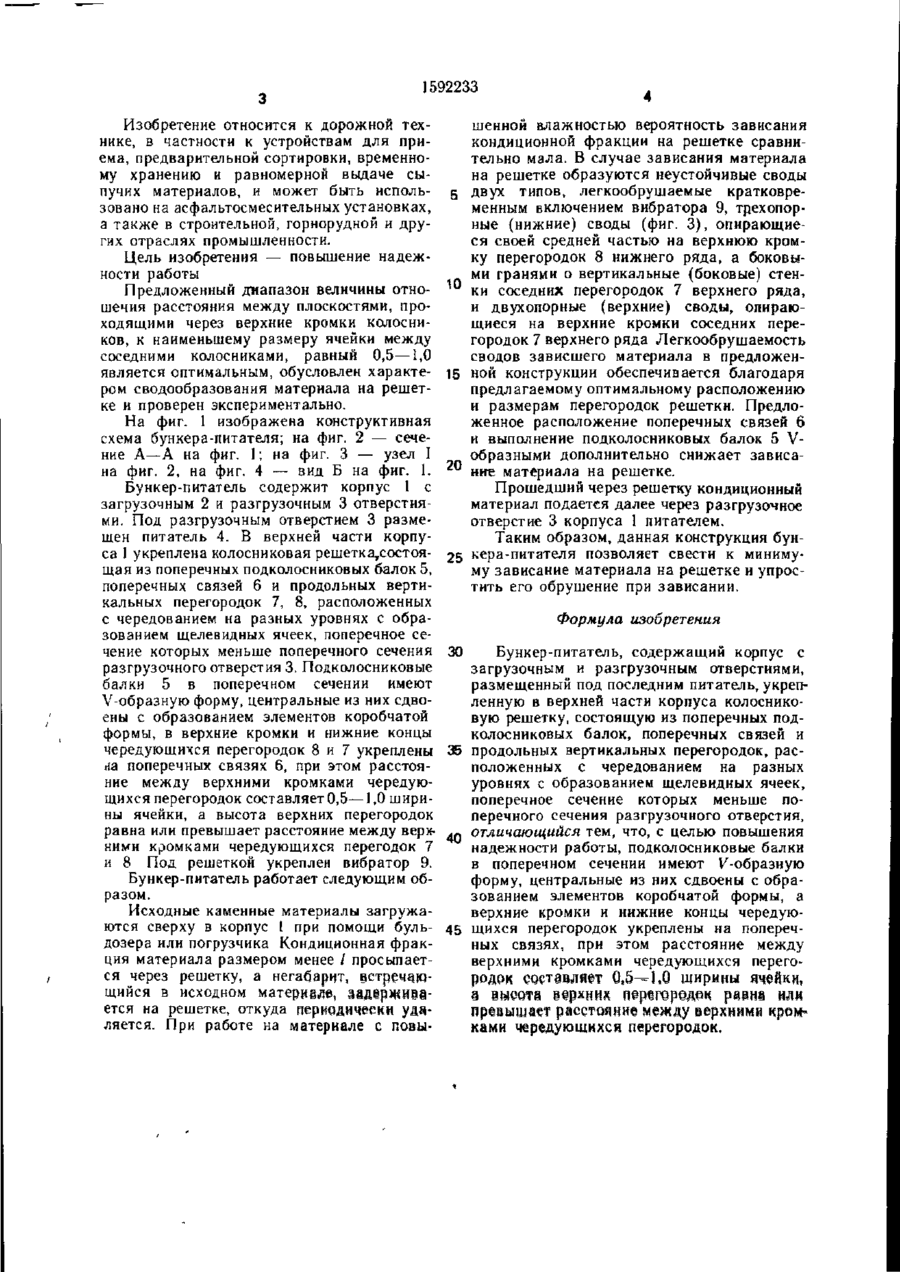

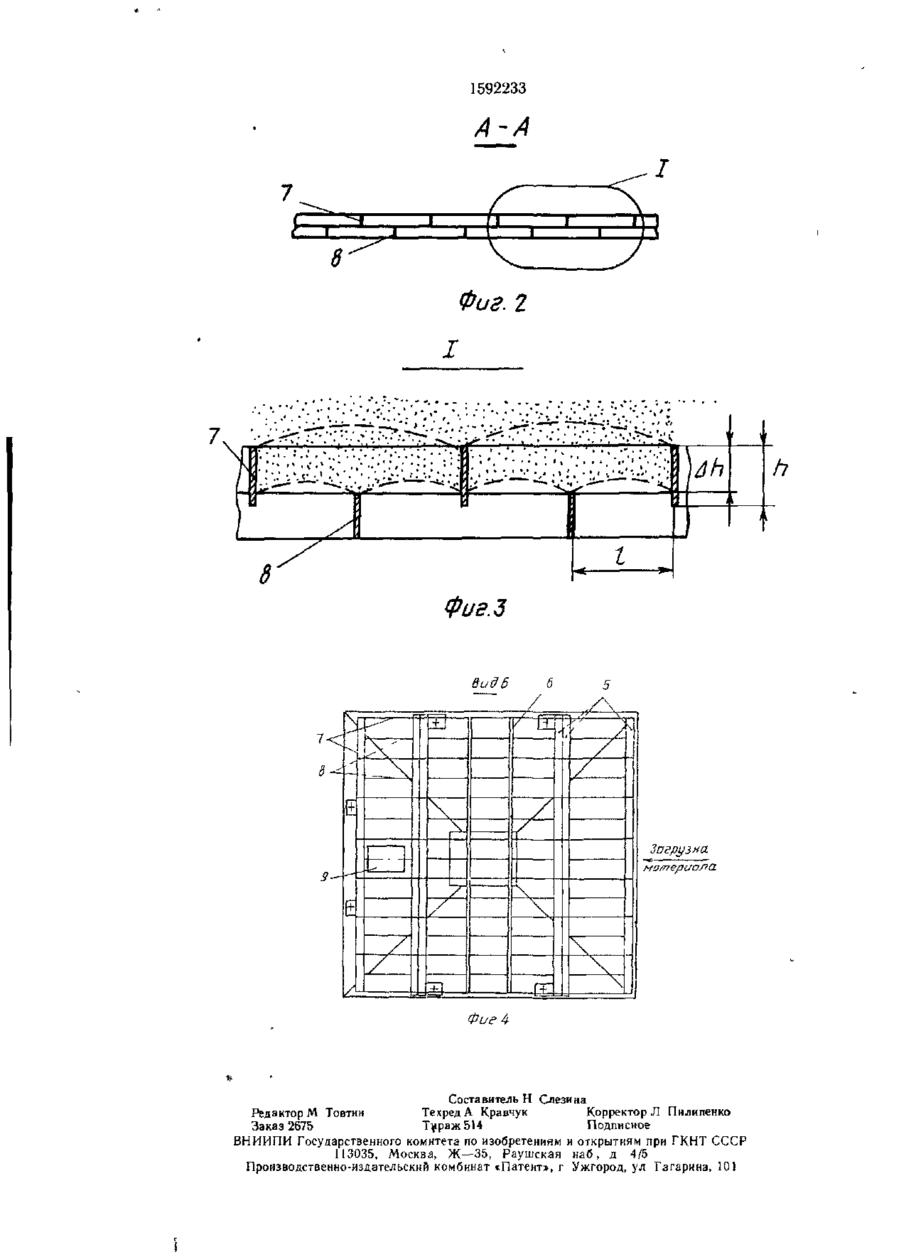

Изобретение относится к устройствам для приема, предварительной сортировки, временному хранению и равномерной выдаче сыпучих материалов. Цель изобретения — повышение надежности работы. Бункер-питатель содержит корпус 1 с загру зочным 2 и разгрузочным 3 отверстиями. В загрузочном отверстии установлена колосниковая решетка со щелевидными ячейками, выполненная из перегородок 7, 8, поперечных связей 6 и подколосниковых балок 5 Верхние кромки перегородок 7 и 8 расположены поочередно и расстояние между их верхними кромками составляет 0,5— J,0 ширины ячейки. Высота верхних перегородок равна или превышает это расстояние. Поперечные связи 6 соединяют нижние концы верхних перегородок 7 с верхними кромками нижних перегородок 8. Подколосниковые балки 5 выполнены V-образными. Под решеткой установлены вибратор 9 и амортизаторы. Под разгрузочным отверстием 3 расположен питатель 4. 4 ил •7,8 со со Фиг 1 1592233 Изобретение относится к дорожной технике, в частности к устройствам для приема, предварительной сортировки, временному хранению и равномерной выдаче сыпучих материалов, и может быть использовано на асфальтосмесительных установках, а также в строительной, горнорудной и других отраслях промышленности. Цель изобретения — повышение надежности работы Предложенный диапазон величины отношения расстояния между плоскостями, проходящими через верхние кромки колосников, к наименьшему размеру ячейки между соседними колосниками, равный 0,5—1,0 является оптимальным, обусловлен характером сводообразования материала на решетке и проверен экспериментально. На фиг. 1 изображена конструктивная схема бункера-питателя; на фиг. 2 — сечение А—А на фиг. 1; на фиг. 3 — узел I на фиг. 2, на фиг. 4 — вид Б на фиг. 1. Бункер-питатель содержит корпус 1 с загрузочным 2 и разгрузочным 3 отверстиями. Под разгрузочным отверстием 3 размещен питатель 4. В верхней части корпуса 1 укреплена колосниковая решетка,состоящая из поперечных подколосниковых балок 5, поперечных связей 6 и продольных вертикальных перегородок 7, 8, расположенных с чередованием на разных уровнях с образованием щелевидных ячеек, поперечное сечение которых меньше поперечного сечения разгрузочного отверстия 3. Подколосниковые балки 5 в поперечном сечении имеют V-образную форму, центральные из них сдвоены с образованием элементов коробчатой формы, в верхние кромки и нижние концы чередующихся перегородок 8 и 7 укреплены на поперечных связях 6, при этом расстояние между верхними кромками чередующихся перегородок составляет0,5—1,0 ширины ячейки, а высота верхних перегородок равна или превышает расстояние между верхними кромками чередующихся перегодок 7 и 8 Под решеткой укреплен вибратор 9. Бункер-питатель работает следующим образом. Исходные каменные материалы загружаются сверху в корпус 1 при помощи бульдозера или погрузчика Кондиционная фракция материала размером менее / просыпается через решетку, а негабарит, встречающийся в исходном материале, задерживается на решетке, откуда периодически удаляется. При работе на материале с повы 5 15 20 25 шеннои влажностью вероятность зависания кондиционной фракции на решетке сравнительно мала. В случае зависания материала на решетке образуются неустойчивые своды двух типов, легкообрушаемые кратковременным включением вибратора 9, трехопорные (нижние) своды (фиг. 3), опирающиеся своей средней частью на верхнюю кромку перегородок 8 нижнего ряда, а боковыми гранями о вертикальные (боковые) стенки соседних перегородок 7 верхнего ряда, и двухопорные (верхние) своды, опирающиеся на верхние кромки соседних перегородок 7 верхнего ряда Легкообрушаемость сводов зависшего материала в предложенной конструкции обеспечивается благодаря предлагаемому оптимальному расположению и размерам перегородок решетки. Предложенное расположение поперечных связей 6 и выполнение подколосниковых балок 5 Vобразными дополнительно снижает зависание материала на решетке. Прошедший через решетку кондиционный материал подается далее через разгрузочное отверстие 3 корпуса 1 питателем. Таким образом, данная конструкция бункера-питателя позволяет свести к минимуму зависание материала на решетке и упростить его обрушение при зависании. Формула изобретения 30 Бункер-питатель, содержащий корпус с загрузочным и разгрузочным отверстиями, размещенный под последним питатель, укрепленную в верхней части корпуса колосниковую решетку, состоящую из поперечных подколосниковых балок, поперечных связей и 35 продольных вертикальных перегородок, расположенных с чередованием на разных уровнях с образованием щелевидных ячеек, поперечное сечение которых меньше поперечного сечения разгрузочного отверстия, отличающийся тем, что, с целью повышения 4 0 надежности работы, подколосниковые балки в поперечном сечении имеют V-образную форму, центральные из них сдвоены с образованием элементов коробчатой формы, а верхние кромки и нижние концы чередую45 шихся перегородок укреплены на поперечных связях, при этом расстояние между верхними кромками чередующихся перегородок составляет 0,5—1,0 ширины ячейки, а высота верхних перегородок равна илн превышает расстояние между верхними кромками чередующихся перегородок. 1592233 A-A I fa Г ~7 8 Фиг. 2 і 1' !• h '' фиг.З Загрузни Фиг 4 Составитель Н Слезина Редактор М Товтин Техред А Кравчук Корректор Л Пилипенко Заказ 2675 Т^раж 514 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
