Пристрій для кріплення обтічника до робочого колеса вентилятора газотурбінного двигуна

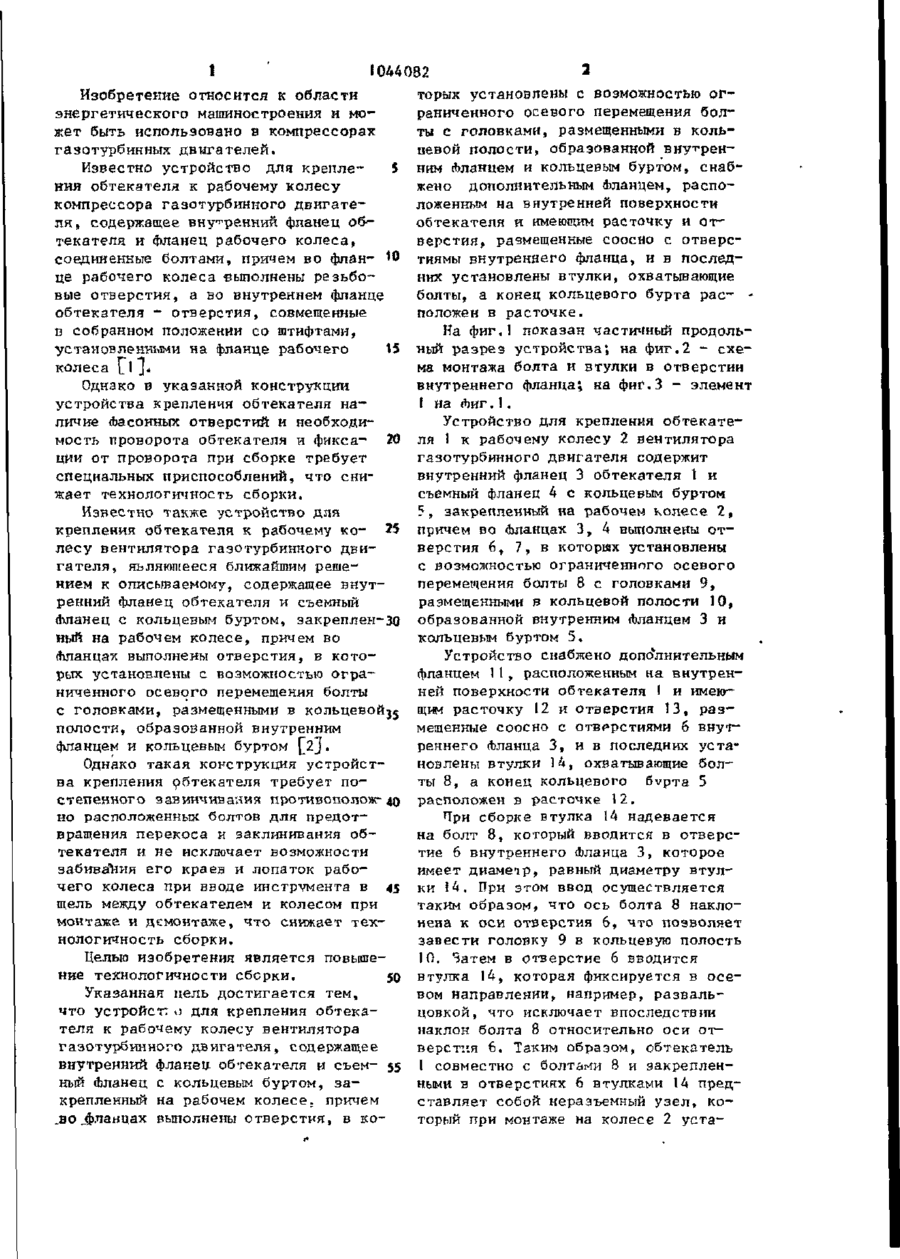

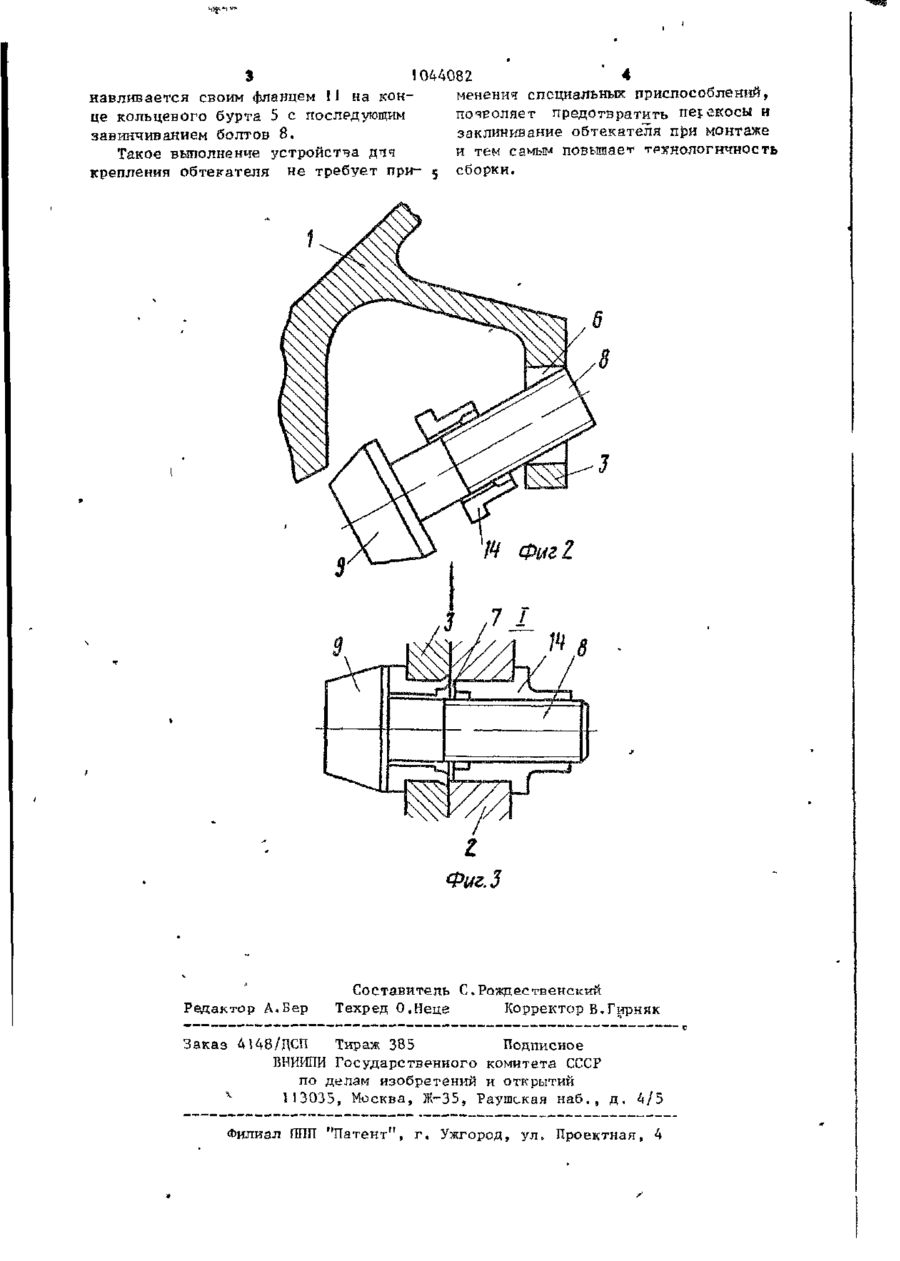

ОПУБЛИКОВАНО Ч О С0 і 33 СОЮЗ СОВЕТСКИХ СОІ^ЛМСТИЧЕСНИХ РЕСПУБЛИН a» J J(5» F Oh p 29/32 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н (21) 3434791/25-06 (22) 22.03.82 (72) А.А.Морозов и Б.П.Однокоз (53) 621.515(088.8) (56) 1. Патент С А № 3799693, Ш кл. 415-122 Р , опубл. 1973. 2. Авторское свидетельство СССР № 372366, к л . F 02 К П / 0 0 , опубл. 1972. ( 5 4 ) ( 5 7 ) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОБТЕКАТЕЛЯ К РАБОЧЕМУ КОЛЕСУ ВЕНТИЛЯТОРА ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, с о держащее внутренний Аланец обтекателя и съемный фланец с кольцевым буртом, закрепленный на рабочем колесе, причем во фланцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой полости, образованной внутренним сЬланцем и кольцевым буртом, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения технологичности сборки, устройство снабжено дополнительным фланцем, расположенным на внутренней поверхности обтекателя, и имеющим расточку и отверстия, р а з мещенные соосно с отверстиями внутреннего фланца, и в последних установлены втулки, охватывающие болты, а конец кольцевого бурта расположен в расточке. РЛФ-К* гп*. 1 1044082 Изобретение относится к области энергетического машиностроения и может быть использовано в компрессорах газотурбинных двигателей. Известно устройство для кремле5 ния обтекателя к рабочему колесу компрессора газотурбинного двигателя,, содержащее внутренний фланец об^текателя и фланец рабочего колеса, соединенные болтами, причем во флзн- 10 це рабочего колеса выполнены резьбовые отверстия, а во внутреннем фланце обтекателя - отверстия, совмещенные в собранном положении со штифтами, установленными на фланце рабочего 15 колеса О J* Однако в указанной конструкции устройства крепления обтекателя наличие Аасонных отверстий и необходимость проворота обтекателя и фикса- 20 ции от проворота при сборке требует специальных приспособлений, что снижает технологичность сборки. Известно также устройство для крепления обтекателя к рабочему ко- 25 лесу вентилятора газотурбинного двигателя, являющееся ближайшим решением к описываемому, содержащее внутренний фланец обтекателя и съемный Фланец с кольцевым буртом, закреплен-30 ный на рабочем колесе, причем во (Нпанцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой^ полости, образованной внутренним фланцем и кольцевым буртом [2~} • Однако такая конструкция устройства крепления обтекателя Т ребует постепенного завинчивания противополож-до но расположенных болтов для предотвращения перекоса и заклинивания обтекателя и не исключает возможности забивания его краев и лопаток рабочего колеса при вводе инструмента в 45 щель между обтекателем и колесом при монтаже и демонтаже, что снижает технологичность сборки. Целью изобретения является повышение технологичности сборки. 50 Указанная цель достигается тем, что устройст; о для крепления обтекателя к рабочему колесу вентилятора газотурбинного двигателя, содержащее внутренний фланец обтекателя и съем- 55 ный (Ьланец с кольцевым буртом, закрепленный на рабочем колесе, причем _во „фланцах выполнены отверстия, в ко торых установлены с возможностью ограниченного осевого перемещения болты с головками, размещенными в кольцевой полости, образованной внутренним (Ьланцем и кольцевым буртом, снабжено дополнительным бшанцем, расположенным на внутренней поверхности обтекателя и имеющим расточку и отверстия, размещенные соосно с отверстиямы внутреннего фланца, и в последних установлены втулки, охватывающие болты, а конец кольцевого бурта рас- * положен в расточке. На фиг,! показан частичный продольный разрез устройства; на фиг.2 - схема монтажа болта и втулки в отверстии внутреннего фланца; на фиг.З - элемент I на Лиг.!. Устройство для крепления обтекателя 1 к рабочему колесу 2 вентилятора газотурбинного двигателя содержит внутренний фланец 3 обтекателя 1 и съемный фланец 4 с кольцевым буртом 5, закрепленный на рабочем колесе 2, причем во сЬланцах 3, 4 выполнены отверстия 6, 7, в которих установлены с возможностью ограниченного осевого перемещения болты 8 с головками 9, размещенными в кольцевой полости 10, образованной внутренним Лланцем 3 и кольцевым буртом 5. Устройство снабжено дополнительным фланцем I1, расположенным на внутренней поверхности обтекателя 1 и имеющим расточку 12 и отверстия 13, раз* мешенные соосно с отверстиями 6 внутреннего (Ъланца 3, и в последних установлены втулки 14, охватывающие болты 8, а конец кольцевого 6vpTa 5 расположен в расточке 12. При сборке втулка 14 надевается на болт 8, который вводится в отверстие 6 внутреннего (Ьланца 3, которое имеет диаметр, равный диаметру втулки 14. При этом ввод осуществляется таким образом, что ось болта 8 наклонена к оси отверстия 6, что позволяет завести головку 9 в кольцевую полость 10, Затем в отверстие 6 вводится втулка 14, которая фиксируется в осевом направлении, например, развальцовкой, что исключает впоследствии наклон болта 8 относительно оси отверстия 6, Таким образом, обтекатель 1 совместно с болтами 8 и закрепленными в отверстиях 6 втулками 14 представляет собой неразъемный узел, который при монтаже на колесе 2 уста З 1044082 менения специальных приспособлений, навливается своим фланцем 11 на конпоя^оляет предотвратить перекосы и це кольцевого бурта 5 с последующим заклинивание обтекателя при монтаже завинчиванием болтов 8. и тем самым повышает ТР^НОЛОГНЧНОСТЬ Такое выполнение устройства крепления обтекателя не требует при- 5 сборки, Редактор А.Вер Составитель С.Рождественский Техред О.Неце Корректор В.Гирняк Заказ 4148/ДСП Тираж 385 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий х ПЗО35, Москва, Ж-35, Раушская наб., д . 4/5 Филиал Г Г "Патент", г , Ужгород, ул. Проектная, 4 ШТ
