Газотурбінна силова установка

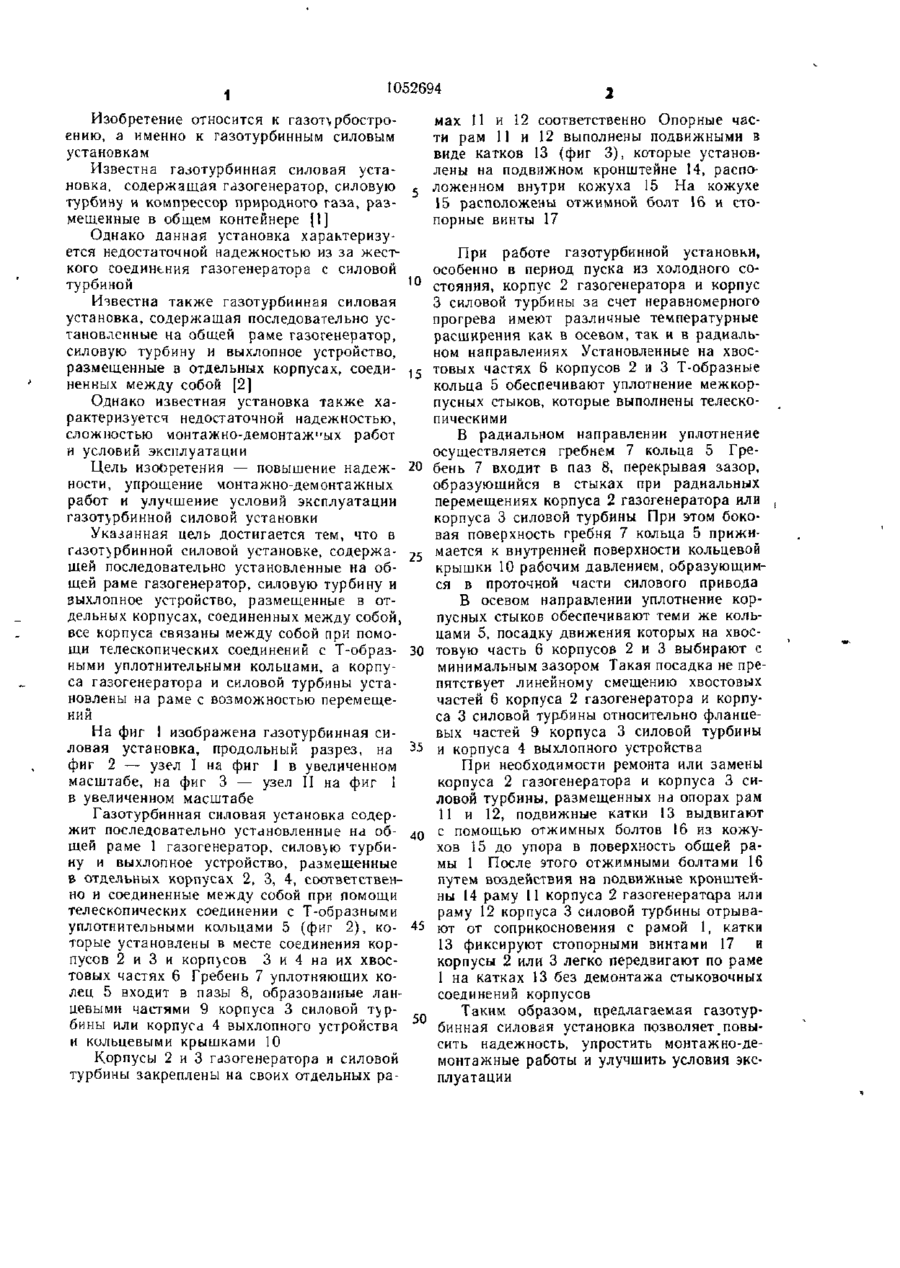

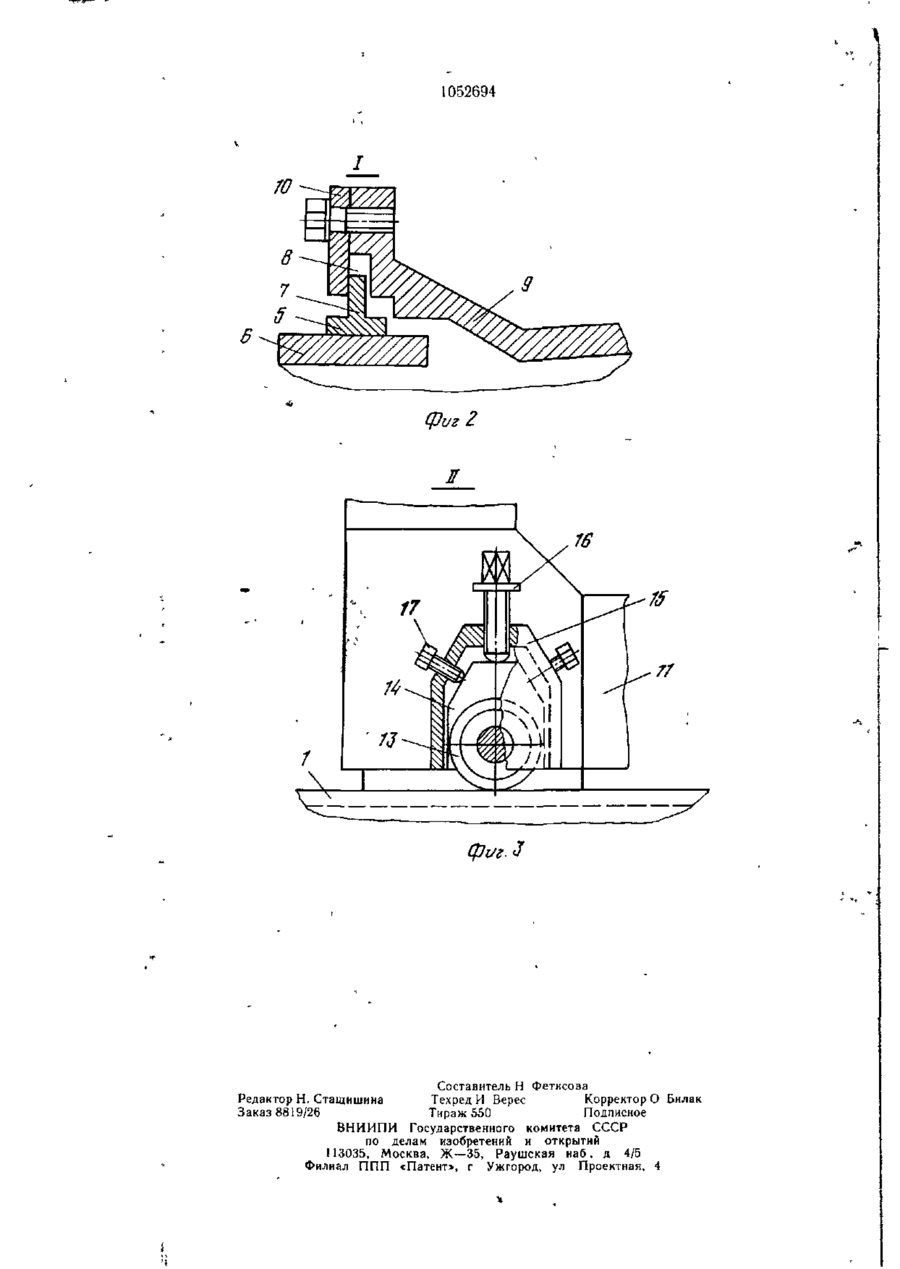

ГАЗОТУРБИННАЯ СИЛОВАЯ УСТАНОВК.А, содержащая последовательно ус тановленные на общей раме газогенератор, силовую турбину и выхлопное устройство, размещенные в отдельных корпусах, соединенных между собой, отличающаяся тем, что, с целью повышения надежности, упрощения монтажно-демонтажных работ и улучшения условий эксплуатации, все корпуса связаны между собой при помощи тел*\ копических соединений с Т образными уплот нительнымн кольцами, а корпуса газогенератора и силовой турбины установлены на раме с возможностью перемещений В ел го со Фс/г 1 1052694 Изобретение относится к газот\рбостроению, а именно к газотурбинным силовым установкам Известна газотурбинная силовая установка, содержащая газогенератор, силовую турбину и компрессор природного газа, размещенные в общем контейнере [1] Однако данная установка характеризуется недостаточной надежностью из за жесткого соединения газогенератора с силовой турбиной Известна также газотурбинная силовая установка, содержащая последовательно установленные на общей раме газогенератор, силовую турбину и выхлопное устройство, размещенные в отдельных корпусах, соединенных между собой [2] Однако известная установка также характеризуется недостаточной надежностью, сложностью монтаж но-демонтаж "ых работ и условий эксплуатации Цель изооретения — повышение надежности, упрощение монтажно-демонтажных работ и улучшение условий эксплуатации газотурбинной силовой установки Указанная цель достигается тем, что в газотурбинной силовой установке, содержащей последовательно установленные на общей раме газогенератор, силовую турбину и выхлопное устройство, размещенные в отдельных корпусах, соединенных между собой, все корпуса связаны между собой при помощи телескопических соединений с Т-образными уплотнительными кольцами, а корпуса газогенератора и силовой турбины установлены на раме с возможностью перемещений На фиг 1 изображена газотурбинная силовая установка, продольный разрез, на фиг 2 — узел I на фиг 1 в увеличенном масштабе, на фиг 3 — узел II на фиг 1 в увеличенном масштабе Газотурбинная силовая установка содержит последовательно установленные на общей раме 1 газогенератор, силовою турбину и выхлопное устройство, размещенные в отдельных корпусах 2, 3, 4, соответственно и соединенные между собой при помощи телескопических соединении с Т-образными уплотнительными кольцами 5 (фиг 2), которые установлены в месте соединения корпусов 2 и 3 и корпусов 3 и 4 на их хвостовых частях 6 Гребень 7 уплотняющих колец 5 входит в пазы 8, образованные ланцевыми частями 9 корпуса 3 силовой турбины или корпуса 4 выхлопного устройства и кольцевыми крышками 10 Корпусы 2 и 3 газогенератора и силовой турбины закреплены на своих отдельных ра мах 11 и 12 соответственно Опорные части рам 11 и 12 выполнены подвижными в виде катков 13 (фиг 3), которые установлены на подвижном кронштейне 14, расположенном внутри кожуха 15 На кожухе 15 расположены отжимной болт 16 и стопорные винты 17 10 15 20 ме 30 35 40 45 50 При работе газотурбинной установки, особенно в период пуска из холодного состояния, корпус 2 газогенератора и корпус 3 силовой турбины за счет неравномерного прогрева имеют различные температурные расширения как в осевом, так и в радиальном направлениях Установленные на хвоетовых частях 6 корпусов 2 и 3 Т-образные кольца 5 обеспечивают уплотнение межкорпусных стыков, которые выполнены телескопическими В радиальном направлении уплотнение осуществляется гребнем 7 кольца 5 Гребень 7 входит в паз 8, перекрывая зазор, образующийся в стыках при радиальных перемещениях корпуса 2 газогенератора или корпуса 3 силовой турбины При этом боковая поверхность гребня 7 кольца 5 прижимается к внутренней поверхности кольцевой крышки 10 рабочим давлением, образующимся в проточной части силового привода В осевом направлении уплотнение корпусных стыков обеспечивают теми же кольцами 5, посадку движения которых на хвоетовую часть 6 корпусов 2 и 3 выбирают с минимальным зазором Такая посадка не препятствует линейному смещению хвостовых частей 6 корпуса 2 газогенератора и корпуса 3 силовой турбины относительно фланцевых частей 9 корпуса 3 силовой турбины и корпуса 4 выхлопного устройства При необходимости ремонта или замены корпуса 2 газогенератора и корпуса 3 силовой турбины, размещенных на опорах рам 11 и 12, подвижные катки 13 выдвигают с помощью отжимных болтов 16 из кожухов 15 до упора в поверхность общей рамы 1 После этого отжимными болтами 16 путем воздействия на подвижные кронштейны 14 раму 11 корпуса 2 газогенератора или раму 12 корпуса 3 силовой турбины отрывают от соприкосновения с рамой 1, катки 13 фиксируют стопорными винтами 17 и корпусы 2 или 3 легко передвигают по раме 1 на катках 13 без демонтажа стыковочных соединений корпусов Таким образом, предлагаемая газотурбинная силовая установка позволяет повысить надежность, упростить монтажно-демонтажные работы и улучшить условия эксплуатации 1052694 фиг 2 76 фиг-J Составитель Н Фетисова Редактор Н. Стащишина Техред И Верес Корректор О Билак Заказ 8819/26 Тираж 550 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент>, г Ужгород, ул Проектная, 4
