Ролик машинибезперервного литва

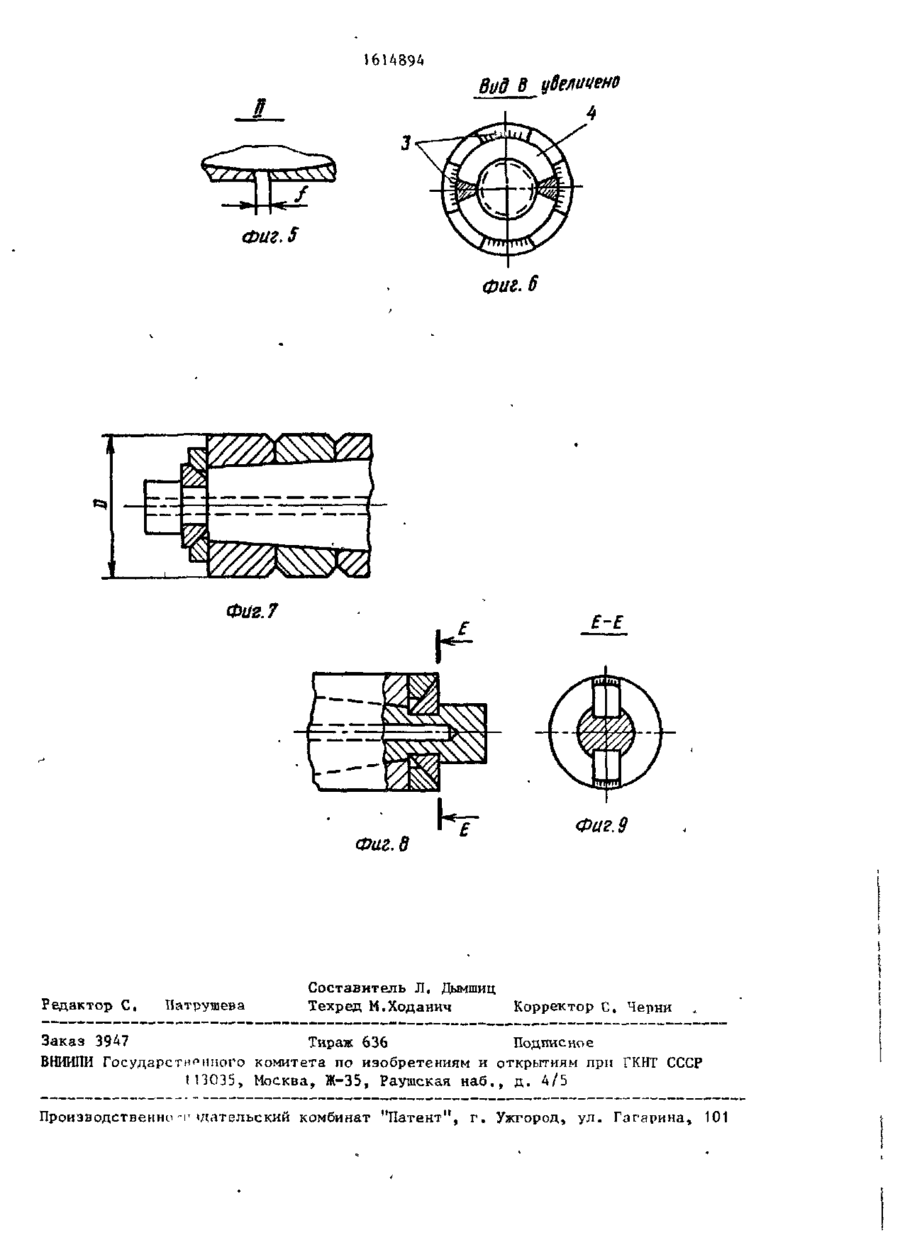

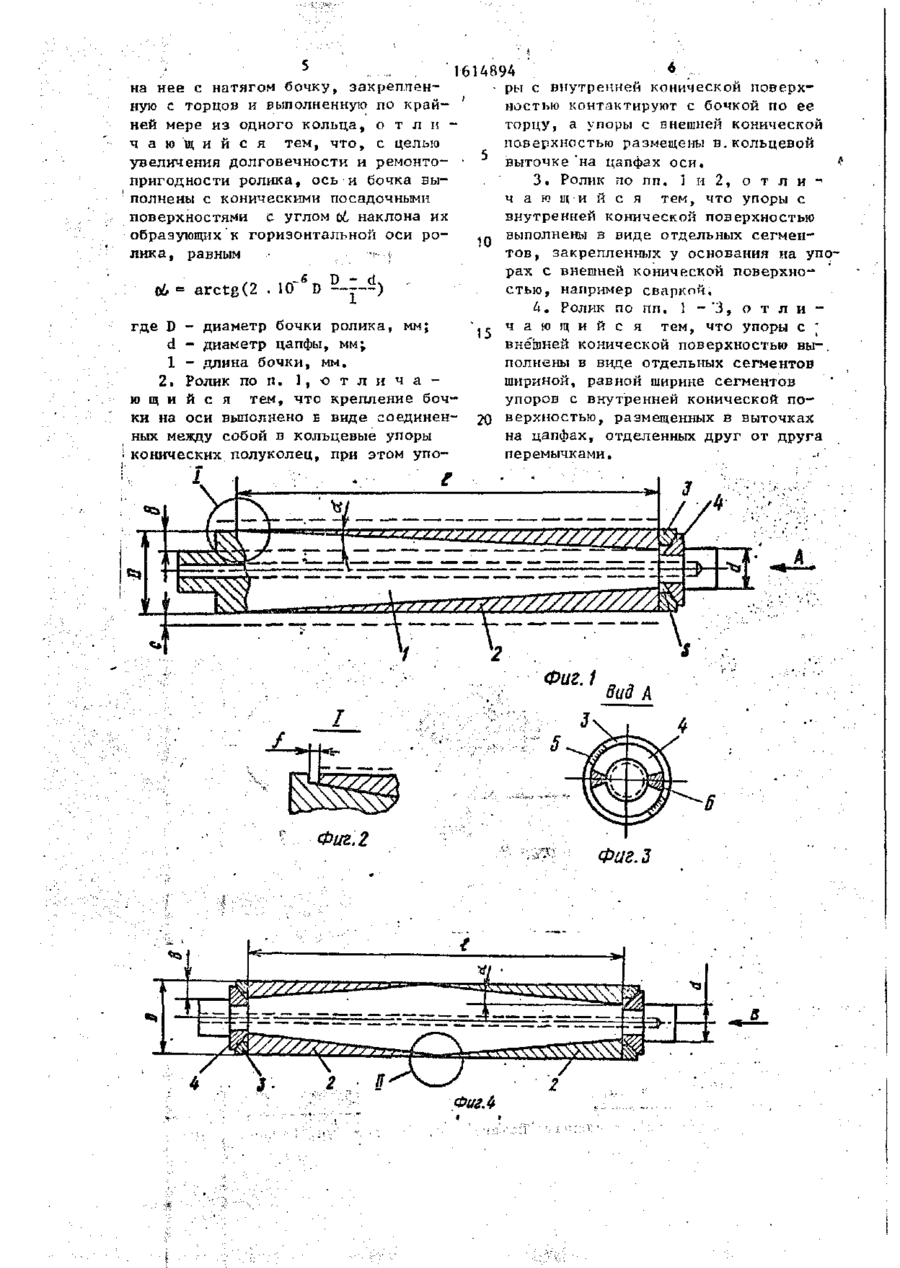

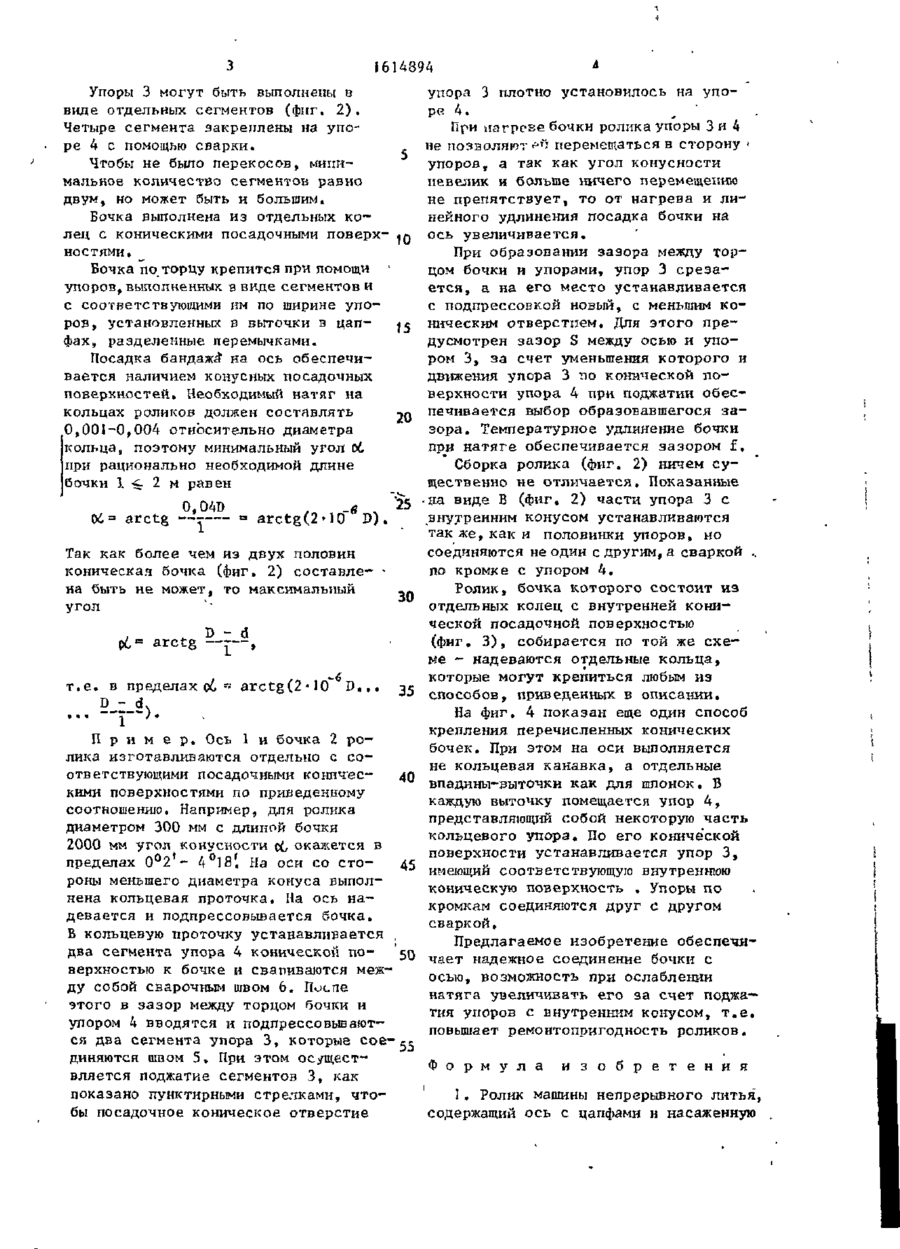

Изобретение относится к металлургии, а именно к ролику машины непрерывного литья. Цель изобретения увеличение ремонтопригодности ролика. Ролик содержит ось и насаженную на нее с натягом разрезную бочку. Бочка закреплена с торцов. Посадочные поверхности оси и бочки выполнены коническими так, что вершины конусов направлены к цапфам. Угол между образующими конусов и осью ролика находится в пределах o£=,arctg (2 • 10~ D»., D ~_d\» где D - диаметр бочки ро'" ' " і } лика, мм ; d - диаметр цапфы, мм; 1 - длина бочки, мм. Крепление бочки на оси осуществляется коническими упорами, одни из которых расположены в выточках оси, а другие контактируют с торцами бочки ролика. 3 з.п, ф-лы, 9 ил. С Изобретение относится к механическому оборудованию металлургических цехов и может быть использовано на машинах непрерывного литья заготовок н рольгангах прокатных станов. Цель изобретения - увеличение долговечности и ремонтопригодности роликов . На фиг. 1 представлен ролик с коническими посадочными поверхностями и кольцевыми упорами; на фиг. 2 узел I на фиг, 1; на фиг. 3 - вид А на фиг. 1; на фиг, 4 - ролик с бочкой, состоящей из двух частей; на фиг. 5 - узел I I на фиг» 2; нафиг. 6 вид В на фиг. 2; на фиг. 7 - ролик с бочкой, выполненной из отдельных колец; на фиг. 8 - вариант выполнения упоров в виде отдельных сегмен тов; на фиг, 9 - разрез Е-Е на фиг. 8. Ролик (фиг. 1) содержит ось 1 с конической посадочной поверхностью и посаженную на ось с натягом бочку 2 с соответствующей внутренней конической поверхностью. Бочка по торцу контактирует с кольцевым упором 3, установленным на упоре 4, помещенным в кольцевой проточке на цапфе. Полукольца упоров соединены между собой соединением 5 и 6. Бочка установлена с зазором (поз. 1 ) . Посадочные конические поверхности могут быть выполнены с обеих сторон оси (Фиг, 2 ) . При этом бочка состоит из двух частей с дополнительными упорами 3 и 4. 00 СО 614394 Упоры 3 могут быть выполнены в виде отдельных сегментов (фиг. 2 ) . Четыре сегмента закреплены на упоре 4 с помощью сварки. Чтобы не было перекосов, минимальное количество сегментов равно двум, но может быть и большим. Бочка выполнена из отдельных колец С КОНИЧеСКИМИ ПОСаДОЧНЫМИ ПОВЄРХ- 4П ностями. Бочка по торцу крепится при помощи упоров, выполненных в виде сегментов и с соответствующими им по ширине упоров, установленных в выточки в цап- 15 фах» разделенные перемычками. Посадка бандажг? на ось обеспечивается наличием конусных посадочных поверхностей. Необходимый натяг на кольцах роликов должен составлять 20 0,001-0,004 относительно диаметра кольца, поэтому минимальный угол Ы, при рационально необходимой длине бочки 1
