Ролик машини безперервного литва
Номер патенту: 8676
Опубліковано: 30.09.1996
Автори: Бородін Олександр Васильович, Склярський Григорій Миколайович, Лепіхов Леонід Сергійович, Шусторович Віктор Меерович, Сілютін Віктор Миколайович, Суський Микола Вітальович, Матюхін Олександр Васильович, Іванченко Іван Федорович, Буланов Леонід Володимирович, Сурженко Валентин Дмитрович
Формула / Реферат
1. Ролик машины непрерывного литья, содержащий опорные цапфы и бандаж в виде набора спиралей на бочке, отличающийся тем, что, с целью увеличения надежности и долговечности ролика, крайние витки каждой спирали на длине (0,03...0,1)D, где D - наружный диаметр бандажа, выполнены толщиной 0,4...0,8 толщины средних витков.
2. Ролик по п. 1, отличающийся тем, что он снабжен втулками, в которые заведены крайние витки спиралей, при этом наружный диаметр втулки равен D - (2...5) мм.
Текст

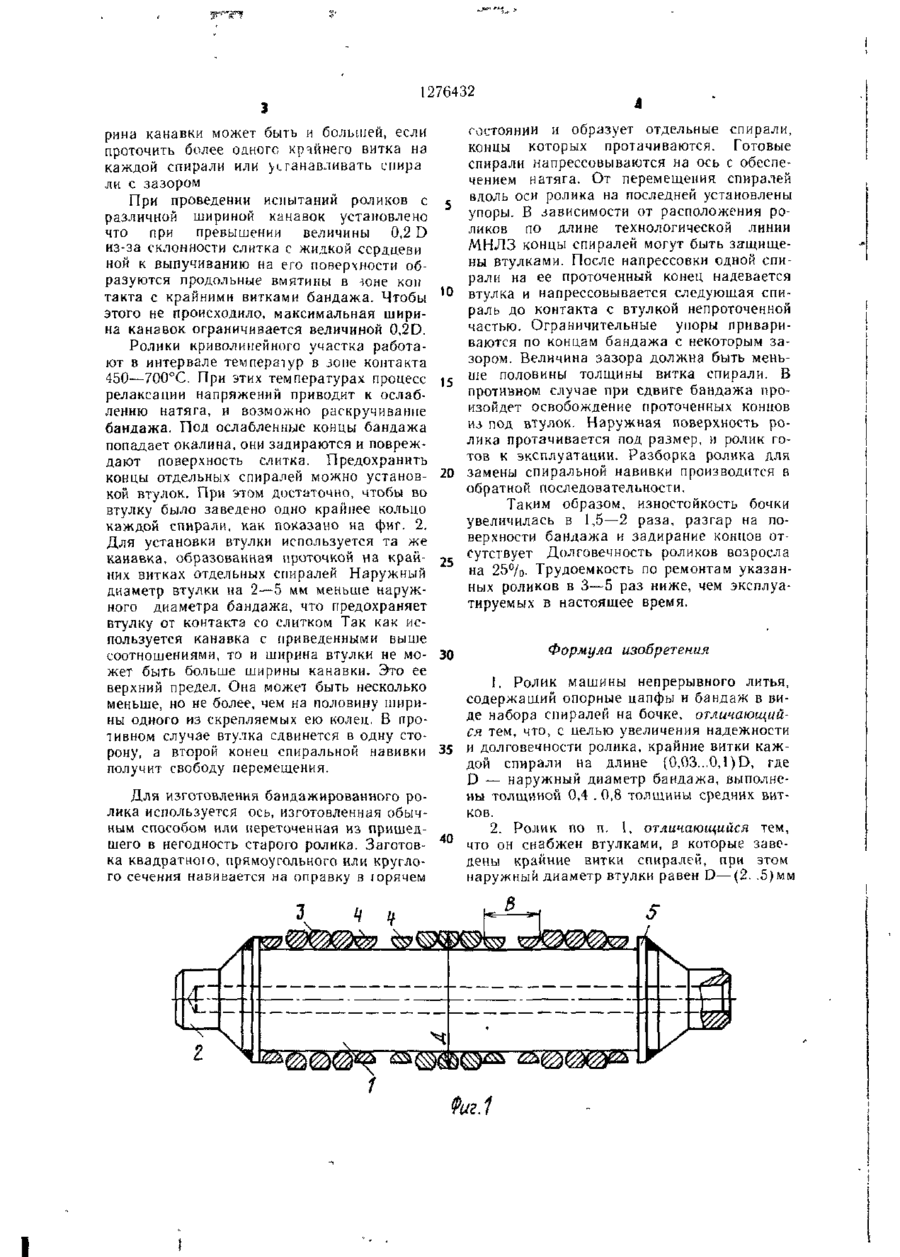

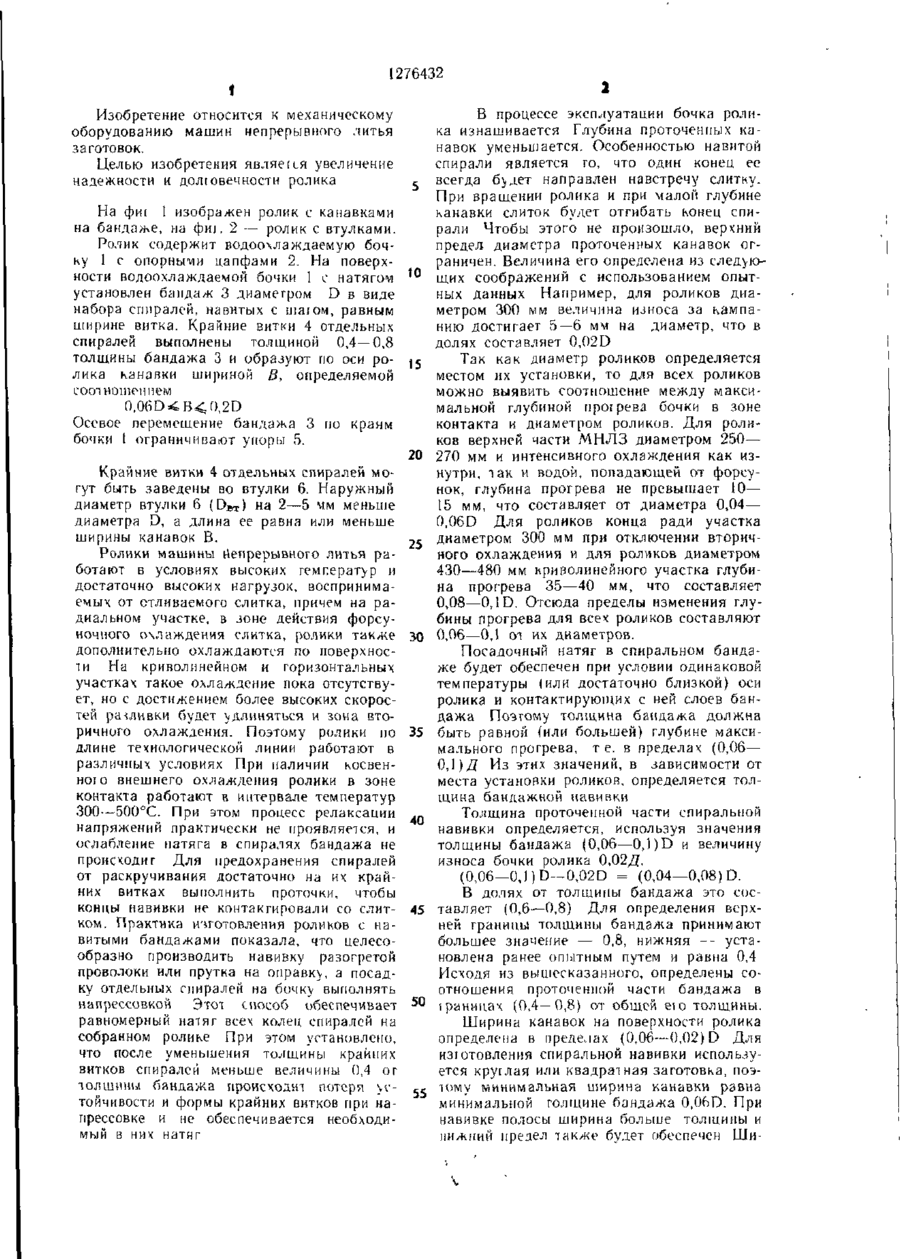

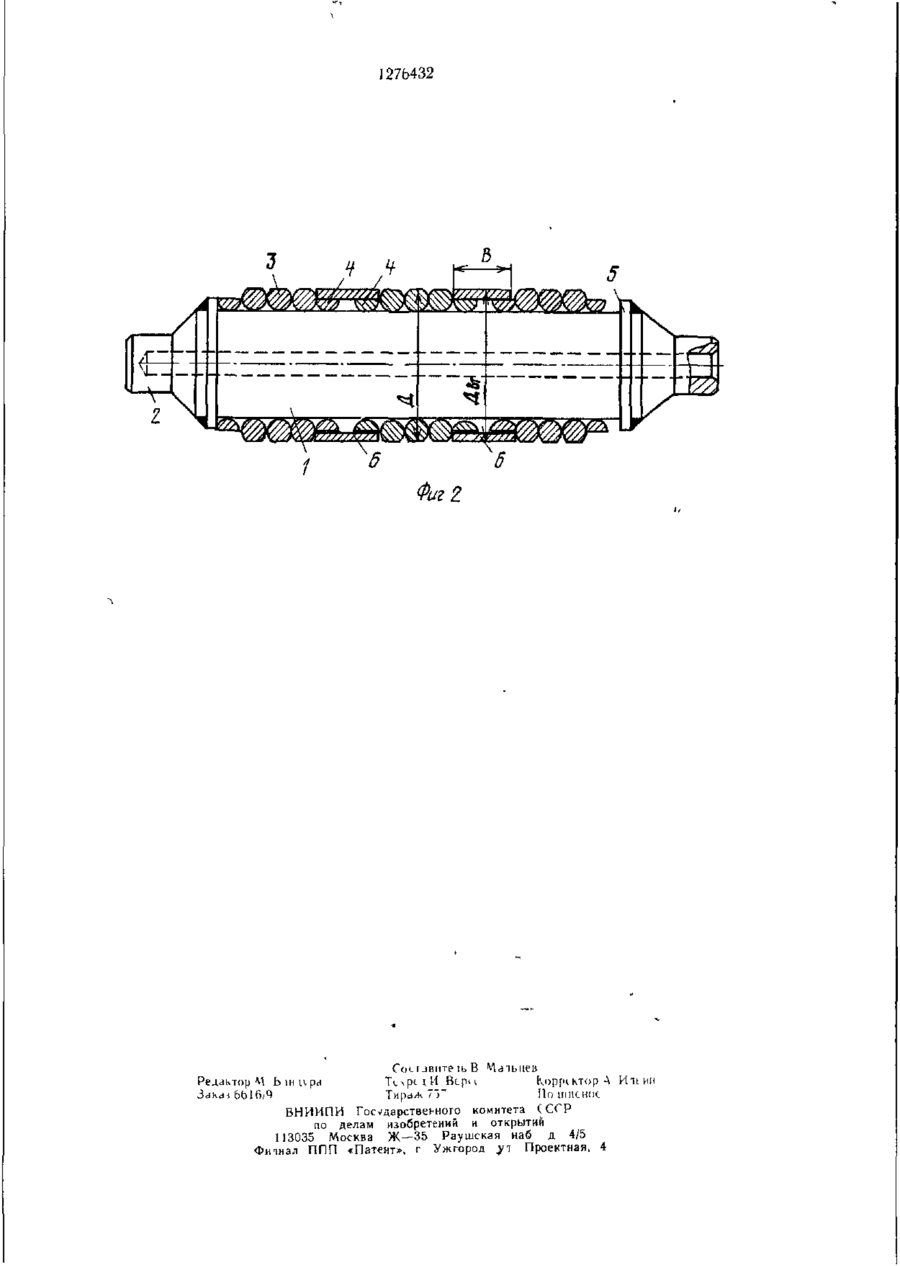

Изобретение относится к механическому оборудованию машин непрерывного литья заготовок Целью изобретения явля ется увеличение надежности и долго вечности роликов и повышение качества слитка за счет исключения продавливания его корочки разрушенным бандажом Крайние витки каждой спирали ролика, напрессованной на его бочку и представляющей собой бандаж, выполнены толщиной 0,4—0,8 толщины бандажа и образуют на бочке канавки шириной 0,06—0,2 диаметра бандажа Крайние витки каждой спирали могут быть заведены во втулку, причем наружный диаметр втулки меньше наружного диаметра бандажа При такой конструкции роли ка спирали не раскручиваются, их концы не разгибаются и поверхность слитка предохраняется от повреждений 1 з п ф лы, 2 ип К) 4* 1276432 Изобретение относится к механическому оборудованию машин непрерывного литья заготовок. Целью изобретения ЯВЛЯЄЕСЯ увеличение надежности и долговечности ролика На фиг 1 изображен ролик с канавками на бандаже, на фиі. 2 — ролик с втулками. Ролик содержит Бодоохлаждаемую бочку 1 с опорными цапфами 2. На поверхности водоохлаждаемой бочки 1 с натягом 10 установлен бандаж 3 диаметром D в виде набора спиралей, навитых с шагом, равным ширине витка. Крайние витки 4 отдельных спиралей выполнены толщиной 0,4 — 0,8 толщины бандажа 3 и образуют по оси ро- 15 лика канавки шириной fi, определяемой соот ношением 0,06D^B
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterroller of machine of continuous casting
Автори англійськоюBulanov Leonid Volodymyrovych, Shustorovych Viktor Meerovych, Matiukhin Oleksandr Vasyliovych, Suskyi Mykola Vitaliiovych, Skliarskyi Hryhorii Mykolaiovych, Ivanchenko Ivan Fedorovych, Surzhenko Valentyn Dmytrovych, Borodin Oleksandr Vasyliovych, Siliutin Viktor Mykolaiovych, Lepikhov Leonid Serhiiovych
Назва патенту російськоюРолик машины непрерывного литья
Автори російськоюБуланов Леонид Владимирович, Шусторович Виктор Меерович, Матюхин Александр Васильевич, Суский Николай Витальевич, Склярский Григорий Николаевич, Иванченко Иван Федорович, Сурженко Валентин Дмитриевич, Бородин Александр Васильевич, Силютин Виктор Николаевич, Лепихов Леонид Сергеевич
МПК / Мітки
МПК: B22D 11/124
Мітки: машини, безперервного, ролик, литва
