Ролик машини безперервного литва заготовок

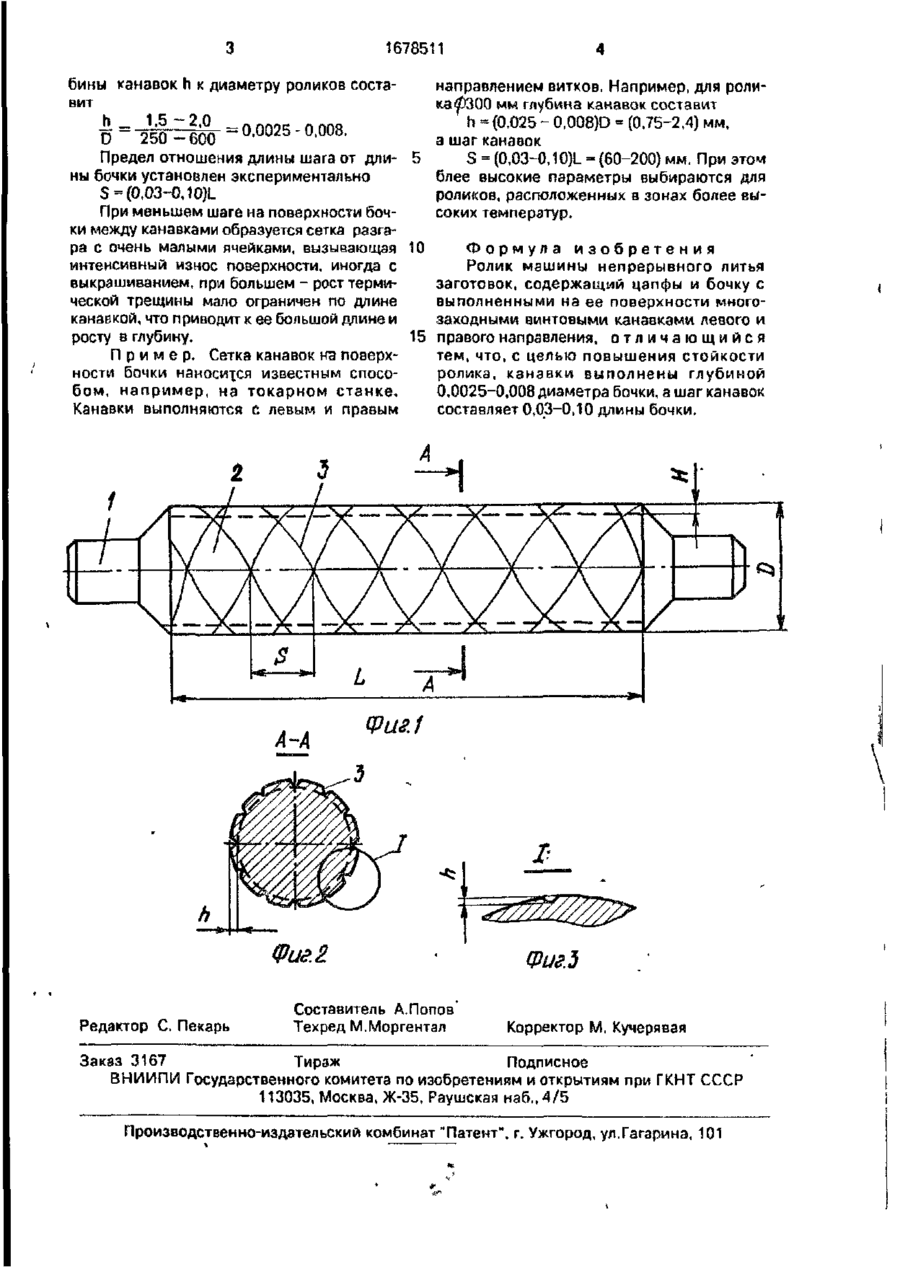

Изобретение относится к металлургии, а именно к роликам машины непрерывной разливки металлов. Целью изобретения является повышение стойкости ролика. На бандаж ролика выполняют сетку из азаимопересекающихся канавок, оси которых расположены с левым и правым наклоном к образующей бандажа. 3 ил. Изобретение относится к металлургии, конкретнее к роликам машины непрерывной разливки металлов (МНЛЗ). Цепью изобретения является повышение стойкости ролика. На фиг. 1 изображен ролик; на фиг. 2 разрез А-А на фиг 1, на фиг. 3 - узел I на фиг. 2. Ролик МНЛЗ содержит цапфу 1 и бочку 2 с выполненными на ее поверхности взаимоперекрещивающимися канавками 3. На фиг. 1-3 обозначены: L - длина бочки; S - шаг канавки, D - диаметр бочки; h глубина канавок. Ролик МНЛЗ работает в тяжелых условиях', определяемых циклическим термонагружением и восприятием значительных силовых нагрузок от ферростатического давления и разгиба слитка. В результате на поверхности бочки развиваются термические трещины, довольно быстро превращающиеся в сетку разгара, причем первоначально образование сетки разгара носит положительный характер, так как при этом снимается стеснение темпера турных деформаций и исчезают термонапряжения в поверхностном слое. В дальнейшем от воздействия силовых нагрузок, вызывающих большие изгибные деформации (так как ролики при относительно малых диаметрах имеют большую длину), трещины интенсивно растут и могут приводить к поломкам роликов. С целью разрыва трещин и созданий на пути их роста переходных зон чистого металла на поверхности бочки рс/'^ка наносится сетка взаимоперекрещ^вающихся канавок глубиной несколько больше, чем глубина трещин первоначальной сетки разгара. Установлено, что глубина трещин только образовавшейся сетки разгара составляет 1,5-2,0 мм, поэтому глубина канаэок должна быть по максимуму. При меньшем значении нанесение канавок не приводит эффекта, так как трещины глубже, при большем - непроизводительно ослабляется сечение ролика. Ряд диаметров роликов МНЛЗ составляет D * 250-600 мм, тогда отношение глу ел 1678511 бины канавок h к диаметру роликов состанаправлением витков, Например, для роливит ка ^300 мм глубина канавок составит h = 1,5-2,0 h ={0,025 - 0,008}D = (0,75-2,4) мм, D 250 - 600 = 0.0025-0,008. а шаг канавок Предел отношения длины шага от дли- 5 S = (0,03-0,10)L - (60-200) мм. При этом ны бочки установлен экспериментально блее высокие параметры выбираются для S = (0,03-0,10)L роликов, расположенных в зонах более выПри меньшем шаге на поверхности бочсоких температур. ки между канавками образуется сетка разгара с очень малыми ячейками, вызывающая 10 Формула изобретения интенсивный износ поверхности, иногда с Ролик машины непрерывного литья выкрашиванием, при большем - рост термизаготовок, содержащий цапфы и бочку с ческой трещины мало ограничен по длине выполненными на ее поверхности многоканавкой, что приводит к ее большой длине и заходными винтовыми канавками левого и росту в глубину. 15 правого направления, о т л и ч а ю щ и й с я П р и м е р . Сетка канавок нэ поверхтем, что, с целью повышения стойкости ности бочки наносился известным спосоролика, канзвки выполнены глубиной бом, например, на токарном станке. 0,0025-0,008 диаметра бочки, а шаг канавок Канавки выполняются с левым и правым составляет 0,03-0,10 длины бочки. Фиг 2 Редактор С. Пекарь Составитель А.Попов' Техред М.Моргентал Фш.Ъ Корректор М. Кучерявая Заказ 3167 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская нэб.,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
