Комутаційний пристрій змінного струму
Номер патенту: 16343
Опубліковано: 29.08.1997
Автори: Абара Леонід Петрович, Оборотов Вячеслав Дмитрович, Дзюбан Віталій Серафимович
Формула / Реферат
Коммутационное устройство переменного тока, содержащее подвижный мостиковый контактодержатель с контактными накладками, два неподвижных контактодержателя С-образной формы с контактными накладками, ферромагнитные скобы, электрически соединенные с неподвижными контактодержателями и охватывающие контактные накладки с трех сторон, и дуго-гасительные решетки, расположенные около каждого контактного разрыва, отличающееся тем, что, с целью снижения расхода контактного материала путем облегчения и ускорения схода дуги с контактных накладок, оно снабжено корытообразной ферромагнитной скобой, размещенной на мостиковом контактодержателе так, что скоба плотно прилегает к нерабочей поверхности мостика и охватывает его вместе с контактными накладками с пяти сторон, ферромагнитная скоба неподвижного контактодержателя выполнена в виде четырехстенного короба и охватывает неподвижный контактодержатель вместе с контактными накладками с четырех сторон, причем кромки ферромагнитных скоб находятся в плоскости контактирования.
Текст

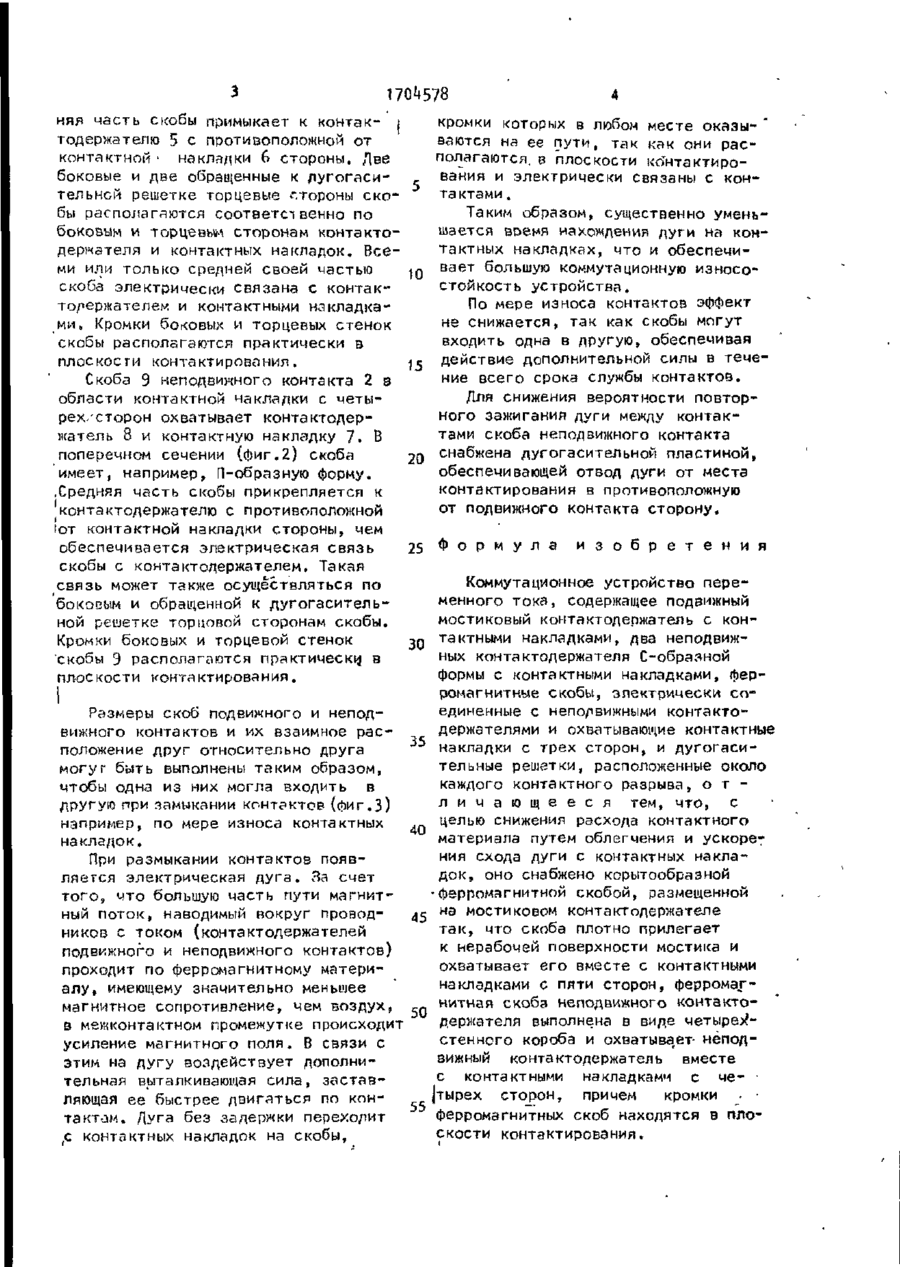

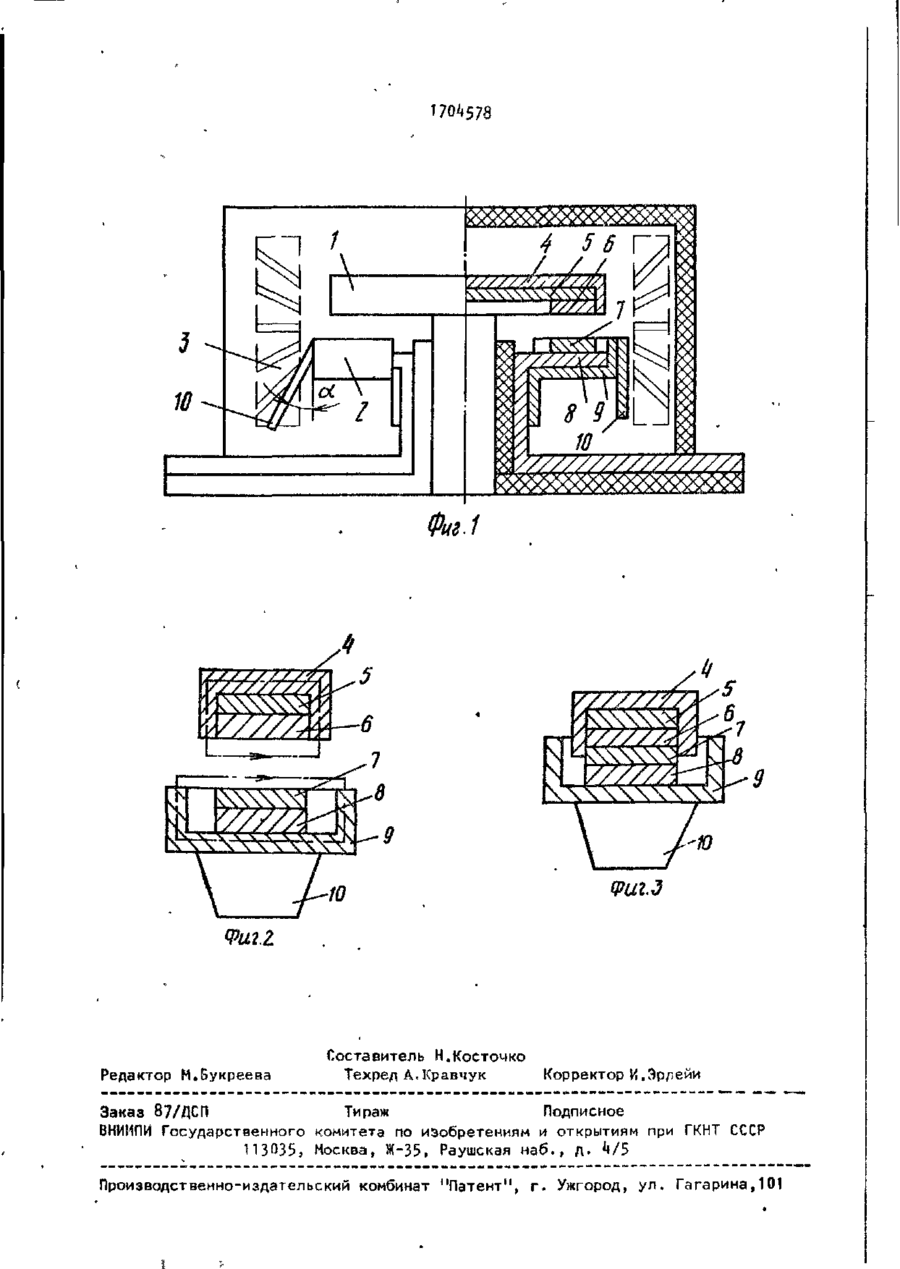

ЛЛЯ СЛУЖІ БНОГО ПОЛЬЗОВАНИЯ JK3 f>» > \ Л * С L U J t -^ U СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РНСПУВЛИН (5П5 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР Н 1Н ° К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4205^2/07 ' ' (22) (Й.03.87 ( 7 0 Всесоюзный научно-исследовательский, проектно-конструкторекий и технологический институт взрыэозащищенного и рудничного электрооборудования (72) В./1.Оборотов, Л.П.Абара и В.С.Дзюбан (53) 621.316.5^(088.8) (56) Патент Великобритании К 211797**, * ісл. Н 01 Н 9/46, 1983. КОММУТАЦИОННОЕ УСТРОЙСТВО ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электротехнике и может быть использовано в электрических аппаратах, в частности Изобретение относится к электротехнике и может быть использовано в электрических аппаратах переменного тока, в частности в контакторах. Цель изобретения - снижение расхода контактного материала путем облегчения и ускорения схорадуги с контактных накладок. На фиг.1 показан общий вид устройства с продольными сечениями; на фиг. 2 - поперечное сечение подвижного и неподвижного контактов в разомкнутом положении; на фиг. 3 - то же в замкнутом положении при частичном износе контактных накладок. Коммутационное устройство содержит подвижный мостиковый контакт 1, не1-92 контакторах. Цель - снижение расхода контактного материала путем облегчения и ускорения схода дуги с контактных накладок. Подвижный мостиковый контактодержатель 5 с контактными накладками 6 заключены с пяти сторон в ферромагнитную скобу 4, электрически связанную с ними. Неподвижный контактодержатель 8 с контактной накладкой 7 с четырех сторон заключены в ферромагнитную скобу 9» электрически связанную с ними. Указанные ферромагнитные скобы создают в межконтактном промежутке при pa?^
ДивитисяДодаткова інформація
Назва патенту англійськоюAc commutation device
Автори англійськоюOborotov Viacheslav Dmytrovych, Abara Leonid Petrovych, Dziuban Vitalii Serafymovych
Назва патенту російськоюКоммутационное устройство переменного тока
Автори російськоюОборотов Вячеслав Дмитриевич, Абара Леонид Петрович, Дзюбан Виталий Серафимович
МПК / Мітки
МПК: H01H 9/30
Мітки: пристрій, змінного, комутаційний, струму
