Ламельний роз’ємний контакт

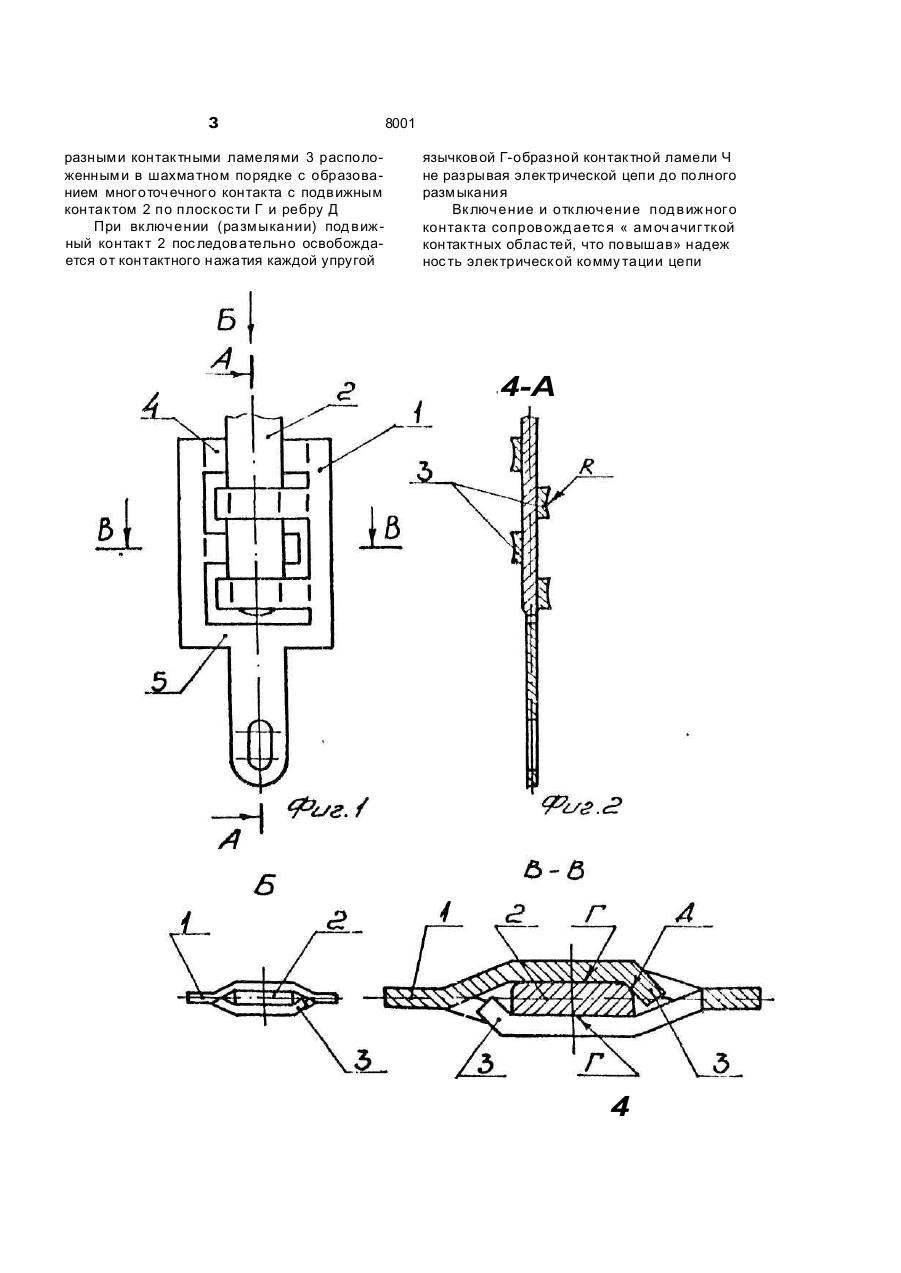

Ламельный разъемный контакт, содержащий неподвижный ламельный и подвижный контакт и охранные элементы в виде Г-образных упругих контактных ламелей, расположенн ых н а неп од виж но м лам е льн ом контакте, о т л и ч а ю щ и й с я тем, что Г-образные контактные ламели выполнены в виде язычков и расположены вс тречно друг другу в шахматном порядке с возможностью контактирования каждой контактной ламели по плоскос ти и ребру подвижного контакта. встречно друг другу в шахматном порядке с возможнос тью контактирования каждой из них по плос кос ти Г и ребру Д под вижного контакта 2. Жес ткос ть конс трукции обеспечивают перемычки 4 и 5 неподвижного контакта 1. Ламели 3 и перемычка 4 выполнены с технологическим радиусом R для удобства сочленения с подвижным контактом 2 Контакты 1 и 2 выполнены из материала с низким удельным сопротивлением (например, НП2 с удельным сопротивлением меньше 0,2 Ом • м). Функционирование ламельного разъемного контакта происходит следующим образом. Под вижный к онтак т 2 при вк люч ении (замыкании) входит в зазор, образованный между перемычкой 4 пластины неподвижного контакта 1 и упругими язычковыми Г-об 00 о о О з разными контактными ламелями 3 расположенными в шахматном порядке с образованием многоточечного контакта с подвижным контактом 2 по плоскос ти Г и ребру Д При включении (размыкании) под виж ный контакт 2 пос ледовательно освобождается от контактного нажатия каждой упругой 8001 язычковой Г-образной контактной ламели Ч не разрывая электрической цепи до полного размыкания Включение и отключение под вижного контакта сопровожд аетс я « амочачигткой контактных облас тей, что повышав» надеж нос ть электрической комму тации цепи 4-А 4 8001 Упорядник Замовлення 4526 Техред М.Моргентал Коректор С Патрушева Тираж Підписне Державне патентне від омс тво України, 254655 ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
