Пристрій для переключення чергування фаз

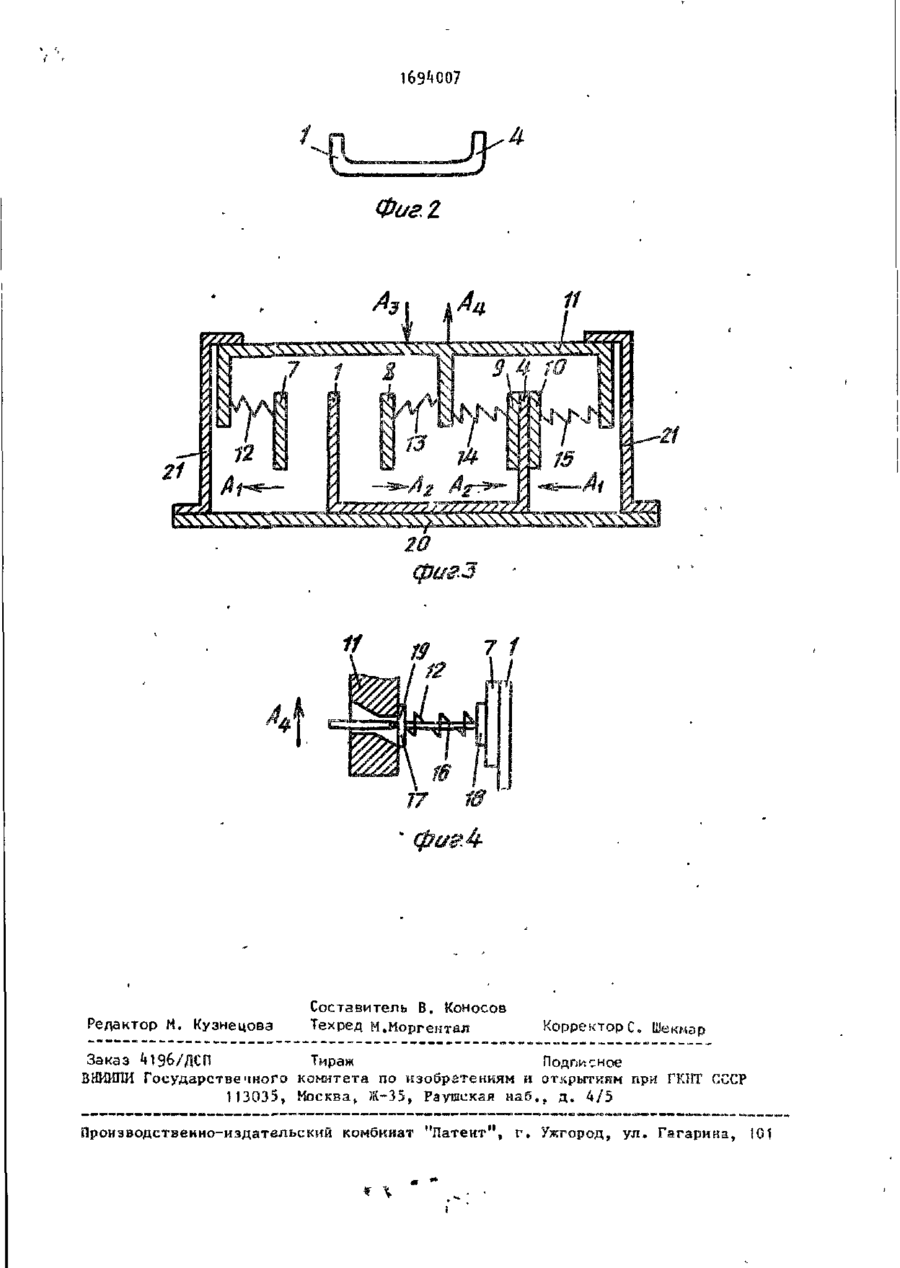

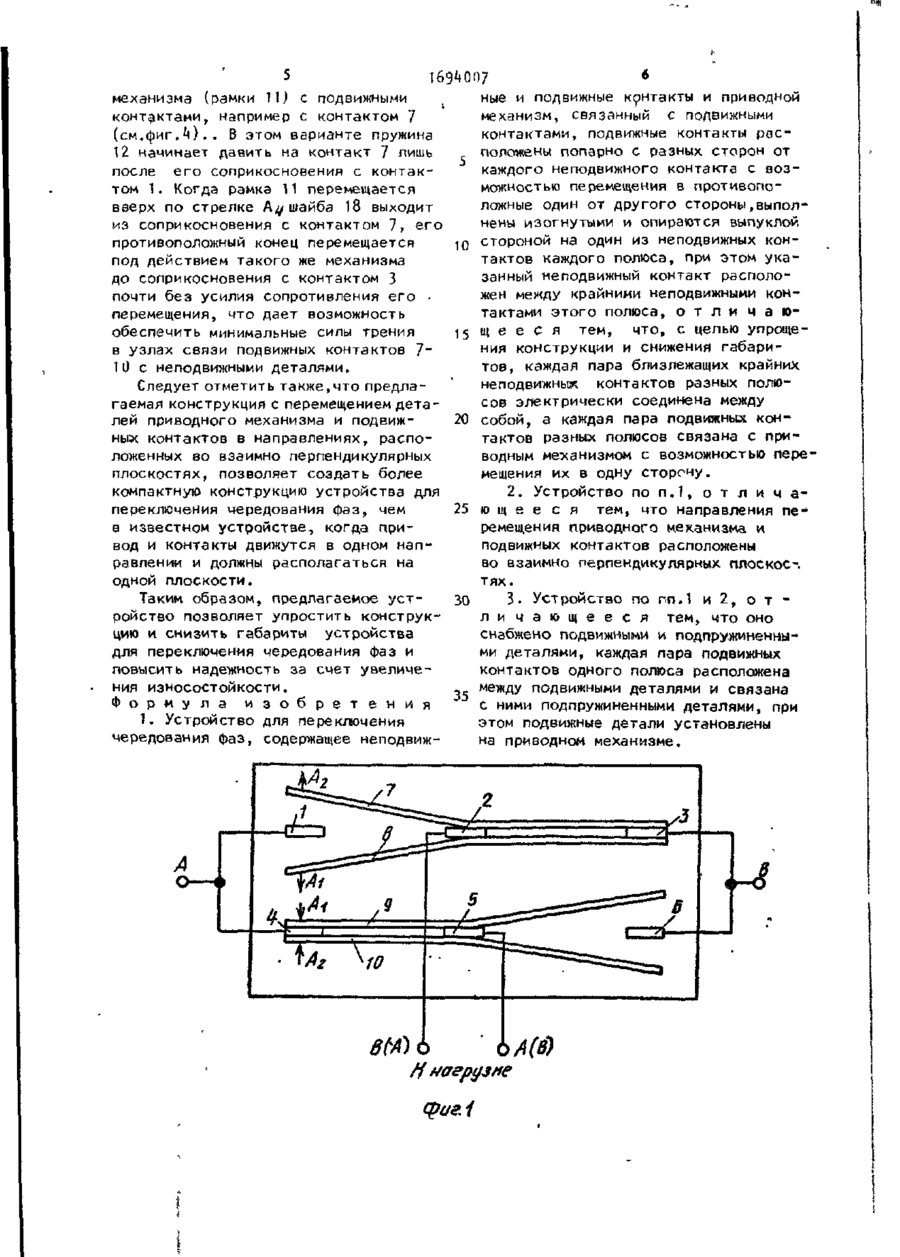

е ДЛЯ СЛУЖЇ ЬНОГО ПОЛЬЗОВАНИЯ ЭКЭ 6 ^ С 0 б 6 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (1П Н Щ Н 15/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР 1 (21) A36OS77/07 (22) 08.01.88 (71) Всесоюзный научно-исследовательс кий, проектно-констрікгорский и текпологичес кий институт взрывозащищенного и рудничного электрооборудования (72) B.C. Дзюбан (53) 621.316.5^9 (088.8) (56) Пускатели магнитные серии ПАЕ. Экспресс-информация С7« 1^.08.75. М.: Информэлектро, рис. 5.9. Авторское свидетельство СССР f 13723Э», кл. Н 01 Н 9/0*1, 1986. (5*0 УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ ЧЕРЕДОВАНИЯ ФАЗ (5/) Изобретение относится к электротехнике, Уелью изобретения является упрощение конструкции и снижение габаритов устройства. Устройство со Изобретение относится к электротехнике и предназначено для изменения чередования фаз на электродвигателя приводов машин для изменения направления их вращения. Цъль изобретения - упрощение к о н с т рукции и снижение габаритов у с т р о й с т ва. На фиг.1 представлена конструкция контактной группы ус7ройства; на фиг.2 - вариант выполнения конструкции крайних неподвижных контактов; на фиг„3 - вариант выполнения приводного механизма; ва фигЛ - вариант выполнения подпружиненного узла с в я зи приводного механизма с подвижным контактом. 1*3-91 держит неподвижные контакты (НПК) 1-6, подвижные контакты (ПК) 7 - Ю и приводной механизм, состоящий из подвижной рамки, связанной с ПК с помощью подпружиненных деталей. Крайние НПК ],k и 3,6 электрически соединены между собой, ПК 7-Ю расположены попарно (7,8 и 9,10) с разных сторон от каждого ЧПК с возможностью пере^^щеч^,! в противоположные один от другого С Т О Р О Н Ы , выполнены изогнутыми и опираются выпуклой стороной на НПК 2 или 5, расположенный между крайними НПК 1," или **,6. НПК 1-3 и ПК " и 8 образуют один полюс, а ' НПК 4-6 и ПК 9 и 10 - другой полюс. ПК разных полюсов связаны с приводным механизмом с возможностью перемещения каждой пары ПК разных полюсов в одну сторону. 2 з.п. ф-лы, k ил. Устройство содержит неподвижные контакты 1-6, подвижные контакты 710 и приводной механизм, состоящий из подвижной рамки 1 1 , связанной с подвижными контактами 7-Ю с помощью прдпружиненных узлов 12-15. Подпружиненный узел может быть выполнен в виде просто пружин 12 или 15 или оси 16, на которой размещена пружина 12 между шайбами 17 и 18. Шайба 17 смонтирована на оси 16 с возможностью перемещения по ней и упирается в упор 19, выполненный на оси 16 проходящей в отверстие з стенке подвижной рам^и и приводного механизма. Крайние.неподвижные контакты 1,U С При движении рамки 11 по стрелке А^ сжимаются пружины 1? и 13 и разжимаются пружины 14 и 15, что приводит к замыканию цепей между контактами 1,2 и 5,6 и к размыканию их между контактами 2,3 и 4,5. В этом положении на контакты 2 и 5 подано напряжение соответственно фаз А и В, т.е. чередование фаз напряжения на нагрузке изменено на обратное. Работа устройства не изменится, если на контакты 2 и 5 будет подано напряжение разных фаз, например А и В, а контакты 1,4 и 3,6 соединены с нагрузкой. Между подвижными контактами 8 и 9 разных полюсов напряжение равно линейному напряжению сети. Поэтому между ними должны быть выдержаны соответствующие воздушные зазоры. В отличие от известного устройства в предлагаемом контакты 8 и 9 перемещаются в одну (по стрелке А, или встречно), а не в противоположные стороны, что дает возможность принять расстояние между концами контактов 8 и 9 минимально возможным при том напряжении, на которое рассчитано устройство. В то время как в .-^вестном устройстве это расстояние должно быть увеличено на длину хода контакта 9 в сторону контакта 8. Существенно упрощается и конструкция связей между неподвижными контактами в предлагаемом устройстве по сравнению с известным, так как контакты 1,4 и 3,6 и цепь связи между ними могут быть выполнены в виде простой скобы. В то время как в известном устройстве должны быть крестообразно связаны контакты 1,6 и 4,3, а между контактами 1,4 и 3,6 имеется линейное напряжение, что приводит к необходимости усложнять изоляционные детали между контактами 1,4 и 3,6 или существенно увеличивать расстояние между ними, так как допустимые расстояния по изоляции (пути утечки) значительно превышают допустимые воздушные зазоры между * 0 контактами. В предлагаемом устройст> ве неподвижные контакты 1 3 4 и 3,6 электрически соединены между собой и поэтому изоляция между ними не , требуется. 55 Упростить конструкцию устройства и повысить его износостойкость позво ляет также вариант выполнения подпружиненного узла связи приводного и 3,6 электрически соединены между собой, например для упрощения конструкции выполнены в виде одной скобы (см.фиг.2). Подвижные контакты 710 смонтированы попарно (7,8 и 9,10) с разных сторон от каждого неподвижного контакта (например, 7 и 8 по отношению к 1-3) с возможностью перемещения в противоположные один от 10 другого (например,7 по отношению к 8) стороны и выполнены изогнутыми, опирающимися выпуклой стороной на неподвижный контакт 2 или 5, расположенный между крайними неподвижными Ї5 контактами 1,3 или 4,6. Неподвижные контакты 1-3 и подвижные контакты 7 и 8 образуют один полюс, а контакты 4-6 и 9 и 10 другой полюс устройства. 20 Подвижные контакты 7,8 и 9 » Ю разных полюсов связаны с приводным механизмом с возможностью перемещений каждой пары подвижных контактов 7» 10 и 8,9 разных полюсов в одну сто- 25 рону (соответственно в направлениях стрелок А* и Aj) или встречно. Неподвижные контакты 1-6 закреплены на изоляционной панели 20, на которой смонтированы упоры 21 для подвижной рамки 11, связанной с приводом (ручным или электромагнитным, на фиг.З не показан), перемещающим 7 рамку 11 по направлениям, показанным стрелками А^ или Ац. При этом подвиж35 ные контакты 7-Ю перемещаются в направлениях, показанных соответственно стрелками А- и А ^ или встречно им. Устройство работает следующим обра зом. При движенчи рамки 11 приводного механизма в направлении сірелки А , *, до положения, показанного на фиг,1 и 3» пружины 12 и 13 на частях подвижных контактов 7 и 3, расположенных около контакта 1, разжимаются, а на частях этих контактов, расположенных около контакта 3, ' сжимаются. В то же время пружины на частях контактов 9 и 10, расположенных около контактов ht сжимаются, а около контакта 6 - разжимаются. Поэтому контакты 7-Ю размыкают цепи между контактами 1,2 и 5,6 и замыкают их между контактами 2 Л 3 и 5,6. При этом на контакты 2 и 5, связанные с нагрузкой, подается соответственно напряжение фаз В и А. 1694007 * ные и подвижные контакты и приводной механизма (рамки 11J с подвижными механизм, связанный с подвижными контактами, например с контактом 7 контактами, подвижные контакты рас(см.фиг.*0.. В этом варианте пружина положены попарно с разных сторон от 12 наминает давить на контакт 7 лишь каждого неподвижного контакта с возпосле его соприкосновения с контакможностью перемещения в противопотом 1. Когда рамка 11 перемещается ложные один от другого стороны,выполвверх по стрелке А^ шайба 18 выходит нены изогнутыми и опираются выпуклой из соприкосновения с контактом 7, его противоположный конец перемещается 10 стороной на один из неподвижных конпод действием такого же механизма тактов каждого полюса, при этом укадо соприкосновения с контактом 3 занный неподвижный контакт располопочти без усилия сопротивления его жен между крайними неподвижными конперемещения, что дает возможность тактами этого полюса, о т л и ч а ю обеспечить минимальные силы трения 15 щ е е с я тем, что, с целью упрощев узлах связи подвижных контактов 7ния конструкции и снижения габари11) с неподвижными деталями. тов, каждая пара близлежащих крайних неподвижных контактов разных полюСледует отметить также,что предласов электрически соединена между гаемая конструкция с перемещением дета20 собой, а каждая пара подвижных конлей приводного механизма и подвижтактов разных полюсов связана с приных контактов в направлениях, расповодным механизмом с возможностью переложенных во взаимно перпендикулярных мещения их в одну сторону. плоскостях, позволяет создать более компактную конструкцию устройства для 2. Устройство п о п . 1 , о т л и ч а переключения чередования фаз, чем 25 ю щ е е с я тем, что направления пев известном устройстве, когда приремещения приводного механизма и вод и контакты движутся в одном напподвижных контактов расположены равлении и должны располагаться на во взаимно перпендикулярных плоское-, одной плоскости. тях. Таким образом, предлагаемое уст3. Устройство по РП,1 и 2, о т • 30 ройство позволяет упростить конструкли ч а ю щ е е с я тем, что оно цию и снизить габариты устройства снабжено подвижными и подпружиненныдля переключения чередования фаз и ми деталями, каждая пара подвижных повысить надежность за счет увеличеконтактов одного полюса расположена ния износостойкости. между подвижными деталями и связана Ф о р м у л а и з о б р е т е н и я 35 с ними подпружиненными деталями, при 1. Устройство для переключения этом подвижные детали установлены чередования фаз, содержащее неподвижна приводном механизме. оА(8) //' маерузне срие.1 169^007 Редактор М. Кузнецова Составитель В. Коносов Техред М.Иоргентал Корректоре. Шекмэр Заказ А196/ДСП Тираж Подписное В И П Государствечного комитета поизобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская ваб,, д . А/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
