Спінювальна полімерна композиція

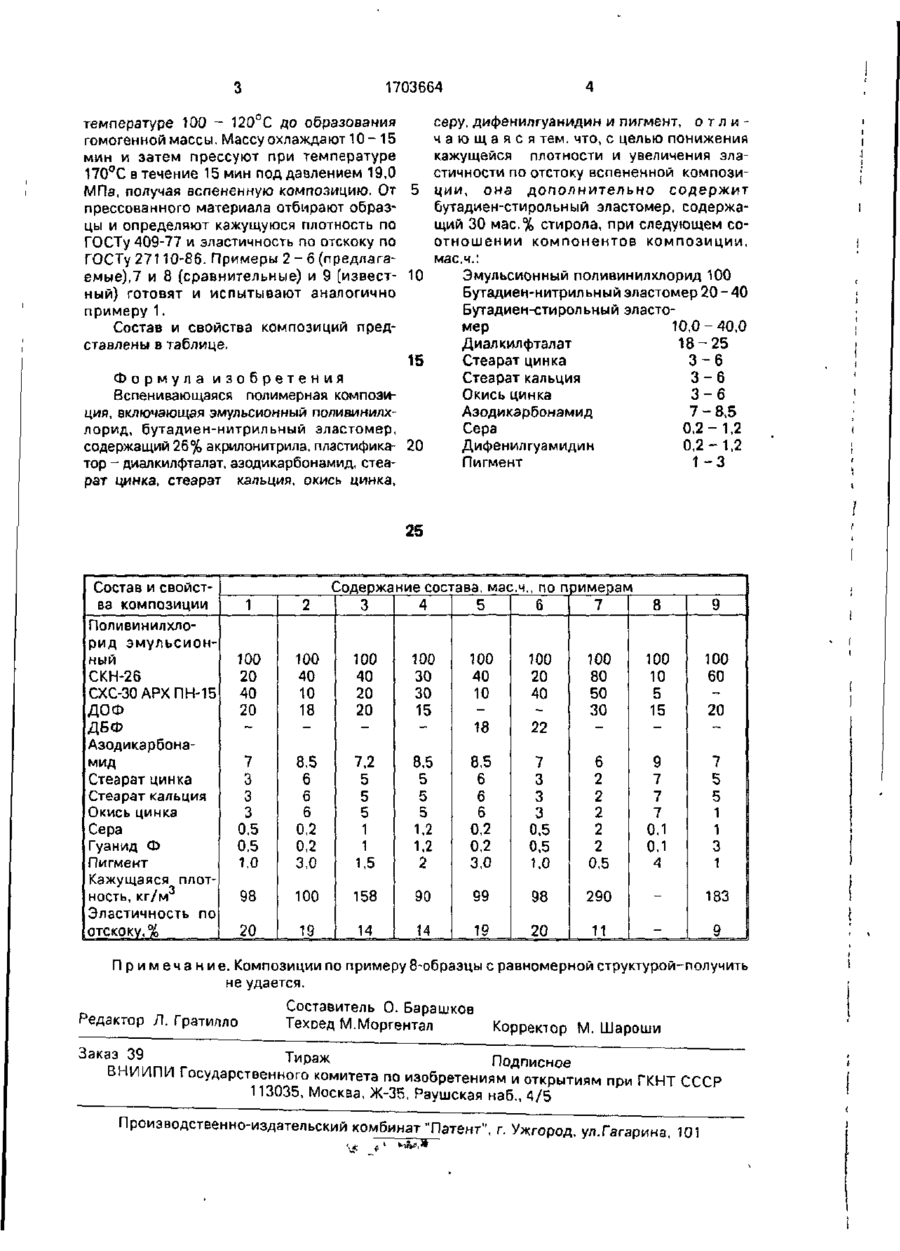

Изобретение относится к области создания вспененных композиций на основе пла стифицированного поливинилхлорида (ПВХ), модифицированных эластомерами и предназначенных для изготовления товаров народного потребления. Изобретение позволяет в 1,5 - 2 раза снизить кажущуюся плотность композиций и во столько же раз увеличить их эластичность путем введения в композицию 1 0 - 4 0 мас.ч. бутадиен-стирольного эластомера, содержащего 30% стирола. Композиция также содержит, мас.ч. на 100 мас.ч. ПХВ: 20 - 40 бутадиеннитрильного эластомера, содержащего 26% акрилонитрила; 18 - 25 пластификатора диалкилового эфира фталевой кислоты с числом атомов углерода в алкильном радикале 4 или 8; 3 - 6 стеарата цинка; 3 - Є стеарата кальция; 7,0 - 8,5 порообразователя - азодикарбонамида; 0.2 - 1,2 серы; 0,2 1,2 дифенилгуанидина, 3 - 6 цинковых белил, 1 - 3 пигмента. 1 табл. Изобретение относится к области создания вспененных композиций на основе пластифицированного поливинилхлорида, модифицированного эластомерами, предназначенных для изготовления товаров народного потребления. Целью изобретения является понижение кажущейся плотности и увеличение элас т и ч н о с т и по о т с к о к у в с п е н е н н о й композиции. Предлагаемая композиция включает следующие компоненты: эмульсионный поливинилхлорид (ПВХ) (ГОСТ 14030-78Е), бутадиен-нитрильный каучук СК Н-26 (ГОСТ 7738-79Е), бутадиен-стирольный каучук СКС-ЗО-АРКПН-15 (ГОСТ 23492-83), пласти фикаторы: ди-2-этилгексилфталат (ДОФ) и дибутилфталат (ДБФ) (ГОСТ 8728-77), парообразователь -азодикарбонамид (ТУ 843947), стеарат кальция (ТУ 6-14-722-76), стеарат цинка (ТУ 6-09-4762-76), цинковые белила (ГОСТ 202-84), серу (ГОСТ 127-76). гуанид Ф (дифенилгуанидин) ГОСТ 40-67, пигмент голубой фталлоцианиновый (ГОСТ 6220-76) П р и м е р 1 (предлагаемый), В резиноо меситель загружают 100 мас.ч. эмульсионного поливинилхлорида; 20 мзс.ч. СКМ-26 40 мас.ч СКС-30: 20 мас.ч. Д О Ф ; 7 мас.ч. азодикарбонамида; 3 мас.ч. стеарата цинка; 3 мас.ч. стеарата кальция; 3 мас.ч. цинковых белил; 0,5 мас.ч. серы; 0.5 мае ч. гуанида Ф ; 1,0 мас.ч. пигмента и перемешивают при in С 1703664 серу, дифенилгуанидин и пигмент, о т л и температуре 100 - 120°С до образования ч а ю щ а я с я тем. что, с целью понижения гомогенной массы. Массу охлаждают 1 0 - 15 кажущейся плотности и увеличения эламин и затем прессуют при температуре стичности по отстоку вспененной компоэи170°С в течение 15 мин под давлением 19,0 МПа, получая вспененную композицию. От 5 ции, она дополнительно содержит бутадиен-стирольный эластомер, содержапрессованного материала отбирают образщий 30 мас.% стирола, при следующем соцы и определяют кажущуюся плотность по отношении компонентов композиции, ГОСТу 409-77 и эластичность по отскоку по мас.ч.: ГОСТу 27110-86. Примеры 2 - 6 (предлагаЭмульсионный поливинилхлорид 100 емые),7 и 8 (сравнительные) и 9 (извест- 10 ный) готовят и испытывают аналогично Бутадиен-нитрил ьный эластомер 20 - 40 примеру 1. Бутадиен-стирольный эластомер 10,0-40,0 Состав и свойства композиций предДиалкилфталат 18-25 ставлены в таблице, 15 Стеарат цинка 3-6 Стеарат кальция 3-6 Формула изобретения Окись цинка 3-6 Вспенивающаяся полимерная композиАзодикарбонамид 7 - 8,5 ция, включающая эмульсионный поливинилхСера 0,2-1,2 лорид, бутадиен-нитрильный эластомер, 20 Дифенилгуамидин 0.2 -1,2 содержащий 26% акрилонитрила, пластификаПигмент 1-3 тор - диалкилфталат, азодикарбонамид, стеарат цинка, стеарат кальция, окись цинка. 25 Состав и свойства композиции Поливинилхлорид эмульсионный СКН-26 СХС-ЗОАРХПН-15 ДОФ ДБФ Азодикарбонамид Стеарат цинка Стеарат кальция Окись цинка Сера Гуанид Ф Пигмент Кажущаяся плотность, кг/м Эластичность по отскоку, % (Содержание состава, мае..ч., по примерам 4 5 6 7 3 8 9 100 10 5 15 100 60 _ 20 9 7 5 5 1 2 100 20 40 20 100 40 10 18 100 40 20 100 30 30 15 100 40 10 18 100 20 40 22 100 80 50 30 7 3 3 3 0,5 0,5 8,5 6 7,2 5 8,5 8,5 6 7 2 6 6 0,2 0,2 3,0 3 3 3 0,5 0,5 1.0 6 2 2 2 2 2 0.5 7 0,1 0,1 4 20 5 5 5 5 1,2 1,2 7 1,0 6 6 0,2 0,2 3,0 98 100 158 90 99 98 290 183 20 19 14 14 19 20 11 9 5 1 1 1,5 7 1 1 3 1 П р и м е ч а н и е . Композиции по примеру 8-образцы с равномерной структурой-получить не удается. Редактор Л. Гратилло З а к а з Составитель О. Барашков Техред М.Моргентал Коррекюр М. Шароши 3 9 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 101 '.41 £ ' *••&*! *•
