Пристрій для підведення електроенергії з нерухомої частини машини на поворотну

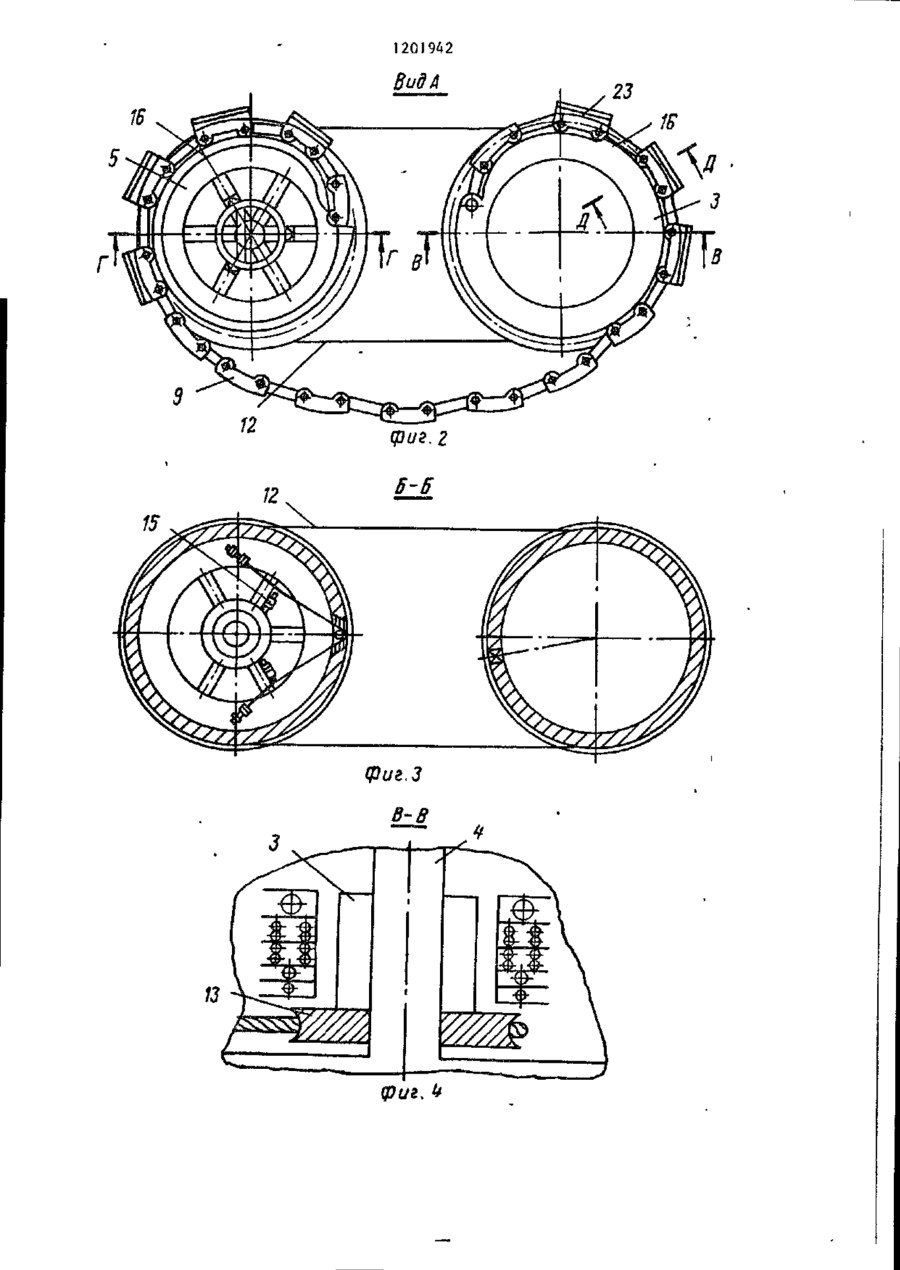

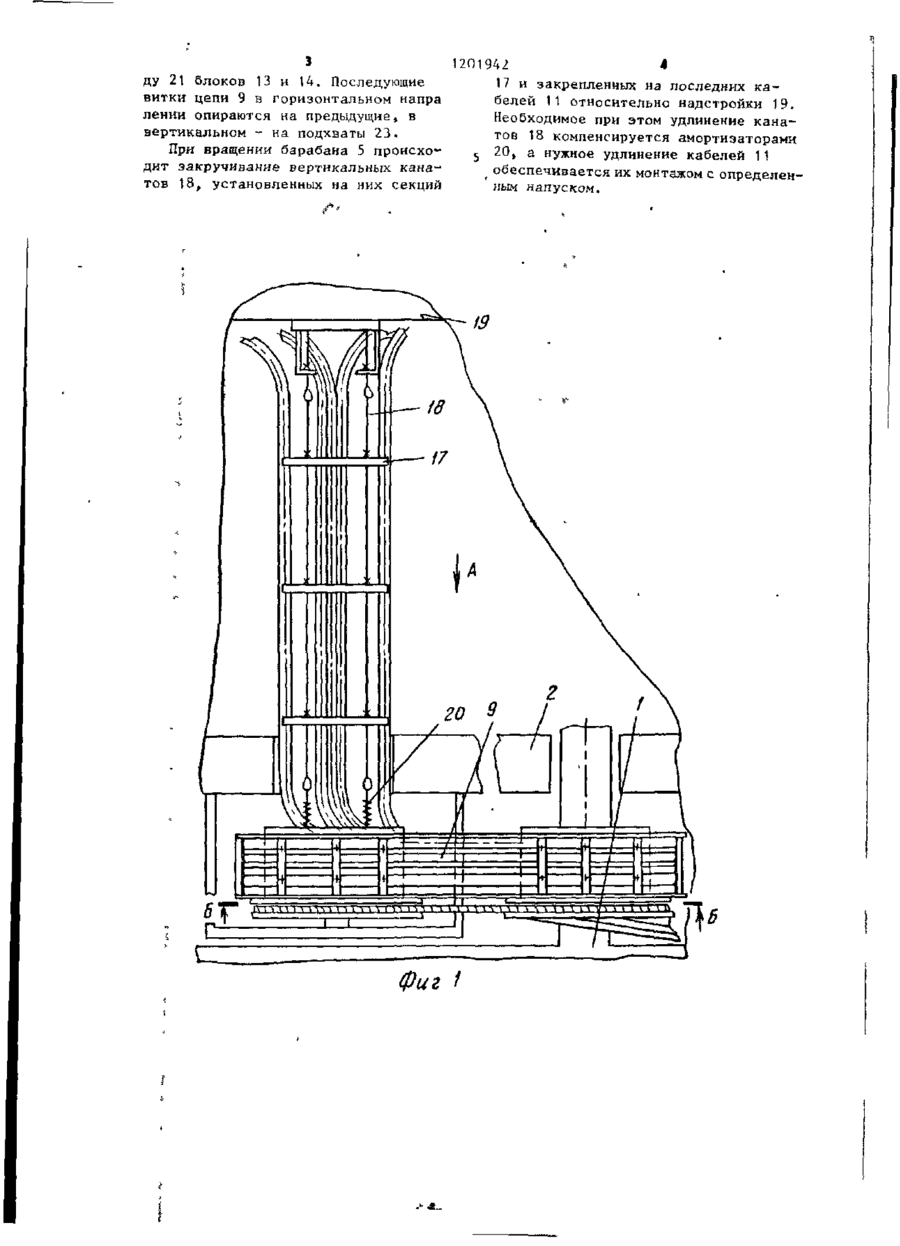

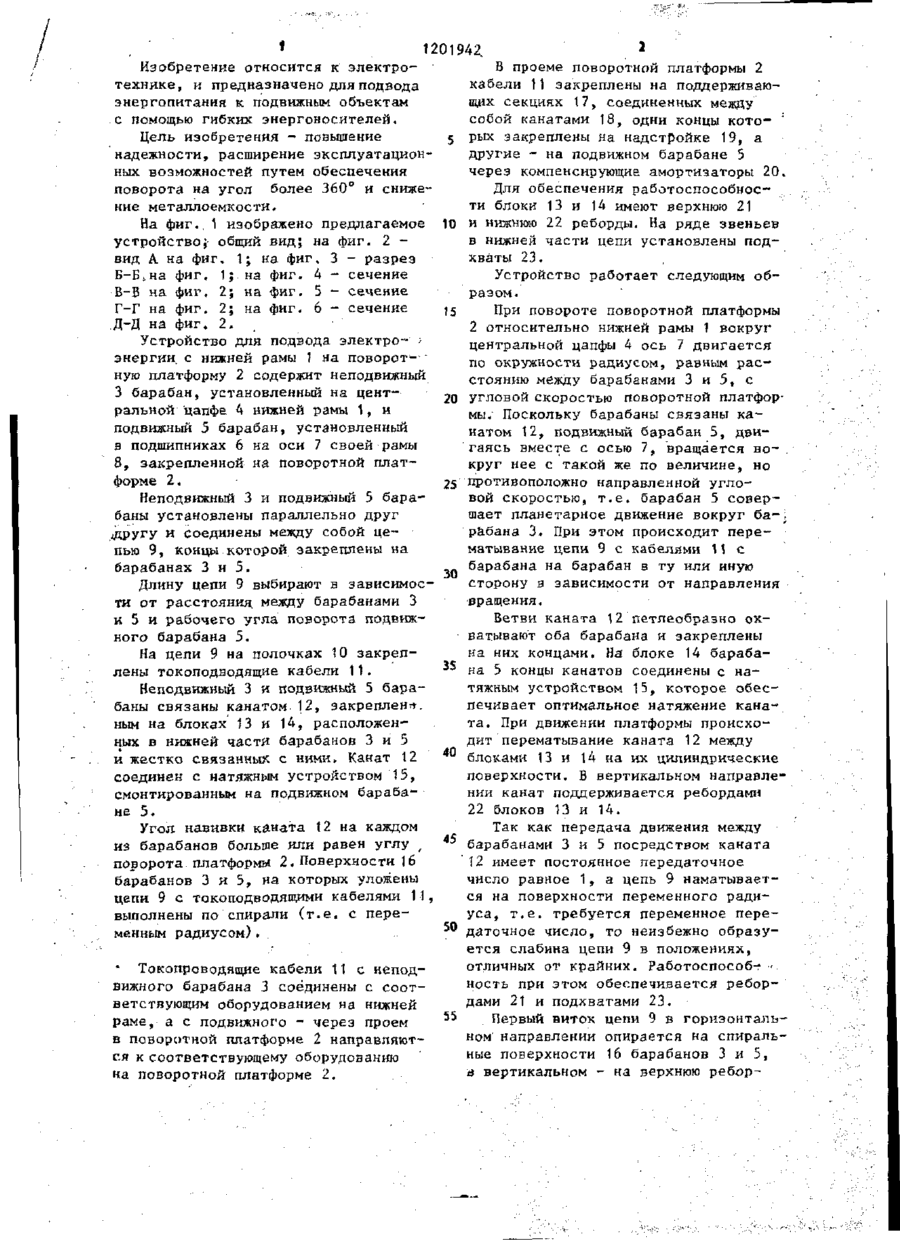

I. УСТРОЙСТВО ДЛЯ ПОДВОДА ЭЛЕКТРОЭНЕРГИИ С НЕПОДВИЖНОЙ ЧАСТИ МАШИНЫ НА ПОВОРОТНУЮ, содержащее неподвижный и подвижный барабаны с ребордами, установленные вертикально и параллельно на фиксированном расстоянии друг от друга с возможностью перемещения оси подвижного барабана отт носительно оси неподвижного по окруж 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что» с целью снижения металлоемкости при угле поворота более 360°, кинематическая связь выполнена в виде ветвей троса, петлеобразно охватывающих оба барабана и закрепленных на ких концами, причем для натяжения ветвей троса один из барабанов снабжен натяжным устройством. (Л 1 1201942. Изобретение относится к электротехнике, и предназначено для подвода энергопитания к подвижным объектам с помощью гибких энергоносителей. Цель изобретения - повышение надежности, расширение эксплуатационных возможностей путем обеспечения поворота на угол более 360° и снижение металлоемкости. На фиг. 1 изображено предлагаемое устройство; общий вид; на фиг. 2 вид А на фиг. 1; на фиг. 3 - разрез Б-Б,на фиг, 1; на фиг- 4 - сечение В-В на фиг. 2; на фиг. 5 - сечение Г-Г на фиг. 2; на фиг. 6 - сечение Д-Д на фиг. 2. ; Устройство для подвода электроэнергии с нижней рамы 1 на поворотную платформу 2 содержит неподвижный 3 барабан, установленный на центральной цапфе 4 нижней рамы 1, и подвижный 5 барабан, установленный в подшипниках 6 на оси 7 своей рамы 8, закрепленной на поворотной платформе 2. Неподвижный 3 и подвижный 5 барабаны установлены параллельно друг другу и соединены между собой цепью 9, концы которой закреплены на барабанах 3 и 5. Длину цепи 9 выбирают в зависимости от расстояния между барабанами 3 и 5 и рабочего угла поворота подвижного барабана 5. На цепи 9 на полочках 10 закреплены токоподводящие кабели 11. Неподвижный 3 и подвижный 5 барабаны связаны канатом. 12, закреплен^ным на блоках 13 и 14, расположенных в нижней части барабанов 3 и 5 и жестко связанных с ними, Канат 12 соединен с натяжным устройством 15, смонтированным на подвижном барабане 5. Угол навивки каната 12 на каждом из барабанов больше или равен углу у поворота платформы 2. Поверхности 16 барабанов 3 и 5, на которых уложены цепи 9 с токаподводящими кабелями 11, выполнены по спирали (т.е. с переменным радиусом).. Токопроводящие кабели 11 с неподвижного барабана 3 соединены с соответствующим оборудованием на нижней раме, а с подвижного - через проем в поворотной платформе 2 направляются к соответствующему оборудованию на поворотной платформе 2. В проеме поворотной платформы 2 кабели 11 закреплены на поддерживающих секциях 17, соединенных между : собой канатами 18, одни концы кото5 рых закреплены на надстройке 19, а другие - на подвижном барабане 5 через компенсирующие амортизаторы 20, Для обеспечения работоспособности блоки 13 и 14 имеют верхнюю 21 10 и нижнюю 22 реборды. На ряде звеньев в нижней части цепи установлены подхваты 23. Устройство работает следующим образом. 15 При повороте поворотной платформы 2 относительно нижней рамы 1 вокруг центральной цапфы 4 ось 7 двигается по окружности радиусом, равным расстоянию между барабанами 3 и 5, с 20 угловой скоростью поворотной платформы. Поскольку барабаны связаны канатом 12, подвижный барабан 5, дви'гаясь вместе с осью 7, вращается вокруг нее с такой же по величине, но 25 противоположно направленной угловой скоростью, т.е. барабан 5 совершает планетарное движение вокруг барабана 3. При этом происходит перематывание цепи 9 с кабелями 11 с барабана на барабан в ту или иную 30 сторону в зависимости от направления •вращения. Ветви каната 12 петлеобразно охватывают оба барабана и закреплены на них концами. На блоке 14 бараба35 на 5 концы канатов соединены с натяжным устройством 15, которое обеспечивает оптимальное натяжение каната. При движении платформы происходит перематывание каната 12 между 40 блоками 13 и 14 на их цилиндрические поверхности. В вертикальном направлении канат поддерживается ребордами 22 блоков 13 и 14. Так как передача движения между 45 барабанами 3 и 5 посредством каната 12 имеет постоянное передаточное число равное 1, а цепь 9 наматывается на поверхности переменного радиуса , т.е. требуется переменное пере50 даточное число, то неизбежно образуется слабина цепи 9 в положениях, отличных от крайних. Работоспособ- < ность при этом обеспечивается ребордами 21 и подхватами 23. 55 Первый виток цепи 9 в горизонтальном' направлении опирается на спиральные поверхности 16 барабанов 3 и 5, в вертикальном - на верхнюю ребор ду 21 блоков 13 и 14. Последующие витки цепи 9 в горизонтальном напра лении опираются на предыдущие, в вертикальном - на подхваты 23. При вращении барабана 5 происходит закручивание вертикальных канатов 18, установленных на них секций 201942 4 17 и закрепленных на последних кабелей 11 относительно надстройки 19. Необходимое при этом удлинение канатов 18 компенсируется амортизаторами 5 20, а нужное удлинение кабелей 11 обеспечивается их монтажом с определенг ным напуском. 19 1201942 Вид А 23 1Е фиг. ВНИИПИ Заказ 8099/55 Тираж 619 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектная,
