Бетонна суміш

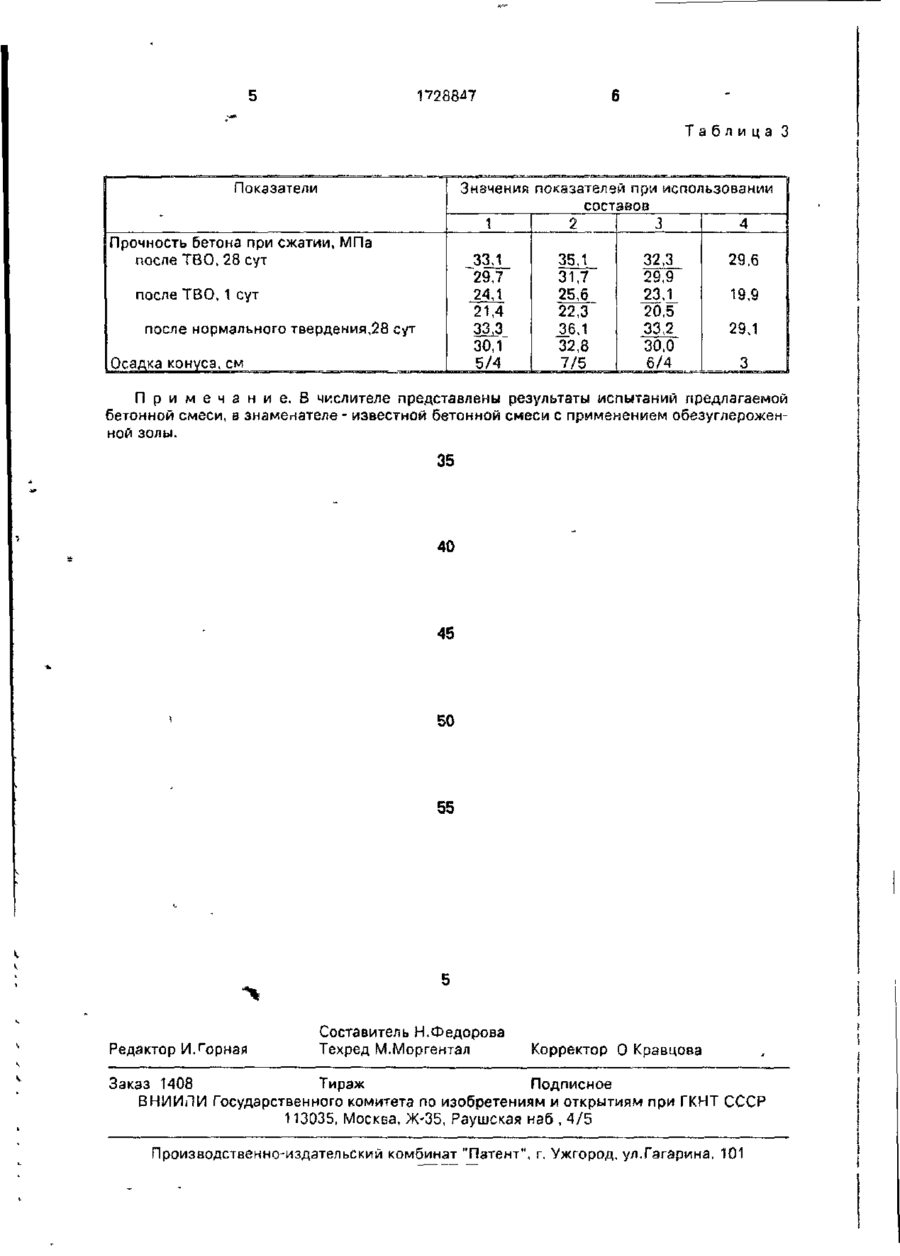

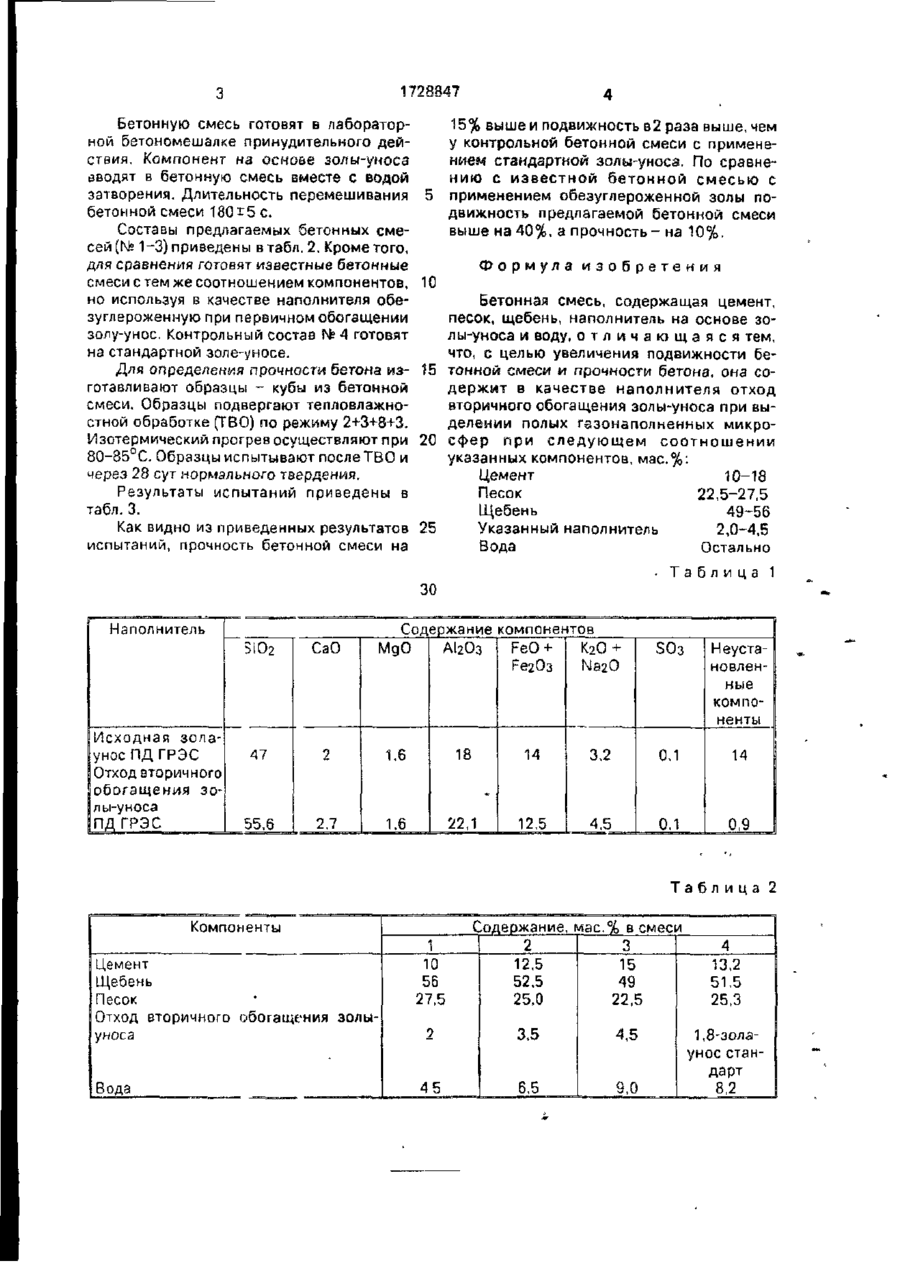

Изобретение может найти применение в строительстве Бетонная смесь содержит, мЬс.%: цемент 10,0-15,0; песок 22,5-27,5; щебень 49,0-56,0; наполнитель - отход вторичного обогащения золы-уноса при выделении полых газонаполненных миюосфер 2,0-4,5; вода остальное. Бетонную смесь готовят перемешиванием компонентов, при этом наполнитель ВВОДИТ В смесь вместе с водой затворения. Из приготовленной смеси изготавливают образцы - кубы, часть которых подвергают тепловлажностной обработке (ТВО) по режиму 2+ 3+8Х3 при температуре изотермической выдержки 8085°С, другую часть - нормальному твердению, после чего испытывают характеристики бетонной смеси и бетона: осадка конуса 5-7 см, прочность на сжатие после ТВО 23-25,6 МПа, после 28 сут нормального твердения 33-35 МПз.З табл. Изобретение относится к составам бетонных смесей, содержащих отходы энергетической промышленности, и может найти применение в строительстве. Целью изобретения является увеличение подвижности бетонной смеси и прочности бетона. П р и м е р Исходные материалы: портландцемент марки "400" Балаклэевского цементно-шиферного комбината, щебень гранитный фракции 5-20, песок речной, кварцевый, Мкр = 1,52, наполнитель - отход вторичного обогащения золы-уноса Приднепровской ГРЭС (ПД ГРЭС) при выделении полых газонаполненных микросфер. Используемый в составе бетонной смеси наполнитель получают методом пенной флотации или сепарации из обезуглерожен ной при первичном обогащении золы-уноса. Продуктом вторичного обогащения являются газонаполненные микросферы со средней плотностью 0,4 г/см , используемые, в основном, как теплоизолятор. Получаемый в результате вторичного обогащения золы-уноса отход имеет среднюю плотность 2.4 г/см . В табл. 1 приведены химические составы исходной золы-уноса Приднепровский ГРЭС и используемого в составе бетонной смеси отхода вторичного обогащения данной золы-уноса при выделении полых газонаполненных микросфер. На поверхности отхода вторичного продукта обогащения золы-уноса адсорбируется 0,01-0,05% ПАВ - агентов обогащения (поверхностно-активных веществ). 1728847 Бетонную смесь готовят в лабораторной бетономешалке принудительного действия. Компонент на основе золы-уноса вводят в бетонную смесь вместе с водой затворения. Длительность перемешивания бетонной смеси 180^5 с. Составы предлагаемых бетонных смесей (№ 1-3) приведены в табл. 2, Кроме того, для сравнения готовят известные бетонные смеси с тем же соотношением компонентов, но используя в качестве наполнителя обезуглероженную при первичном обогащении золу-унос. Контрольный состав № 4 готовят на стандартной золе-уносе. Для определения прочности бетона изготавливают образцы - кубы из бетонной смеси. Образцы подвергают тепловлажностной обработке (ТВО) по режиму 2+3+8+3. Изотермический прогрев осуществляют при 80-85°С. Образцы испытывают после ТВО и через 28 сут нормального твердения. Результаты испытаний приведены в табл. 3. Как видно из приведенных результатов испытаний, прочность бетонной смеси на 15% вышей подвижность в2 раза выше, чем у контрольной бетонной смеси с применением стандартной золы-уноса. По сравнен и ю с и з в е с т н о й б е т о н н о й смесью с применением обезуглероженной золы подвижность предлагаемой бетонной смеси выше на 40%, а прочность- на 10%. Формула 10 изобретения Бетонная смесь, содержащая цемент, песок, щебень, наполнитель на основе золы-уноса и воду, о т л и ч а ю щ а я с я тем, что, с целью увеличения подвижности бе15 тонной смеси и прочности бетона, она содержит в качестве наполнителя отход вторичного обогащения золы-уноса при выделении полых газонаполненных микро20 сфер п р и с л е д у ю щ е м с о о т н о ш е н и и указанных компонентов, мас.%: Цемент 10-18 Песок 22,5-27,5 Щебень 49-56 25 Указанный наполнитель 2,0-4,5 Вода Остально . Таблица 1 30 Наполнитель Содержание компонентов МдО FeO + К2О + AI2O3 Fe2Oa ЫагО ЗіО 2 Исходная золаунос ПД ГРЭС Отход вторичного обогащения золы-уноса ПД ГРЭС СаО 47 2 1,6 18 14 3,2 55,6 2,7 1,6 22,1 12,5 4,5 SO3 0,1 і Неустановленные компоненты 14 0,1 0,9 Таблица 2 Компоненты Цемент Щебень Песок ОТХОД вторичного обогащения золыуноса Вода 1 10 56 27.5 2 45 Содержание, мас.% в смеси 2 3 12.5 15 52,5 49 25,0 22,5 3.5 4,5 6,5 9,0 4 13,2 51.5 25,3 1,8-золаунос стандарт 8,2 17288^7 Таблица 3 Показатели Значения показателей при использовании составов 1 после ТВО, 1 сут после нормального твердения,28 сут Осадка конуса, см 2 3 4 33,1 29,7 24,1 21,4 33,3 30,1 5/4 Прочность бетона при сжатии, МПа после ТВО, 28 сут 35,1 31,7 25,6 22,3 35,1 32,8 32,3 29,9 23,1 20,5 33,2 30,0 6/4 29,6 19,9 29J 3 П р и м е ч а н и е . В числителе представлены результаты испытаний предлагаемой бетонной смеси, в знаменателе - известной бетонной смеси с применением обезуглероженной золы. 35 40 45 50 55 Редактор И.горная Составитель Н.Федорова Техред М.Моргентал Корректор О Кравцова Заказ 1408 Тираж Подписное ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
