Спосіб виготовлення колектора для теплообмінника з плоскоовальними багатоканальними трубами

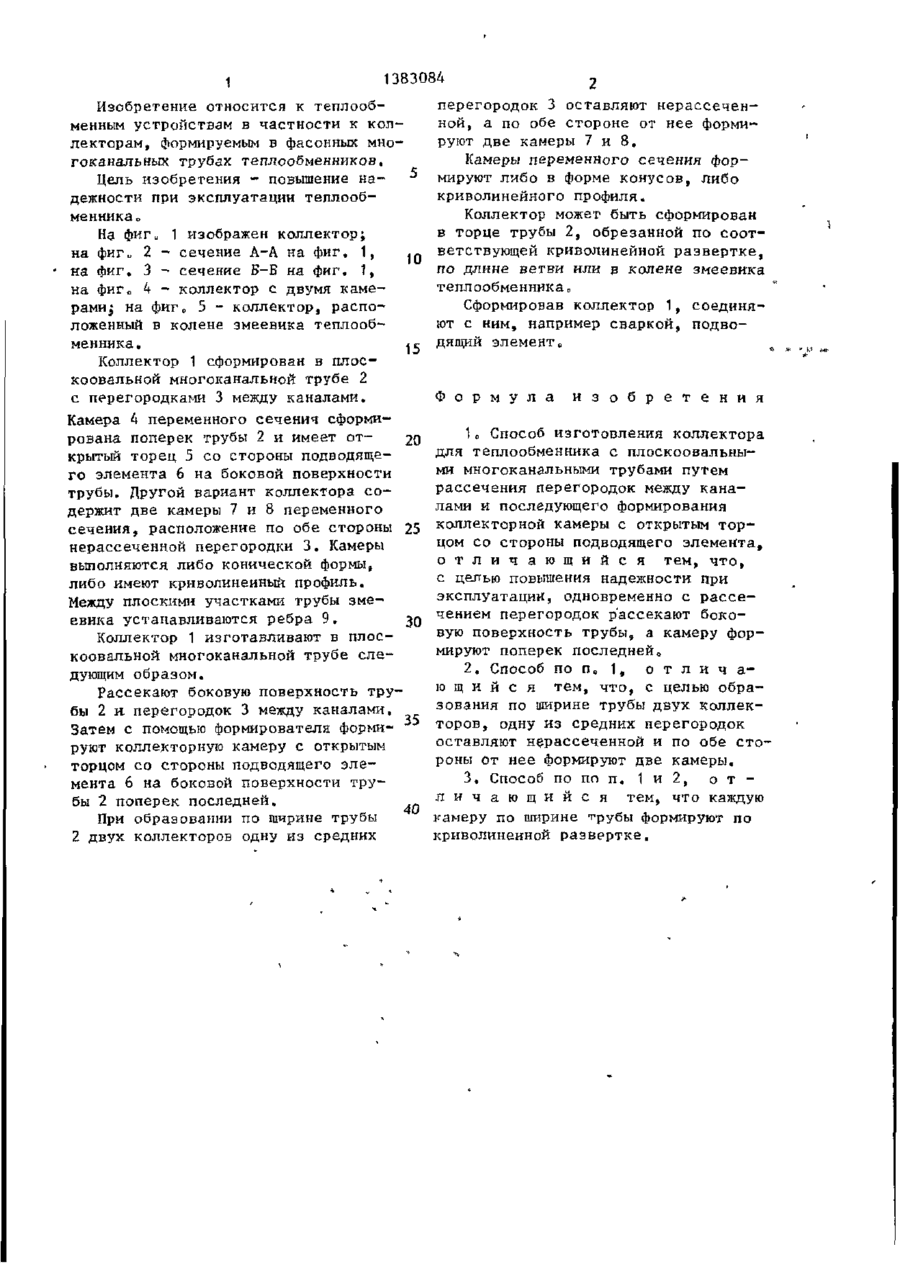

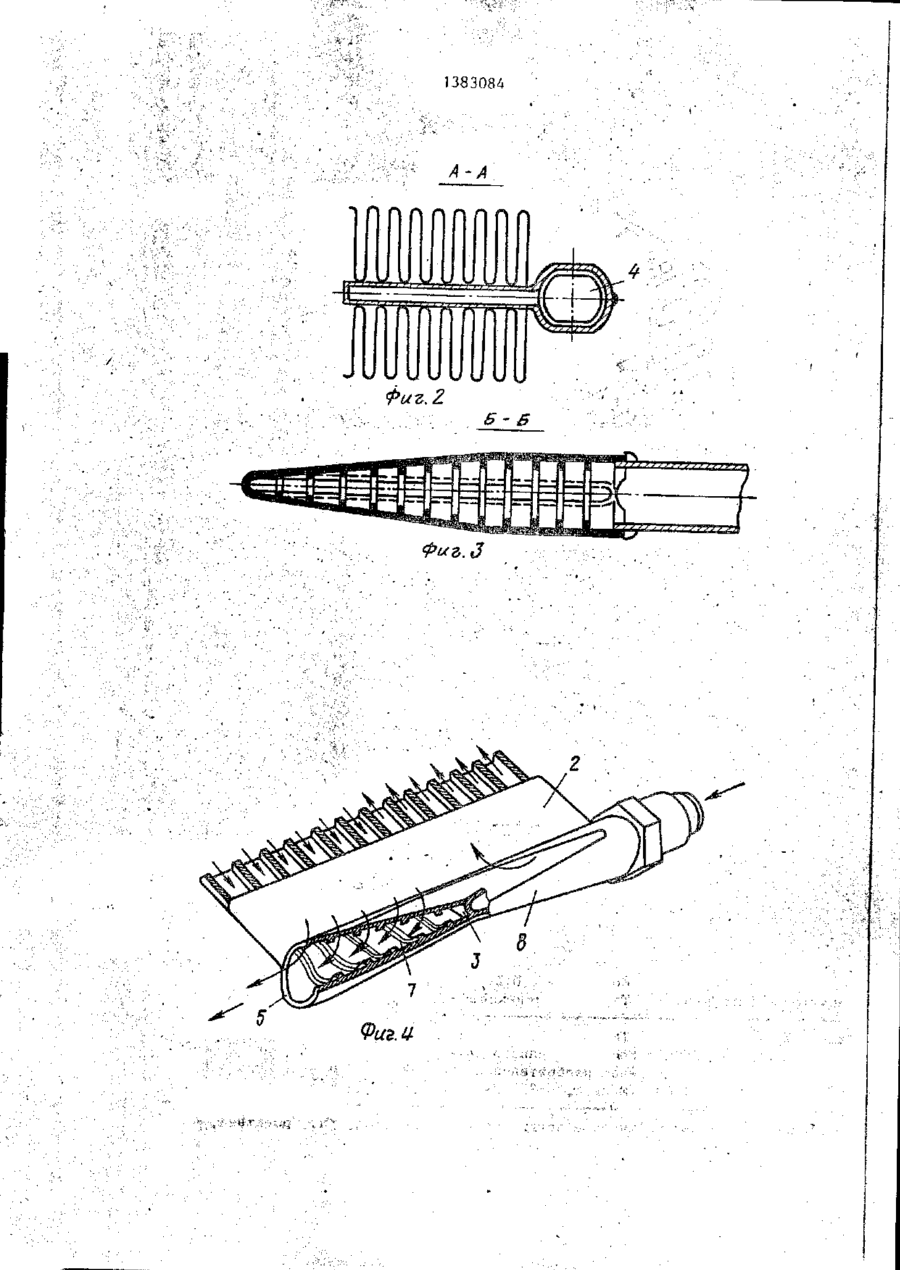

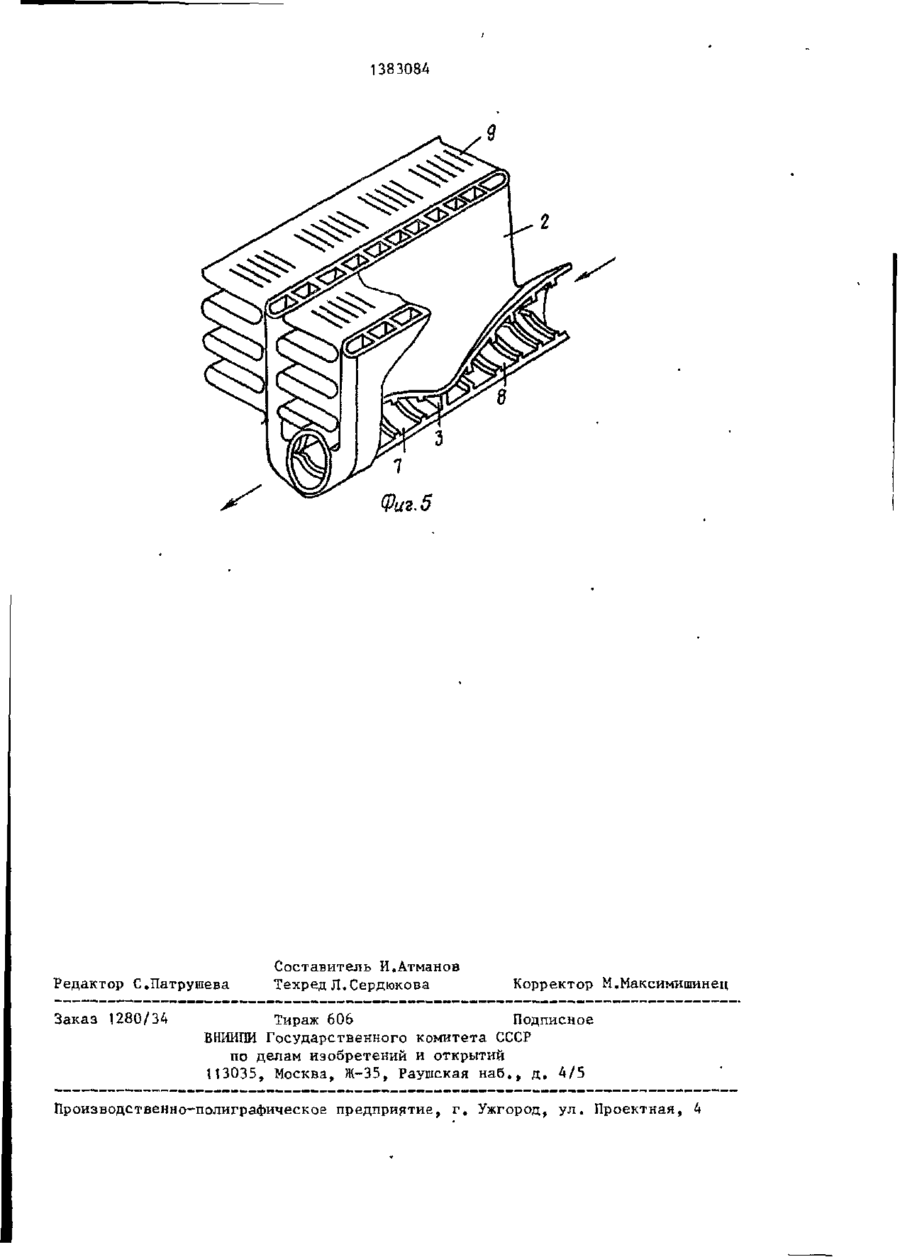

Изобретение относится к коллекторам, формируемым в фасонных многоканальных трубах теплообменников. Цель изобретения - повышение надежности при эксплуатации теплообмен ника. Коллектор 1 сформирован в плоскоовальной многоканальной трубе 2 с перегородками 3 между каналами. Камера переменного сечения сформирована поперек трубы и имеет открытый торец со стороны подводящего элемента 6 на боковой поверхности трубы. Боковую поверхность трубы и перегородки 3 между каналами рассекают и с помощью формирователя формируют коллекторную камеру с открытым торцом со стороны элемента 6 поперек трубы. При образовании по ширине трубы 2 двух коллекторов одну из средних перегородок оставляют нерассеченной, а по обе стороны от нее формируют две камеры. Каждая камера по ширине трубы м о б . сформирована по криволинейной развертке. 2 з 0 п, ф-лы, 5 ил. СО 00 00 о 00 1 1383084 Изобретение относится к теплообменным устройствам в частности к коллекторам, формируемым в фасонных многоканальных трубах теплообменников. Цель изобретения - повышение надежности при эксплуатации теплообменникао На фиг„ 1 изображен коллектор; на фиг* 2 - сечение А-А на фиг. 1, t o на фиг. 3 - сечение Б-Б на фиг. t, на фиг о 4 - коллектор с двумя камерами^ на фиг 0 5 - коллектор, расположенный в колене змеевика теплообменника. 15 Коллектор 1 сформирован в плоскоовальной многоканальной трубе 2 с перегородками 3 между каналами. Камера 4 переменного сеченич сформирована поперек трубы 2 и имеет от20 крытый торец 5 со стороны подводящего элемента 6 на боковой поверхности трубы. Другой вариант коллектора содержит две камеры 7 и 8 переменного сечения, расположение по обе стороны 25 нерассеченной перегородки 3, Камеры выполняются либо конической формы, либо имеют криволинейный профиль. Между плоскими участками трубы змеевика устанавливаются ребра 9, перегородок 3 оставляют нерассеченной, а по обе стороне от нее формируют две камеры 7 и 8. Камеры переменного сечения формируют либо в форме конусов, либо криволинейного профиля. Коллектор может быть сформирован в торце трубы 2, обрезанной по соответствующей криволинейной развертке, по длине ветви или в колене змеевика теплообменника„ Сформировав коллектор 1, соединяют с ним, например сваркой, подводящий элементв Ф о р м у л а и з о б р е т е н и я 1 с Способ изготовления коллектора для теплообменника с плоскоовальными многоканальными трубами путем рассечения перегородок между каналами и последующего формирования коллекторной камеры с открытым торцом со стороны подводящего элемента, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности при эксплуатации, одновременно с рассечением перегородок рассекают боко30 вую поверхность трубы, а камеру форКоллектор 1 изготавливают в плосмируют поперек последней,, коовальной многоканальной трубе сле2, Способ по п в 1, о т л и ч а дующим образом. ю щ и й с я тем, что, с целью обраРассекают боковую поверхность трузования по ширине трубы двух коллекбы 2 и перегородок 3 между каналами. Затем с помощью формирователя форми- 35 торов, одну из средних перегородок оставляют нерассеченной и по обе сторуют коллекторную камеру с открытым роны от нее формируют две камеры, торцом со стороны подводящего эле3, Способ по пп п. 1 и 2, о т мента 6 на боковой поверхности трул и ч а ю щ и й с я тем, что каждую бы 2 поперек последней. 40 камеру по ширине трубы формируют по При образовании по ширине трубы криволинейной развертке, 2 двух коллекторов одну из средних 383084 A-A 138308Д ft/3.5 Редактор С.Патрушева Заказ 1280/34 Составитель И.Атманов Техред Л.Сердюкова Корректор М.Максимишинец Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д„ 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
