Спосіб декорування поверхні виробу

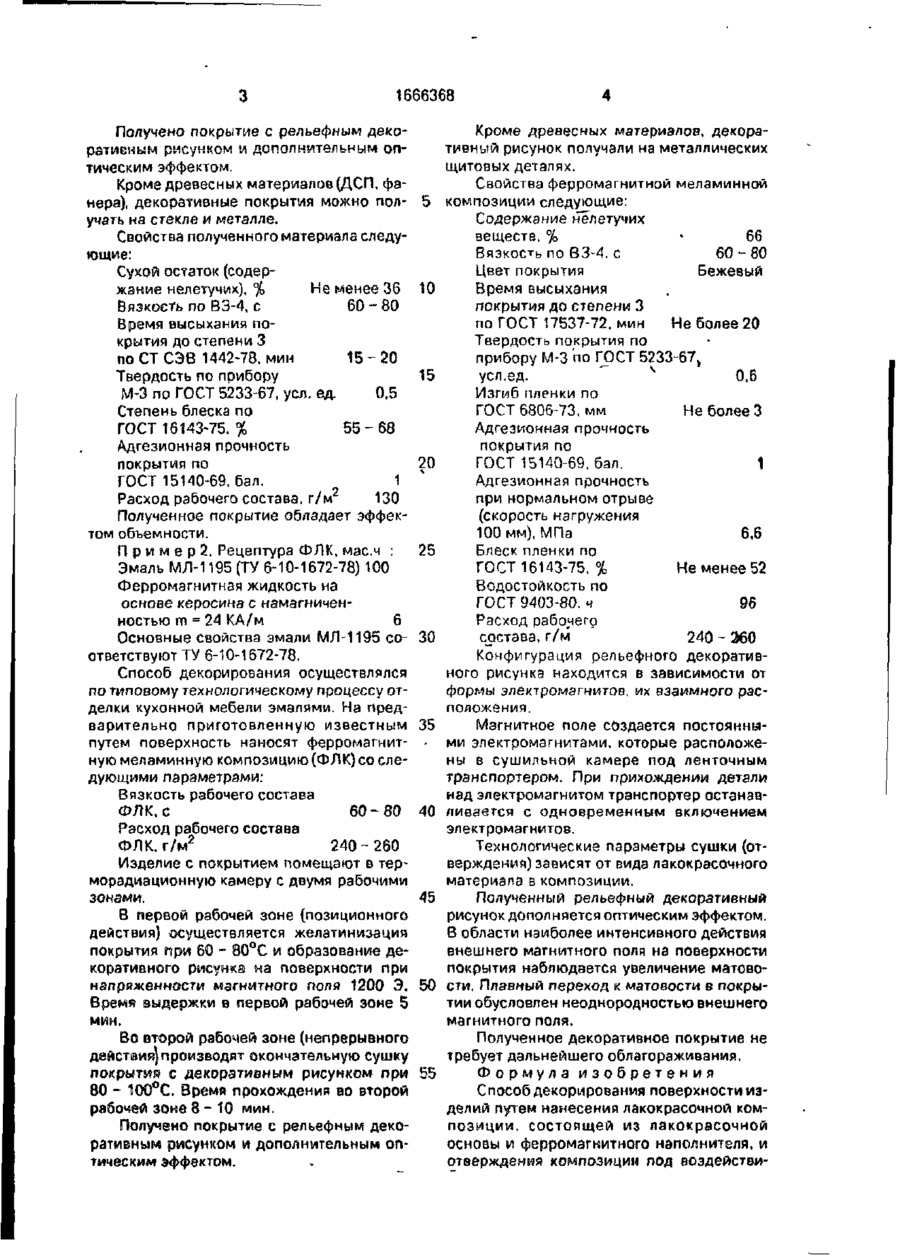

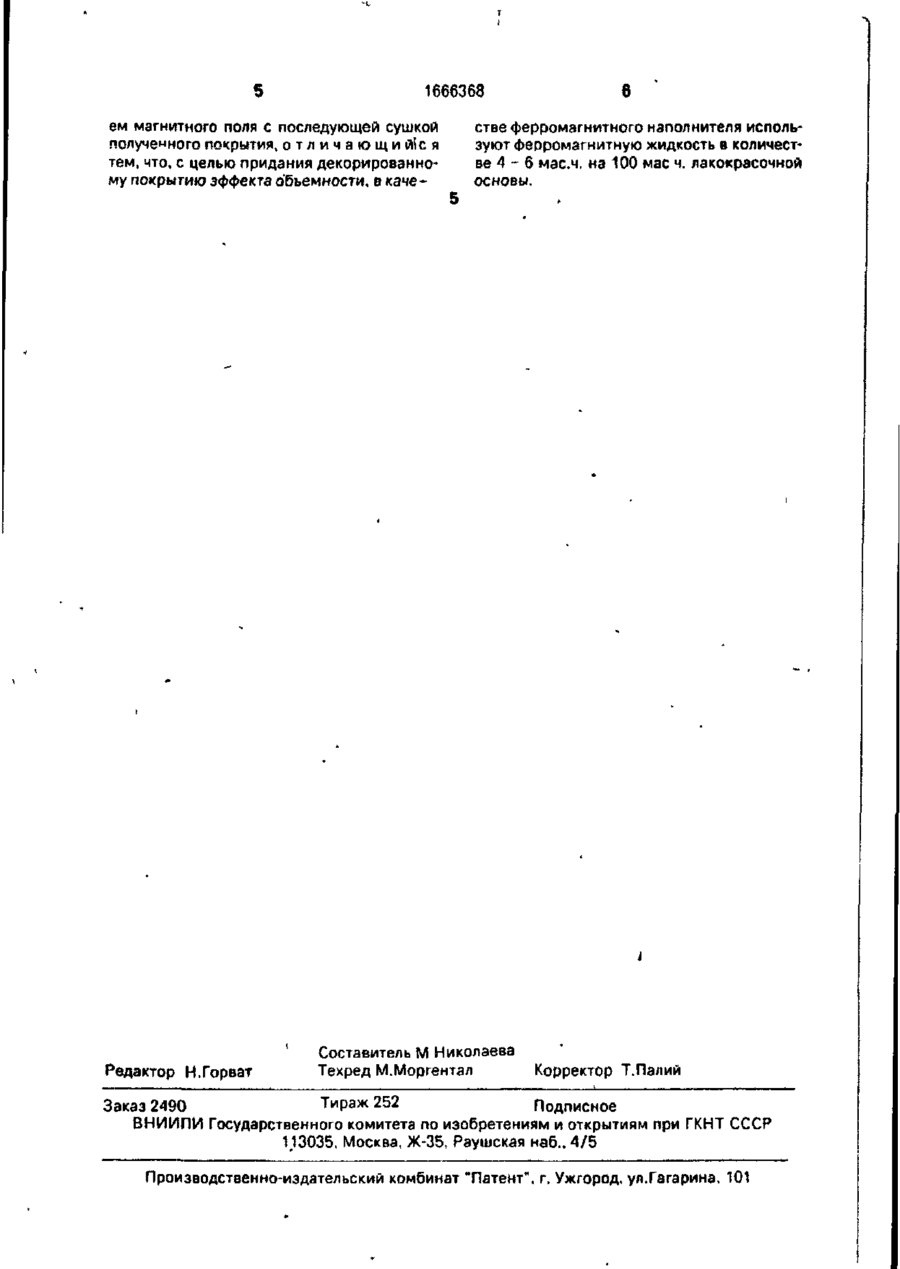

Изобретение относится к способам создания декоративных покрытий на издели ях, в частности на поверхности мебели. Целью изобретения является придание декоративному покрытию эффекта объемности. Указанная цель достигается тем, что на отделываемую поверхность наносят лакокрасочную композицию, состоящую из лакокрасочной основы и ферромагнитного наполнителя в качестве которого использована ферромагнитная жидкость в количестве 4 - 6 мае ч на 100 мас.ч. основы, отверждают под воздействием внешнего магнитного поля и сушат Предлагаемый способ осуществляют по типовым технологическим регламентам отделки деталей мебели типовыми лакокрасочными материалами. Изобретение относится к созданию декоративных покрытий на изделиях, в маетности к отделке поверхности мебели Вязкость рабочего раствора, с 60 * 80 Расход, г/м 2 130 Изделие с покрытием помещают в конвективную камеру с двумя рабочими зонами. В первой рабочей зоне (позиционного действия) производили желзтинизацию покрытия при 40 - 45°С и образование декоративного рисунка на поверхности при напряженности магнитного поля 1000 эрст Время выдержки в первой рабочей зоне 5 мин Во второй рабочей камере (непрерывного действия) производили сушку покрытия с декоративным рисунком при 45 - 50°С. Время прохождения во второй рабочей зоне 10 - 15 мин. Целью изобретения является придание декорированному покрытию эффекта объемности. При м е р і Рецептура ферромагнитной лакокрасочной композиции (ФЛК) мас.ч : нитроцеллюлозный лак НЦ-218 (ОСТ 497663) 100: ферромагнитная жидкость на основе керосина с намагниченностью (т) 24 кА/м 4. Способ декорирования осуществляют по типовому технологическому регламенту отделки деталей мебели лаком НЦ-218. На предварительно приготовленную известным путем поверхность «аносят ФЛК со следующими параметрами: С* 1666368 Получено покрытие с рельефным декоративным рисунком и дополнительным оптическим эффектом. Кроме древесных материалов (ДСП, фанера), декоративные покрытия можно пол- 5 учать на стекле и металле. Свойства полученного материала следующие: Сукой остаток (содержание нелетучмх), % Не менее 36 10 Вязкость по ВЗ-4, с 60-80 Время высыхания покрытия до степени 3 по СТ СЭВ 1442-78, мин 15 - 20 15 Твердость по прибору М-3 по ГОСТ 5233-67, усл. ед. 0,5 Степень блеска по ГОСТ 16143-75. % 55-68 Адгезионная прочность 20 покрытия по ГОСТ 15140-69, бал. 1 130 Расход рабочего состава, г/м' Полученное покрытие обладает эффектом объемности. П р и м е р 2. Рецептура ФЛК, мас.ч : 25 Эмаль МЛ-1195 (ТУ 6-10-1672-78) 100 Ферромагнитная жидкость на основе керосина с намагниченностью m = 24 КА/м 6 Основные свойства эмали МЛ-1195 со- 30 ответствуют ТУ 6-10-1672-78. Способ декорирования осуществлялся по типовому технологическому процессу отделки кухонной мебели эмалями. На предварительно приготовленную известным 35 путем поверхность наносят ферромагнитную меламинную композицию (ФЛК) со следующими параметрами: Вязкость рабочего состава ФЛК, с 6 0 - 8 0 40 Расход рабочего состава 2 ФЛК, г/м 240-260 Изделие с покрытием помещают в терморадиационную камеру с двумя рабочими зонами. 45 В первой рабочей зоне (позиционного действия) осуществляется желатинизация покрытия при 60 - 80°С и образование декоративного рисунка ка поверхности при напряженности магнитного поля 1200 Э. 50 Времй выдержки в первой рабочей зоне 5 мин. Во второй рабочей зоне (непрерывного действия) производят окончательную сушку покрытий с декоративным рисунком при 55 80 - 100°С. Время прохождения во второй рабочей зоне 8 - 1 0 мин. Получено покрытие с рельефным декоративным рисунком и дополнительным оптическим эффектом. Кроме древесных материалов, декоративный рисунок получали на металлических щитовых деталях. Свойства ферромагнитной меламинной композиции следующие: Содержание нелетучих веществ. % • 66 Вязкость по ВЗ-4. с 60-80 Цвет покрытия Бежевый Время высыхания покрытия до степени 3 по ГОСТ 17537-72. мин Не более 20 Твердость покрытия по прибору М-3 по ГОСТ 5233-67 > ч усл.ед. " 0,6 Изгиб пленки по ГОСТ 6806-73. мм Не более 3 Адгезионная прочность покрытия по ГОСТ 15140-69, бал. 1 Адгезионная прочность при нормальном отрыве (скорость нагружения 100мм),МПа 6,6 Блеск пленки по ГОСТ 16143-75, % Не менее 52 Водостойкость по ГОСТ 9403-80, ч 96 Расход рабочего состава, г/м 240 - 360 Конфигурация рельефного декоративного рисунка находится в зависимости от формы электромагнитов, их взаимного расположения. Магнитное поле создается постоянными электромагнитами, которые расположены в сушильной камере под ленточным транспортером. При прихождении детали над электромагнитом транспортер останавливается с одновременным включением электромагнитов. Технологические параметры сушки (отверждения) зависят от вида лакокрасочного материала в композиции. Полученный рельєфний декоративный рисунок дополняется оптическим эффектом. В области наиболее интенсивного действия внешнего магнитного поля на поверхности покрытия наблюдается увеличение матовости. Плавный переход к матовости в покрытии обусловлен неоднородностью внешнего магнитного поля. Полученное декоративное покрытие не требует дальнейшего облагораживания. Формула изобретения Способ декорирования поверхности изделий путем нанесения лакокрасочной композиции, состоящей из лакокрасочной основы и ферромагнитного наполнителя, и отверждения композиции под воздействи 5 1666368 ем магнитного поля с последующей сушкой лолуче'ного покрытия, о т л и ч а ю щ и й ! с я тем, что, с целью придания декорированному покрытию эффекта объемности, в каче 1 Редактор Н.Горват в стве ферромагнитного наполнителя используют Ферромагнитную жидкость в количестве А - 6 мас.ч, на 100 мае ч. лакокрасочной основы. Составитель М Николаева Техред М.Моргентал Корректор Т.Палий Заказ 2490 Тираж 252 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
