Пристрій для нормованого годування птиці

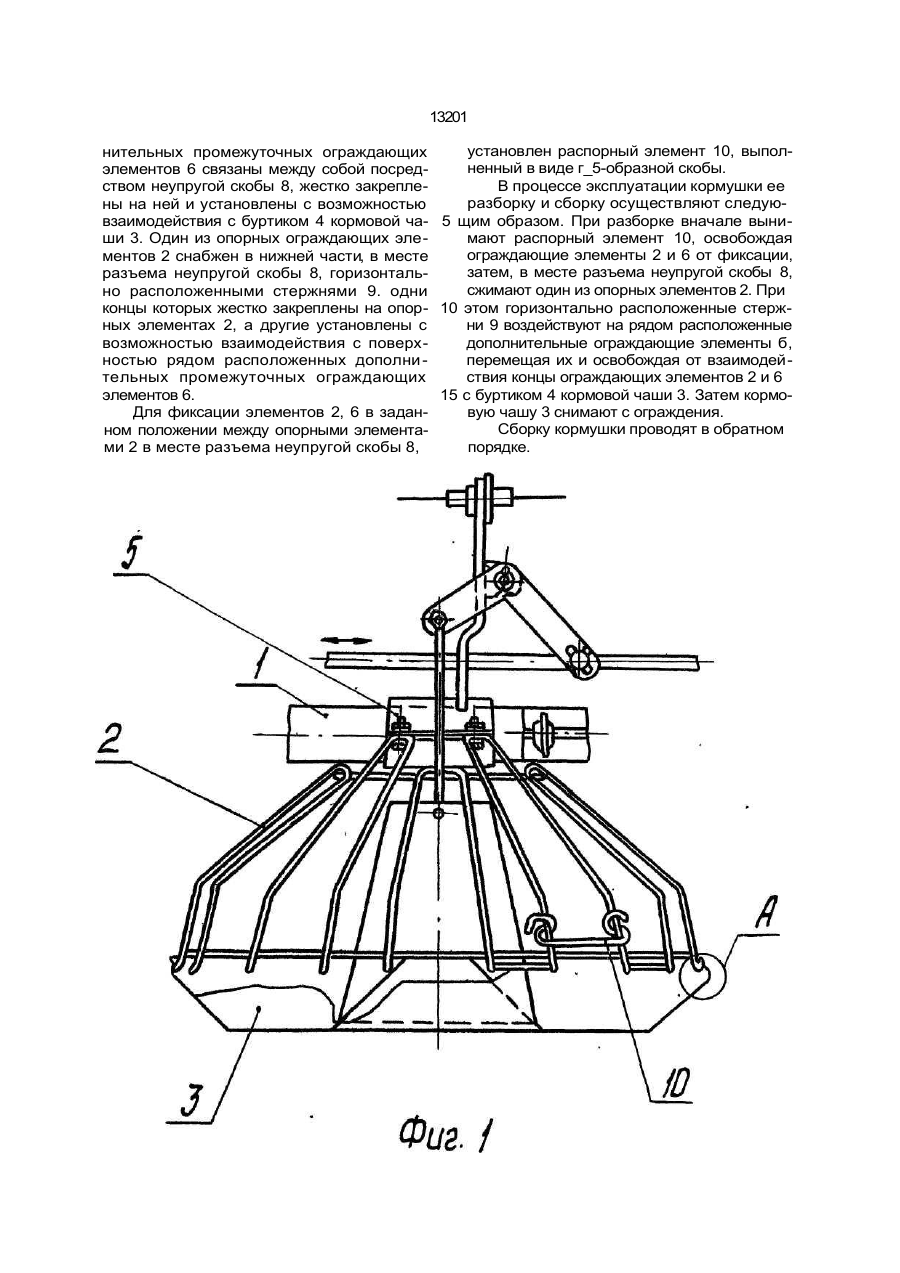

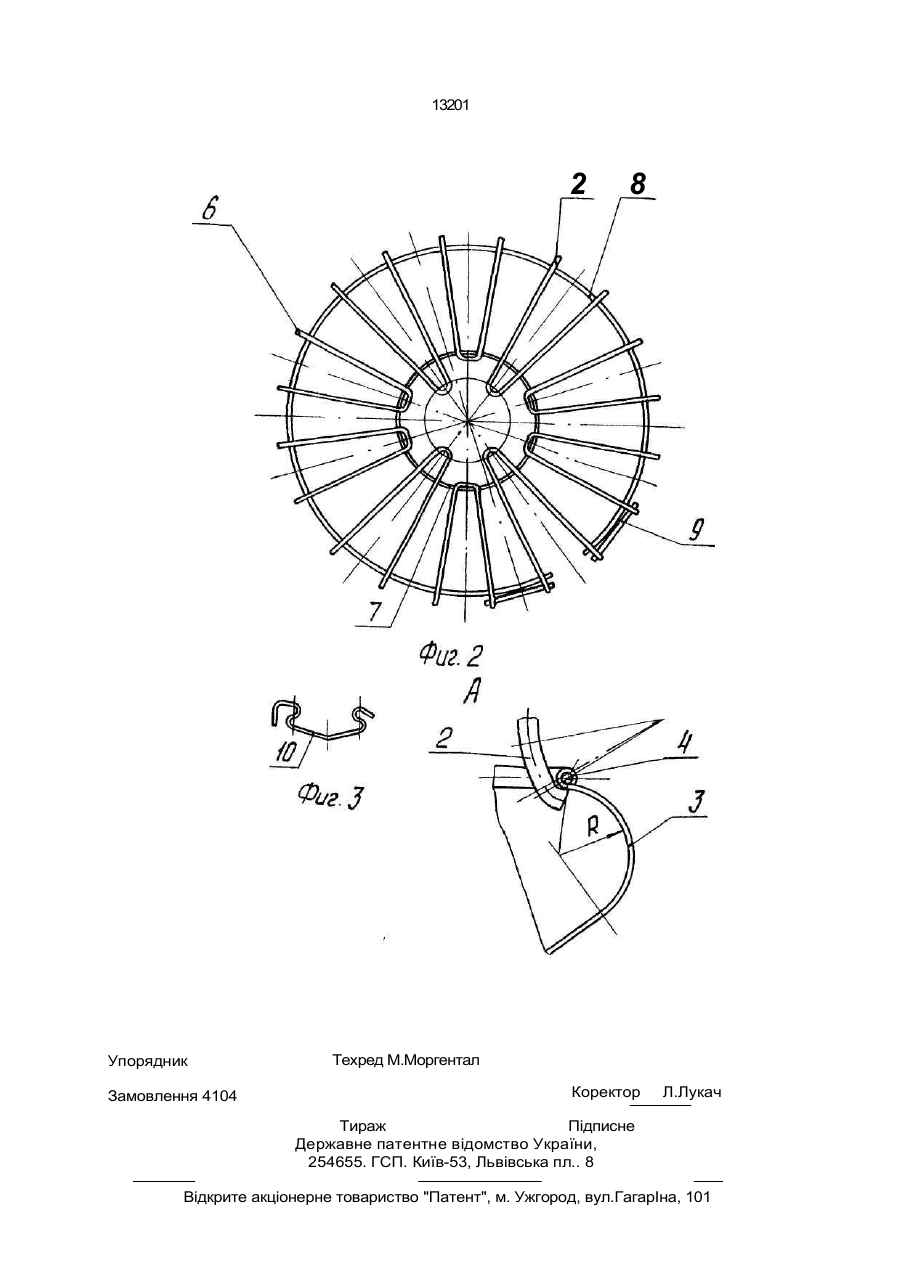

1. Устройство для нормированного кор мления птицы, включающее кормовую чашу с буртиком, установленную на кормопроводе посредством опорных ограждающих элементов, одни концы которых жестко за креплены на фланце кормопровода, а дру гие - установлены с возможностью взаимодействия с буртиком кормовой ча ши, о т л и ч а ю щ е е с я тем, что оно Изобретение относится к сельскому хозяйству, в частности к кормораздатчикам. Цель изобретения - снижение затрат труда при разборке и сборке устройства и повышение удобства его обслуживания. На фиг. 1 приведен общий вид кормушки; на фиг. 2 - ограждение кормушки, вид сверху; на фиг. 3 - форма распорного элемента; на фиг. 4 - фрагмент сцепления ограждения с поддоном. Устройство для нормированного кормления птицы содержит установленную на снабжено дополнительными промежуточными ограждающими элементами, связанными между собой в верхней части посредством замкнутого кольца, установленного на поверхности опорных ограждающих элементов, а в нижней части - посредством круглой неупругой скобы, на которой жестко закреплены нижние концы дополнительных промежуточных ограждающих элементов, установленные с возможностью взаимодействия с буртиком кормовой чаши, при этом опорные элементы в нижней части, в месте разьема круглой неупругой скобы, снабжены распорным элементом и горизонтально расположенными стержнями, установленными с возможностью взаимодействия с рядом расположенными дополнительными промежуточными ограждающими элементами. 2. Устройство поп. 1 , о т л и ч а ю щ е е с я тем, что распорный элемент выполнен в виде V-образной скобы. кормопроводе 1, посредством опорных ограждающих элементов 2, кормовую чашу 3. Края кормовой чаши 3 имеют буртик 4, с которым взаимодействуют нижние концы опорных ограждающих элементов 2, Верхние концы опорных ограждающих элементов 2 закреплены на фланце 5 кормопровода 1. Ограждение кормовой чаши 3 снабжено также дополнительными промежуточными ограждающими элементами 6, связанными между собой в верхней части замкнутым кольцом 7 установленным на поверхность опорных ограждающих элементов 2 В нижней части концы допол С> со ю о О 13201 установлен распорный элемент 10, выполнительных промежуточных ограждающих ненный в виде г_5-образной скобы. элементов 6 связаны между собой посредВ процессе эксплуатации кормушки ее ством неупругой скобы 8, жестко закреплеразборку и сборку осуществляют следуюны на ней и установлены с возможностью взаимодействия с буртиком 4 кормовой ча- 5 щим образом. При разборке вначале вынимают распорный элемент 10, освобождая ши 3. Один из опорных ограждающих элеограждающие элементы 2 и 6 от фиксации, ментов 2 снабжен в нижней части, в месте затем, в месте разъема неупругой скобы 8, разъема неупругой скобы 8, горизонтальсжимают один из опорных элементов 2. При но расположенными стержнями 9. одни концы которых жестко закреплены на опор- 10 этом горизонтально расположенные стержни 9 воздействуют на рядом расположенные ных элементах 2, а другие установлены с возможностью взаимодействия с поверхдополнительные ограждающие элементы б, ностью рядом расположенных дополни перемещая их и освобождая от взаимодейтельных промежуточных ограждающих ствия концы ограждающих элементов 2 и 6 элементов 6. 15 с буртиком 4 кормовой чаши 3. Затем кормовую чашу 3 снимают с ограждения. Для фиксации элементов 2, 6 в заданСборку кормушки проводят в обратном ном положении между опорными элементапорядке. ми 2 в месте разъема неупругой скобы 8, 13201 2 Упорядник Замовлення 4104 8 Техред М.Моргентал Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655. ГСП. Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
