Завантажувальний пристрій доменої печі

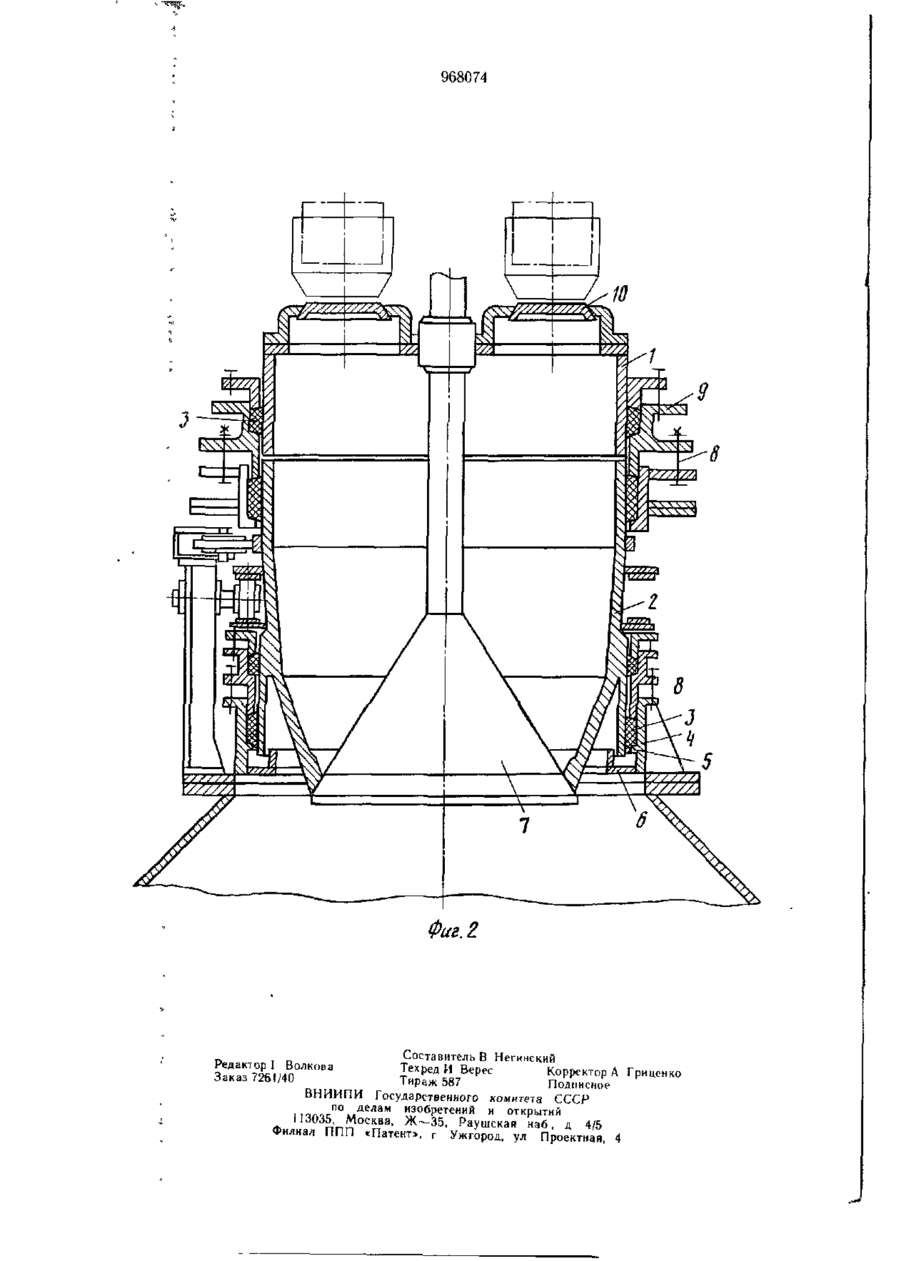

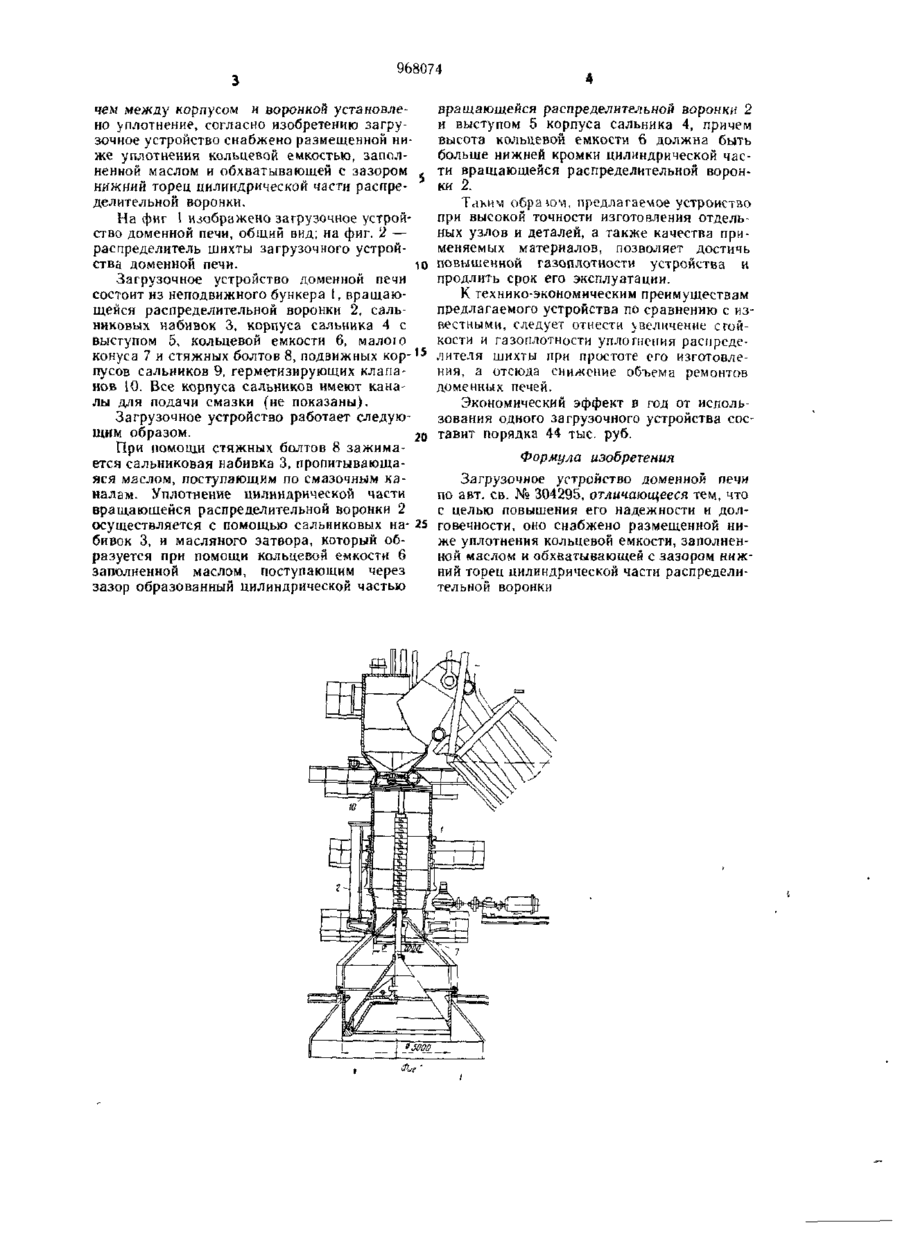

Сою) Советских Социалистических Республик ч/П И L А П И Б 968074 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 304295 (22) Заявлено 03 04.81 (21) 3267590/22-02 [51) М Кл. с присоединением заявки № — Государственным комитет 3 С 21 В 7/18 (23) Приоритет — СССР Опубликовано 23.10 82 по делам изобретений и открытий Бюллетень №39 Дата опубликования описания 28.10.82 (72) Авторы изобретения (53) УДК 669.162. .24(088.8) Г И. Скорый, В И Апостолов, В Ф. Басанцов и Н. И Раков (71) Заявитель Производственное объединение «Ждановтяжмаш» (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДОМЕННОЙ ПЕЧИ 1 Изобретение относится к металлургии. По основному авт. св. № 304295 известно устройство доменной печи, содержащее засыпной аппарат с большим конусным затвором, установленным на нем распределителем шихты с опорной рамой, вращающейся воронкой и контактирующим с ней малым конусом и расположенные над распределителем газозапирающие клапаны, при этом тарельчатые клапаны встроены в стационарный герметизирующий корпус, смонтированный на раме распределителя шихты и охватывающий верхнюю часть вращающейся воронки, причем между корпусом и воронкой установлено уплотнение. При этом между буртом (выступом) корпуса сальника и вращающейся распределительной воронкой имеется довольно большой зазор, что неблагоприятно действуют на всю конструкцию в целом I \ ] . К недостаткам известного устройства следует отнести: продув доменного газа в атмосферу через зазор между плетеными набивками и вращающейся распределительной воронкой, за юр образуется в результате сминания сальниковых плетеных набивок, 15 20 вытекание смазки из сальникового уплотнения, через зазор, образовавшийся между буртом (выступом) корпуса сальника и вращающейся распределительной воронкой, в результате чего смазка попадает в атмосферу доменной печи; пониженная стойкость уплотнения распределителя шихты, возникающей в результате действия образивнои пыли, содержащейся в прорывающейся с большой скоростью через зазоры между плетеной набивкой и вращающейся распределительной воронкой струе газа. Цель изобретения — повышение надежности и долговечности устройства. Эта цель достигается тем, что в загрузочном устройстве доменной печи, содержащим засыпной аппарат с большим конусным затвором, установленный на нем распределитель шихты с опорной рамой, вращающейся воронкой и контактирующим с ней малым конусом и расположенные над распределителем газозапирающие клапаны, тарельчатые клапаны встроены в стационарный герметизирующий корпус, смонтированный на раме распределителя шихты и охватывающий верхнюю часть его вращающейся воронки, при 968074 чем между корпусом и воронкой установлено уплотнение, согласно изобретению загрузочное устройство снабжено размещенной ниже уплотнения кольцевой емкостью, заполненной маслом и обхватывающей с зазором нижний торец цилиндрической части распределительной воронки. На фиг 1 изображено загрузочное устройство доменной печи, общий вид; на фиг. 2 — распределитель шихты загрузочного устройства доменной печи. ю Загрузочное устройство доменной печи состоит из неподвижного бункера I, вращающейся распределительной воронки 2, сальниковых набивок 3, корпуса сальника 4 с выступом 5, кольцевой емкости 6, малого конуса 7 и стяжных болтов 8, подвижных к о р - 1 5 пусов сальников 9, герметизирующих клапанов 10. Все корпуса сальников имеют каналы для подачи смазки (не показаны). Загрузочное устройство работает следующим образом. 20 При помощи стяжных болтов 8 зажимается сальниковая набивка 3, пропитывающаяся маслом, поступающим по смазочным каналам. Уплотнение цилиндрической части вращающейся распределительной воронки 2 осуществляется с помощью сальниковых на- 25 бивок 3, и масляного затвора, который образуется при помощи кольцевой емкости 6 заполненной маслом, поступающим через зазор образованный цилиндрической частью вращающейся распределительной воронки 2 и выступом 5 корпуса сальника 4, причем высота кольцевой емкости 6 должна быть больше нижней кромки цилиндрической части вращающейся распределительной воронки 2. Таким обраюм, предлагаемое устройство при высокой точности изготовления отдельных узлов и деталей, а также качества применяемых материалов, позволяет достичь повышенной газоплотности устройства и продлить срок его эксплуатации. К технико-экономическим преимуществам предлагаемого устройства по сравнению с известными, следует отнести \величенке стойкости и газоплотности уплотнения распределителя шихты при простоте его изготовления, а отсюда снижение объема ремонтов доменных печей. Экономический эффект в год от использования одного загрузочного устройства составит порядка 44 тыс. руб. Формула изобретения Загрузочное устройство доменной печи по авт. св. № 304295, отличающееся тем, что с целью повышения его надежности и долговечности, оно снабжено размещенной ниже уплотнения кольцевой емкости, заполненной маслом и обхватывающей с зазором нижний торец цилиндрической части распределительной воронки 968074 8 Фиг.і Составитель В Негинский Редакторі Волкова Техред И Верес Корректор А Гриценко Заказ 7261/40 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
