Замок для кріплення контейнерів і піддонів
Номер патенту: 16527
Опубліковано: 29.08.1997
Автори: Гулін Альфред Яковлевич, Бібік Вальтер Євгенійович, Ляшко Євгеній Митрофанович
Формула / Реферат
Замок для крепления контейнеров и поддонов, содержащий корпус, запирающий элемент с выступом, педали закрытия и открытия, привод запирающего элемента, выполненный в виде качалки, шарнирно закрепленной в корпусе и взаимодействующей одним плечом с запирающим элем.ентом, а другим-с педалью открытия, а также фиксатор открытого и закрытого положения замка, взаимодействующий с качалкой, и предохранительный элемент, отличающийся тем, что, с целью повышения эксплуатационных характеристик устройства путем уменьшения количества элементов, выступающих за габариты направляющей балки в открытом положении замка, в нем педаль закрытия выполнена заодно с запирающим элементом и расположена со стороны, противоположной его выступу, а педаль открытия выполнена в виде кнопки, установлена параллельно запирающему элементу и снабжена цилиндрическим корпусом, телескопически внешним и внутренним полыми штоками, размещенными в цилиндрическом корпусе, и штифтом, закрепленным во внутреннем полом штоке, проходящем через стенки цилиндрического корпуса и внешнего полого штока и взаимодействующим своими законцовками с плечом качалки, при этом предохранительный элемент выполнен в виде пары подпружиненных секторов-упоров, шарнирно закрепленных на внутреннем полом штоке, а в стенках внешнего полого штока и цилиндрического корпуса выполнены продольные пазы, в которых размещены законцовки штифта и секторы-упоры.
Текст

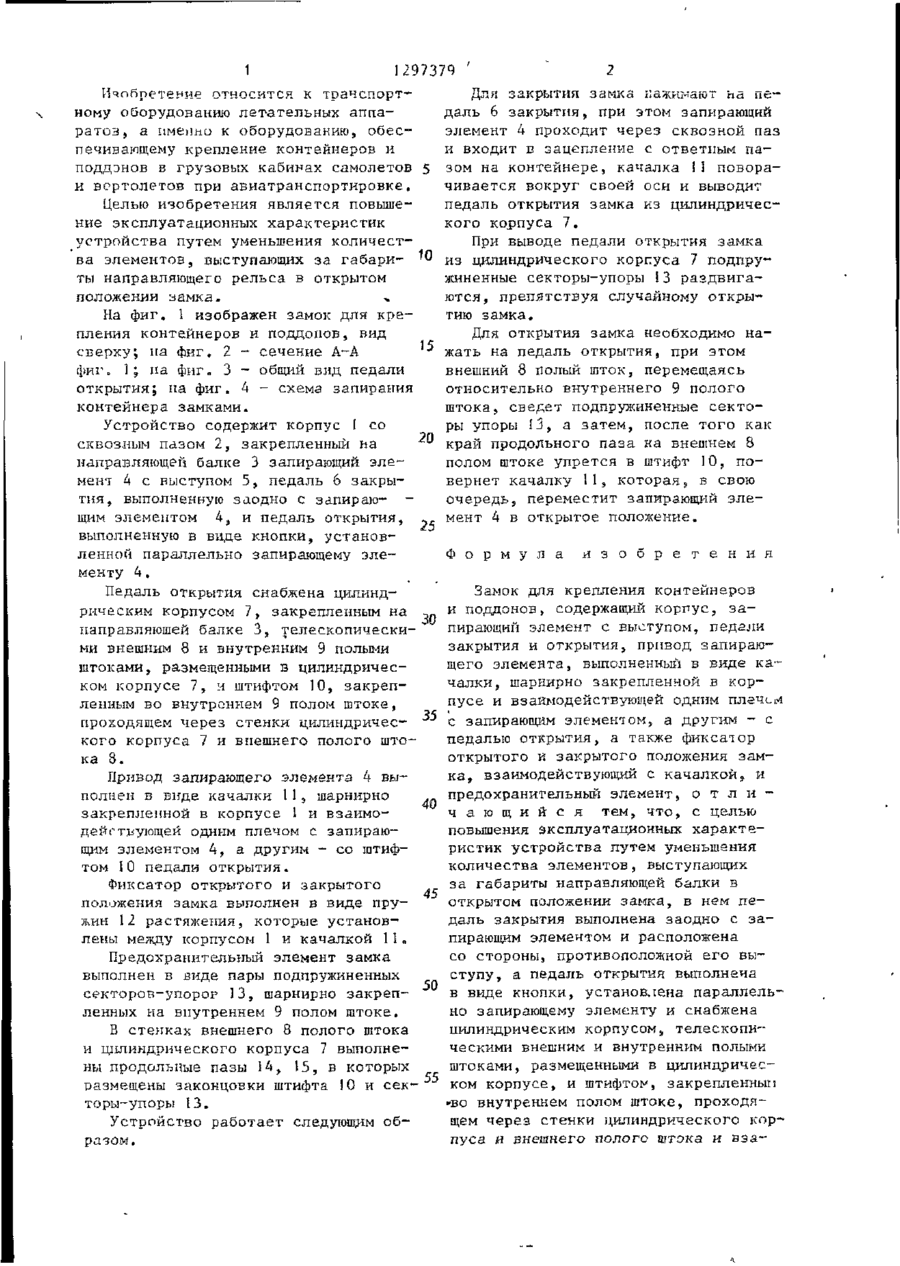

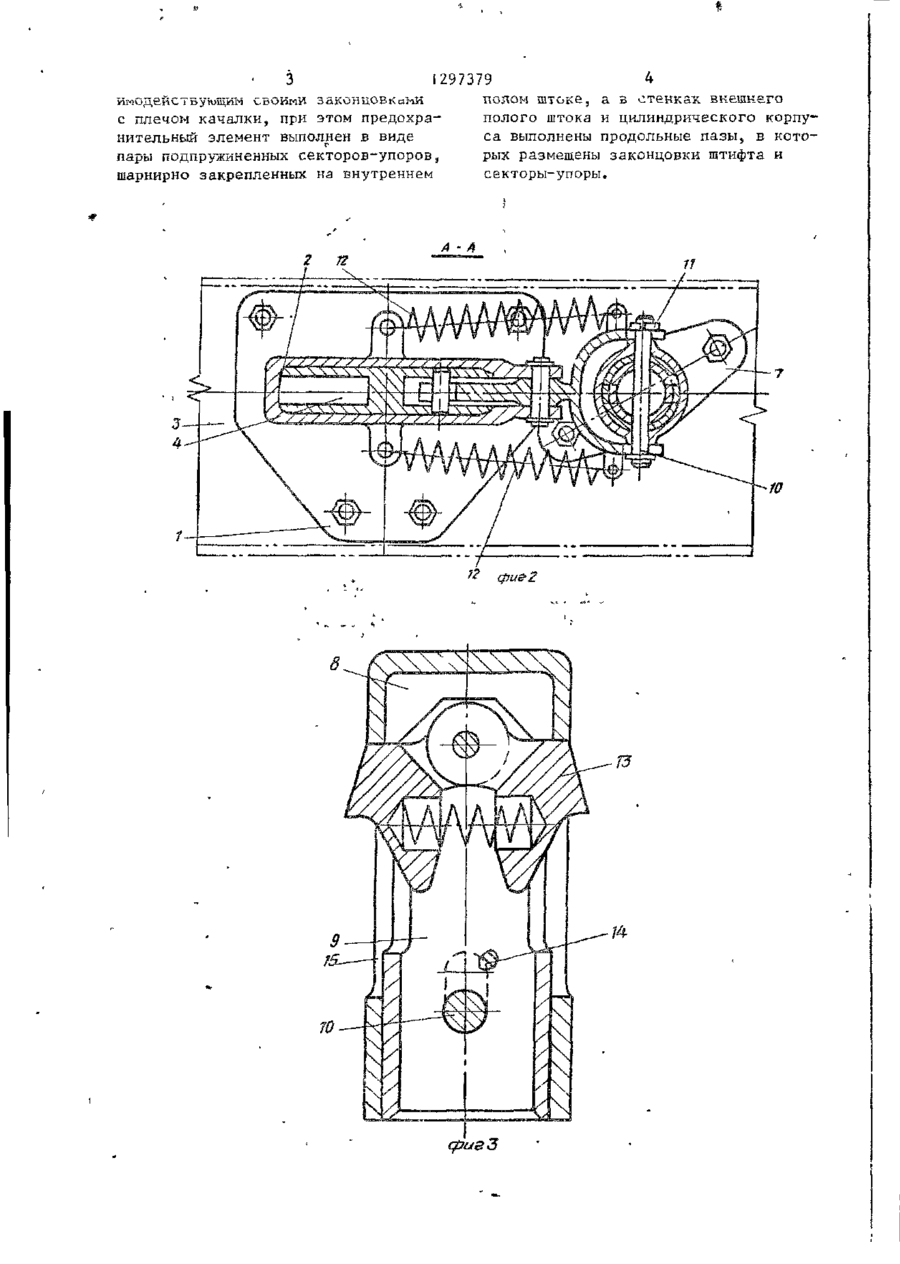

ЭКЗ союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК б к із (19) (5D 4 (И) В 64 С 1/20, В 64 D 9 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3898388/40-23 (22) 15.05.85 (72) 6.Е. Бибик, А.Я. Гулин и Е.М.Ляшко (53) 629.7.045(088.8) (56) Авторское свидетельство СССР № 719075, кл. В 64 D 9/00, 1978. Авторское свидетельство СССР * 480600, кл. В 64 С 1/20, .г В 64 D 9/00, 1974. (54) ЗАМОК ДЛЯ КРЕПЛЕНИЯ КОНТЕЙНЕРОВ И ПОДДОНОВ (57) Изобретение относится к транспортному оборудованию летательных аппаратов и обеспечивает крепление контейнеров и поддонов в грузовых кабинах при авиатранспортировке, С целью повышения эксплуатационных характеристик устройства, путем уменьшения количества элементов, выступающих за габариты направляющей балки 3, в нем педаль закрытия 6 выполнена заодно с запирающим элементом 4 и расположена со стороны, противопололшой его выступу 5, а педаль открытия выполнена в виде телескопических внешнего 8 и внутреннего 9 полых штоков„ размещена в цилиндрическом корпусе 7 и снабжена предохранительным элементом в виде подпружиненных секторов-упоров 13, Секторы-упо-. ры 13 шарнирно закреплены на внутреннем 9 штоке, В стенках внешнего штока и цилиндрического корпуса 7 выполнены пазы, в которых размещены секторы упоры. 4 ил.
ДивитисяДодаткова інформація
Назва патенту англійськоюLock for fastening containers and pans
Автори англійськоюLiashko Yevhenii Mytrofanovych, Bibik Valter Yevheniiovych, Hulin Alfred Yakovlevych
Назва патенту російськоюЗамок для крепления контейнеров и поддонов
Автори російськоюЛяшко Евгений Митрофанович, Бибик Вальтер Евгеньевич, Гулин Альфред Яковлевич
МПК / Мітки
Мітки: контейнерів, піддонів, замок, кріплення
Код посилання
<a href="https://ua.patents.su/4-16527-zamok-dlya-kriplennya-kontejjneriv-i-piddoniv.html" target="_blank" rel="follow" title="База патентів України">Замок для кріплення контейнерів і піддонів</a>
