Електрична машина

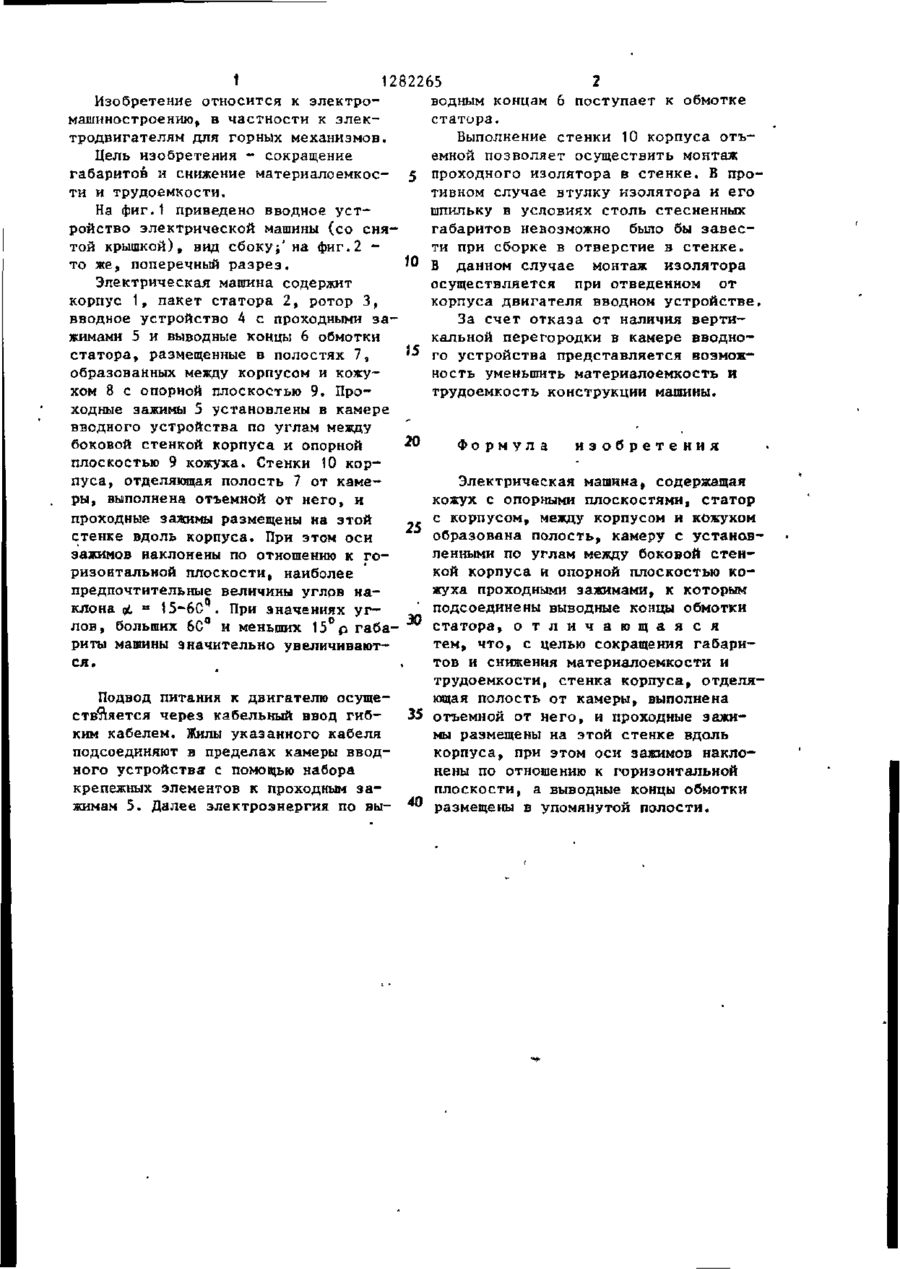

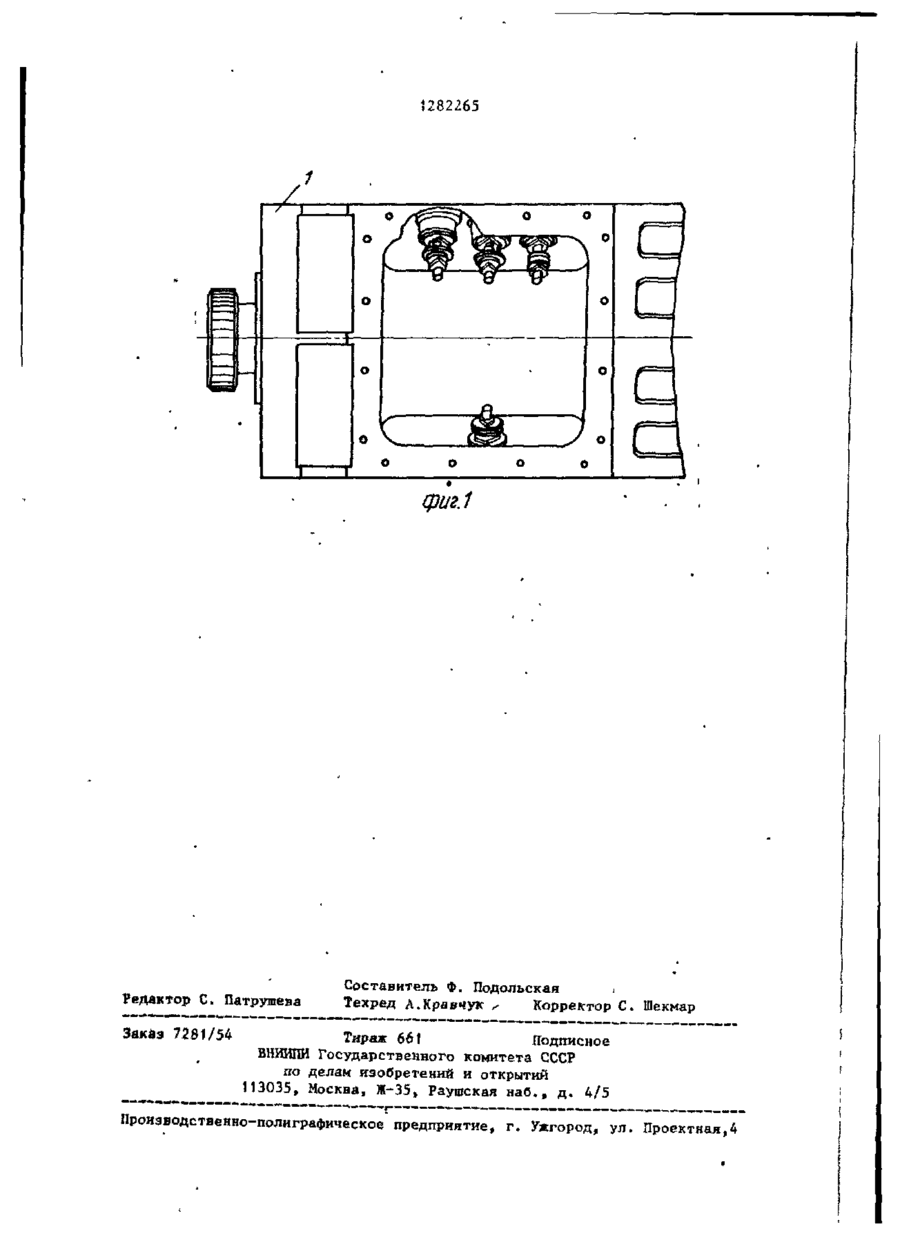

Изобретение относится к электромашиностроению, в частности к элек тродвигателям для горных механизмов. Цель изобретения - сокращение габаритов. Электрическая машина содержит корпус, пакет статора 2, ротор 3, v вводное устройство 4 с проходными зажимами 5 и выводные концы 6 обмотки статора. Зажимы 5 установлены в камере вводного устройства по углам между боковой стенкой корпуса и опорной плоскостью 9 кожуха. Выводные концы 6 размещены в полостях 7 между корпусом и кожухом 8. Стенка 10 корпуса выполнена отъемной от него, н проходные зажимы размещены на этой стенке вдоль корпуса. Оси зажимов наклонены по отношению к горизонтальной плоскости.Это позволяет уменьшить материалоемкость и трудоемкость конструкции. 2 ил. S і* фиг. I 1 1282265 водным концам 6 поступает к обмотке Изобретение относится к электростатора. машиностроению, в частности к электродвигателям для горных механизмов. Выполнение стенки 10 корпуса отъемной позволяет осуществить монтаж Цель изобретения - сокращение габаритов и снижение материалоемкос- 5 проходного изолятора в стенке. В проти и трудоемкости. тивном случае втулку изолятора н его шпильку в условиях столь стесненных На фиг.1 приведено вводное устгабаритов невозможно было бы завесройство электрической машины (со сняти при сборке в отверстие в стенке. той крышкой), вид сбоку;1 на фиг.2 то же, поперечный разрез. *0 В данном случае монтаж изолятора Электрическая машина содержит осуществляется при отведенном от корпус 1, пакет статора 2, ротор 3, корпуса двигателя вводном устройстве, вводное устройство 4 с проходными заЗа счет отказа от наличия вертижимами 5 и выводные концы 6 обмотки кальной перегородки в камере вводностатора, размещенные в полостях 7, '* го устройства представляется возможобразованных между корпусом и кожуность уменьшить материалоемкость и хом 8 с опорной плоскостью 9. Протрудоемкость конструкции машины. ходные зажимы 5 установлены в камере вводного устройства по углам между боковой стенкой корпуса и опорной Формула изобретения плоскостью 9 кожуха. Стенки 10 корпуса, отделяющая полость 7 от камеЭлектрическая машина, содержащая ры, выполнена отъемной от него, и кожух с опорными плоскостями, статор проходные зажимы размещены на этой с корпусом, между корпусом и кожухом 25 образована полость, камеру с установстенке вдоль корпуса. При этом оси зажимов наклонены по отношению к голенными по углам между боковой стенризонтальной плоскости, наиболее кой корпуса и опорной плоскостью копредпочтительные величины углов нажуха проходными зажимами, к которым клона g и 15-6С'. При значениях угt подсоединены выводные концы обмотки лов, больших 6С° и меньших 15°р габа- •*' с т а т о р а , о т л и ч а ю щ а я с я риты машины значительно увеличиваюттем, что, с целью сокращения габарися. тов и снижения материалоемкости и трудоемкости, стенка корпуса, отделяПодвод питания к двигателю осущеющая полость от камеры, выполнена ствляется через кабельный ввод гиб35 отъемной от него, и проходные зажиким кабелем. Жилы указанного кабеля мы размещены на этой стенке вдоль подсоединяют в пределах камеры вводкорпуса, при этом оси зажимов наклоного устройства с помощью набора нены по отношению к горизонтальной крепежных элементов к проходным заплоскости, а выводные концы обмотки жимам 5. Далее электроэнергия по вы- ** размещены в упомянутой полости. фиг.1 Редактор С. Патрушева Заказ 7281/54 •ь ялят^ ^ ^ ^ ^**«М ^^m.^ Составитель Ф. Подольская Техред А.Кравчук , Корректор С. Шекмар Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 ^ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4
