Пристрій для заточки бурових коронок з вертикально і похило розміщеними штирьовими вставками

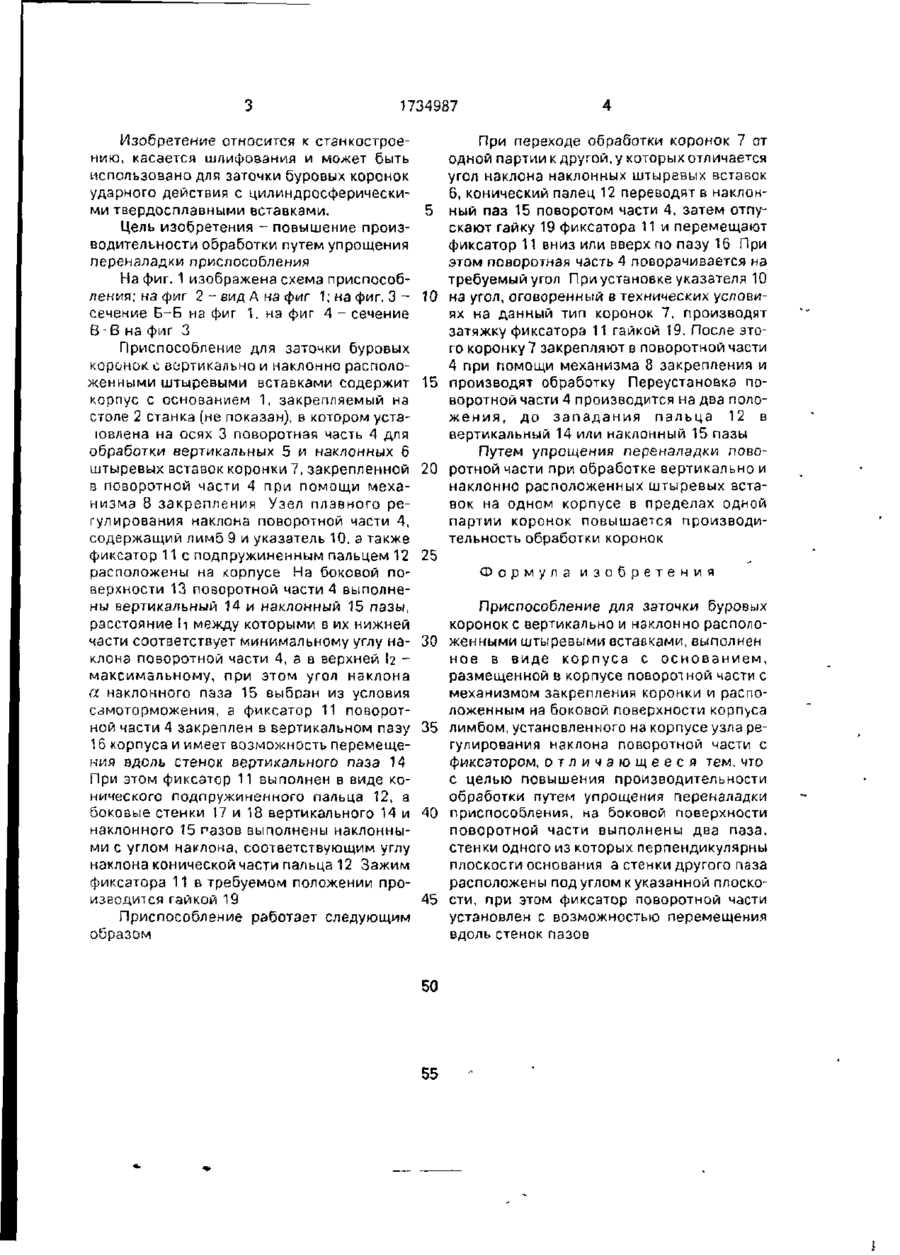

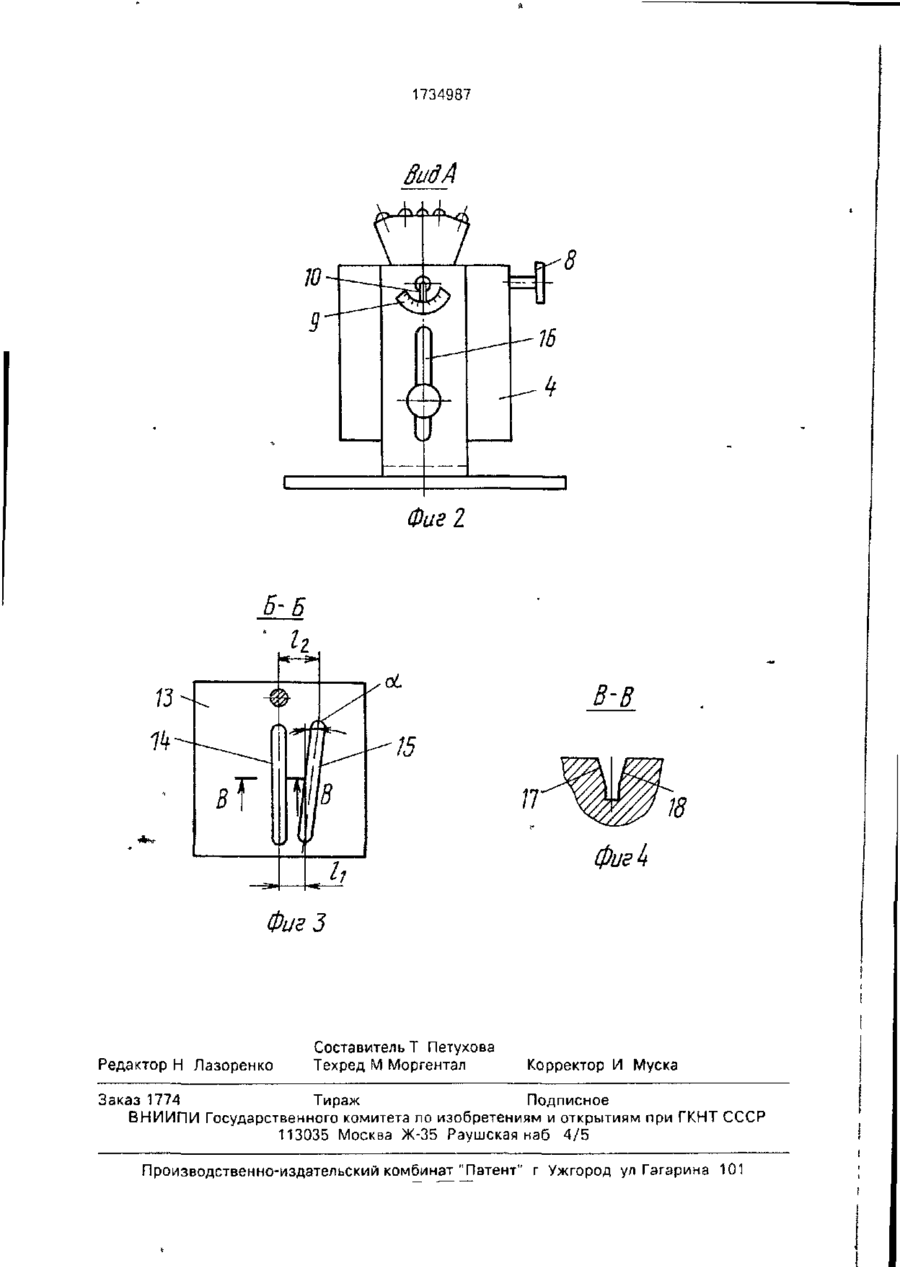

Использование изобретение относится к станкостроению касается шлифования и может быть использовано для заточки буровых коронок ударного действия с цилинд росферическими твердосплавными вставками Сущность изобретения в корпусе с основанием 1 приспособіения установлена поворотная часть 4 для обработки вертикальных 5 и наклонных 6 штыревых вставок коронки 7, закрепляемой посредством механизма закрепления На корпусе приспособления расположены лимб указатель фиксатор 11с подпружиненным пальцем 12 На боковой поверхности поворотной части 4 выполнены вертикальный и наклонный лазы Фиксатор 11 закреплен в вертикальном пазу корпуса и может перемещаться вдоль стенок вертикального паза При переходе обработки коронок 7 от одной партии к другой, у которых отличается угол наклона шты ревых вставок б палец, 12 переводят в наклонный паз поворотом поворотной части 4, отпускают гайку 19 фиксатора 11 и перемещают последний вверх или вниз по пазу По лимбу контролируют необходимый угол 4 ил \ _ о оо 4 17349S7 Изобретение относится к станкостроению, касается шлифования и может быть использовано для заточки буровых коронок ударного действия с цилиндросферическими твердосплавными вставками. 5 Цель изобретения - повышение производительности обработки путем упрощения переналадки приспособления На фиг. 1 изображена схема приспособления; на фиг 2-вид А на фиг 1; на фиг. 3 - 10 сечение Б-Б на фиг 1, на фиг 4 - сечение В-В на фиг 3 Приспособление для заточки буровых коронок с вертикально и наклонно расположенными штыревыми вставками содержит 15 корпус с основанием 1, закрепляемый на столе 2 станка (не показан), в котором устаювлена на осях 3 поворотная часть 4 для обработки вертикальных 5 и наклонных б штыревых вставок коронки 7, закрепленной 20 в поворотной части 4 при помощи механизма 8 закрепления Узел плавного регулирования наклона поворотной части 4, содержащий лимб 9 и указатель 10, а также фиксатор 11 с подпружиненным пальцем 12 25 расположены на корпусе На боковой поверхности 13 поворотной части 4 выполнены вертикальный 14 и наклонный 15 пазы, расстояние И между которыми в их нижней части соответствует минимальному углу на- 30 клона поворотной части 4, а в верхней І2 ~ максимальному, при этом угол наклона а наклонного паза 15 выбран из условия самоторможения, а фиксатор 11 поворотной части 4 закреплен в вертикальном пазу 35 \ 6 корпуса и имеет возможность перемещения вдоль стенок вертикального паза 14 При этом фиксатор 11 выполнен в виде конического подпружиненного пальца 12, а боковые стенки 17 и 18 вертикального 14 и 40 наклонного 15 пазов выполнены наклонными с углом наклона, соответствующим углу наклона конической части пальца 12 Зажим фиксатора 11 в требуемом положении производится гайкой 19 45 Приспособление работает следующим образом 50 55 При переходе обработки коронок 7 от одной партии к другой, у которых отличаемся угол наклона наклонных штыревых вставок 6, конический палец 12 переводят в наклонный паз 15 поворотом части 4, затем отпускают гайку 19 фиксатора 11 и перемещают фиксатор 11 вниз или вверх по пазу 16 При этом поворотная часть 4 поворачивается на требуемый угол При установке указателя 10 на угол, оговоренный в технических условиях на данный тип коронок 7, производят затяжку фиксатора 11 гайкой 19. После этого коронку 7 закрепляют в поворотной части 4 при помощи механизма 8 закрепления и производят обработку Переустановка поворотной части 4 производится на два положения, до западання пальца 12 в вертикальный 14 или наклонный 15 пазы Путем упрощения переналадки ловоротной части при обработке вертикально и наклонно расположенных штыревых вставок на одном корпусе в пределах одной партии коронок повышается производительность обработки коронок Формула изобретения Приспособление для заточки буровых коронок с вертикально и наклонно расположенными штыревыми вставками, выполнен ное в виде корпуса с основанием, размещенной в корпусе поворотной части с механизмом закрепления коронки и расположенным на боковой поверхности корпуса лимбом, установленного на корпусе узла регулирования наклона поворотной части с фиксатором, о т л и ч а ю щ е е с я тем, что с целью повышения производительности обработки путем упрощения переналадки приспособления, на боковой поверхности поворотной части выполнены два паза, стенки одного из которых перпендикулярны плоскости основания а стенки другого паза расположены под углом к указанной плоскости, при этом фиксатор поворотной части установлен с возможностью перемещения вдоль стенок пазов 1734987 ВидА ФигІ Б-Б 13 11 р Iг Ik вТ С Фиг З Редактор Н Лазоренко Составитель Т Петухова Техред М Моргентал Корректор И Муска Заказ 1774 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35 Раушская наб 4/5 Производственно-издательский комбинат "Патент" г Ужгород ул Гагарина 101
