Пристрій для поперечної різки профіля

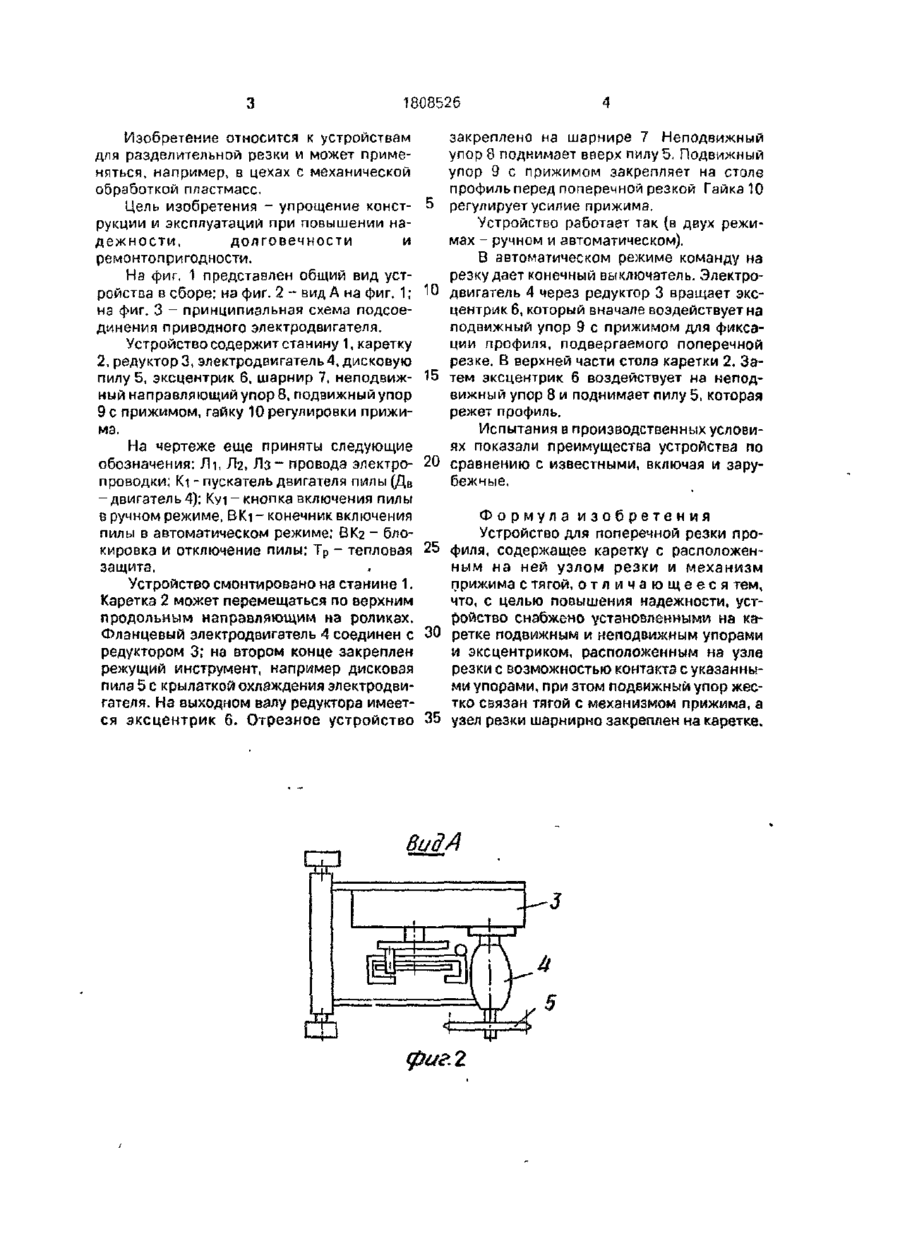

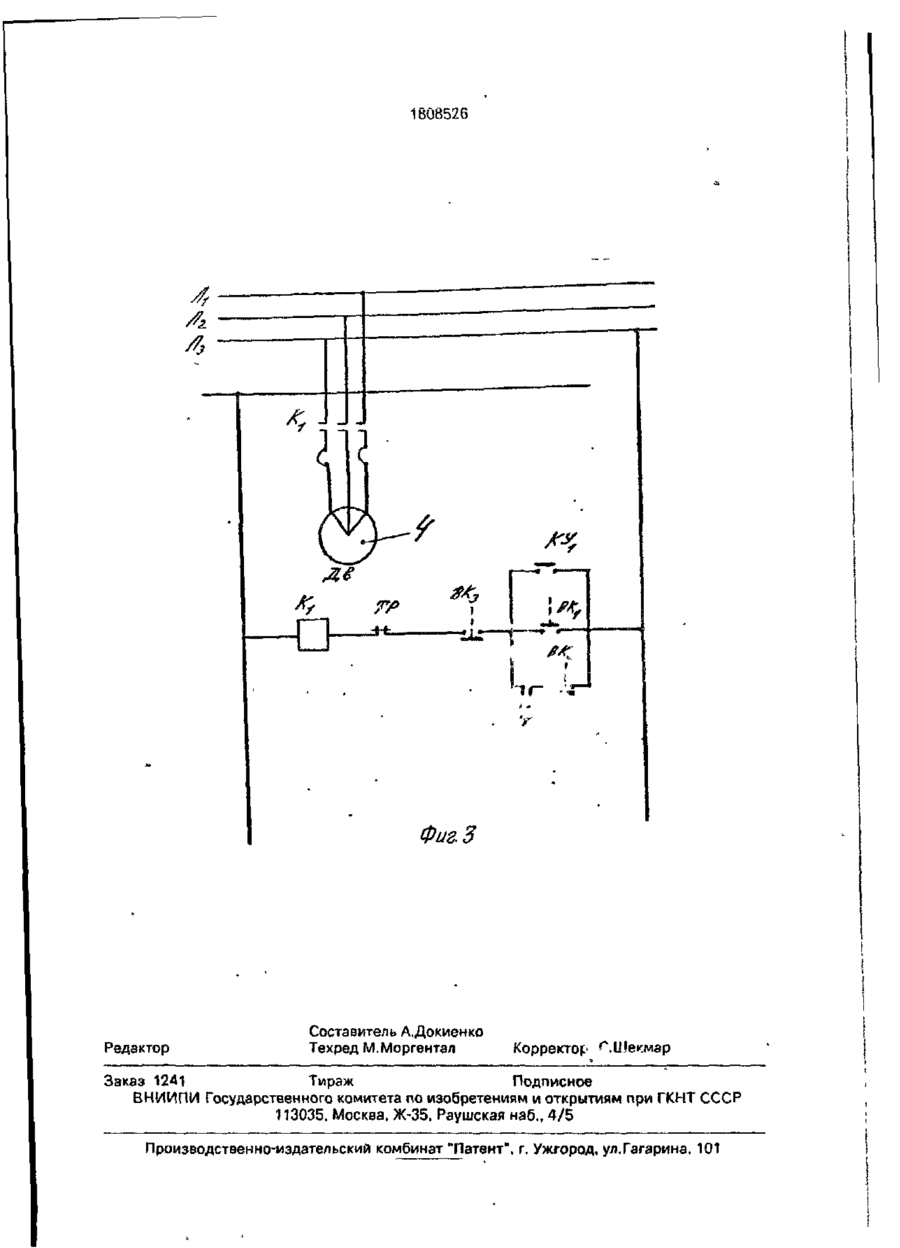

Использование: для разделительной резки Сущность: на выходном валу редуктора установлен эксцентрик 6. Каретка 2 перемещается на роликах- Узел резки закреплен на шарнире 7 с возможностью неподвижного упора 8 поднимать вверх дисковую пилу, а подвижного 9 упора с прижимом - закреплять разрезаемый профиль на столе 3 ил. ю о Изобретение относится к устройствам для разделительной резки и может применяться, например, в цехах с механической обработкой пластмасс. Цель изобретения - упрощение конструкции и эксплуатации при повышении надежности, долговечности и ремонтопригодности. На фиг, 1 представлен общий вид устройства в сборе; на фиг. 2 - вид А на фиг. 1 ; на фиг. 3 - принципиальная схема подсоединения приводного электродвигателя. Устройство содержит станину 1, каретку 2, редуктор 3, электродвигатель 4, дисковую пилу 5, эксцентрик 6, шарнир 7, неподвижный направляющий упор 8, подвижный упор 9 с прижимом, гайку 10 регулировки прижима. На чертеже еще приняты следующие обозначения: Л і , Л2, Л з ~ провода электропроводки; Кі - пускатель двигателя пилы (Д в -двигатель4); Kyi — кнопка включения пилы в ручном режиме, ВКі - конечник включения пилы в автоматическом режиме; ВКг - блокировка и отключение пилы; Т р - тепловая защита. Устройство смонтировано на станине 1. Каретка 2 может перемещаться по верхним продольным направляющим на роликах. Фланцевый электродвигатель 4 соединен с редуктором 3; на втором конце закреплен режущий инструмент, например дисковая пила 5 с крылаткой охлаждения электродвигателя. На выходном валу редуктора имеется эксцентрик 6. Отрезное устройство закреплено на шарнире 7 Неподвижный упор 8 поднимает вверх пилу 5. Подвижный упор 9 с прижимом закрепляет на столе профиль перед поперечной резкой Гайка 10 регулирует усилие прижима. Устройство работает так (в двух режимах - ручном и автоматическом). В автоматическом режиме команду на резку дает конечный выключатель. Электро10 двигатель 4 через редуктор 3 вращает эксцентрик б, который вначале воздействует на подвижный упор 9 с прижимом для фиксации профиля, подвергаемого поперечной резке. В верхней части стола каретки 2. За15 тем эксцентрик 6 воздействует на неподвижный упор 8 и поднимает пилу 5, которая режет профиль. Испытания в производственных условиях показали преимущества устройства по 20 сравнению с известными, включая и зарубежные. Формула изобретения Устройство для поперечной резки про25 филя, содержащее каретку с расположенным на ней узлом резки и механизм прижима с тягой, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, устройство снабжено установленными на ка30 ретке подвижным и неподвижным упорами и эксцентриком, расположенным на узле резки с возможностью контакта с указанными упорами, при этом подвижный упор жестко связан тягой с механизмом прижима, а 35 узел резки шарнирно закреплен на каретке. ВидА 1808526 Фиг. 3 Редактор Составитель А.Докиенко Техред М.Моргентал Корректор ЛШекмар Заказ 1241 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская над., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
