Полімерна композиція для тканиноеквівалентного матеріалу

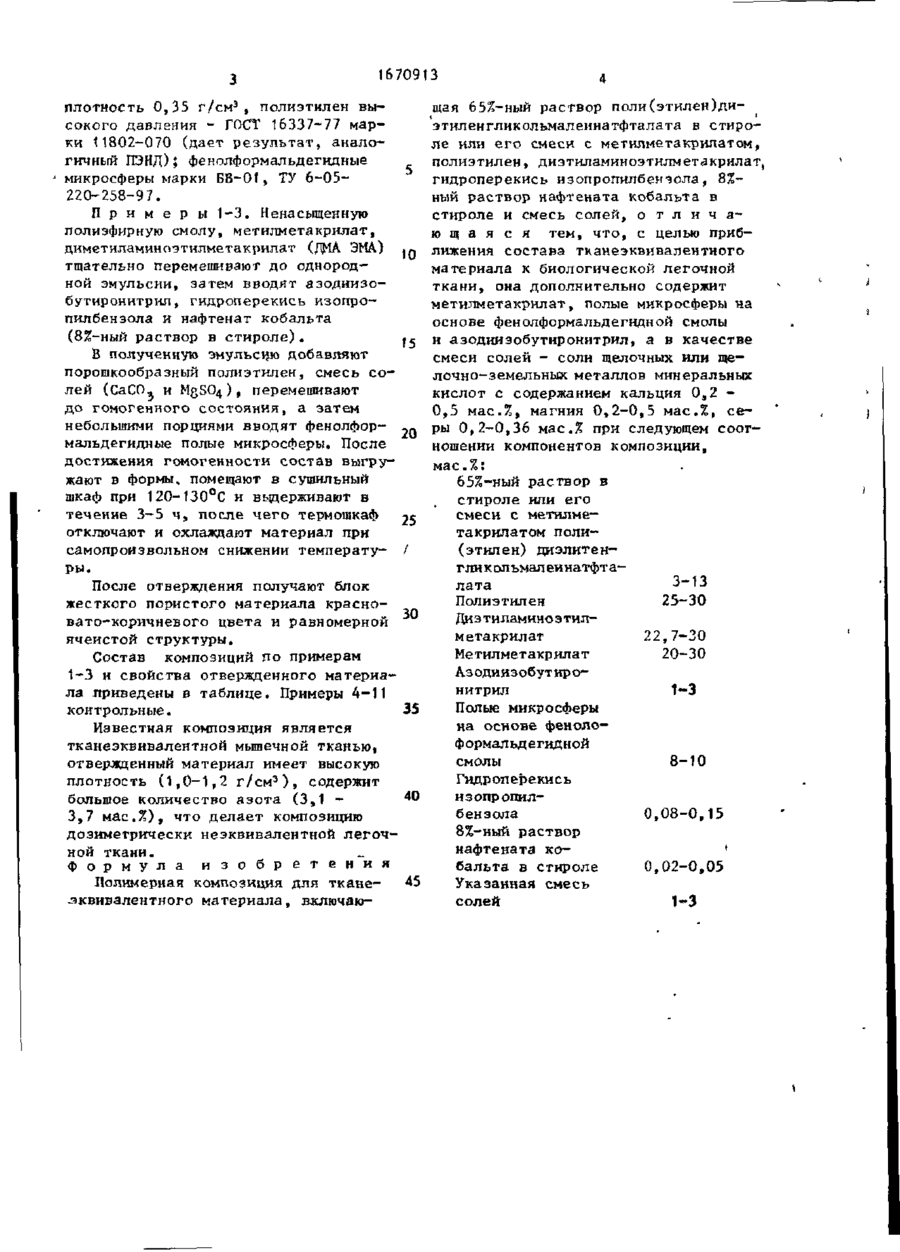

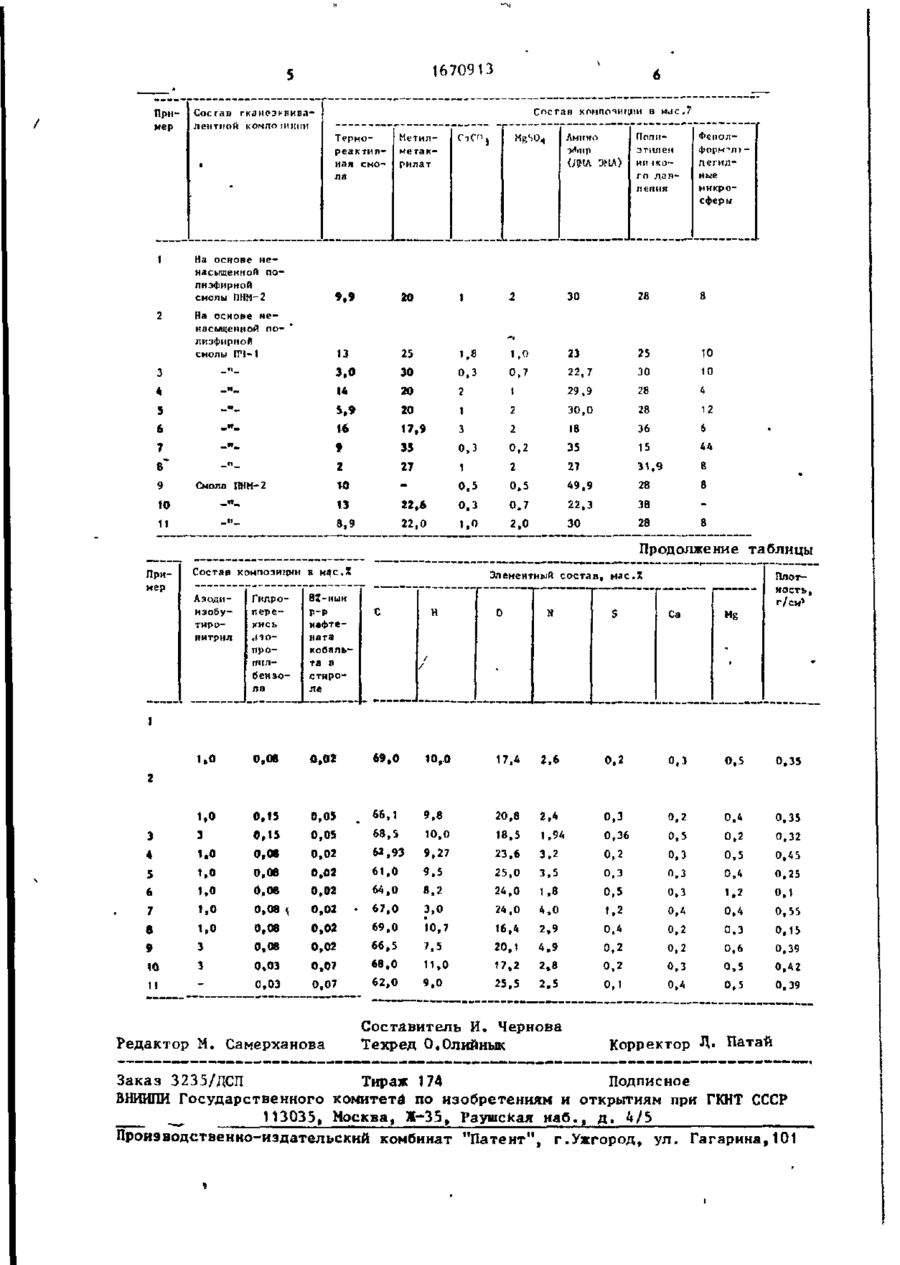

Изобретение относится к полимерной композиции для т к а н е э к в и в а л е н т н о го м а т е р и а л а , имитирующего легочную т к а н ь , и может быть использовано для и з г о т о в л е н и я фантомов ч е л о в е к а при проведении дозиметрических и с с л е д о в а н и й . Изобретение п о з в о л я е т п р и б л и з и т ь тканеэквивалентный материал к биологической л е г о ч н о й т к а н и , с н и жается п л о т н о с т ь материала до 0 , 3 2 3 0 , 3 5 г / с м , содержание а з о т а д о Изобретение о т н о с и т с я к тканеэквивалентным м а т е р и а л а м , имитирующим легочную т к а н ь , которые используют,ся для и з г о т о в л е н и я гетерогенных фантомов ч е л о в е к а или отдельных б л о ков д л я проведения д о з и м е т р и ч е с к и х исследовании и изучения оценки с т е п е ни гамма-нейтронного радиационного повреждения реальных б и о о б ъ е к т о в . Целью и з о б р е т е н и я я в л я е т с я п р и б лижение т к а н е э к в и в а л е н т н о г о м а т е р и а ла к биологической л е г о ч н о й т к а н и . Рекомендуемый с о с т а в л е г о ч н о й ткани, м а с . % : Н 1 0 , 0 ; N 2 , 6 ; О 7 5 , 0 ; 30-91 v 1 ,94-°,6% по сравнению с материалом, тканеэквивалентным мышечной ткани на основе и з в е с т н о й полимерной композиции. Этот р е з у л ь т а т д о с т и г а е т с я полимерной композицией, включающей 3-13 мас.% 65%-ного р а с т в о р а в с т и роле или е г о смеси с метилметакрилатом п о л и ( э т и л е н ) д и э т и л е н г л и к о л ь м а л е и н а т ф т а л а т а , 25-30 мас.% п о л и э т и л е н а , 2 2 , 7 - 3 0 мас.% диэгиламиноэтилмета к р и л а т а , 20-30 мас.% метилметакрилат а , 1-3 мас.% а з о д и и з о б у т и р о н и т р и л а , 8-10 мас.% фенолбюрмальдегидных микросАер, 0 , 0 8 - 0 , 1 5 мас.% г и д р о п е р е к и си и з о п р о п и л б е н з о л а , 0 , 0 2 - 0 , 0 5 мае.% 8%-ного р а с т в о р а нафтената кобальта в с т и р о л е , 1-3 мас.% смеси солей щелочных или щелочно-земепьных м е т а л лов минеральных кислот с содержанием кальция 0 , 2 - 0 , 5 м а с . % , магния 0 , 2 0 , 5 мас.% и серы 0 , 2 - 0 , 3 6 м а с . % . 1 табл. С 10,0;S 0,24; плотность 0,3 0,35 г / с м 3 . В к а ч е с т в е гермореактивной смолы используют ненасыщенные полиэфирные смолы на основе поли(пг и п е н ) д и э т и ленгликольмалеинатфта гм гл, п р е д с т а в ляющие собой 65%-ный е г о р а с т в о р в стироле - смола ПН-1 (ТУ 6-05-108 267) и р а с т в о р у к а з а н н о г о полиэфира в смеси 14 мас.% стирола и 21 мас.% м е т и л м е т а к р и л а т а - смона НИМ-2 (ТУ 6-05-107-27-72). Использованы также: итчэтилен низкого давления - ГОП 16338-77, о со 1670913 плотность 0,35 г/см э , полиэтилен высокого давления - ГОСТ 16337-77 марки 11802-070 Сдает результат, аналогичный ПЭИД)J фенолформальдегидные микросферы марки БВ-01, ТУ 6-05220-258-97. П р и м е р ы 1-3. Ненасыщенную полиэфирную смолу, метилметакрилат, диметиламиноэтнлметакрилат ( М ЭМА.) 10 Д А тщательно перемешивают до однородной эмульсии, затем вводят аэоднизобутиронитрил, гидроперекись изопропилбензола и нафтенат кобальта (8%-ный раствор в стироле). 15 В полученную эмульсию добавляют порошкообразный полиэтилен, смесь солей (СаСО, и MgSt>4 ) , перемешивают до гомогенного состояния, а затем небольшими порциями вводят фенолформальдегидные полые микросферы. После 20 достижения гомогенности состав выгружают в формы, помещают в сушильный шкаф при 120-130°С и выдерживают в течение 3-5 ч, после чего термошкаф 25 отключают и охлаждают материал при самопроизвольном снижении температуры. После отверждения получают блок жесткого пористого материала красновато-коричневого цвета и равномерной 30 ячеистой структуры. Состав композиций по примерам 1-3 и свойства отвержденного материала приведены в таблице. Примеры 4-11 контрольные. 35 Известная композиция является тканеэквивалентной мышечной тканью, отвержденный материал имеет высокую плотность (1,0-1,2 г / с м 3 ) , содержит 40 большое количество азота (3,1 3,7 мас.%), что делает композицию дозиметрически неэквивалентной легочной ткани. Формула и з о б р е т е н и я Полимерная композиция для ткане- 45 дквивалентного материала, аключаю щая 65%-ный раствор поли(этилен)диэтиленгликольмалеинатфталата в стироле или его смеси с метилметакрилатом, полиэтилен, диэтиламиноэтилметакрилат, гидроперекись изопропилбенэола, 8%ный раствор нафтената кобальта в стироле и смесь солей, о т л и ч а ю щ а я с я тем, что, с целью приближения состава тнанеэквивалентного материала к биологической легочной ткани, она дополнительно содержит метилметакрилат, полые микросферы на основе фенолформальдегидной смолы и азодиизобутиронитрил, а в качестве смеси солей - соли щелочных или щелочно-земельных металлов минеральных кислот с содержанием кальция 0,2 0,5 мас.%, магния 0,2-0,5 мас.%, серы 0,2-0,36 мас.% при следующем соотношении компонентов композиции, мас.%: 65%-ный раствор в стиролеили его смеси с метилметакрилатом поли(этилен) диэлитенглнкольмалеинатфталата Полиэтилен Диэ тиламино э тилметакрилат Метилметакрилат Азодиизобутиро~ нитрил Полые микросферы на основе фенолоформальдегидной смолы Гидроперекись изопропилбензола 8%-ный раствор нафтената кобальта в стироле Указанная смесь солей 3-13 25-30 22,7-30 20-30 1-3 8-Ю 0,08-0,15 і 0,02-0,05 1-3 1670913 Пример Состав гканеэквивалентной комло пиши композиции в мас.7 Термореактивная смола Метилметакрилат 20 Лмино эН.нр
