Пристрій для вирощування монокристалів із розплаву
Номер патенту: 16729
Опубліковано: 29.08.1997
Автори: Заславський Борис Григорович, Колоколова Тамара Григорівна, Даниленко Едуард Васильович
Формула / Реферат
Устройство для выращивания монокристаллов из расплава, включающее металлическую во-доохлаждаемую камеру роста, тигель для расплава, размещенный в камере, нагреватель, расположенный с внешней стороны тигля и имеющий тепловые экраны, затравкодержатель, установленный над тиглем на штоке, причем на внутреннюю поверхность камеры и поверхность штока нанесено защитное покрытие, отличающееся тем, что, с целью увеличения срока службы устройства и повышения качества выращиваемых монокристаллов, защитное покрытие выполнено на основе фторопласта толщиной, равной 0,6-0,005 толщины стенки камеры.
Текст

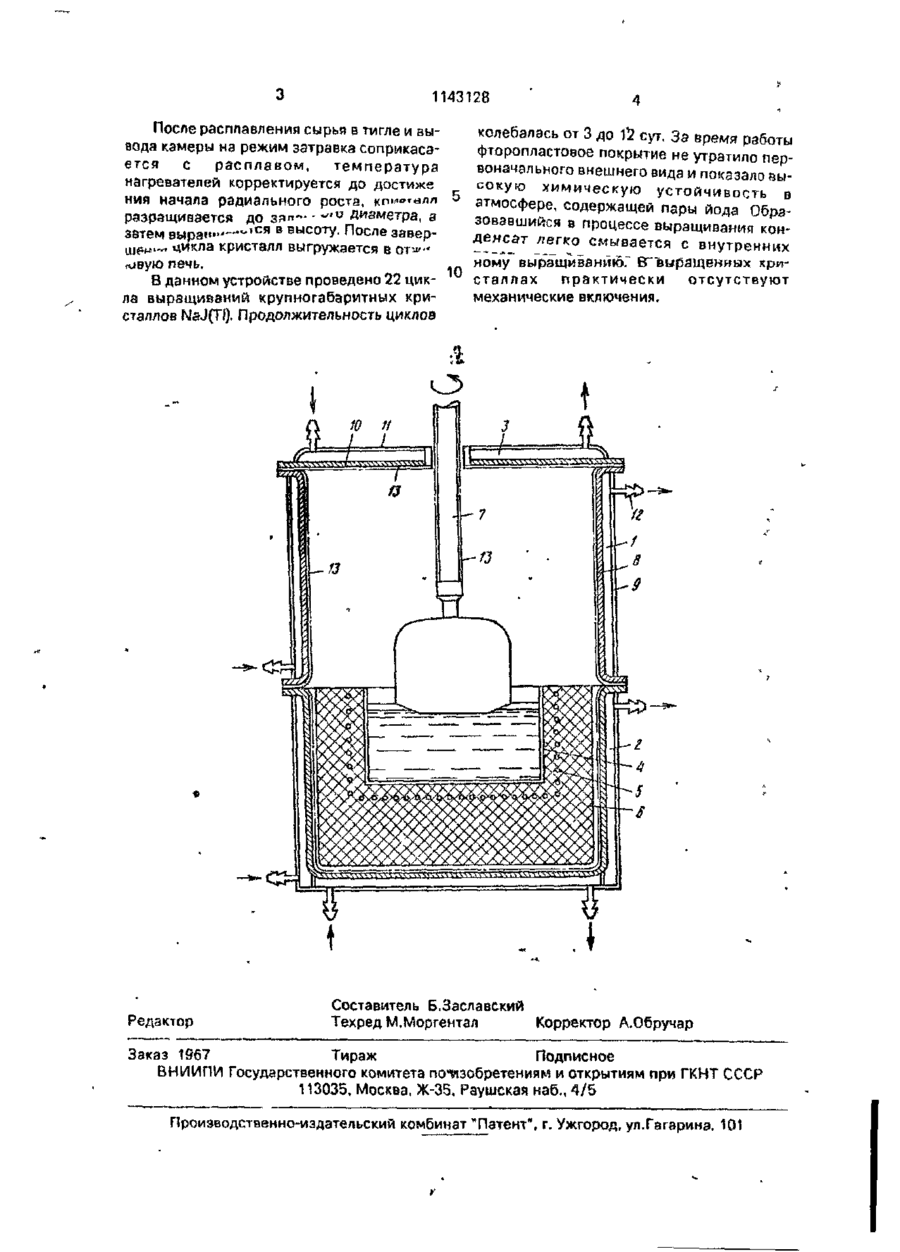

УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ МОНОКРИСТАЛЛОВ ИЗ РАСПЛАВА, включающее металлическую водоохлаждаемую камеру роста, тигельдля расплава, раз мещенный в камере нагреватель, расположенный с внешней стороны тигля и имеющий тепловые экраны, затравкодержзтель, установленный над тиглем на штоке, причем на внутреннюю поверхность камеры и поверхность штока нанесено защитное покрытие, о т л и ч а ю щ е е с я тем. что, с целью увеличения срока службы устройства и повышения качества выращиваемых монокристаллов, защитное покрытие выполнено на основе фторопласта толщиной, равной 0,6-0,005 толщины стенки камеры. Изобретение относится к химии, а именно к технологическим процессам, связанным с обработкой различных агрессивных расплзэоа, в частности к устройствам для вытягивания щелочно-галоидных монокристаллов из расплава на затравке, Изобретение может найти применение в химической промышленности для получения сцинтилляционных, оптических и акустических монокристаллов. Цель изобретения - увеличение срока службы устройства и повышение качества выращиваемых монокристаллов. На чертеже представлен общий вид устройства в разрезе. Устройство включает водоохлаждаемую камеру роста, состоящую из стальных полукорпусов 1 и 2 и крышки 3. Герметичное соединение полукорпусов и крышки друг с другом достигается с помощью фланцев с резиновыми прокладками. В нижнем полукорпусе 2 размещены тигель 4 с расплавом, нагреватели 5 и футеровка 6. Через центральный штуцер в крышке 3 в камеры введен вращающийся водохпаждпемый шток 7 затравкодержателя. Охлаждающая вода циркулирует между внутренними стальными обечайками 8 полукорпусов 1 и 2 и рубашками 9, а в крышке 3 - между нижней плитой 10 и рубашкой 11. Подача охлаждающей воды и вывод ее осуществляется через патрубки 12. Фторопластовое защитное покрытие 13 нанесено на рабочие поверхности обечаек 8, крышки 3 и на наружную поверхность штока 7. Устройство работзет следующим образом, В тигель 4 загружается исходное сырье (йодистый натрий с добавкой йодистого таллия), крепится затравка к штоку 7 затравкодержателя, герметизируются все уплотнения, откачивается обьем камеры, напускается инертный газ (аргон, если выращивание проводят в инертной атмосфере), включается подача воды пля охлаждения полукорпусов 1 и 2, крышки 3 и штока 7, включаются нагреватели 5}. — 1143128 После расплавления сырья в тигле и вывода камеры на режим затравка соприкасается с расплавом, температура нагревателей корректируется до достиже ния начала радиального роста, кп
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for single crystal pulling from melt
Автори англійськоюZaslavskyi Borys Hryhorovych, Danylenko Eduard Vasyiliovych, Kolokolova Tamara Hryhorivna
Назва патенту російськоюУстройство для виращивания монокристаллов из расплава
Автори російськоюЗаславский Борис Григорьевич, Даниленко Эдуард Васильевич, Колоколова Тамара Григорьевна
МПК / Мітки
МПК: C30B 15/00
Мітки: монокристалів, вирощування, пристрій, розплаву
Код посилання
<a href="https://ua.patents.su/2-16729-pristrijj-dlya-viroshhuvannya-monokristaliv-iz-rozplavu.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вирощування монокристалів із розплаву</a>
