Формувач одиночного імпульсу
Номер патенту: 2720
Опубліковано: 26.12.1994
Автори: Войциховський Григорій Іванович, Тригуб Степан Петрович, Рафалюк Олександр Олексійович, Камуля Михайло Петрович
Формула / Реферат
Формирователь одиночного импульса, содержащий элемент И-ИЛИ, счетчик-дешифратор, 1,2,3,4,..N-й выходы счетчика-дешифратора соединены с первыми входами групп И элементов И-ИЛИ, вторые входы групп И которого соединены с шинами кода, управляющую шину, тактовую шину, выходную шину, отличающийся тем, что, с целью повышения надежности, в формирователь введен элемент ИЛИ-НЕ, первый вход которого соединен с входом установки нуля счетчика-дешифратора и с управляющей шиной, второй вход соединен с нулевым выходом счетчика-дешифратора, третий вход соединен с выходом элемента И-ИЛИ и с входом разрешения счета счетчика-дешифратора, синхронизирующий вход которого соединен с тактовой шиной, а выход элемента ИЛИ-НЕ подключен к выходной шине.
Текст

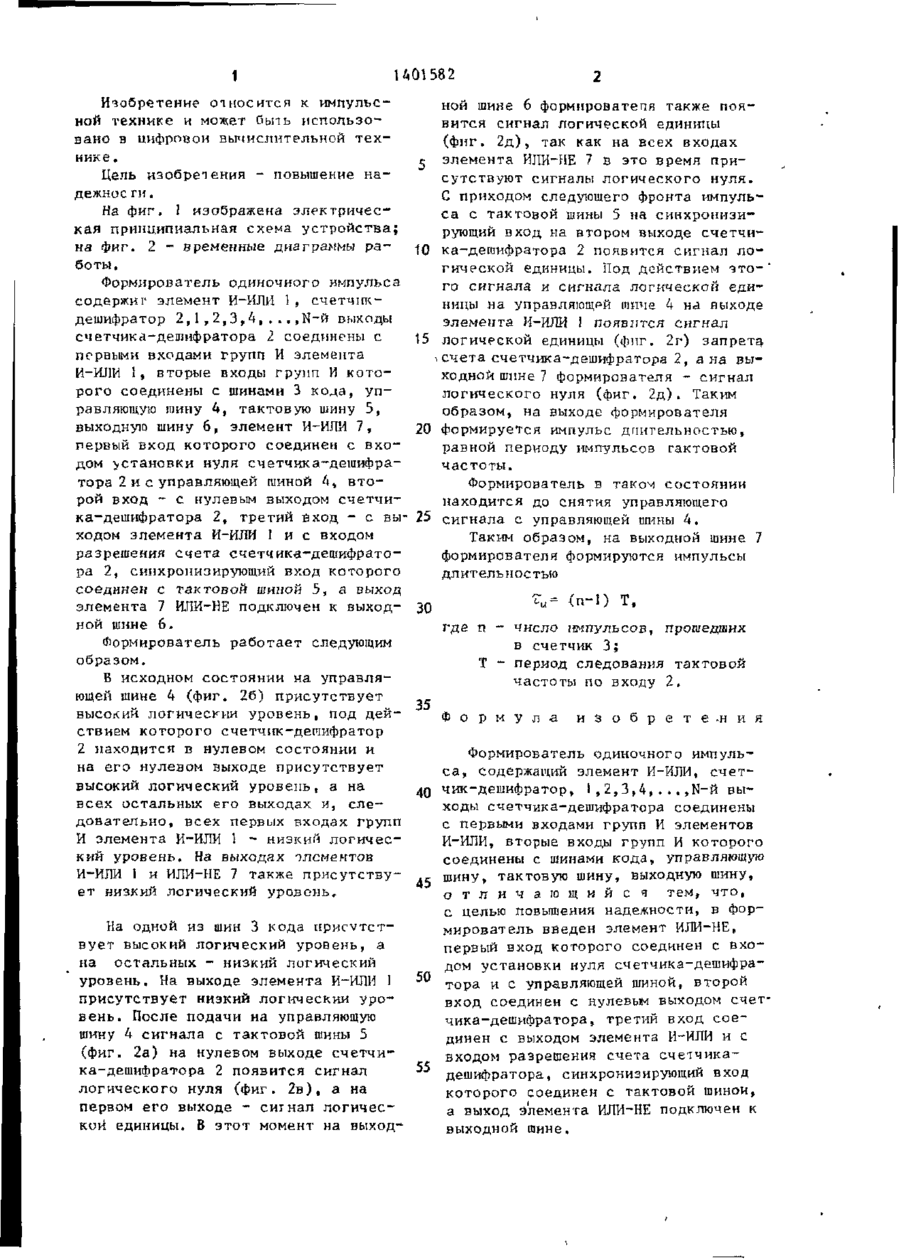

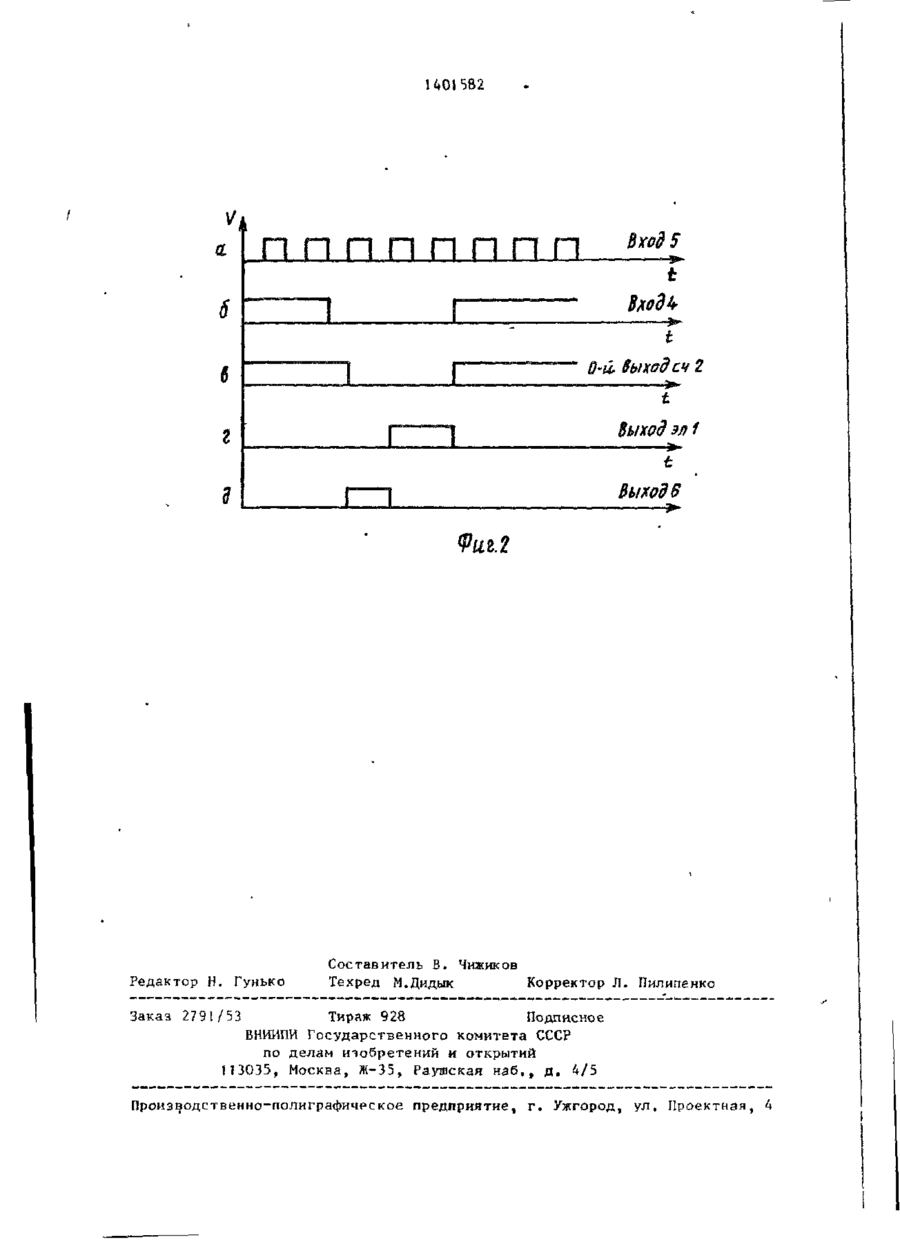

Изобретение может быть использовано в цифровой вычиспительной технике. Цель изобретения - повышение надежности устройства. Устройство содержит элемент И-ИЛИ І , счетчикдешифратор 2. Введение элемента ИЛИНЕ 7 и образование новых функциональных связей позволяют формировать на выходе устройства импульс длительностью Zft - (п-1) Т» где п - число , импульсов, прошедших счетчик 2; Т период следования тактовой частоты по входу 4. 2 ил. 6 -0 С 5 0 0 Н 00 го 3S 1 1401582 Изобретение от носится к импульсной технике и может Оьпь использовано в цифровой вычислительной т е х ник є . Цель изобретения - повышение надежное ги. На фиг. 1 изображена электрическая принципиальная схема устройства; на фиг. 2 - временные диаграммы р а боты. Формирователь одиночного импульса содержит элемент И-ИЛИ 1, счетчикдешифратор 2 , 1 , 2 , 3 , 4 , . . , . N - й выходы счетчика-дешифратора I соединены с первыми входами групп И элемента И-ИЛИ 1, вторые входы групп И к о т о рого соединены с шинами 3 кода, управляющую шину 4, тактовую шину 5, выходную шину 6, элемент И-ИЛИ 7, первый вход которого соединен с входом установки нуля счетчика-дешифратора 2 и с управляющей шиной 4, в т о рой вход - с нулевым выходом счетчика-дешифратора 2, третий еход - с выходом элемента И-ИЛИ 1 и с входом разрешения счета счетчика-дешифратора 2, синхронизирующий вход которого соединен с тактовой шиной 5, а выход элемента 7 ИЛИ~НЕ подключен к выходной шине 6. ной шине 6 формироватепн также появится сигнал логической единицы (фиг. 2 д ) , так как на всех входах 5 элемента ИЛИ-НЕ 7 в это время присутствуют сигналы логического нуля. С приходом следующего фронта импульса с тактовой шины 5 на синхронизирующий вход на втором выходе счетчи10 ка-деюифратора 2 появится сигнал л о гической единицы. Под действием э т о го сигнала и сигнала логической единицы на управляющей шиме 4 на выходе элемента И-ИЛИ I появится сигнал t5 логической единицы (фиг. 2г) запрету v счета счетчика-дешифратора 2, а на выходной шине 7 формирователя - сигнал логического нуля (фиг. 2д). Таким образом, на выходе формирователя 20 формируется импульс дпительностью, равной периоду импульсов тактовой частоты. Формирователь в таком состоянии находится до снятия управляющего 25 сигнала с управляющей шины 4. Таким образом, на выходной шине 7 формирователя формируются импульсы длительностью 30 Ы=
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle pulse former
Автори англійськоюRafaliuk Oleksandr Oleksiiovych, Tryhub Stepan Petrovych, Voitsykhovskyi Hryhorii Ivanovych, Kamulia Mykhailo Petrovych
Назва патенту російськоюФормирователь одиночного импульса
Автори російськоюРафалюк Александр Алексеевич, Тригуб Степан Петрович, Войциховский Григорий Иванович, Камуля Михаил Петрович
МПК / Мітки
МПК: H03K 5/01
Мітки: одиночного, імпульсу, формувач
Код посилання
<a href="https://ua.patents.su/4-2720-formuvach-odinochnogo-impulsu.html" target="_blank" rel="follow" title="База патентів України">Формувач одиночного імпульсу</a>
