Пристрій для виготовлення виробів з пластичного матеріалу

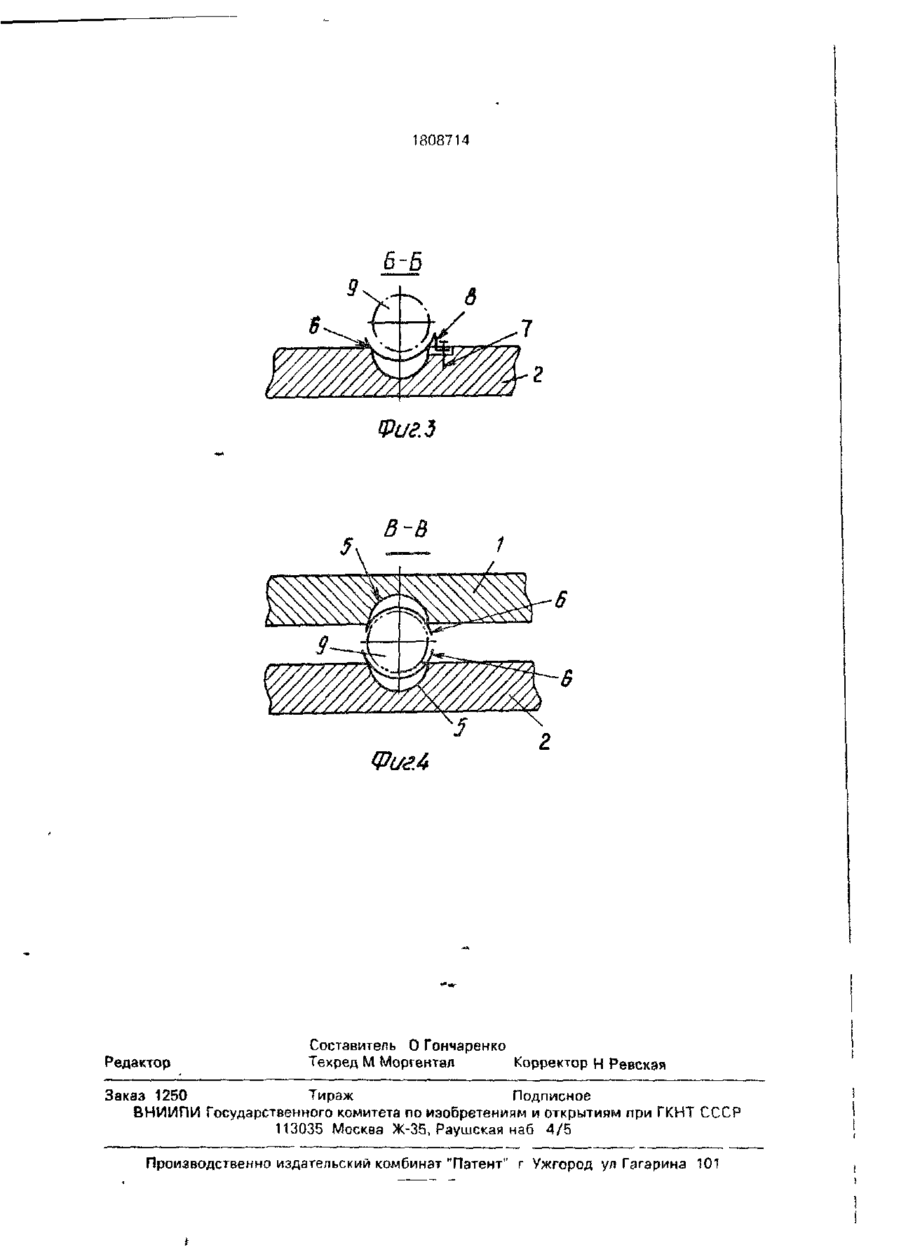

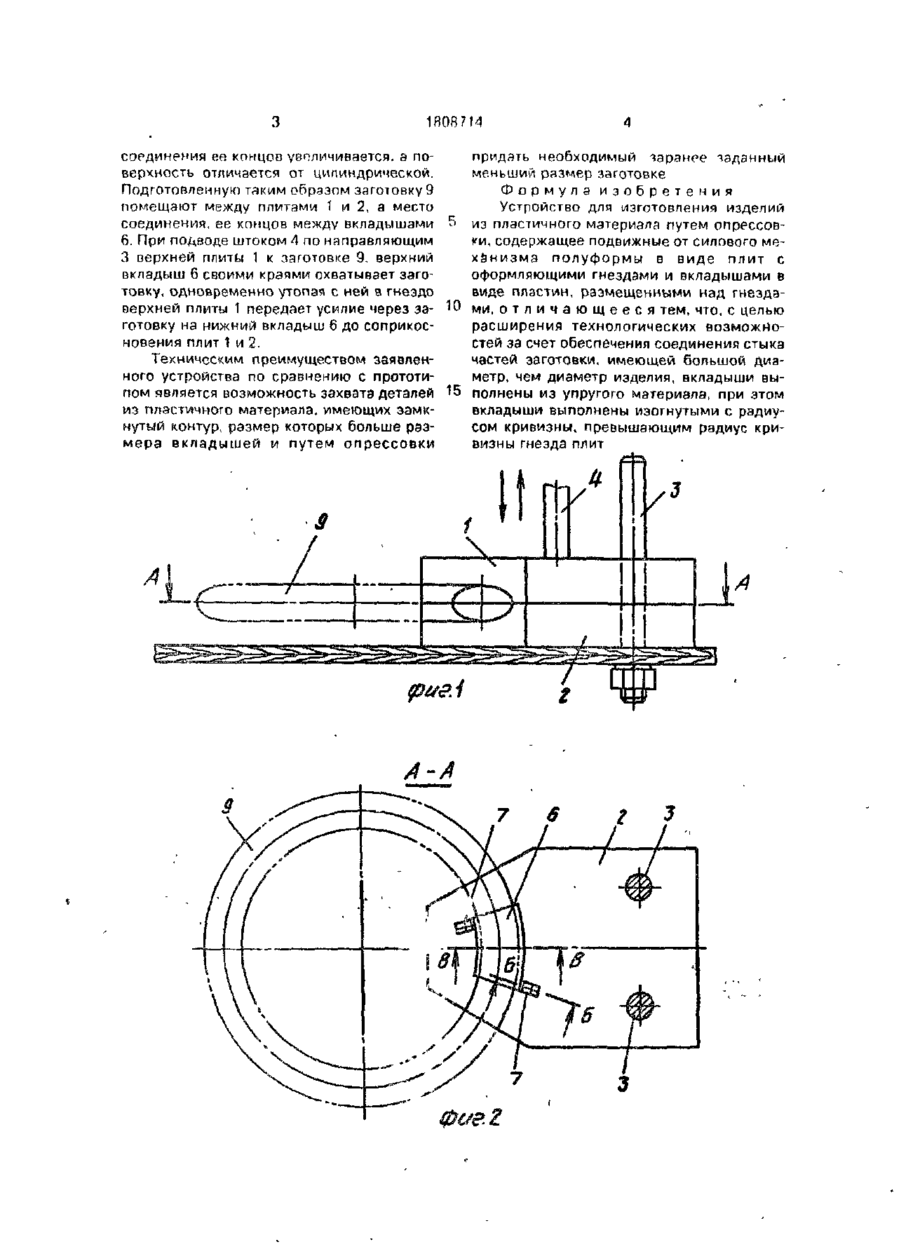

Использование в различных областях промышленности, в частности при изготовлении шипок из полимерного материала, применяемых в массовом производстве колес Сущность изобретения размещаемые над гнездами плит полуформ вкладыши выполнены из упругого материала, причем вкладыши і выполнены изогнутыми с радиусом кривизны превышающим рздмус кривизны г н е з д а плит При о п р е с с о в к е заготовки, имеющей диаметр частей стыка, большей диаметра изделия вкладыши захватывают заготовки и при опрессоаке утапливаясь с ней в гнездо формы сужрют ее до необходимого диаметра 4 ил Изобретение относится к соединению в замкнутый контур способом опрессовки предварительно отформованных полых трубчатых заготовок из пластинчатых материалов и может быть использовано, например в машиностроении при изготовлении оснастки для нефтехимического оборудования, в частности устройств для изготовления шинок, применяемых в массовом производстве колес Целью изобретения является расширение технологических возможностей за счет обеспечения соединения стыка частей заготовки, имеющей больший диаметр, чем диаметр изделия На фиг 1 изображена конструктивная схема устройства на фиг 2 - сечение А-А на фиг 1, на фиг 3 течение Б-Б на фиг 2, на фиг 4 - сечение В-В на фиг 2 Устройство для изготовления изделий из пластичного материала содержит пол уформы в виде верхней 1 и н'гкссй ? плит Верхняя плита 1 установлена с возможностью перемещения в ве^икальном направлении по направляют им 3 и ж е с т к о соединена со штоком 4 пчевмоцилиндра Направляющие 3 жестко соединены с нижней плитой 2 На внутренней поверхности плит симметрично выполнены углубления оформляющие гнезда 5, имеющие каждое форму полуцилиндра заданного размера Над гнездами 5 винтами 7 через гибкий эле меит 8 закреплены вкладыши 6 из упругого материала и изогнутой формы с радиусом кривизны превышающим радиус кривизны гнезда плит Устройство работает следующим образом Предварительно концы мерной ЗЯГОТОБки 9, длина которой равна длине окружности изготзвлийаемой шинки заводят одмн в другой При эгом диаметр -заготовки о месге з 1ЯО87М придать необходимым заранее заданный соединения ее концов увеличивается, а поменьший размер заготовке верхность отличается от цилиндрической. Формула изобретения Подготовленную таким образом заготовку 9 Устройство для изготовления изделий помещают между плитами 1 и 2, а место из пластичного материала путем опрессовсоединения, ее концов между вкладышами ки, содержащее подвижные от силового ме6. При подводе штоком А по направляющим ханизма полуформы в виде плит с 3 оерхней плиты 1 к заготовке 9. верхний оформляющими гнездами и вкладышами в вкладыш 6 своими краями охватывает заговиде пластин, размещенными над гнездатовку, одновременно утопая с ней в гнездо верхней плиты 1 передает усилие через за- 10 ми, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможноготовку на нижний вкладыш б до соприкосстей за счет обеспечения соединения стыка новения плит 1 и 2. частей заготовки, имеющей большой ДиаТехническим преимуществом заявленметр, чем диаметр изделия, вкладыши выного устройства по сравнению с прототипом является возможность захвата деталей 15 полнены из упругого материала, при этом вкладыши выполнены изогнутыми с радиуиз пластичного материала, имеющих зэмксом кривизны, превышающим радиус кринутьїй контур, размер которых больше развизны гнезда плит мера вкладышей и путем опрессовки J 1808714 Фиг. 3 Редактор Составитель О Гончаренко Техред М Моргентал Корректор н Ревская Заказ 1250 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб 4/5 Производственно издательский комбинат "Патент" г Ужгород ул Гагарина 101
