Диспергатор-змішувач

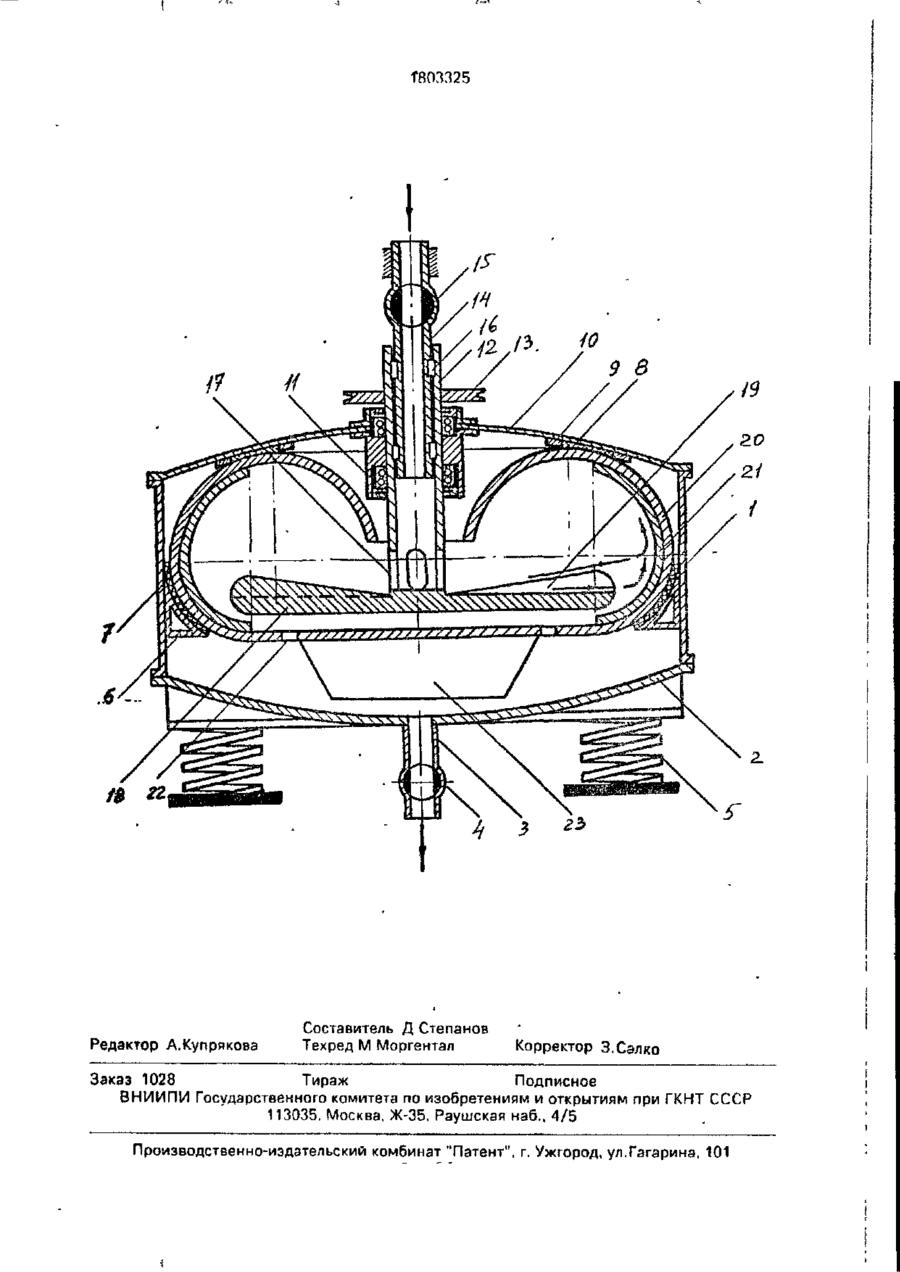

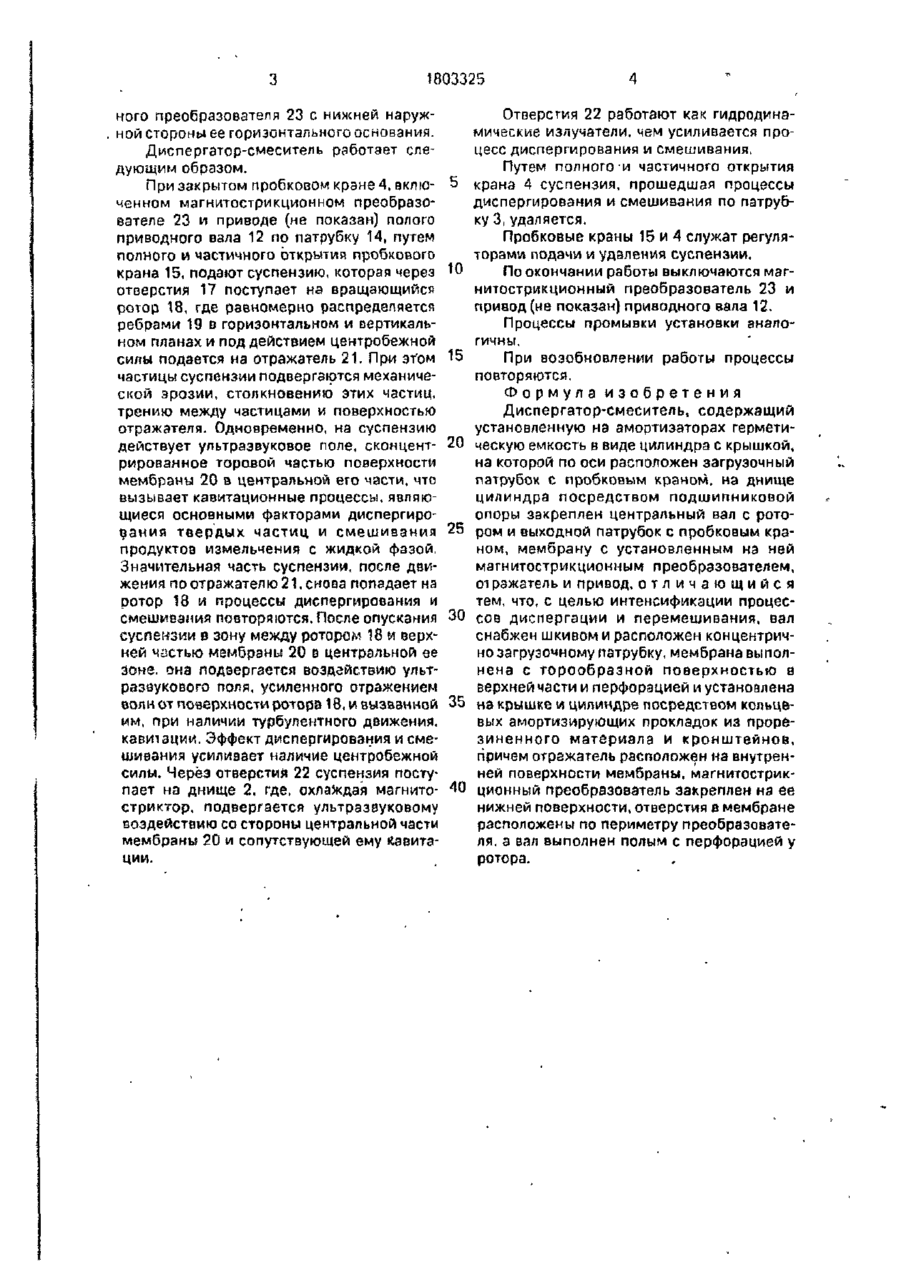

Использование, в промышленности строительных материалов Сущность: дисггргатор-смеситель содержит установленную на амортизаторах герметическую емкость в виде цилиндра с крышкой, на которой по оси расположен загрузочный патрубок с пробковым краном, на днище Изобретение относится к области строительной техники, в частности, к установкам для диспергирования и смешивания минеральных веществ, применяемых в промышленности строительных мэтериалое. Целью изобретения является интенсификация процессов диспергации и перемешивания. На чертеже приведен диспергэтор-смеситель, разрез. Диспергатор-смеситель содержит герметичную емкость 1 в виде цилиндра, которая посредством днища 2 с выходным патрубком 3, снабженным пробковым краном А, установлена на амортизаторах 5, а внутри ее на кронштейне, выполненном в виде кольцевой опоры 6 посредством коль цилиндра посредством подшипниковой опоры закреплен центральный вал с ротором и выходной патрубок с пробковым краном, мембрану с установленным на ней магнитост рикционным преобразователем, отражатель и привод. Вал снабжен шкивом и расположен концентрично загрузочному патрубку. Мембрана выполнена с горообразной поверхностью в верхней части и перфорацией и установлена на крышке и цилиндре посредством кольцевых змортизирующих прокладок из прорезиненного материала и кронштейнов. Отражатель расположен на внутренней поверхности мембраны. Магнитострикционный преобразователь закреплен из нижней поверхности мембраны, отверстия в которой расположены по периметру преобразователя. Вал выполнен полым с перфорацией у ротора. 1 \лп цевой амортизирующей прокладки 7 и аналогичной кольцевой прокладки 8, установленной между кольцевыми прокладками 9, жестко и соосно закрепленных на внутренней стороне крышки 10 с центрально установленной подшипниковой опорой 11 полого центрального приводного вала 12 со шкивом 13, вращающегося вокруг жестко установленного загрузочного патрубка 14 с пробковым краном 15 на подшипниках 16, нижний конец которого обеспечен отверстиями 17, расположенными на уровне ротора IS с ребрами 19, установлена мембрана 20, выполненная с торообразной поверхностью в верхней части и отражатель 21. собранный из секций, установленных с внутренней стороны мембраны 20, которая еьіполнена с отверстиями 22 по периметру жестко закрепленного мэгнитострикцион 1803325 ного преобразователя 23 с нижней наружной стороны єе горизонтального основания. Диспергэтор-смеситель работает следующим образом. При закрытом пробковом кране 4, включенном магнитострикционном преобразователе 23 и приводе (не показан) полого приводного вала 12 по патрубку 14, путем полного и частичного открытия пробкового крана 15, подают суспензию, которая через отверстия 17 поступает иа вращающийся ротор 18, где равномерно распределяется ребрами 19 в горизонтальном и вертикальном планах и под действием центробежной силы подается на отражатель 21. При этом частицы суспензии подвергаются механической эрозии, столкновению этих частиц, трению между частицами и поверхностью отражателя. Одновременно, на суспензию действует ультразвуковое поле, сконцентрированное торовой частью поверхности мембраны 20 в центральной его части, что вызывает кавитационные процессы, являющиеся основными факторами диспергирования твердых частиц и смешивания продуктов измельчения с жидкой фазой. Значительная часть суспензии, после движения по отражателю 21, снова попадает на ротор 18 и процессы диспергирования и смешивания повторяются. После опускания суспензии в зону между ротором 18 и верхней частью мембраны 20 о центральной ее зоне, она подвергается воздействию ультразвукового поля, усиленного отражением волн от поверхности ротора 18, и вызванной им, при наличии турбулентного движения, кавитации. Эффект диспергирования и смешивания усиливает наличие центробежном силы. Через отверстия 22 суспензия поступает на днище 2, где, охлаждая магнитостриктор, подвергается ультразвуковому воздействию со стороны центральной части мембраны 20 и сопутствующей ему к-эвитации. 5 Ю 15 20 25 30 35 40 Отверстия 22 работают как гидродинамические излучатели, чем усиливается процесс диспергирования и смешивания. Путем полного и частичного открытия крана 4 суспензия, прошедшая процессы диспергирования и смешивания по патрубку 3, удаляется. Пробковые краны 15 и А служат регуляторами подачи и удаления суспензии, По окончании работы выключаются магнитострикционный преобразователь 23 и привод (не показан) приводного вала 12. Процессы промывки установки аналогичны. При возобновлении работы процессы повторяются. Формула изобретения Диспергатор-смеситель, содержащий установленную на амортизаторах герметическую емкость в виде цилиндра с крышкой, на которой по оси расположен загрузочный патрубок с пробковым краном, на днище цилиндра посредством подшипниковой опоры закреплен центральный вал с ротором и выходной патрубок с пробковым краном, мембрану с установленным на ней магнитострикционным преобразователем, 01 ражатель и привод, о т л и ч а ю щ и й с я тем, что, с целью интенсификации процессов диспергации и перемешивания, вал снабжен шкивом и расположен концентрично загрузочному патрубку, мембрана выполнена с горообразной поверхностью а верхней части и перфорацией и установлена на крышке и цилиндре посредством кольцевых амортизирующих прокладок из прорезиненного материала и кронштейнов, причем отражатель расположен на внутренней поверхности мембраны, магнитострикционный преобразователь закреплен на ее нижней поверхности, отверстия в мембране расположены по периметру преобразователя, а вал выполнен полым с перфорацией у ротора. Т8(Ш25 /fi Редактор А.Куприкова Составитель Д Степанов Техред М Моргентал Корректор З.Салко Заказ 1028 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
