Регульоване сидіння для операторів мобільних сільськогосподарських машин

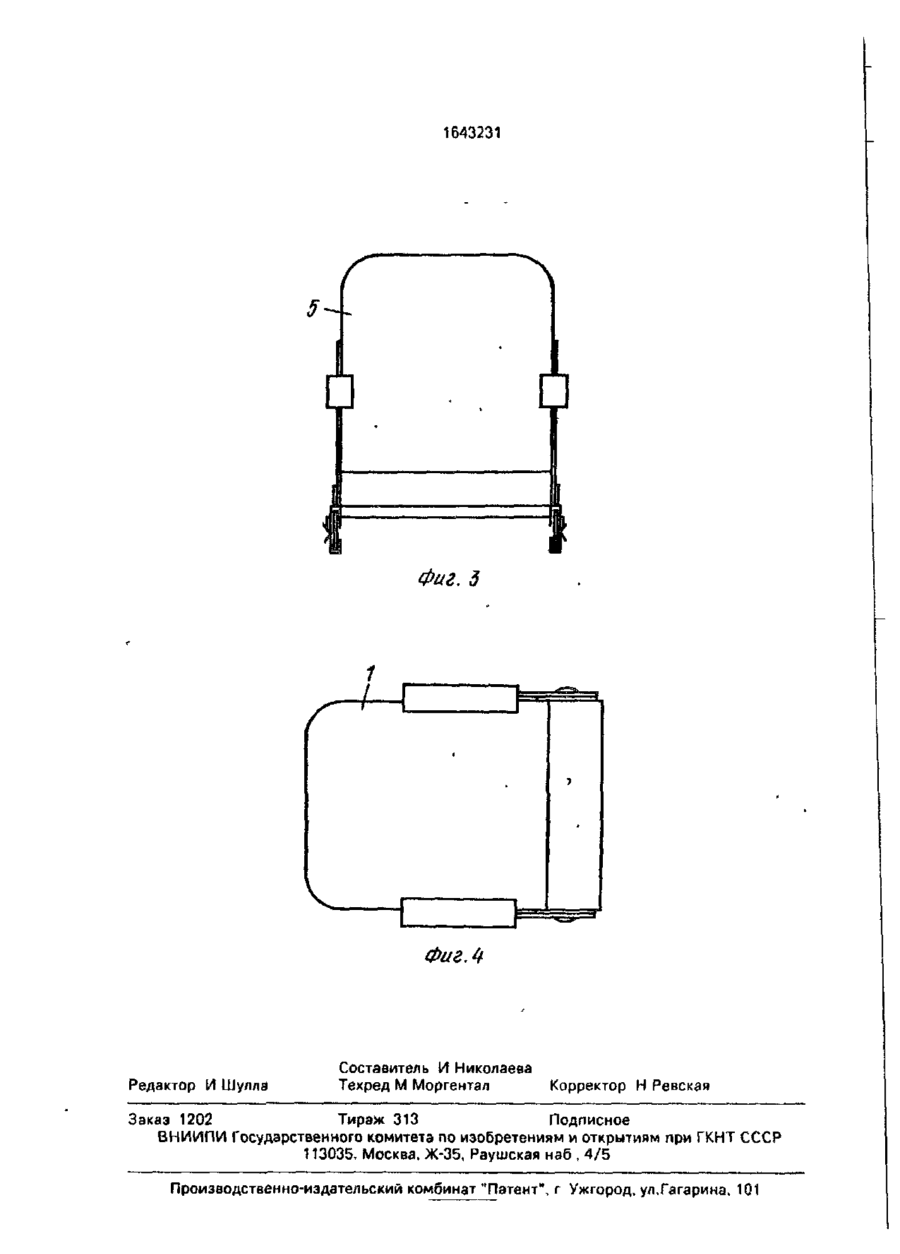

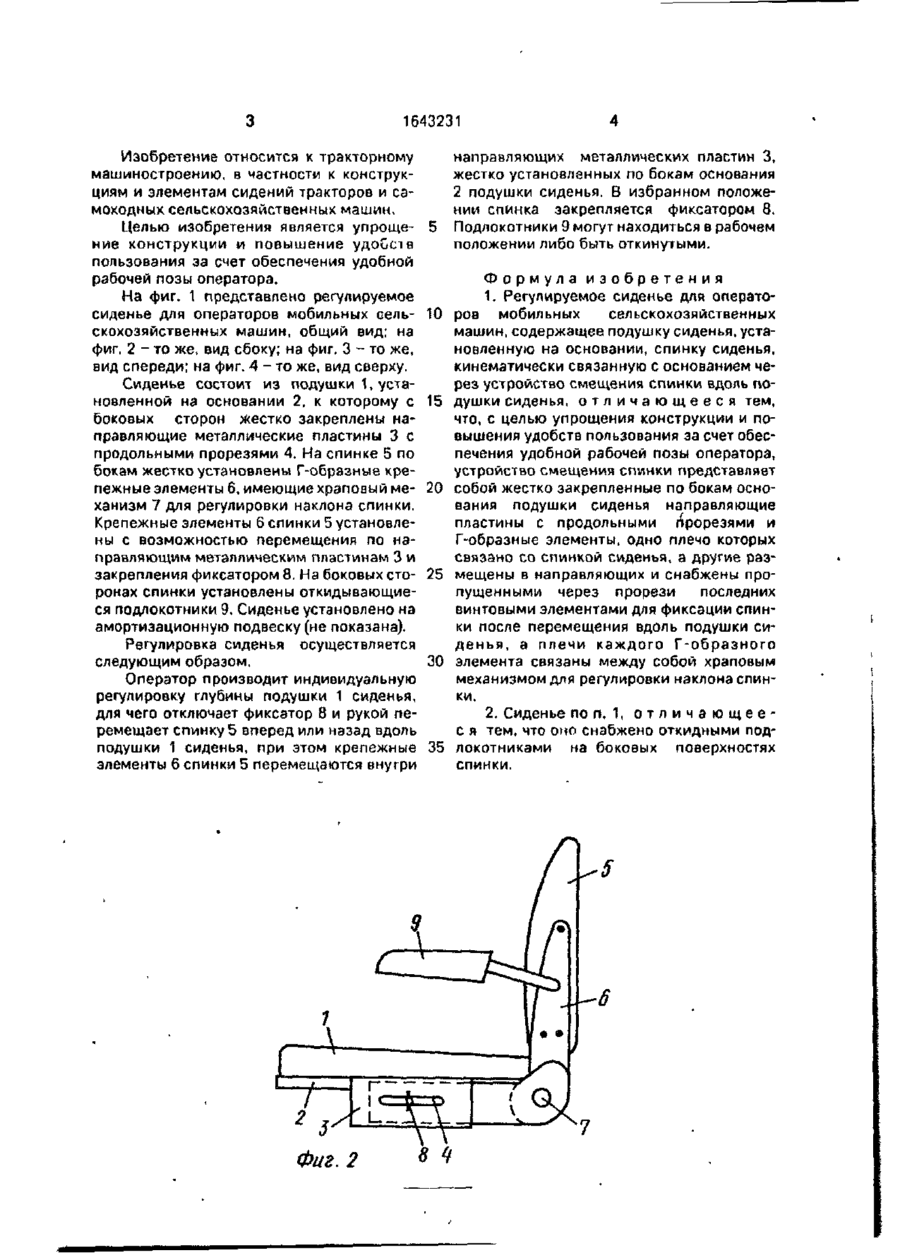

Изобретение относится к тракторному машиностроению, в частности к конструк циям и элементам сидений тракторов и самоходных сельскохозяйственных машин. Целью изобретения является упрощение конструкции и повышение удобства пользования за счет обеспечения удобной рабочей Ъозы оператора. Сиденье состоит из подушки 1, спинки 5 и откидывающихся подлокотников 9. По бокам основания 2 подушки 1 сиденья жестко закреплены направляющие металлические пластины 3. Крепежные элементы б спинки выполнены Г-образными и установлены с возможностью фиксированного перемещения по направляющим пластинам. 1 з. п. ф-лы. 4 ил. 1 Л С Of-7 Фиг) 1643231 Изобретение относится к тракторному машиностроению, в частности к конструкциям и элементам сидений тракторов и самоходных сельскохозяйственных машин. Целью изобретения является упрощение конструкции и повышение удоОетв пользования за счет обеспечения удобной рабочей позы оператора. На фиг. 1 представлено регулируемое сиденье для операторов мобильных сельскохозяйственных машин, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. З - то же, вид спереди; на фиг. А - то же, вид сверху. Сиденье состоит из подушки 1, установленной на основании 2, к которому с боковых сторон жестко закреплены направляющие металлические пластины 3 с продольными прорезями 4. На спинке 5 по бокам жестко установлены Г-образные крепежные элементы 6, имеющие хрэповый механизм 7 для регулировки наклона спинки. Крепежные элементы 6 спинки 5 установлены с возможностью перемещения по направляющим металлическим пластинам 3 и закрепления фиксатором 8. На боковых сторонах спинки установлены откидывающиеся подлокотники 9. Сиденье установлено на амортизационную подвеску (не показана). Регулировка сиденья осуществляется следующим образом. Оператор производит индивидуальную регулировку глубины подушки 1 сиденья, для чего отключает фиксатор 8 и рукой перемещает спинку 5 вперед или назад вдоль подушки 1 сиденья, при этом крепежные элементы б спинки 5 перемещаются внутри Фиг. 2 направляющих металлических пластин 3, жестко установленных по бокам основания 2 подушки сиденья. В избранном положении спинка закрепляется фиксатором 8. 5 Подлокотники 9 могут находиться в рабочем положении либо быть откинутыми. 10 15 20 25 30 Формула изобретения 1. Регулируемое сиденье для операторов мобильных сельскохозяйственных машин, содержащее подушку сиденья, установленную на основании, спинку сиденья, кинематически связанную с основанием через устройство смещения спинки вдоль подушки сиденья, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения удобств пользования за счет обеспечения удобной рабочей позы оператора, устройство смещения спинки представляет собой жестко закрепленные по бокам основания подушки сиденья направляющие пластины с продольными прорезями и Г-образные элементы, одно плечо которых связано со спинкой сиденья, а другие размещены в направляющих и снабжены пропущенными через прорези последних винтовыми элементами для фиксации спинки после перемещения вдоль подушки сиденья, а плечи каждого Г-образного элемента связаны между собой храповым механизмом для регулировки наклона спинки, 2. Сиденье поп, 1, о т л и ч а ю щ е е с я тем, что оно снабжено откидными под35 локотниками на боковых поверхностях спинки. 1643231 Фиг. 3 ш Фиг. Редактор И Шуллэ Составитель И Николаева Техред М Моргентал Корректор Н Ревская Заказ 1202 Тираж 313 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина. 101
