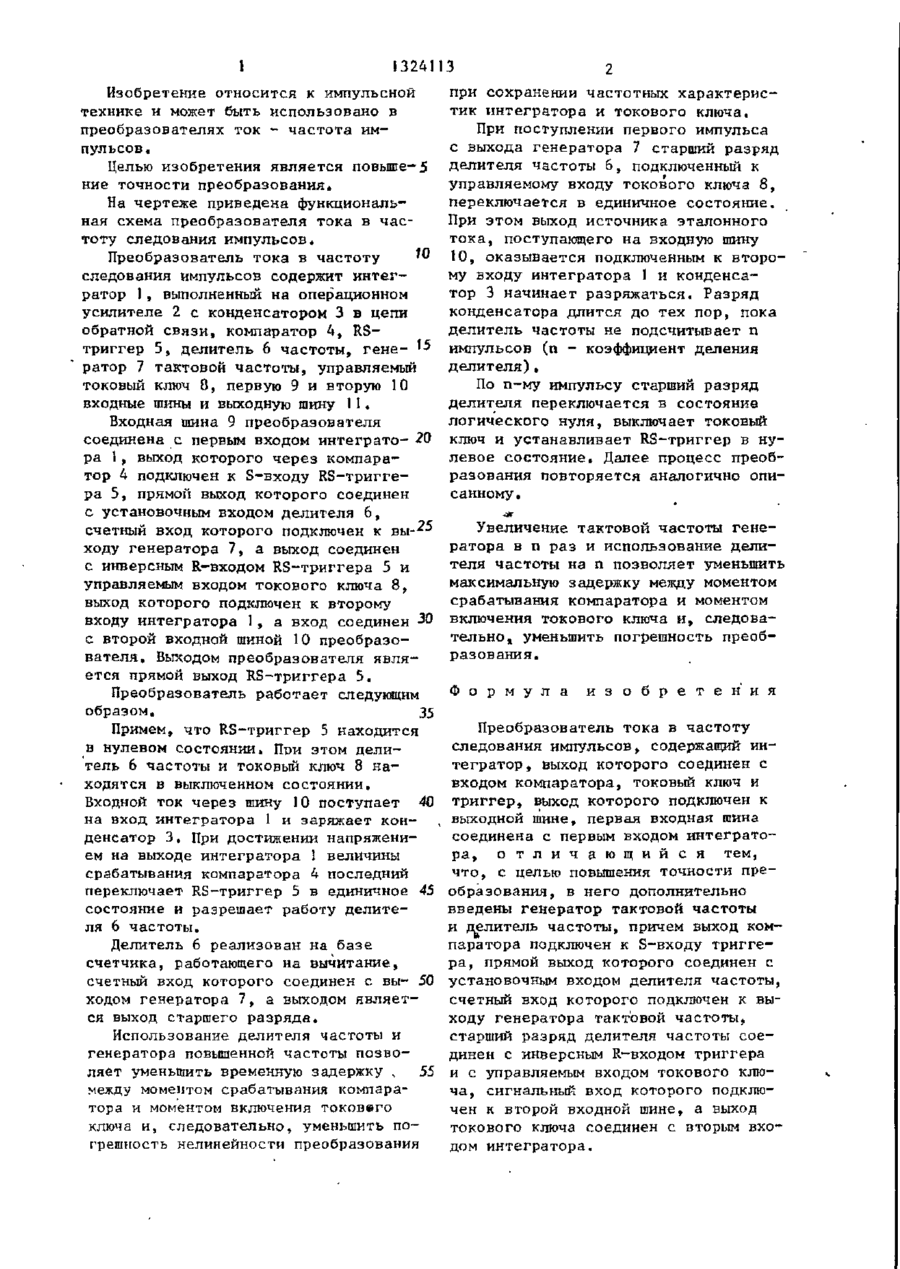

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (ІЇ) . 113 A1 (51)4 H 03 H 1/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И-ОТНРЫТИЙ (21) 3919802/24-21 (22) 22.05.85 * (46) 15.07.87, Бюл. № 26 (71) Одесский политехнический институт (72) А.И.Калинин и С.Г.Рзянин (53) 681.317 (088.8) (56) Приборы и техника эксперимента, 1978, № 4, с. 109. Приборы и техника эксперимента. 1975, № 4, с. 83, рис. 1. "(54) ПРЕОБРАЗОВАТЕЛЬ ТОКА В ЧАСТОТУ СЛЕДОВАНИЯ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике. Цель изобретения - повышение точности преобразования. Преобразователь содержит интегратор 1, компаратор 4, RS-триггер 5 и токовый ключ 8. Увеличение тактовой частоть! генератора 7 в праз и использование делителя 6 частоты на п позволяет уменьшить максимальную задержку между моментом срабатывания компаратора 4 и моментом включения токового ключа 8, 1 ил. . 1324113 Изобретение относится к импульсной технике и может быть использовано в преобразователях ток - частота импульсов. Целью изобретения является повыше-5 ние точности преобразования» На чертеже приведена функциональная схема преобразователя тока в частоту следования импульсов. Преобразователь тока в частоту '" следования импульсов содержит интегратор 1, выполненный на операционном усилителе 2 с конденсатором 3 в цепи обратной связи, компаратор 4, RSтриггер 5, делитель 6 частоты, гене- ' 5 ратор 7 тактовой частоты, управляемый токовый ключ 8, первую 9 и вторую 10 входные шины и выходную шину 1I. Входная шина 9 преобразователя соединена с первым входом интеграто- 20 ра 1, выход которого через компаратор 4 подключен к S-входу RS-триггера 5, прямой выход которого соединен с установочным входом делителя 6, ,-25 счетный вход которого подключен к выходу генератора 7, а выход соединен с инверсным R-входом RS-триггера 5 и управляемым входом токового ключа 8, выход которого подключен к второму входу интегратора 1 , а вход соединен - 0 3 с второй входной шиной 10 преобразователя. Выходом преобразователя является прямой выход RS-триггера 5. Преобразователь работает следующим образом. 35 Примем, что RS-триггер 5 находится в нулевом состоянии» При Э Т О М делитель 6 частоты и токовый ключ 8 находятся в выключенном состоянии. Входной ток через шину 10 поступает 40 на вход интегратора 1 и заряжает конденсатор 3. При достижении напряжением на выходе интегратора 1 величины срабатывания компаратора 4 последний переключает RS-триггер 5 в единичное 45 состояние и разрешает работу делителя 6 частоты. Делитель 6 реализован на базе счетчика, работающего на вычитание, счетный вход которого соединен с вы- 50 ходом генератора 7, а выходом является выход старшего разряда. Использование делителя частоты и генератора повышенной частоты позволяет уменьшить временную задержку , 55 между моментом срабатывания компаратора и моментом включения токоввго ключа и, следовательно, уменьшить погрешность нелинейности преобразования при сохранении частотных характеристик интегратора и токового ключа. При поступлении первого импульса с выхода генератора 7 старший разряд делителя частоты 6, подключенный к управляемому входу токового ключа 8, переключается в единичное состояние. При этом выход источника эталонного тока, поступающего на входную шину 10, оказывается подключенным к второму входу интегратора 1 и конденсатор 3 начинает разряжаться. Разряд конденсатора длится до тех пор, пока делитель частоты не подсчитывает п импульсов (п - коэффициент деления делителя). По n-му импульсу старший разряд делителя переключается в состояние логического нуля, выключает токовый ключ и устанавливает RS-триггер в нулевое состояние. Далее процесс преобразования повторяется аналогично описанному. Увеличение тактовой частоты генератора в п раз и использование делителя частоты на п позволяет уменьшить максимальную задержку между моментом срабатывания компаратора и моментом включения токового ключа и, следователи*^ уменьшить погрешность преобразования. Ф о р м у л а и з о б р е т е н и я Преобразователь тока в частоту следования импульсов, содержащий интегратор, выход которого соединен с входом компаратора, токовый ключ и триггер, выход которого подключен к выходной шине, первая входная шина соединена с первым входом интегратора, о т л и ч а ю щ и й с я тем, что, с целью повышения точности преобразования, в него дополнительно введены генератор тактовой частоты и делитель частоты, причем выход компаратора подключен к S-входу триггера, прямой выход которого соединен с установочным входом делителя частоты, счетный вход которого подключен к выходу генератора тактовой частоты, старший разряд делителя частоты соединен с инверсным R-входом триггера и с управляемым входом токового ключа, сигнальный вход которого подключен к второй входной шине, а выход токового ключа соединен с вторым входом интегратора. 1324113 Редактор Л.Веселовская Заказ 2973/57 Составитель Ю.Шишкин Техред Л.Олейник Корректор И.Муска Тираж 901 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
