Дуло гарматне

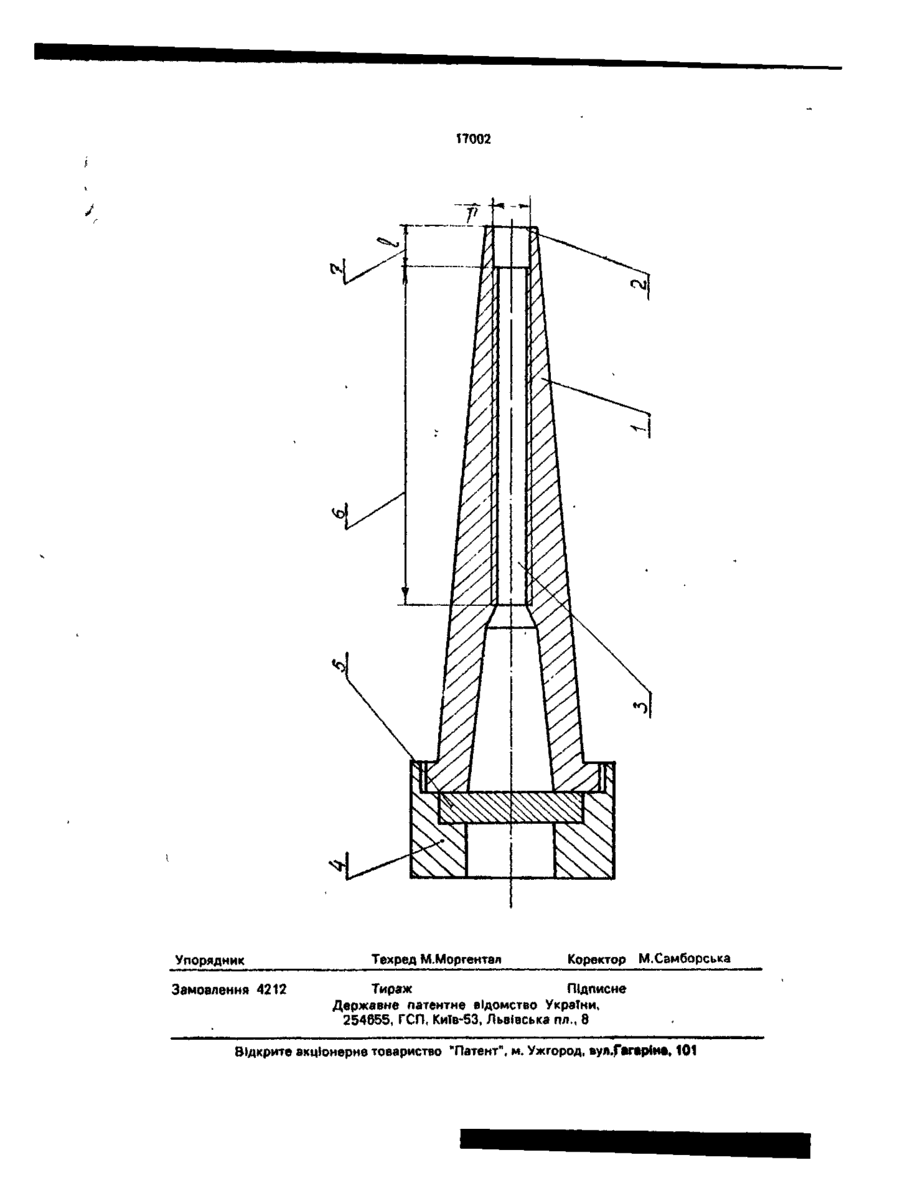

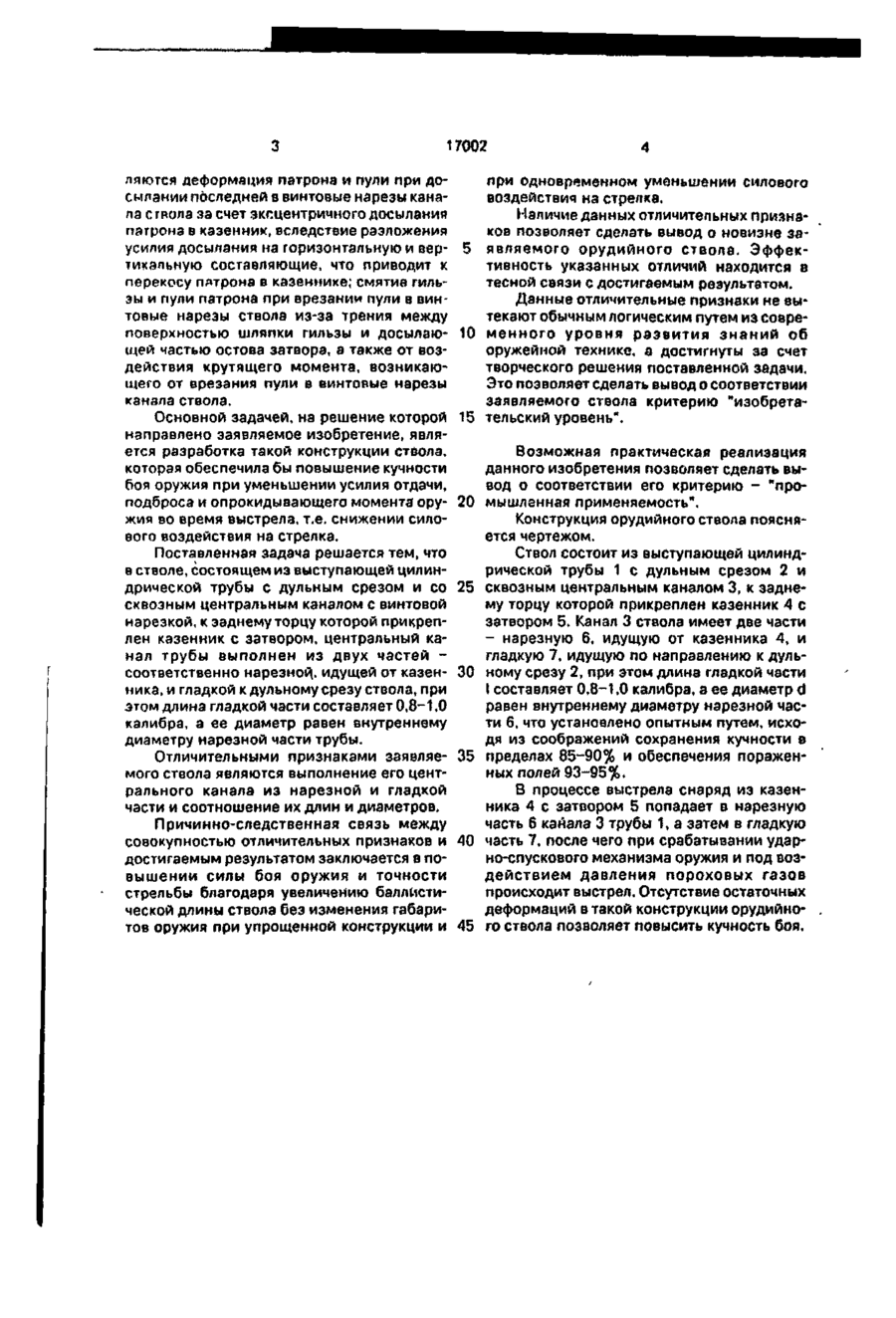

Ствол орудийный, состоящий из выступающей цилиндрической трубы с дульным срезом и сквозным центральным каналом с винтовой нарезкой, к заднему торцу которой прикреплен казенник с затвором, о т л и ч а ю щ и й с я тем, что центральный канал трубы выполнен из двух частей - собственно нарезной, идущей от казенника, и гладкой по напраг пению к дульному срезу ствола, при этом длина гладкой части составляет 0,8-1,0 калибра, а ее диаметр равен внутреннему диаметру нарезной части трубы. Изобретение относится к элементам оружейной техники, а именно к стволам огнестрельного оружия, и может быть применено в револьверах, наганах, пистолетах, винтовках и пушках. Ствол является оснбвной частью орудия, предназначенной для направления полета снаряда при выстреле, придания ему вращательного движения и определенной начальной скорости. Известен ствол для промысловых, охотничьих и спортивных ружей, состоящий из патронника со снарядным входом, конусного канала и преддульной расширительной камеры. Все части ствола выполнены гладкими (авт. св. СССР Ns 1081410, F 41 С 21/00, опубл. 73 03.84). Для известного ствола характерна низкая эффективность стрельбы из-за чрезмерного сгущения дробин к центру осыпи, так как ограниченное количество дробин в периферийной зоне летящего дробового снаряда оказывается недостаточным для обеспече ния поражения цели в связи с малой кучностью, неустойчивым полетом и небольшой дальностью. Наиболее близким к предлагаемой конструкции ствола по технической сущности и достигаемому результату является ствол огнестрельного оружия, описание конструкции которого приведено в каталоге "Охотничье и спортивное оружие", Шипилов В.В. и др. В/О Разноэкспорт, СССР. М., 1980, с. 328-365. Ствол состоит из выступающей цилиндрической трубы, установленной в кожухе, к заднему концу которого прикреплен казенник с затвором. Канал ствола по всей его длине выполнен с винтовыми нарезами, которые придают пуле вращательное движение, обеспечивающее ее устойчивый полет и большую дальность. Однако, как и предыдущему стволу ему присуща малая кучность стрельбы. Недостатками известного ствола, влияющими на снижение кучности стрельбы, яв о о ю 17002 ляюгся деформация патрона и пули при досыпании последней в винтовые нарезы канала с твопа за счет эксцентричного досылания патрона в казенник, вследствие разложения усилия досылания на горизонтальную и вер- 5 тикапьную составляющие, что приводит к перекосу пятрона в казеннике; смятие гильзы и пули патрона при врезании пули в винтовые нарезы ствола из-за трения между поверхностью шляпки гильзы и досылаю- 10 щей частью остова затвора, а также от воздействия крутящего момента, возникающего от врезания пули в винтовые нарезы канала ствола. Основной задачей, на решение которой 15 направлено заявляемое изобретение, является разработка такой конструкции ствола, которая обеспечила бы повышение кучности боя оружия при уменьшении усилия отдачи, подброса и опрокидывающего момента ору- 20 жия во время выстрела, т.е. снижении силового воздействия на стрелка. Поставленная задача решается тем, что в стволе, состоящем из выступающей цилиндрической трубы с дульным срезом и со 25 сквозным центральным каналом с винтовой нарезкой, к заднему торцу которой прикреплен казенник с затвором, центральный канал трубы выполнен из двух частей соответственно нарезной, идущей от казен- 30 ника, и гладкой к дульному срезу ствола, при этом длина гладкой части составляет 0,8-1,0 калибра, а ее диаметр равен внутреннему диаметру нарезной части трубы. Отличительными признаками заявляє- 35 мого ствола являются выполнение его центрального канала из нарезной и гладкой части и соотношение их длин и диаметров. Причинно-следственная связь между совокупностью отличительных признаков и 40 достигаемым результатом заключается в повышении силы боя оружия и точности стрельбы благодаря увеличению баллистической длины ствола без изменения габаритов оружия при упрощенной конструкции и 45 при одновременном уменьшении силового воздействия на стрелка. Наличие данных отличительных признаков позволяет сделать вывод о новизне заявляемого орудийного ствола. Эффективность указанных отличий находится в тесной связи с достигаемым результатом. Данные отличительные признаки не вытекают обычным логическим путем из современного уровня развития знаний об оружейной технике, а достигнуты за счет творческого решения поставленной задачи. Это позволяет сделать вывод о соответствии заявляемого ствола критерию "изобретательский уровень". Возможная практическая реализация данного изобретения позволяет сделать вывод о соответствии его критерию - "промышленная применяемость". Конструкция орудийного ствола поясняется чертежом. Ствол состоит из выступающей цилиндрической трубы 1 с дульным срезом 2 и сквозным центральным каналом 3, к заднему торцу которой прикреплен казенник 4 с затвором 5. Канал 3 ствола имеет две части - нарезную 6, идущую от казенника 4, и гладкую 7, идущую по направлению к дульному срезу 2, при этом длина гладкой части I составляет 0,8-1,0 калибра, а ее диаметр d равен внутреннему диаметру нарезной части 6, что установлено опытным путем, исходя из соображений сохранения кучности в пределах 85-90% и обеспечения пораженных полей 93-95%. В процессе выстрела снаряд из казенника 4 с затвором 5 попадает в нарезную часть б канала 3 трубы 1, а затем в гладкую часть 7, после чего при срабатывании ударно-спускового механизма оружия и под воздействием давления пороховых газов происходит выстрел. Отсутствие остаточных деформаций в такой конструкции орудийного ствола позволяет повысить кучность боя. T7002 Упорядник Замовлення 4212 Техред М.Моргеитал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Г»гірІна, 101
