Газогенератор

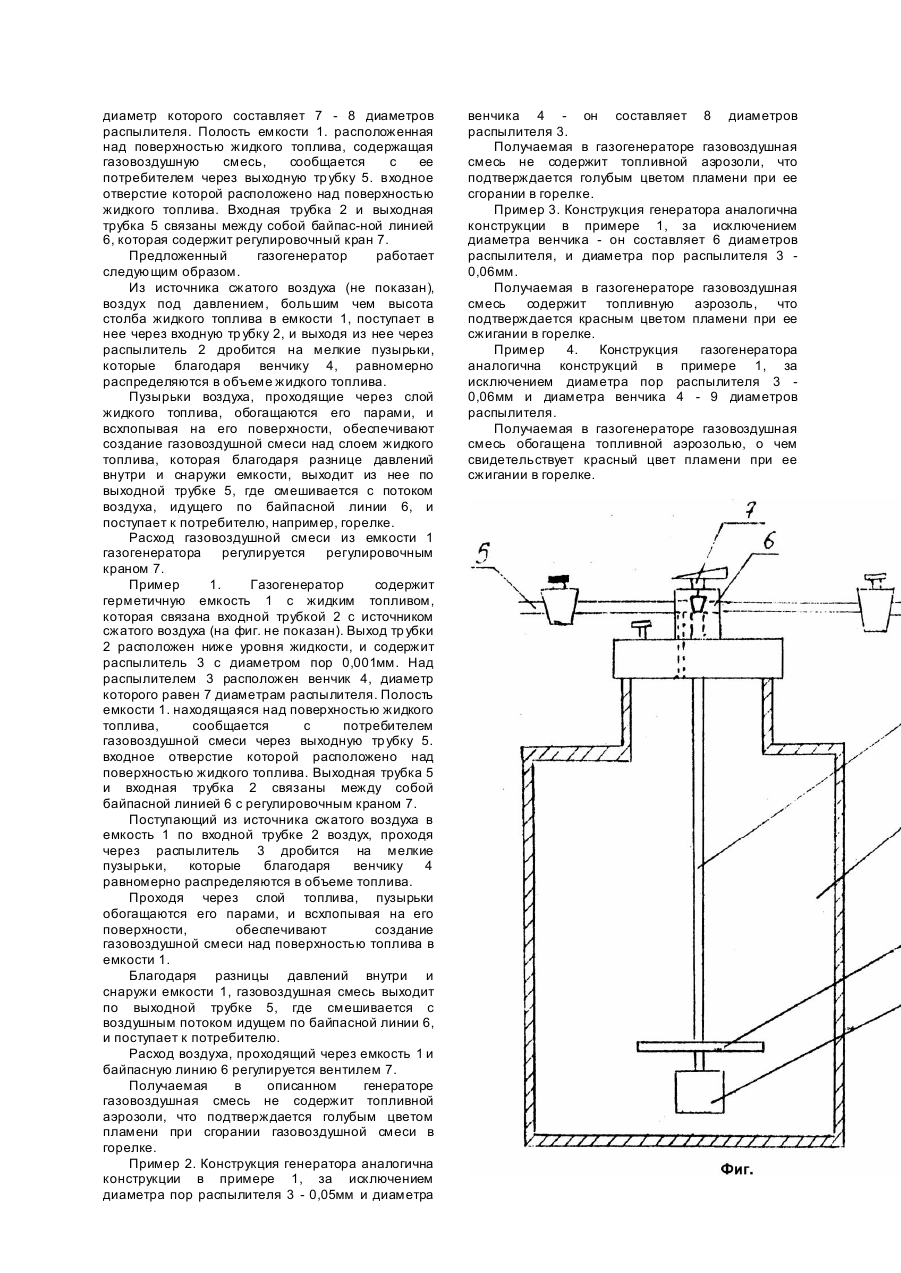

Изобретение относится к области получения горючих газов карбюрацией воздуха через жидкое топливо, и может быть использовано в качестве газогенератора в бытовых и промышленных целях. Из существующего уровня техники наиболее близким к заявляемому изобретению по совокупности признаков является газогенератор, содержащий герметичную емкость с жидким топливом, связанную с источником сжатого воздуха через входную тр убку, вы ходное отверстие которой расположено под уровнем жидкого топлива, и с потребителем газовоздушной смеси газовой горелкой, через выходную тр убку, входное отверстие которой расположено над уровнем жидкого топлива, причем обе эти трубки связаны между собой байпасной линией с регулировочным краном (Паспорт АПП 00.000.ПС Аппарат паяльный зуботехнический переносной АПП. Одесское производственное объединение лабораторной медицинской техники "Медлабортехника", с.4 - 6). Заявляемое изобретение совпадает с известным газогенератором по следующей совокупности существенных признаков: содержит герметичную емкость с жидким топливом, связанную с источником сжатого воздуха через входн ую тр убку, вы ходное отверстие которой расположено под уровнем жидкого топлива, и с потребителем газовоздушной смеси через выходную тр убку, входное отверстие которой расположено над уровнем жидкого топлива, причем обе эти трубки связаны между собой байпасной линией с регулировочным краном. Однако известный газогенератор не обеспечивает технический результат заявляемого изобретения, что обусловлено конструкцией входной трубки, которая не обеспечивает создания зоны равномерной аэрации жидкого топлива, так как на выходе из нее не обеспечивается дробление воздушного потока и его равномерное распределение в жидком топливе в зоне выходного отверстия. Образование крупных пузырьков воздуха в зоне выходного отверстия входной трубки в известном газогенераторе приводит к тому, что их всхлопывание на поверхности жидкого топлива приводит к образованию топливного аэрозоля, который смешивается с газовоздушной смесью и попадает к потребителю. Причем обогащение газовой смеси аэрозолью будет увеличиваться с увеличением температуры жидкого топлива. Кроме того, всхлопывание крупных пузырьков воздуха на поверхности топлива приводит к резким скачкам давления газовоздушной смеси над поверхностью топлива. Указанные факторы влияют на качество сгорания смеси в потребителе (горелке), о чем свидетельствует изменение окраски факела пламени с голубого на красный, и приводит к увеличению расхода топлива. Задача, на решение которой направлено изобретение, состоит в создании газогенератора, который благодаря введению в него новых элементов, а также соотношению размеров элементов, их взаимному расположению и взаимосвязи с другими элементами, предотвратил бы образование топливной аэрозоли, и устранил бы резкие скачки давления газовоздушной смеси над поверхностью топлива, что позволило бы повысить качество горения и сократить расход жидкого топлива. Поставленная задача решается в газогенераторе, содержащем герметичную емкость с жидким топливом, связанную с источником сжатого воздуха через входную трубк у, вы ходное отверстие которой расположено ниже уровня жидкого топлива, и с потребителем газовоздушной смеси через выходную тр убку, входное отверстие которой расположено над уровнем жидкого топлива, причем обе трубки связаны между собой байпасной линией с регулировочным краном, тем, что согласно изобретению, выходное отверстие входной трубки содержит распылитель; выполненный из пористого материала с диаметром пор не более 0,05мм, и расположенный над ним венчик, выполненный в виде диска, диаметр которого равен 7 - 8 диаметрам распылителя. Частным случаем выполнения заявляемого изобретения является то, что распылитель выполнен из материала с диаметром пор 0,001 0,05мм. Совокупность существенных признаков заявляемого изобретения обеспечивает генерирование газовоздушной смеси без ее насыщения топливной аэрозолью и резких скачков давления образующейся газоаэрозольной смеси над поверхностью жидкого топлива, что обеспечивается следующим образом, Барботирование воздуха через слой жидкого топлива из распылителя, выполненного в соответствии с совокупностью существенных признаков, обеспечивает образование на выходе распылителя пузырьки воздуха соизмеримые с диаметром пор, и создает зону равномерного обогащения жидкого топлива пузырьками воздуха вокруг распылителя. Всхлопывание пузырьков воздуха на поверхности благодаря их равномерному распределению и не больших начальных размеров, не приводит к образованию аэрозоля и резким скачкам давления газовоздушной смеси над поверхностью жидкого топлива. Выполнение газогенератора с соотношением элементов, выходящими за заявленные интервалы, не обеспечивает технического результата заявляемого изобретения. Частный случай выполнения заявляемого изобретения обеспечивает дополнительный технический результат состоящий в снижении гидравлического сопротивления на распылителе, что обеспечивает плавное регулирование производительности газогенератора в широком диапазоне. На чертеже (фиг.) показан заявляемый газогенератор. Газогенератор содержит герметичную емкость 1 с жидким топливом, входную тр убку 2 (источник сжатого воздуха не обозначен), распылитель 3, венчик 4, выходную трубк у 5, байпасную линию 6, регулировочный кран 7. Заявляемый газогенератор содержит герметичную емкость 1 с жидким топливом, которая связана входной трубкой 2 с источником сжатого воздуха (не показан), выход которой находится под уровнем топлива, и содержит распылитель 3, выполненный из пористого материала с диаметром пор не более 0,05мм, преимущественно 0,001 - 0,05мм. На трубке 2 выше распылителя 3 расположен венчик 4, диаметр которого составляет 7 - 8 диаметров распылителя. Полость емкости 1. расположенная над поверхностью жидкого топлива, содержащая газовоздушную смесь, сообщается с ее потребителем через выходную тр убку 5. входное отверстие которой расположено над поверхностью жидкого топлива. Входная трубка 2 и выходная трубка 5 связаны между собой байпас-ной линией 6, которая содержит регулировочный кран 7. Предложенный газогенератор работает следующим образом. Из источника сжатого воздуха (не показан), воздух под давлением, большим чем высота столба жидкого топлива в емкости 1, поступает в нее через входную тр убку 2, и выходя из нее через распылитель 2 дробится на мелкие пузырьки, которые благодаря венчику 4, равномерно распределяются в объеме жидкого топлива. Пузырьки воздуха, проходящие через слой жидкого топлива, обогащаются его парами, и всхлопывая на его поверхности, обеспечивают создание газовоздушной смеси над слоем жидкого топлива, которая благодаря разнице давлений внутри и снаружи емкости, выходит из нее по выходной трубке 5, где смешивается с потоком воздуха, идущего по байпасной линии 6, и поступает к потребителю, например, горелке. Расход газовоздушной смеси из емкости 1 газогенератора регулируется регулировочным краном 7. Пример 1. Газогенератор содержит герметичную емкость 1 с жидким топливом, которая связана входной трубкой 2 с источником сжатого воздуха (на фиг. не показан). Выход тр убки 2 расположен ниже уровня жидкости, и содержит распылитель 3 с диаметром пор 0,001мм. Над распылителем 3 расположен венчик 4, диаметр которого равен 7 диаметрам распылителя. Полость емкости 1. находящаяся над поверхностью жидкого топлива, сообщается с потребителем газовоздушной смеси через выходную тр убку 5. входное отверстие которой расположено над поверхностью жидкого топлива. Выходная трубка 5 и входная трубка 2 связаны между собой байпасной линией 6 с регулировочным краном 7. Поступающий из источника сжатого воздуха в емкость 1 по входной трубке 2 воздух, проходя через распылитель 3 дробится на мелкие пузырьки, которые благодаря венчику 4 равномерно распределяются в объеме топлива. Проходя через слой топлива, пузырьки обогащаются его парами, и всхлопывая на его поверхности, обеспечивают создание газовоздушной смеси над поверхностью топлива в емкости 1. Благодаря разницы давлений внутри и снаружи емкости 1, газовоздушная смесь выходит по выходной трубке 5, где смешивается с воздушным потоком идущем по байпасной линии 6, и поступает к потребителю. Расход воздуха, проходящий через емкость 1 и байпасную линию 6 регулируется вентилем 7. Получаемая в описанном генераторе газовоздушная смесь не содержит топливной аэрозоли, что подтверждается голубым цветом пламени при сгорании газовоздушной смеси в горелке. Пример 2. Конструкция генератора аналогична конструкции в примере 1, за исключением диаметра пор распылителя 3 - 0,05мм и диаметра венчика 4 - он составляет 8 диаметров распылителя 3. Получаемая в газогенераторе газовоздушная смесь не содержит топливной аэрозоли, что подтверждается голубым цветом пламени при ее сгорании в горелке. Пример 3. Конструкция генератора аналогична конструкции в примере 1, за исключением диаметра венчика - он составляет 6 диаметров распылителя, и диаметра пор распылителя 3 0,06мм. Получаемая в газогенераторе газовоздушная смесь содержит топливную аэрозоль, что подтверждается красным цветом пламени при ее сжигании в горелке. Пример 4. Конструкция газогенератора аналогична конструкций в примере 1, за исключением диаметра пор распылителя 3 0,06мм и диаметра венчика 4 - 9 диаметров распылителя. Получаемая в газогенераторе газовоздушная смесь обогащена топливной аэрозолью, о чем свидетельствует красный цвет пламени при ее сжигании в горелке.
