Пристрій для зняття грату при контактно-стиковому зварюванні деталей

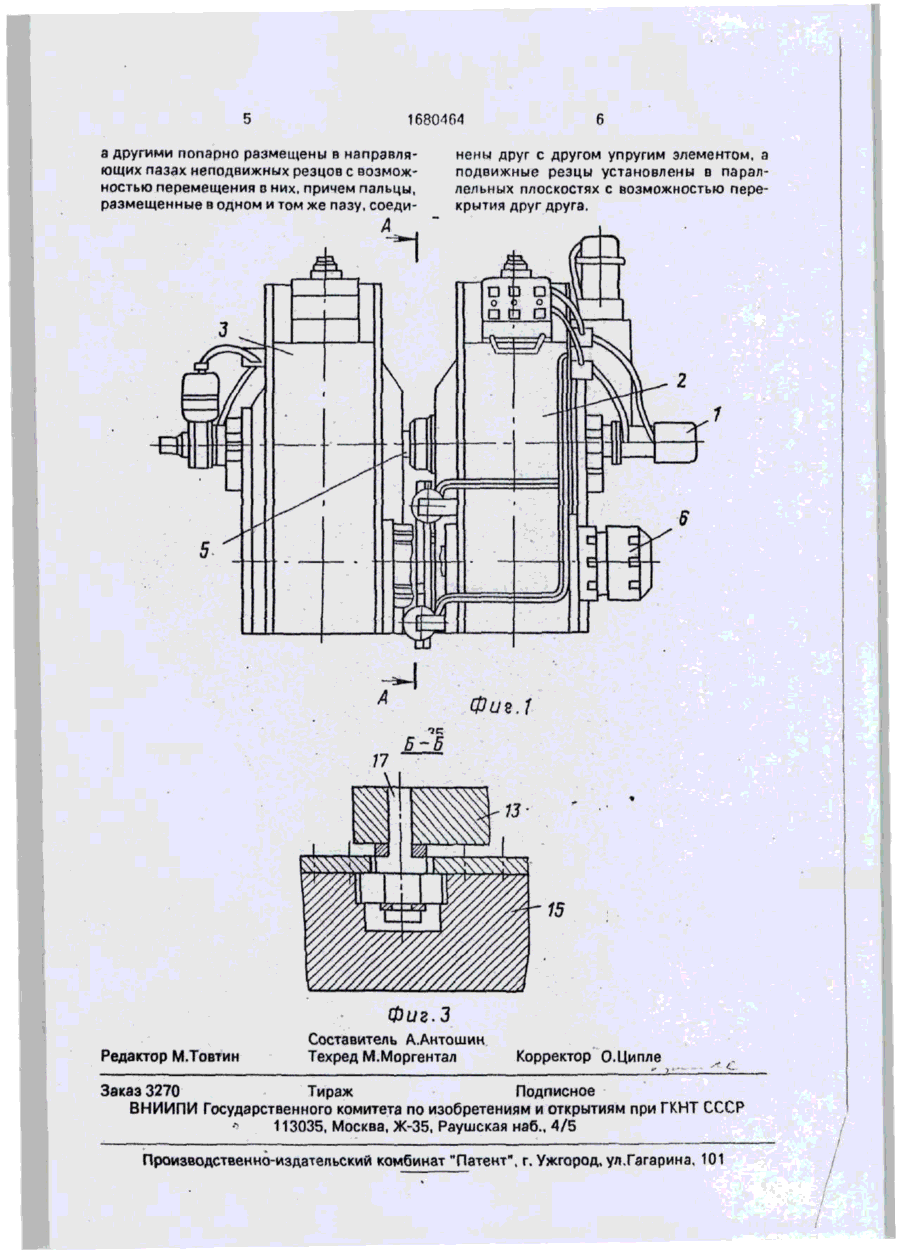

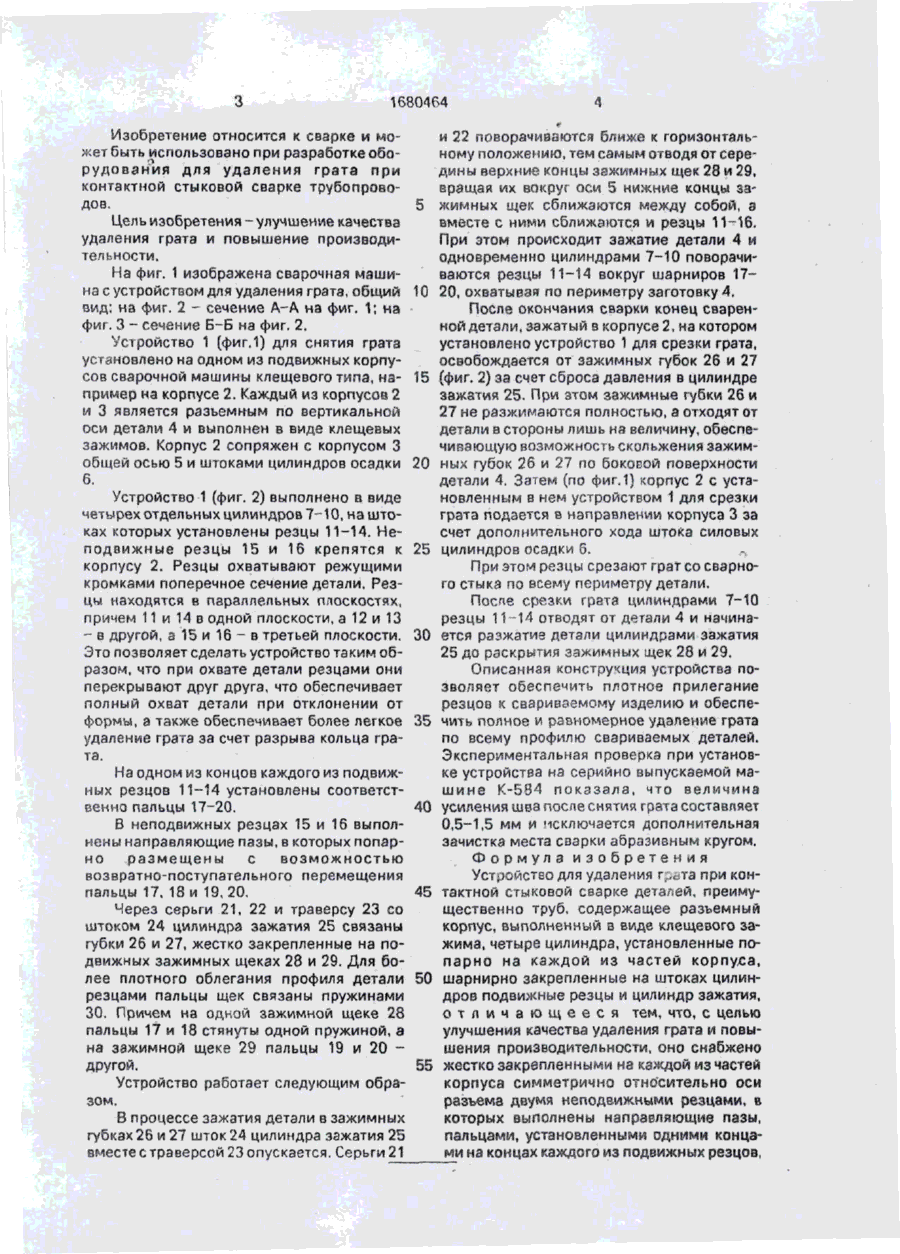

Изобретение относится к сварке и. может быть использовано при разработке оборудования для удаления грата при контактной стыковой сварке трубопроводов. Цель изобретений - улучшение качества удаления грата и повышение производительности. В неподвижных резцах 15 и 16 выполнены направляющие пазы. В направляющих пазах с возможностью перемещения попарно установлены пальцы 17,18,19,20. Причем пальцы 17 и 18 стянуты между собой одной пружиной 30, а пальцы 19 и 20-другой. После сварки штоки цилиндров 7, 8, 9 и 10 поворачивают резцы 11,12, 13 и 14 вокруг пальцев 17, 18, 19 и 20. При этом обеспечивается плотное прилегание резцов к свариваемому изделию с перекрытием стыков резцов между собой. В результате обеспечивается компенсация отклонений формы свариваемых изделий и исключается дополнительная зачистка места сварки абразивным кругом. 3 ил. А-Л С 23 ZZ25 21 ,23 О» > A Jj 1680464 Изобретение относится к сварке и может быть использовано при разработке оборудования для удаления грата при контактной стыковой сварке трубопроводов. 5 Цель изобретения - улучшение качества удаления грата и повышение производительности. На фиг. 1 изображена сварочная машина с устройством для удаления грата, общий 10 вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2. Устройство 1 (фиг. 1) для снятия грата установлено на одном из подвижных корпусов сварочной машины клещевого типа, на- 15 пример на корпусе 2. Каждый из корпусов 2 и 3 является разъемным по вертикальной оси детали 4 и выполнен в виде клещевых зажимов. Корпус 2 сопряжен с корпусом 3 общей осью 5 и штоками цилиндров осадки 20 6. Устройство 1 (фиг. 2) выполнено в виде четырех отдельных цилиндров 7-10, на штоках которых установлены резцы 11-14. Неподвижные резцы 15 и 16 крепятся к 25 корпусу 2. Резцы охватывают режущими кромками поперечное сечение детали. Резцы находятся в параллельных плоскостях, причем 11 и 14 в одной плоскости, а 12 и 13 - в другой, а 15 и 16 - в третьей плоскости. 30 Это позволяет сделать устройство таким образом, что при охвате детали резцами они перекрывают друг друга, что обеспечивает полный охват детали при отклонении от формы, а также обеспечивает более легкое 35 удаление грата за счет разрыва кольца грата. На одном из концов каждого из подвижных резцов 11-14 установлены соответст40 венно пальцы 17-20. В неподвижных резцах 15 и 16 выполнены направляющие пазы, в которых попарно размещены с возможностью возвратно-поступательного перемещения пальцы 17, 18 и 19,20, 45 Через серьги 21, 22 и траверсу 23 со штоком 24 цилиндра зажатия 25 связаны губки 26 и 27, жестко закрепленные на подвижных зажимных щеках 28 и 29. Для более плотного облегания профиля детали 50 резцами пальцы щек связаны пружинами 30. Причем на одной зажимной щеке 28 пальцы 17 и 18 стянуты одной пружиной, а на зажимной щеке 29 пальцы 19 и 20 другой. 55 Устройство работает следующим образом. В процессе зажатия детали в зажимных губках26 и 27 шток 24 цилиндра зажатия 25 вместе с траверсой 23 опускается. Серьги 21 и 22 поворачиваются ближе к горизонтальному положению, тем самым отводя от середины верхние концы зажимных щек 28 и 29, вращая их вокруг оси 5 нижние концы зажимных щек сближаются между собой, а вместе с ними сближаются и резцы 11-16. При этом происходит зажатие детали 4 и одновременно цилиндрами 7-10 поворачиваются резцы 11-14 вокруг шарниров 1720, охватывая по периметру заготовку 4. После окончания сварки конец сваренной детали, зажатый в корпусе 2, на котором установлено устройство 1 для срезки грата, освобождается от зажимных губок 26 и 27 (фиг, 2) за счет сброса давления в цилиндре зажатия 25. При этом зажимные губки 26 и 27 не разжимаются полностью, а отходят от детали в стороны лишь на величину, обеспечивающую возможность скольжения зажимных губок 26 и 27 по боковой поверхности детали 4. Затем (по фиг.1) корпус 2 с установленным в нем устройством 1 для срезки грата подается в направлении корпуса 3 за счет дополнительного хода штока силовых цилиндров осадки б. .-, При этом резцы срезают грат со сварного стыка по всему периметру детали. Поспе срезки грата цилиндрами 7-10 резцы 11 -14 отводят от детали 4 и начинается разжатие детали цилиндрами зажатия 25 до раскрытия зажимных щек 28 и 29. Описанная конструкция устройства позволяет обеспечить плотное прилегание резцов к свариваемому изделию и обеспечить полное w равномерное удаление грата по всему профилю свариваемых деталей. Экспериментальная проверка при установке устройства на серийно выпускаемой машине К-584 показала, что величина усиления шва после снятия грата составляет 0,5-1,5 мм и исключается дополнительная зачистка места сварки абразивным кругом, Формула изобретения Устройство для удаления rf,dra при контактной стыковой сварке деталей, преимущественно труб, содержащее разъемный корпус, выполненный в виде клещевого зажима, четыре цилиндра, установленные попарно на каждой из частей корпуса, шарнирно закрепленные на штоках цилиндров подвижные резцы и цилиндр зажатия, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества удаления грата и повышения производительности, оно снабжено жестко закрепленными на каждой из частей корпуса симметрично относительно оси разъема двумя неподвижными резцами, в которых выполнены направляющие пазы, пальцами, установленными одними концами на концах каждого из подвижных резцов, 1680404 а другими попарно размещены в направляющих пазах неподвижных резцов с возможностью перемещения в них, причем пальцы, размещенные в одном и том же пазу, соеди нены друг с другом упругим элементом, а подвижные резцы установлены в параллельных плоскостях с возможностью перекрытия друг друга. ~^ч 0UZ.1 17 6-5 13 Фиг.З Редактор М.Товтин Составитель А.Антошин Техред М.Моргентал Корректор О.Ципле Заказ 3270 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
