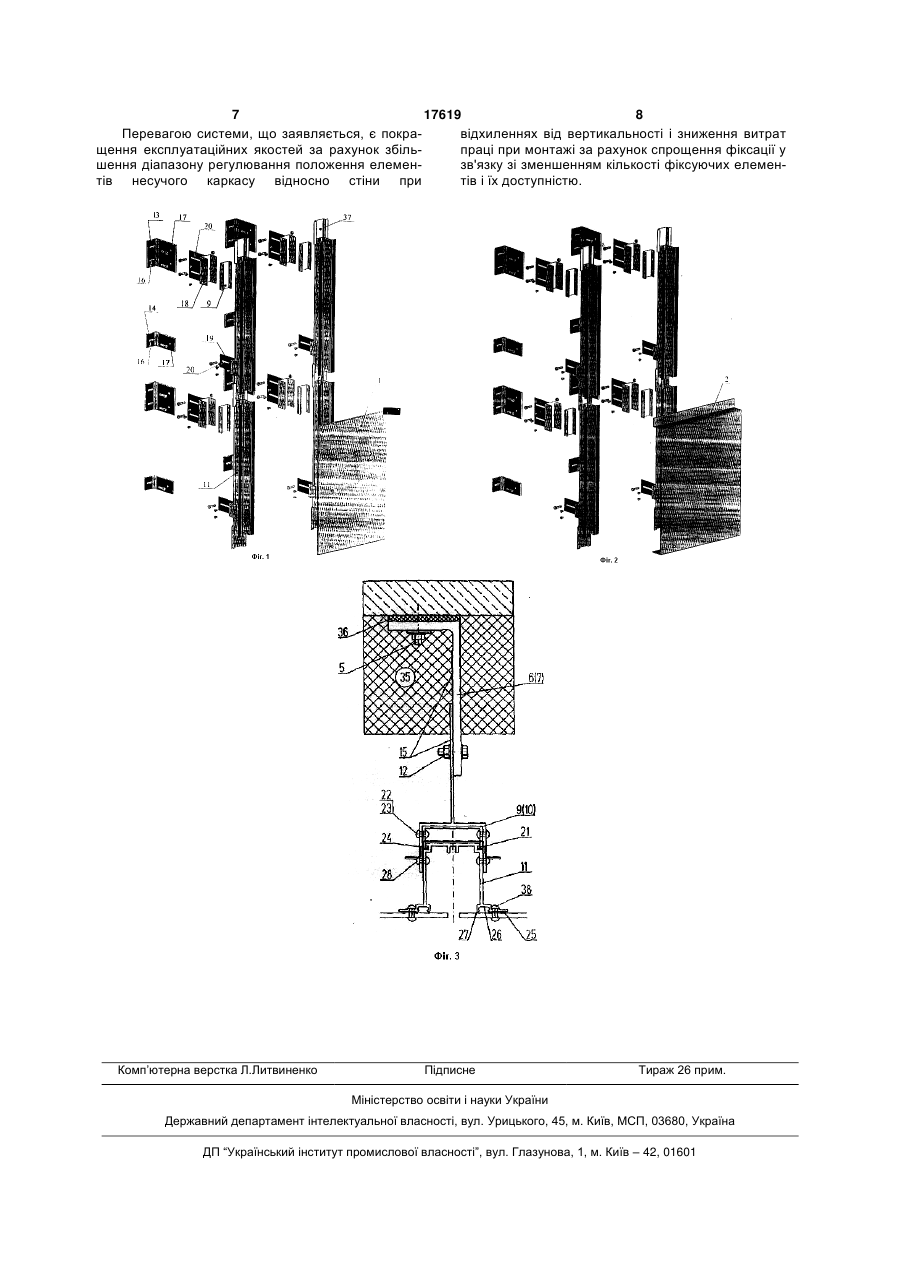

Система навісних вентильованих фасадів сиал

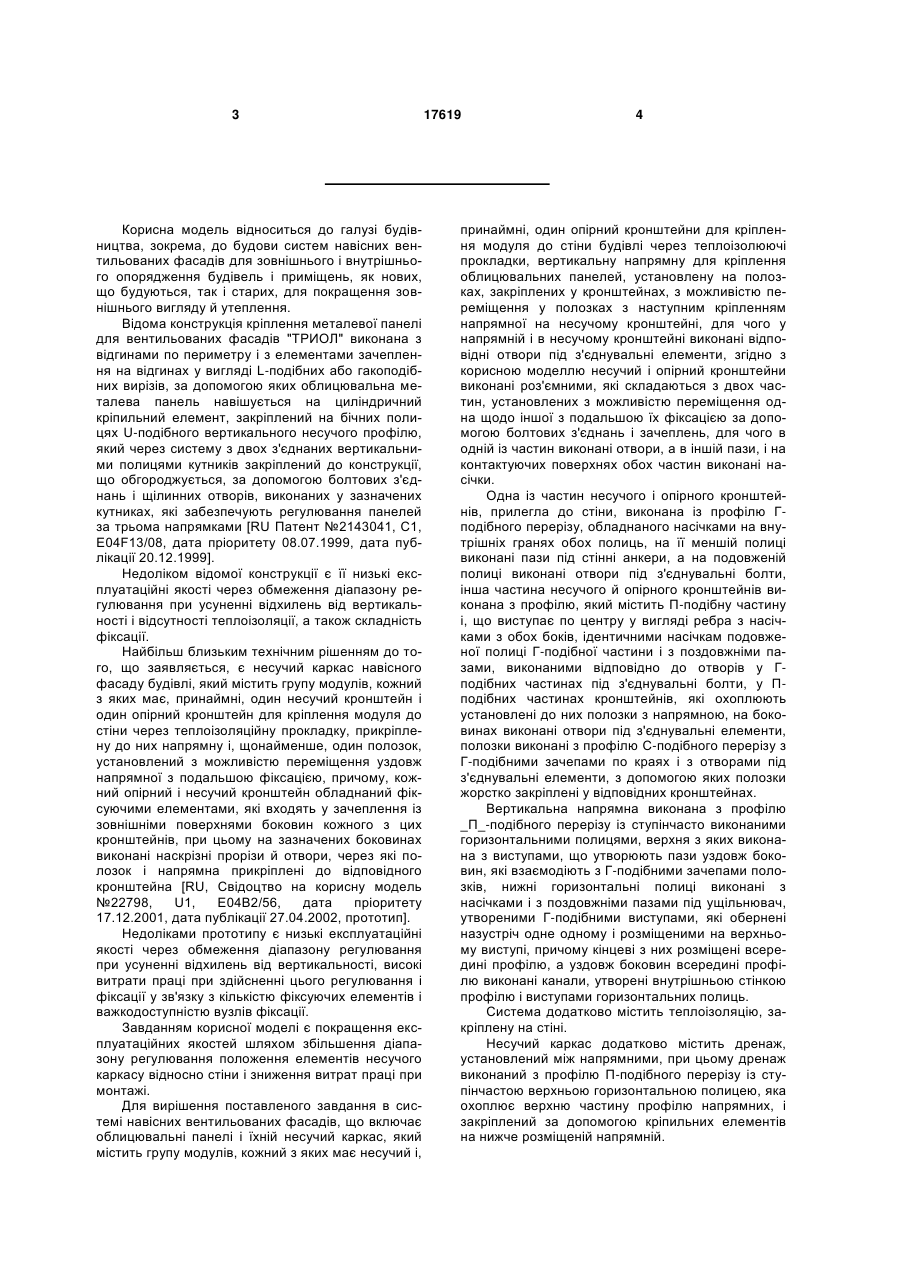

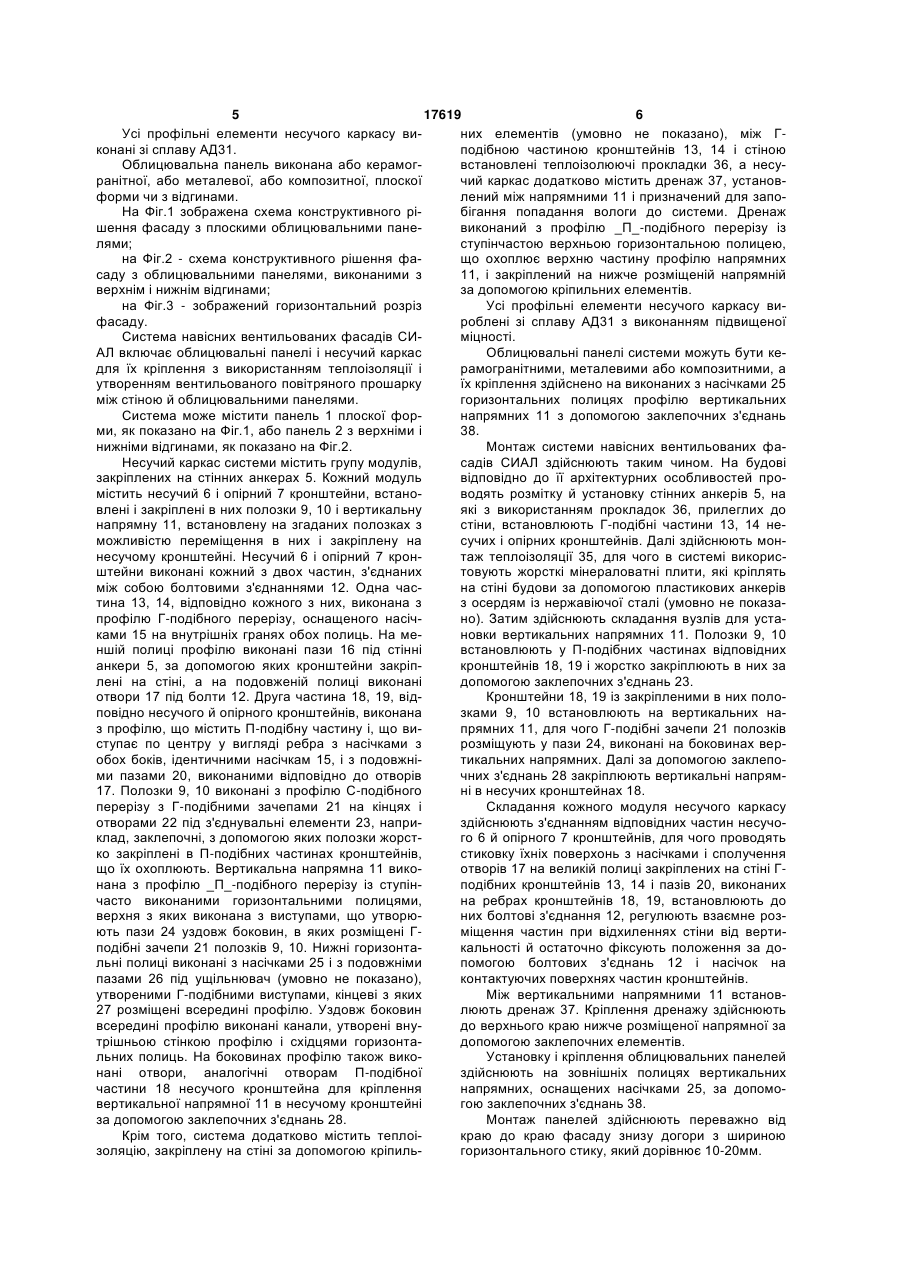

1. Система навісних вентильованих фасадів, яка містить облицювальні панелі і їх несучий каркас, що містить групу модулів, кожний з яких має несучий і принаймні один опорний кронштейни для кріплення модуля до стіни будівлі через теплоізолюючі прокладки, вертикальну напрямну для кріплення облицювальних панелей, установлену на полозках, закріплених у кронштейнах з можливістю переміщення в полозках з наступним кріпленням напрямної на несучому кронштейні, для чого у напрямній і у несучому кронштейні виконані відповідні отвори під з'єднувальні елементи, яка відрізняється тим, що несучий і опорний кронштейни, виконані рознімними, складаються з двох частин, установлених з можливістю переміщення одна відносно одної з наступною їх фіксацією за допомогою болтових з'єднань і зачеплень, для чого в одній із частин виконані отвори, а в іншій - пази, на контактуючих поверхнях обох частин виконані насічки. 2. Система навісних вентильованих фасадів за п. 1, яка відрізняється тим, що одна із частин несучого й опорного кронштейнів, прилегла до стіни, виконана з профілю Г-подібного перерізу, обладнаного насічками на внутрішніх гранях обох полиць, на її меншій полиці виконані пази під стінні анкери, а на подовженій полиці виконані отвори під з'єднувальні болти, інша частина несучого й опорного кронштейнів виконана з профілю, що містить П-подібну частину і виступає по центру у вигляді ребра з насічками з обох боків, ідентичним 2 (19) 1 3 Корисна модель відноситься до галузі будівництва, зокрема, до будови систем навісних вентильованих фасадів для зовнішнього і внутрішнього опорядження будівель і приміщень, як нових, що будуються, так і старих, для покращення зовнішнього вигляду й утеплення. Відома конструкція кріплення металевої панелі для вентильованих фасадів "ТРИОЛ" виконана з відгинами по периметру і з елементами зачеплення на відгинах у вигляді L-подібних або гакоподібних вирізів, за допомогою яких облицювальна металева панель навішується на циліндричний кріпильний елемент, закріплений на бічних полицях U-подібного вертикального несучого профілю, який через систему з двох з'єднаних вертикальними полицями кутників закріплений до конструкції, що обгороджується, за допомогою болтових з'єднань і щілинних отворів, виконаних у зазначених кутниках, які забезпечують регулювання панелей за трьома напрямками [RU Патент №2143041, С1, E04F13/08, дата пріоритету 08.07.1999, дата публікації 20.12.1999]. Недоліком відомої конструкції є її низькі експлуатаційні якості через обмеження діапазону регулювання при усуненні відхилень від вертикальності і відсутності теплоізоляції, а також складність фіксації. Найбільш близьким технічним рішенням до того, що заявляється, є несучий каркас навісного фасаду будівлі, який містить групу модулів, кожний з яких має, принаймні, один несучий кронштейн і один опірний кронштейн для кріплення модуля до стіни через теплоізоляційну прокладку, прикріплену до них напрямну і, щонайменше, один полозок, установлений з можливістю переміщення уздовж напрямної з подальшою фіксацією, причому, кожний опірний і несучий кронштейн обладнаний фіксуючими елементами, які входять у зачеплення із зовнішніми поверхнями боковин кожного з цих кронштейнів, при цьому на зазначених боковинах виконані наскрізні прорізи й отвори, через які полозок і напрямна прикріплені до відповідного кронштейна [RU, Свідоцтво на корисну модель №22798, U1, E04B2/56, дата пріоритету 17.12.2001, дата публікації 27.04.2002, прототип]. Недоліками прототипу є низькі експлуатаційні якості через обмеження діапазону регулювання при усуненні відхилень від вертикальності, високі витрати праці при здійсненні цього регулювання і фіксації у зв'язку з кількістю фіксуючих елементів і важкодоступністю вузлів фіксації. Завданням корисної моделі є покращення експлуатаційних якостей шляхом збільшення діапазону регулювання положення елементів несучого каркасу відносно стіни і зниження витрат праці при монтажі. Для вирішення поставленого завдання в системі навісних вентильованих фасадів, що включає облицювальні панелі і їхній несучий каркас, який містить групу модулів, кожний з яких має несучий і, 17619 4 принаймні, один опірний кронштейни для кріплення модуля до стіни будівлі через теплоізолюючі прокладки, вертикальну напрямну для кріплення облицювальних панелей, установлену на полозках, закріплених у кронштейнах, з можливістю переміщення у полозках з наступним кріпленням напрямної на несучому кронштейні, для чого у напрямній і в несучому кронштейні виконані відповідні отвори під з'єднувальні елементи, згідно з корисною моделлю несучий і опірний кронштейни виконані роз'ємними, які складаються з двох частин, установлених з можливістю переміщення одна щодо іншої з подальшою їх фіксацією за допомогою болтових з'єднань і зачеплень, для чого в одній із частин виконані отвори, а в іншій пази, і на контактуючих поверхнях обох частин виконані насічки. Одна із частин несучого і опірного кронштейнів, прилегла до стіни, виконана із профілю Гподібного перерізу, обладнаного насічками на внутрішніх гранях обох полиць, на її меншій полиці виконані пази під стінні анкери, а на подовженій полиці виконані отвори під з'єднувальні болти, інша частина несучого й опірного кронштейнів виконана з профілю, який містить П-подібну частину і, що виступає по центру у вигляді ребра з насічками з обох боків, ідентичними насічкам подовженої полиці Г-подібної частини і з поздовжніми пазами, виконаними відповідно до отворів у Гподібних частинах під з'єднувальні болти, у Пподібних частинах кронштейнів, які охоплюють установлені до них полозки з напрямною, на боковинах виконані отвори під з'єднувальні елементи, полозки виконані з профілю С-подібного перерізу з Г-подібними зачепами по краях і з отворами під з'єднувальні елементи, з допомогою яких полозки жорстко закріплені у відповідних кронштейнах. Вертикальна напрямна виконана з профілю _П_-подібного перерізу із ступінчасто виконаними горизонтальними полицями, верхня з яких виконана з виступами, що утворюють пази уздовж боковин, які взаємодіють з Г-подібними зачепами полозків, нижні горизонтальні полиці виконані з насічками і з поздовжніми пазами під ущільнювач, утвореними Г-подібними виступами, які обернені назустріч одне одному і розміщеними на верхньому виступі, причому кінцеві з них розміщені всередині профілю, а уздовж боковин всередині профілю виконані канали, утворені внутрішньою стінкою профілю і виступами горизонтальних полиць. Система додатково містить теплоізоляцію, закріплену на стіні. Несучий каркас додатково містить дренаж, установлений між напрямними, при цьому дренаж виконаний з профілю П-подібного перерізу із ступінчастою верхньою горизонтальною полицею, яка охоплює верхню частину профілю напрямних, і закріплений за допомогою кріпильних елементів на нижче розміщеній напрямній. 5 17619 6 Усі профільні елементи несучого каркасу виних елементів (умовно не показано), між Гконані зі сплаву АД31. подібною частиною кронштейнів 13, 14 і стіною Облицювальна панель виконана або керамогвстановлені теплоізолюючі прокладки 36, а несуранітної, або металевої, або композитної, плоскої чий каркас додатково містить дренаж 37, установформи чи з відгинами. лений між напрямними 11 і призначений для запоНа Фіг.1 зображена схема конструктивного рібігання попадання вологи до системи. Дренаж шення фасаду з плоскими облицювальними паневиконаний з профілю _П_-подібного перерізу із лями; ступінчастою верхньою горизонтальною полицею, на Фіг.2 - схема конструктивного рішення фащо охоплює верхню частину профілю напрямних саду з облицювальними панелями, виконаними з 11, і закріплений на нижче розміщеній напрямній верхнім і нижнім відгинами; за допомогою кріпильних елементів. на Фіг.3 - зображений горизонтальний розріз Усі профільні елементи несучого каркасу вифасаду. роблені зі сплаву АД31 з виконанням підвищеної Система навісних вентильованих фасадів СИміцності. АЛ включає облицювальні панелі і несучий каркас Облицювальні панелі системи можуть бути кедля їх кріплення з використанням теплоізоляції і рамогранітними, металевими або композитними, а утворенням вентильованого повітряного прошарку їх кріплення здійснено на виконаних з насічками 25 між стіною й облицювальними панелями. горизонтальних полицях профілю вертикальних Система може містити панель 1 плоскої форнапрямних 11 з допомогою заклепочних з'єднань ми, як показано на Фіг.1, або панель 2 з верхніми і 38. нижніми відгинами, як показано на Фіг.2. Монтаж системи навісних вентильованих фаНесучий каркас системи містить групу модулів, садів СИАЛ здійснюють таким чином. На будові закріплених на стінних анкерах 5. Кожний модуль відповідно до її архітектурних особливостей промістить несучий 6 і опірний 7 кронштейни, встановодять розмітку й установку стінних анкерів 5, на влені і закріплені в них полозки 9, 10 і вертикальну які з використанням прокладок 36, прилеглих до напрямну 11, встановлену на згаданих полозках з стіни, встановлюють Г-подібні частини 13, 14 неможливістю переміщення в них і закріплену на сучих і опірних кронштейнів. Далі здійснюють моннесучому кронштейні. Несучий 6 і опірний 7 кронтаж теплоізоляції 35, для чого в системі викорисштейни виконані кожний з двох частин, з'єднаних товують жорсткі мінераловатні плити, які кріплять між собою болтовими з'єднаннями 12. Одна часна стіні будови за допомогою пластикових анкерів тина 13, 14, відповідно кожного з них, виконана з з осердям із нержавіючої сталі (умовно не показапрофілю Г-подібного перерізу, оснащеного насічно). Затим здійснюють складання вузлів для устаками 15 на внутрішніх гранях обох полиць. На меновки вертикальних напрямних 11. Полозки 9, 10 ншій полиці профілю виконані пази 16 під стінні встановлюють у П-подібних частинах відповідних анкери 5, за допомогою яких кронштейни закріпкронштейнів 18, 19 і жорстко закріплюють в них за лені на стіні, а на подовженій полиці виконані допомогою заклепочних з'єднань 23. отвори 17 під болти 12. Друга частина 18, 19, відКронштейни 18, 19 із закріпленими в них полоповідно несучого й опірного кронштейнів, виконана зками 9, 10 встановлюють на вертикальних наз профілю, що містить П-подібну частину і, що випрямних 11, для чого Г-подібні зачепи 21 полозків ступає по центру у вигляді ребра з насічками з розміщують у пази 24, виконані на боковинах веробох боків, ідентичними насічкам 15, і з подовжнітикальних напрямних. Далі за допомогою заклепоми пазами 20, виконаними відповідно до отворів чних з'єднань 28 закріплюють вертикальні напрям17. Полозки 9, 10 виконані з профілю С-подібного ні в несучих кронштейнах 18. перерізу з Г-подібними зачепами 21 на кінцях і Складання кожного модуля несучого каркасу отворами 22 під з'єднувальні елементи 23, наприздійснюють з'єднанням відповідних частин несучоклад, заклепочні, з допомогою яких полозки жорстго 6 й опірного 7 кронштейнів, для чого проводять ко закріплені в П-подібних частинах кронштейнів, стиковку їхніх поверхонь з насічками і сполучення що їх охоплюють. Вертикальна напрямна 11 викоотворів 17 на великій полиці закріплених на стіні Гнана з профілю _П_-подібного перерізу із ступінподібних кронштейнів 13, 14 і пазів 20, виконаних часто виконаними горизонтальними полицями, на ребрах кронштейнів 18, 19, встановлюють до верхня з яких виконана з виступами, що утворюних болтові з'єднання 12, регулюють взаємне розють пази 24 уздовж боковин, в яких розміщені Гміщення частин при відхиленнях стіни від вертиподібні зачепи 21 полозків 9, 10. Нижні горизонтакальності й остаточно фіксують положення за дольні полиці виконані з насічками 25 і з подовжніми помогою болтових з'єднань 12 і насічок на пазами 26 під ущільнювач (умовно не показано), контактуючих поверхнях частин кронштейнів. утвореними Г-подібними виступами, кінцеві з яких Між вертикальними напрямними 11 встанов27 розміщені всередині профілю. Уздовж боковин люють дренаж 37. Кріплення дренажу здійснюють всередині профілю виконані канали, утворені внудо верхнього краю нижче розміщеної напрямної за трішньою стінкою профілю і східцями горизонтадопомогою заклепочних елементів. льних полиць. На боковинах профілю також викоУстановку і кріплення облицювальних панелей нані отвори, аналогічні отворам П-подібної здійснюють на зовнішніх полицях вертикальних частини 18 несучого кронштейна для кріплення напрямних, оснащених насічками 25, за допомовертикальної напрямної 11 в несучому кронштейні гою заклепочних з'єднань 38. за допомогою заклепочних з'єднань 28. Монтаж панелей здійснюють переважно від Крім того, система додатково містить теплоікраю до краю фасаду знизу догори з шириною золяцію, закріплену на стіні за допомогою кріпильгоризонтального стику, який дорівнює 10-20мм. 7 17619 8 Перевагою системи, що заявляється, є покравідхиленнях від вертикальності і зниження витрат щення експлуатаційних якостей за рахунок збільпраці при монтажі за рахунок спрощення фіксації у шення діапазону регулювання положення елемензв'язку зі зменшенням кількості фіксуючих елементів несучого каркасу відносно стіни при тів і їх доступністю. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
