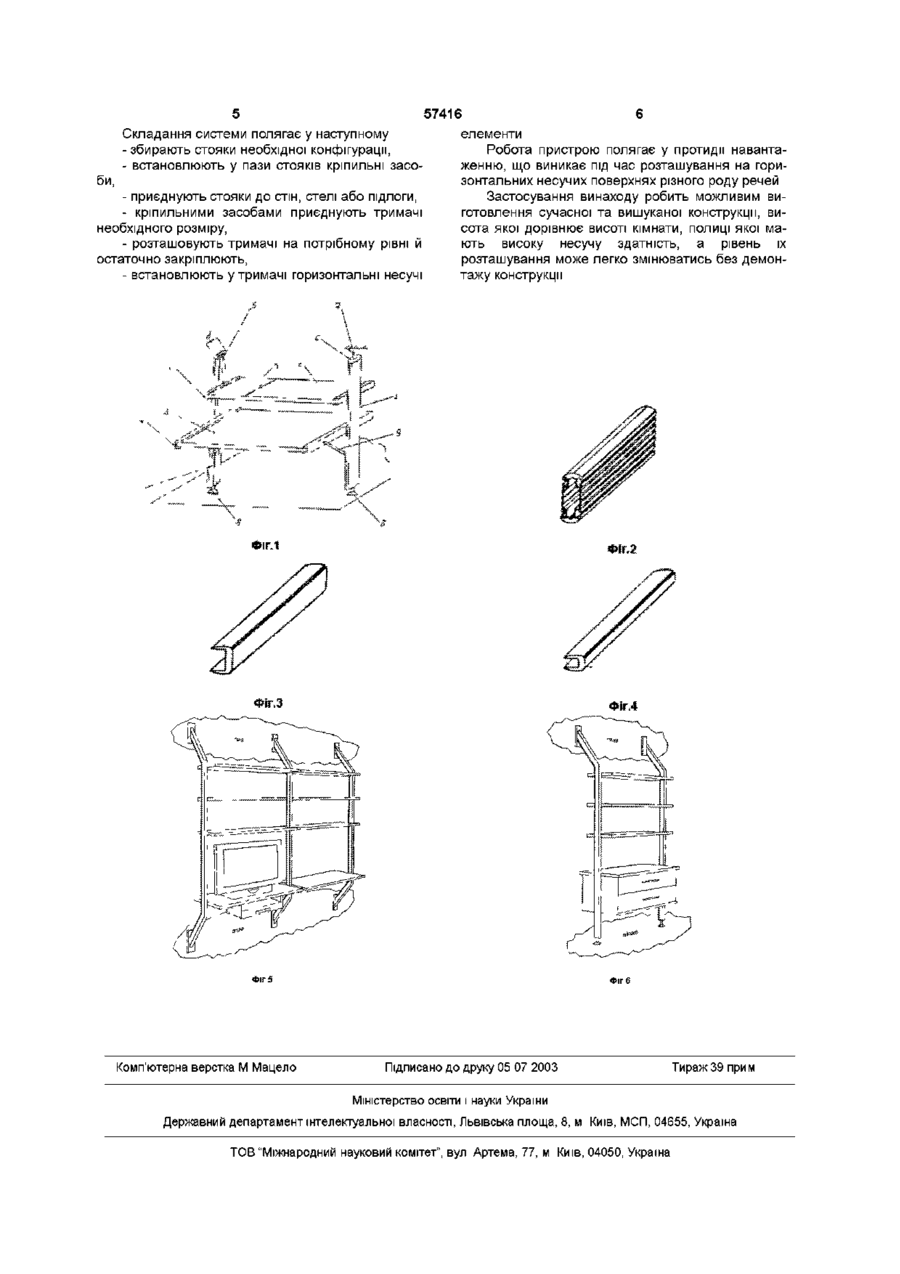

Система полиць або подібних їм елементів

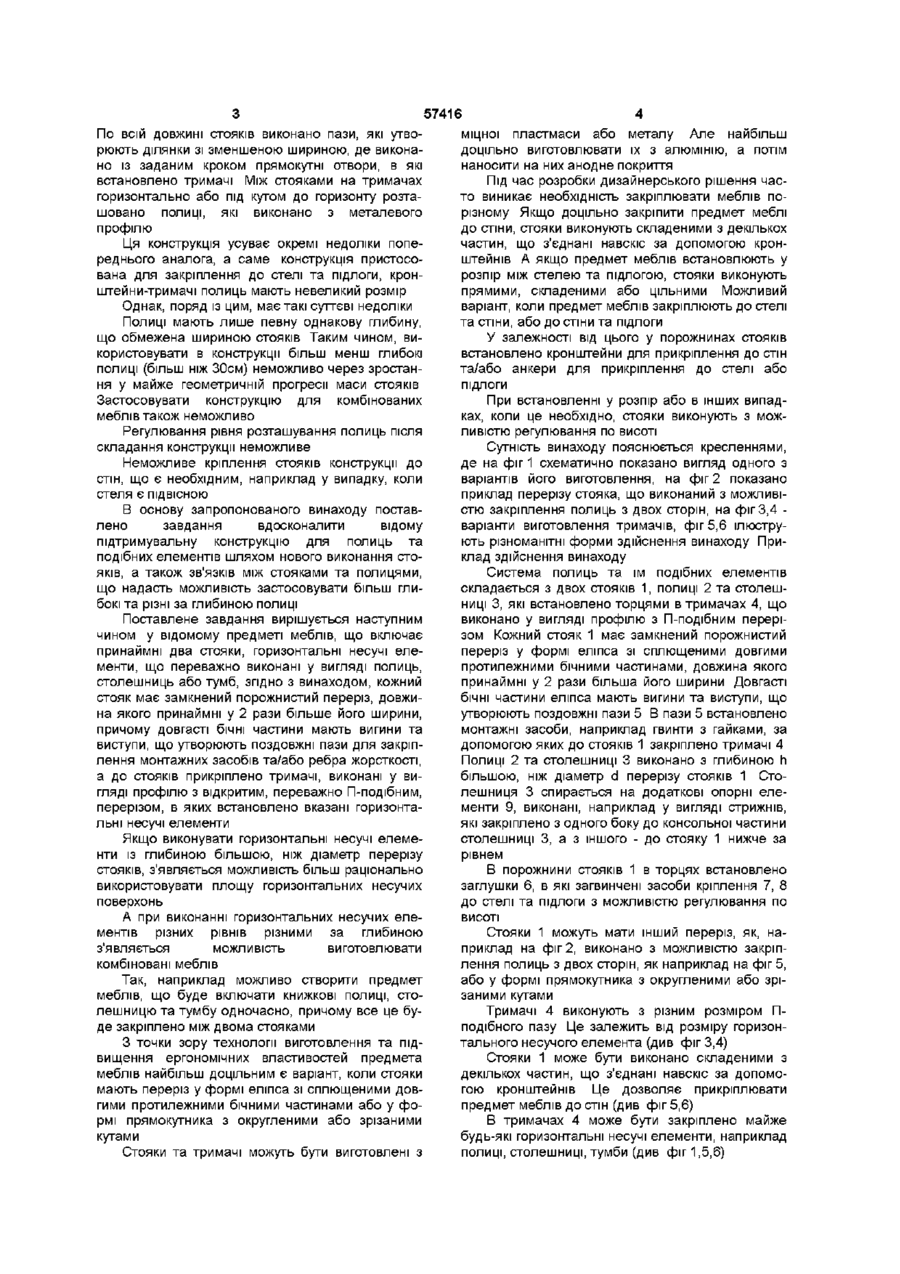

1 Система полиць або подібних їм елементів, що включає принаймні два виконані з порожнистого металевого профілю стояки, що мають поздовжні пази для кріплення монтажних засобів, тримачі, полиці або подібні їм елементи, кріпильні засоби, яка відрізняється тим, що вказані пази пристосовано для фіксації головок гвинтів або гайок, за допомогою яких до стояків закріплені тримачі, що виконані у вигляді профілю з відкритим, переважно П-подібним перерізом, в яких торцями встановлено полиці або подібні їм елементи 2 Система за п 1, яка відрізняється тим, що полиці виконані з глибиною, більшою ніж діаметр перерізу стояків Винахід відноситься до галузі будівництва, а саме до конструкцій, що використовують при кінцевому оздоблюванню будівель, а також до вітрин-стендів, що кріпляться до стін, стелі або підлоги Також винахід може бути застосований при виробництві комбінованих меблів Відома система полиць та їм подібних елементів /див , наприклад GB, 2288723, А, 01 11 1995 І, що складається принаймні з двох стояків, які мають L-подібну форму та виконані з можливістю закріплення до підлоги та стіни, двох кронштейнів, які встановлено в отвори стояків та розташовано перпендикулярно до стіни, та полиці, які розташовано на кронштейнах Отвори для кронштейнів виконано майже по всій довжині стояків, що дає можливість змінювати рівень розташування полиць Пари кронштейнів можуть мати різну довжину, а це дає можливість встановлювати полиці або столешниці різної глибини Причиною основного недоліку цього технічного вирішення є необхідність виконувати довгі кронштейни Зрозуміло, що при такій конструкції довжина кронштейна має бути трохи більша, ніж глибина полиці При виконанні полиць навіть 3 Система за п 1 або 2, яка відрізняється тим, що полиці або подібні їм елементи різних рівнів мають різну глибину 4 Система за будь-яким з пп 1-3, яка відрізняється тим, що стояк має переріз у формі еліпса зі сплющеними довгими протилежними бічними частинами, виконаними з вигинами, які утворюють його ребра жорсткості 5 Система за будь-яким з пп 1-4, яка відрізняється тим, що стояки та тримачі виготовлені з алюмінію та мають анодне покриття 6 Система за будь-яким з пп 1-5, яка відрізняється тим, що стояки виконано складеними з декількох частин, що з'єднані у стик або навскіс за допомогою кронштейнів 7 Система за будь-яким з пп 1-6, яка відрізняється тим, що в порожнинах стояків встановлено кронштейни для закріплення до стін та/або анкери для закріплення до стелі або підлоги невеликої глибини, наприклад 30см, кронштейни повинні бути дуже міцними Це призводить до необхідності виконувати їх з дорогих міцних матеріалів, які надмірно витрачаються через великий розмірів кронштейнів В іншому випадку конструкція пристосована для закріплення тільки тонких, переважно скляних, полиць Крім того, конструкція не пристосована для закріплення до стелі Це призводить до того, що знижується її функціональність та несуча здатність Таким чином, використання такої конструкції для виготовлення вбудованих меблів або вітринстендів, що повинні мати високу несучу здатність, майже неможливе або дуже дорого коштуватиме Найбільш близька до запропонованого винаходу система полиць та їм подібних елементів /див , наприклад JP, 20000228317, 05 02 2002/, що складається принаймні з двох стояків, тримачів та полиць Стояки виконано з порожнистого металевого профілю прямокутного перерізу, порожнини стояків закрито зверху та знизу заглушками, в яких виконано нарізні отвори для кріпильних засобів (О 1 ю 57416 міцної пластмаси або металу Але найбільш доцільно виготовлювати їх з алюмінію, а потім наносити на них анодне покриття Під час розробки дизайнерського рішення часто виникає необхідність закріплювати меблів порізному Якщо доцільно закріпити предмет меблі до стіни, стояки виконують складеними з декількох частин, що з'єднані навскіс за допомогою кронштейнів А якщо предмет меблів встановлюють у розпір між стелею та підлогою, стояки виконують прямими, складеними або цільними Можливий варіант, коли предмет меблів закріплюють до стелі та стіни, або до стіни та підлоги У залежності від цього у порожнинах стояків встановлено кронштейни для прикріплення до стін та/або анкери для прикріплення до стелі або підлоги При встановленні у розпір або в інших випадках, коли це необхідно, стояки виконують з можливістю регулювання по висоті Сутність винаходу пояснюється кресленнями, де на фіг 1 схематично показано вигляд одного з варіантів його виготовлення, на фіг 2 показано приклад перерізу стояка, що виконаний з можливістеля є ПІДВІСНОЮ стю закріплення полиць з двох сторін, на фіг 3,4 В основу запропонованого винаходу поставваріанти виготовлення тримачів, фіг 5,6 ілюструлено завдання вдосконалити відому ють різноманітні форми здійснення винаходу Припідтримувальну конструкцію для полиць та клад здійснення винаходу подібних елементів шляхом нового виконання стояків, а також зв'язків між стояками та полицями, Система полиць та їм подібних елементів що надасть можливість застосовувати більш глискладається з двох стояків 1, полиці 2 та столешбокі та різні за глибиною полиці ниці 3, які встановлено торцями в тримачах 4, що виконано у вигляді профілю з П-подібним переріПоставлене завдання вирішується наступним зом Кожний стояк 1 має замкнений порожнистий чином у відомому предметі меблів, що включає переріз у формі еліпса зі сплющеними довгими принаймні два стояки, горизонтальні несучі елепротилежними бічними частинами, довжина якого менти, що переважно виконані у вигляді полиць, принаймні у 2 рази більша його ширини Довгасті столешниць або тумб, згідно з винаходом, кожний бічні частини еліпса мають вигини та виступи, що стояк має замкнений порожнистий переріз, довжиутворюють поздовжні пази 5 В пази 5 встановлено на якого принаймні у 2 рази більше його ширини, монтажні засоби, наприклад гвинти з гайками, за причому довгасті бічні частини мають вигини та допомогою яких до стояків 1 закріплено тримачі 4 виступи, що утворюють поздовжні пази для закріпПолиці 2 та столешниці 3 виконано з глибиною h лення монтажних засобів та/або ребра жорсткості, більшою, ніж діаметр d перерізу стояків 1 Стоа до стояків прикріплено тримачі, виконані у вилешниця 3 спирається на додаткові опорні елегляді профілю з відкритим, переважно П-подібним, менти 9, виконані, наприклад у вигляді стрижнів, перерізом, в яких встановлено вказані горизонтаякі закріплено з одного боку до консольної частини льні несучі елементи столешниці 3, а з іншого - до стояку 1 нижче за Якщо виконувати горизонтальні несучі елемерівнем нти із глибиною більшою, ніж діаметр перерізу стояків, з'являється можливість більш раціонально В порожнини стояків 1 в торцях встановлено використовувати площу горизонтальних несучих заглушки 6, в які загвинчені засоби кріплення 7, 8 поверхонь до стелі та підлоги з можливістю регулювання по висоті А при виконанні горизонтальних несучих елементів різних рівнів різними за глибиною Стояки 1 можуть мати інший переріз, як, наз'являється можливість виготовлювати приклад на фіг 2, виконано з можливістю закріпкомбіновані меблів лення полиць з двох сторін, як наприклад на фіг 5, або у формі прямокутника з округленими або зріТак, наприклад можливо створити предмет заними кутами меблів, що буде включати книжкові полиці, столешницю та тумбу одночасно, причому все це буТримачі 4 виконують з різним розміром Пде закріплено між двома стояками подібного пазу Це залежить від розміру горизонтального несучого елемента (див фіг 3,4) З точки зору технології виготовлення та підвищення ергономічних властивостей предмета Стояки 1 може бути виконано складеними з меблів найбільш доцільним є варіант, коли стояки декількох частин, що з'єднані навскіс за допомомають переріз у формі еліпса зі сплющеними довгою кронштейнів Це дозволяє прикріплювати гими протилежними бічними частинами або у фопредмет меблів до стін (див фіг 5,6) рмі прямокутника з округленими або зрізаними В тримачах 4 може бути закріплено майже кутами будь-які горизонтальні несучі елементи, наприклад полиці, столешниці, тумби (див фіг 1,5,6) Стояки та тримачі можуть бути виготовлені з По всій довжині стояків виконано пази, які утворюють ділянки зі зменшеною шириною, де виконано із заданим кроком прямокутні отвори, в які встановлено тримачі Між стояками на тримачах горизонтально або під кутом до горизонту розташовано полиці, які виконано з металевого профілю Ця конструкція усуває окремі недоліки попереднього аналога, а саме конструкція пристосована для закріплення до стелі та підлоги, кронштейни-тримачі полиць мають невеликий розмір Однак, поряд із цим, має такі суттєві недоліки Полиці мають лише певну однакову глибину, що обмежена шириною стояків Таким чином, використовувати в конструкції більш менш глибокі полиці (більш ніж 30см) неможливо через зростання у майже геометричній прогресії маси стояків Застосовувати конструкцію для комбінованих меблів також неможливо Регулювання рівня розташування полиць після складання конструкції неможливе Неможливе кріплення стояків конструкції до стін, що є необхідним, наприклад у випадку, коли 57416 елементи Робота пристрою полягає у протидії навантаженню, що виникає під час розташування на гориби, зонтальних несучих поверхнях різного роду речей - приєднують стояки до стін, стелі або підлоги, Застосування винаходу робить можливим ви- кріпильними засобами приєднують тримачі готовлення сучасної та вишуканої конструкції, винеобхідного розміру, сота якої дорівнює висоті кімнати, полиці якої ма- розташовують тримачі на потрібному рівні й ють високу несучу здатність, а рівень їх остаточно закріплюють, розташування може легко змінюватись без демонтажу конструкції - встановлюють у тримачі горизонтальні несучі Складання системи полягає у наступному - збирають стояки необхідної конфігурації, - встановлюють у пази стояків кріпильні засо ФіГ.1 Фіг, З Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
