Система навісних вентильованих фасадів “сіал”

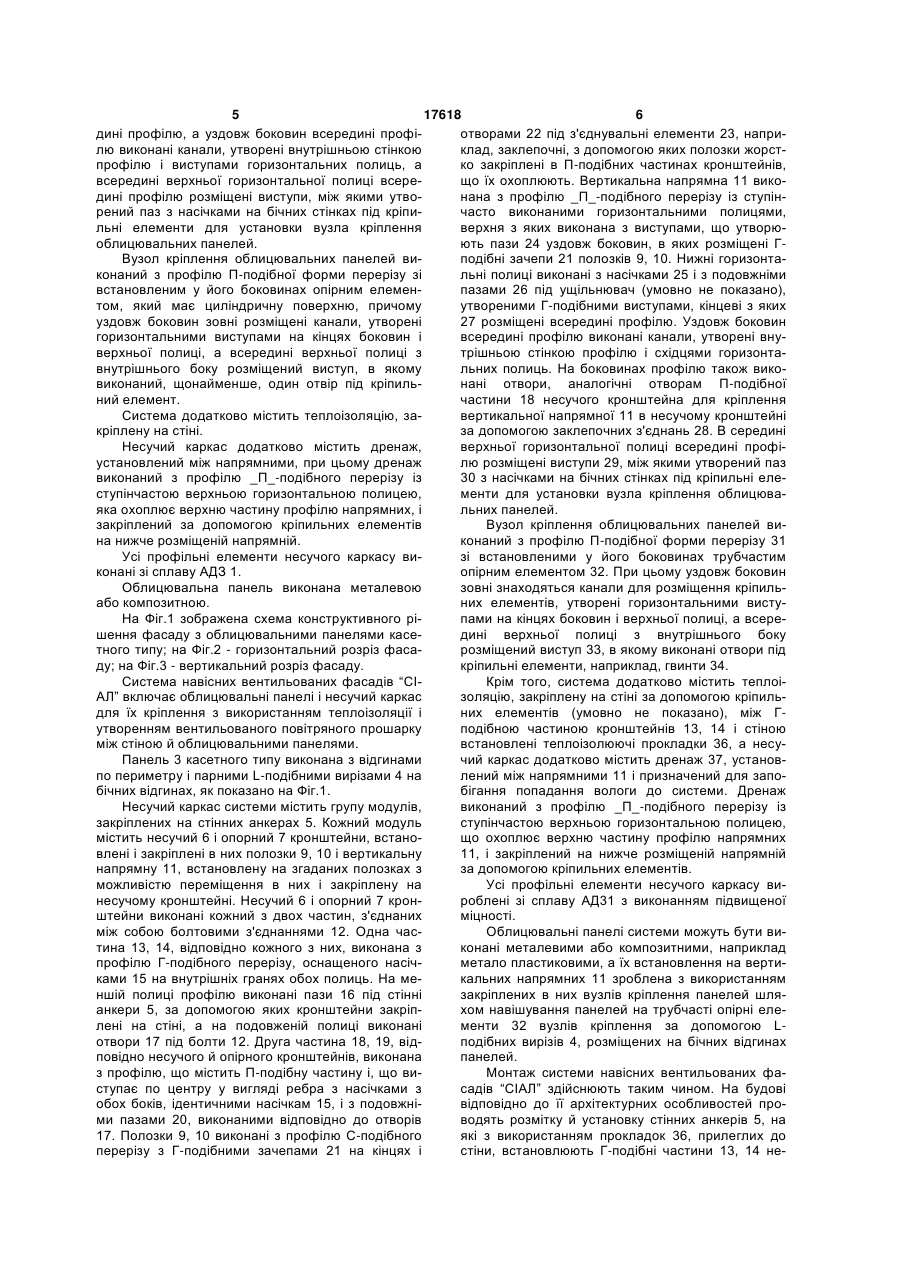

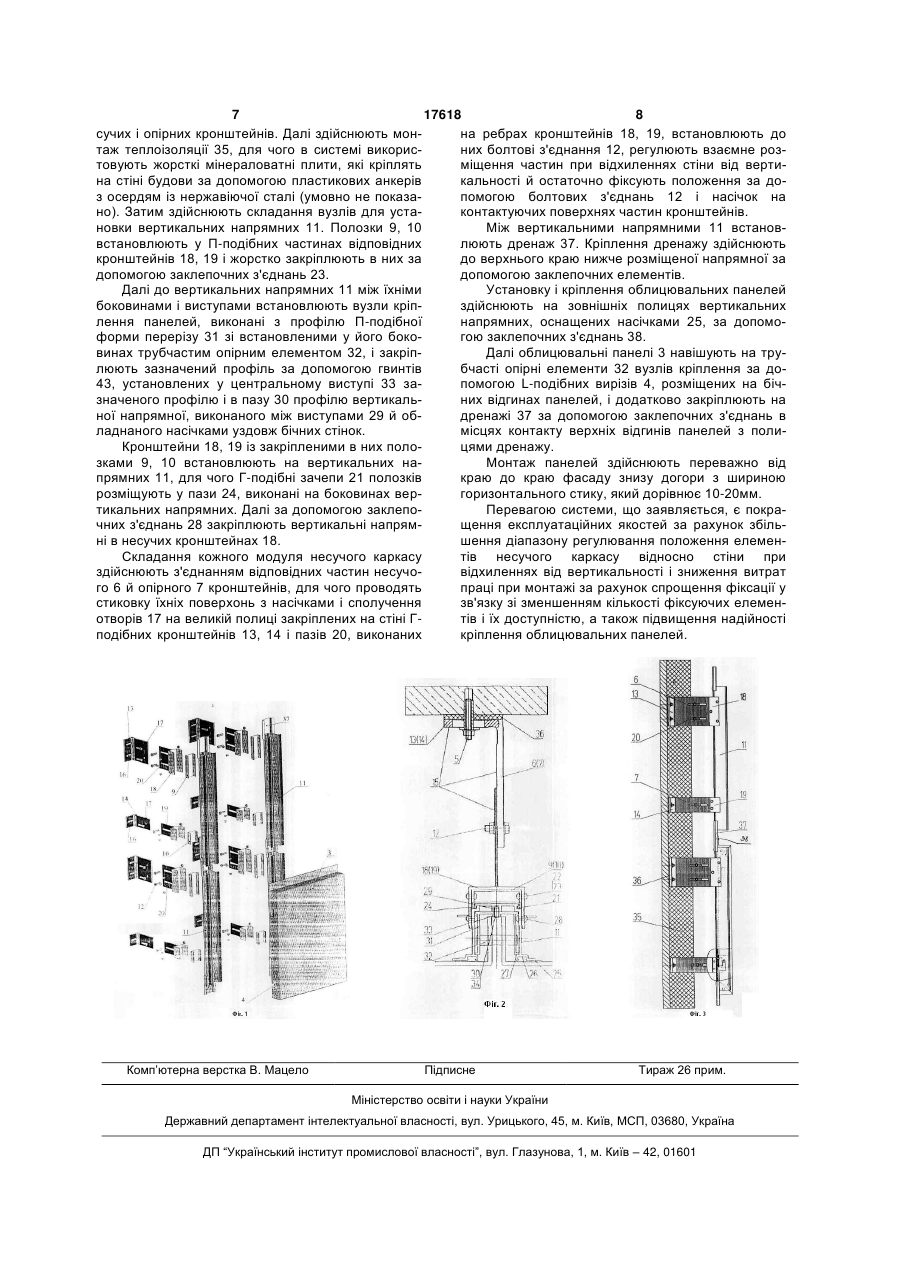

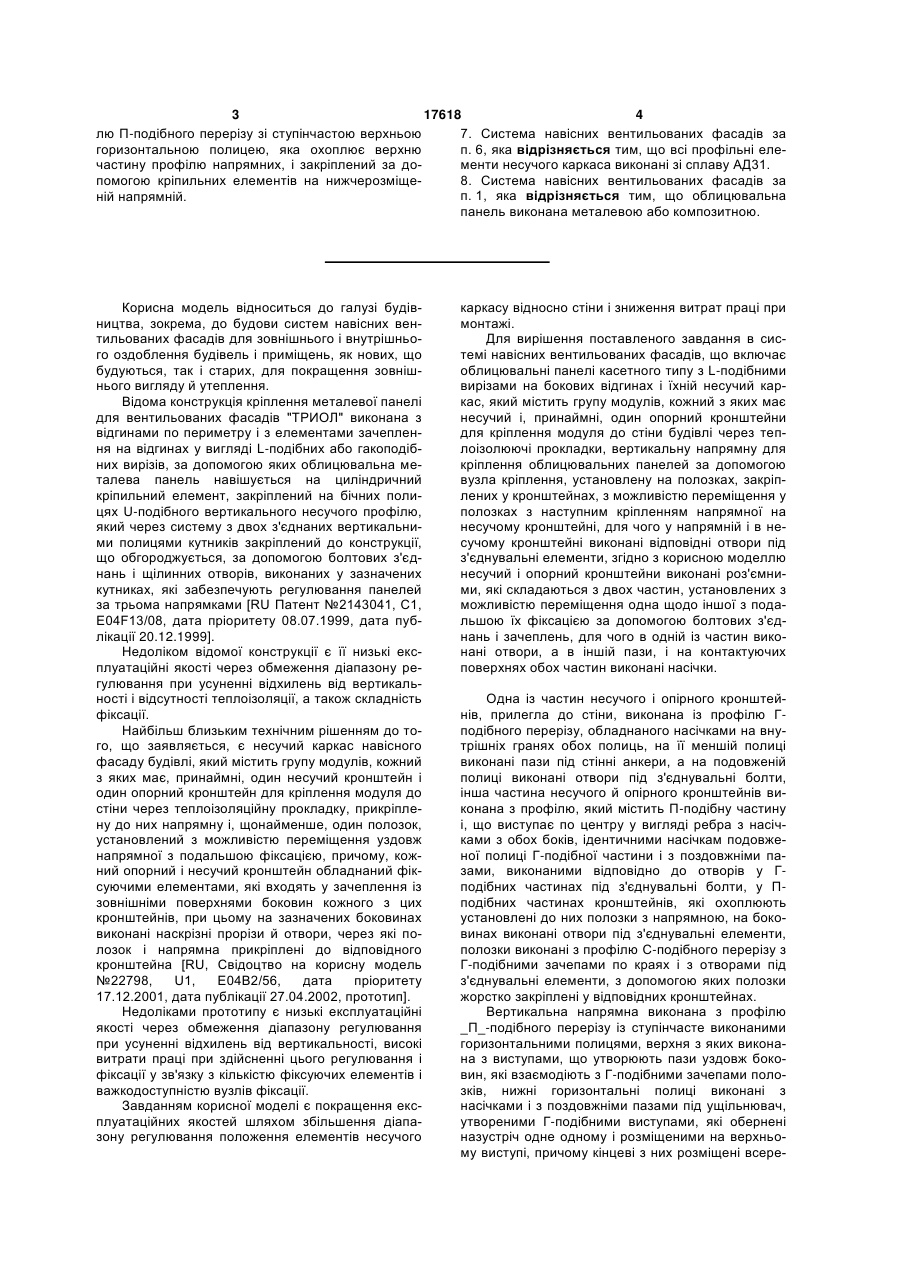

1. Система навісних вентильованих фасадів, яка містить облицювальні панелі касетного типу з L-подібними вирізами на бічних відгинах і їх несучий каркас, що містить групу модулів, кожний з яких містить несучий і принаймні один опорний кронштейни для кріплення модуля до стіни будівлі через теплоізолюючі прокладки, вертикальну напрямну для кріплення облицювальних панелей за допомогою вузла кріплення, встановлену на полозках, закріплених у кронштейнах, з можливістю переміщення в полозках з наступним кріпленням напрямної на несучому кронштейні, для чого у напрямній і в несучому кронштейні виконані відповідні отвори під з'єднувальні елементи, яка відрізняється тим, що несучий і опорний кронштейни виконані роз'ємними, які складаються з двох частин, установлених з можливістю переміщення одна відносно іншої з наступною їх фіксацією за допомогою болтових з'єднань і зачеплень, для чого в одній із частин виконані отвори, а в іншій - пази, і на контактуючих поверхнях обох частин виконані насічки. 2. Система навісних вентильованих фасадів за п. 1, яка відрізняється тим, що одна із частин несучого й опорного кронштейнів, прилегла до стіни, виконана з профілю Г-подібного перерізу, обладнаного насічками на внутрішніх гранях обох полиць, на її меншій полиці виконані пази під стінні анкери, а на подовженій полиці виконані отвори під з'єднувальні болти, інша частина несучого й опорного кронштейнів виконана з профілю, що містить П-подібну частину і виступну по центру у вигляді ребра з насічками з обох боків, ідентичними насічкам подовженої полиці Г-подібної частини, 2 (19) 1 3 17618 4 лю П-подібного перерізу зі ступінчастою верхньою 7. Система навісних вентильованих фасадів за п. 6, яка відрізняється тим, що всі профільні елегоризонтальною полицею, яка охоплює верхню частину профілю напрямних, і закріплений за доменти несучого каркаса виконані зі сплаву АД31. помогою кріпильних елементів на нижчерозміще8. Система навісних вентильованих фасадів за п. 1, яка відрізняється тим, що облицювальна ній напрямній. панель виконана металевою або композитною. Корисна модель відноситься до галузі будівництва, зокрема, до будови систем навісних вентильованих фасадів для зовнішнього і внутрішнього оздоблення будівель і приміщень, як нових, що будуються, так і старих, для покращення зовнішнього вигляду й утеплення. Відома конструкція кріплення металевої панелі для вентильованих фасадів "ТРИОЛ" виконана з відгинами по периметру і з елементами зачеплення на відгинах у вигляді L-подібних або гакоподібних вирізів, за допомогою яких облицювальна металева панель навішується на циліндричний кріпильний елемент, закріплений на бічних полицях U-подібного вертикального несучого профілю, який через систему з двох з'єднаних вертикальними полицями кутників закріплений до конструкції, що обгороджується, за допомогою болтових з'єднань і щілинних отворів, виконаних у зазначених кутниках, які забезпечують регулювання панелей за трьома напрямками [RU Патент №2143041, С1, E04F13/08, дата пріоритету 08.07.1999, дата публікації 20.12.1999]. Недоліком відомої конструкції є її низькі експлуатаційні якості через обмеження діапазону регулювання при усуненні відхилень від вертикальності і відсутності теплоізоляції, а також складність фіксації. Найбільш близьким технічним рішенням до того, що заявляється, є несучий каркас навісного фасаду будівлі, який містить групу модулів, кожний з яких має, принаймні, один несучий кронштейн і один опорний кронштейн для кріплення модуля до стіни через теплоізоляційну прокладку, прикріплену до них напрямну і, щонайменше, один полозок, установлений з можливістю переміщення уздовж напрямної з подальшою фіксацією, причому, кожний опорний і несучий кронштейн обладнаний фіксуючими елементами, які входять у зачеплення із зовнішніми поверхнями боковин кожного з цих кронштейнів, при цьому на зазначених боковинах виконані наскрізні прорізи й отвори, через які полозок і напрямна прикріплені до відповідного кронштейна [RU, Свідоцтво на корисну модель №22798, U1, E04B2/56, дата пріоритету 17.12.2001, дата публікації 27.04.2002, прототип]. Недоліками прототипу є низькі експлуатаційні якості через обмеження діапазону регулювання при усуненні відхилень від вертикальності, високі витрати праці при здійсненні цього регулювання і фіксації у зв'язку з кількістю фіксуючих елементів і важкодоступністю вузлів фіксації. Завданням корисної моделі є покращення експлуатаційних якостей шляхом збільшення діапазону регулювання положення елементів несучого каркасу відносно стіни і зниження витрат праці при монтажі. Для вирішення поставленого завдання в системі навісних вентильованих фасадів, що включає облицювальні панелі касетного типу з L-подібними вирізами на бокових відгинах і їхній несучий каркас, який містить групу модулів, кожний з яких має несучий і, принаймні, один опорний кронштейни для кріплення модуля до стіни будівлі через теплоізолюючі прокладки, вертикальну напрямну для кріплення облицювальних панелей за допомогою вузла кріплення, установлену на полозках, закріплених у кронштейнах, з можливістю переміщення у полозках з наступним кріпленням напрямної на несучому кронштейні, для чого у напрямній і в несучому кронштейні виконані відповідні отвори під з'єднувальні елементи, згідно з корисною моделлю несучий і опорний кронштейни виконані роз'ємними, які складаються з двох частин, установлених з можливістю переміщення одна щодо іншої з подальшою їх фіксацією за допомогою болтових з'єднань і зачеплень, для чого в одній із частин виконані отвори, а в іншій пази, і на контактуючих поверхнях обох частин виконані насічки. Одна із частин несучого і опірного кронштейнів, прилегла до стіни, виконана із профілю Гподібного перерізу, обладнаного насічками на внутрішніх гранях обох полиць, на її меншій полиці виконані пази під стінні анкери, а на подовженій полиці виконані отвори під з'єднувальні болти, інша частина несучого й опірного кронштейнів виконана з профілю, який містить П-подібну частину і, що виступає по центру у вигляді ребра з насічками з обох боків, ідентичними насічкам подовженої полиці Г-подібної частини і з поздовжніми пазами, виконаними відповідно до отворів у Гподібних частинах під з'єднувальні болти, у Пподібних частинах кронштейнів, які охоплюють установлені до них полозки з напрямною, на боковинах виконані отвори під з'єднувальні елементи, полозки виконані з профілю С-подібного перерізу з Г-подібними зачепами по краях і з отворами під з'єднувальні елементи, з допомогою яких полозки жорстко закріплені у відповідних кронштейнах. Вертикальна напрямна виконана з профілю _П_-подібного перерізу із ступінчасте виконаними горизонтальними полицями, верхня з яких виконана з виступами, що утворюють пази уздовж боковин, які взаємодіють з Г-подібними зачепами полозків, нижні горизонтальні полиці виконані з насічками і з поздовжніми пазами під ущільнювач, утвореними Г-подібними виступами, які обернені назустріч одне одному і розміщеними на верхньому виступі, причому кінцеві з них розміщені всере 5 17618 6 дині профілю, а уздовж боковин всередині профіотворами 22 під з'єднувальні елементи 23, наприлю виконані канали, утворені внутрішньою стінкою клад, заклепочні, з допомогою яких полозки жорстпрофілю і виступами горизонтальних полиць, а ко закріплені в П-подібних частинах кронштейнів, всередині верхньої горизонтальної полиці всерещо їх охоплюють. Вертикальна напрямна 11 викодині профілю розміщені виступи, між якими утвонана з профілю _П_-подібного перерізу із ступінрений паз з насічками на бічних стінках під кріпичасто виконаними горизонтальними полицями, льні елементи для установки вузла кріплення верхня з яких виконана з виступами, що утворюоблицювальних панелей. ють пази 24 уздовж боковин, в яких розміщені ГВузол кріплення облицювальних панелей виподібні зачепи 21 полозків 9, 10. Нижні горизонтаконаний з профілю П-подібної форми перерізу зі льні полиці виконані з насічками 25 і з подовжніми встановленим у його боковинах опірним елеменпазами 26 під ущільнювач (умовно не показано), том, який має циліндричну поверхню, причому утвореними Г-подібними виступами, кінцеві з яких уздовж боковин зовні розміщені канали, утворені 27 розміщені всередині профілю. Уздовж боковин горизонтальними виступами на кінцях боковин і всередині профілю виконані канали, утворені внуверхньої полиці, а всередині верхньої полиці з трішньою стінкою профілю і східцями горизонтавнутрішнього боку розміщений виступ, в якому льних полиць. На боковинах профілю також виковиконаний, щонайменше, один отвір під кріпильнані отвори, аналогічні отворам П-подібної ний елемент. частини 18 несучого кронштейна для кріплення Система додатково містить теплоізоляцію, завертикальної напрямної 11 в несучому кронштейні кріплену на стіні. за допомогою заклепочних з'єднань 28. В середині Несучий каркас додатково містить дренаж, верхньої горизонтальної полиці всередині профіустановлений між напрямними, при цьому дренаж лю розміщені виступи 29, між якими утворений паз виконаний зпрофілю _П_-подібного перерізу із 30 з насічками на бічних стінках під кріпильні елеступінчастою верхньою горизонтальною полицею, менти для установки вузла кріплення облицюваяка охоплює верхню частину профілю напрямних, і льних панелей. закріплений за допомогою кріпильних елементів Вузол кріплення облицювальних панелей вина нижче розміщеній напрямній. конаний з профілю П-подібної форми перерізу 31 Усі профільні елементи несучого каркасу визі встановленими у його боковинах трубчастим конані зі сплаву АДЗ 1. опірним елементом 32. При цьому уздовж боковин Облицювальна панель виконана металевою зовні знаходяться канали для розміщення кріпильабо композитною. них елементів, утворені горизонтальними вистуНа Фіг.1 зображена схема конструктивного ріпами на кінцях боковин і верхньої полиці, а всерешення фасаду з облицювальними панелями каседині верхньої полиці з внутрішнього боку тного типу; на Фіг.2 - горизонтальний розріз фасарозміщений виступ 33, в якому виконані отвори під ду; на Фіг.3 - вертикальний розріз фасаду. кріпильні елементи, наприклад, гвинти 34. Система навісних вентильованих фасадів “СІКрім того, система додатково містить теплоіАЛ” включає облицювальні панелі і несучий каркас золяцію, закріплену на стіні за допомогою кріпильдля їх кріплення з використанням теплоізоляції і них елементів (умовно не показано), між Гутворенням вентильованого повітряного прошарку подібною частиною кронштейнів 13, 14 і стіною між стіною й облицювальними панелями. встановлені теплоізолюючі прокладки 36, а несуПанель 3 касетного типу виконана з відгинами чий каркас додатково містить дренаж 37, установпо периметру і парними L-подібними вирізами 4 на лений між напрямними 11 і призначений для запобічних відгинах, як показано на Фіг.1. бігання попадання вологи до системи. Дренаж Несучий каркас системи містить групу модулів, виконаний з профілю _П_-подібного перерізу із закріплених на стінних анкерах 5. Кожний модуль ступінчастою верхньою горизонтальною полицею, містить несучий 6 і опорний 7 кронштейни, встанощо охоплює верхню частину профілю напрямних влені і закріплені в них полозки 9, 10 і вертикальну 11, і закріплений на нижче розміщеній напрямній напрямну 11, встановлену на згаданих полозках з за допомогою кріпильних елементів. можливістю переміщення в них і закріплену на Усі профільні елементи несучого каркасу винесучому кронштейні. Несучий 6 і опорний 7 кронроблені зі сплаву АД31 з виконанням підвищеної штейни виконані кожний з двох частин, з'єднаних міцності. між собою болтовими з'єднаннями 12. Одна часОблицювальні панелі системи можуть бути витина 13, 14, відповідно кожного з них, виконана з конані металевими або композитними, наприклад профілю Г-подібного перерізу, оснащеного насічметало пластиковими, а їх встановлення на вертиками 15 на внутрішніх гранях обох полиць. На мекальних напрямних 11 зроблена з використанням ншій полиці профілю виконані пази 16 під стінні закріплених в них вузлів кріплення панелей шляанкери 5, за допомогою яких кронштейни закріпхом навішування панелей на трубчасті опірні елелені на стіні, а на подовженій полиці виконані менти 32 вузлів кріплення за допомогою Lотвори 17 під болти 12. Друга частина 18, 19, відподібних вирізів 4, розміщених на бічних відгинах повідно несучого й опірного кронштейнів, виконана панелей. з профілю, що містить П-подібну частину і, що виМонтаж системи навісних вентильованих фаступає по центру у вигляді ребра з насічками з садів “СІАЛ” здійснюють таким чином. На будові обох боків, ідентичними насічкам 15, і з подовжнівідповідно до її архітектурних особливостей проми пазами 20, виконаними відповідно до отворів водять розмітку й установку стінних анкерів 5, на 17. Полозки 9, 10 виконані з профілю С-подібного які з використанням прокладок 36, прилеглих до перерізу з Г-подібними зачепами 21 на кінцях і стіни, встановлюють Г-подібні частини 13, 14 не 7 17618 8 сучих і опірних кронштейнів. Далі здійснюють монна ребрах кронштейнів 18, 19, встановлюють до таж теплоізоляції 35, для чого в системі викорисних болтові з'єднання 12, регулюють взаємне розтовують жорсткі мінераловатні плити, які кріплять міщення частин при відхиленнях стіни від вертина стіні будови за допомогою пластикових анкерів кальності й остаточно фіксують положення за доз осердям із нержавіючої сталі (умовно не показапомогою болтових з'єднань 12 і насічок на но). Затим здійснюють складання вузлів для устаконтактуючих поверхнях частин кронштейнів. новки вертикальних напрямних 11. Полозки 9, 10 Між вертикальними напрямними 11 встановвстановлюють у П-подібних частинах відповідних люють дренаж 37. Кріплення дренажу здійснюють кронштейнів 18, 19 і жорстко закріплюють в них за до верхнього краю нижче розміщеної напрямної за допомогою заклепочних з'єднань 23. допомогою заклепочних елементів. Далі до вертикальних напрямних 11 між їхніми Установку і кріплення облицювальних панелей боковинами і виступами встановлюють вузли кріпздійснюють на зовнішніх полицях вертикальних лення панелей, виконані з профілю П-подібної напрямних, оснащених насічками 25, за допомоформи перерізу 31 зі встановленими у його бокогою заклепочних з'єднань 38. винах трубчастим опірним елементом 32, і закріпДалі облицювальні панелі 3 навішують на трулюють зазначений профіль за допомогою гвинтів бчасті опірні елементи 32 вузлів кріплення за до43, установлених у центральному виступі 33 запомогою L-подібних вирізів 4, розміщених на бічзначеного профілю і в пазу 30 профілю вертикальних відгинах панелей, і додатково закріплюють на ної напрямної, виконаного між виступами 29 й обдренажі 37 за допомогою заклепочних з'єднань в ладнаного насічками уздовж бічних стінок. місцях контакту верхніх відгинів панелей з полиКронштейни 18, 19 із закріпленими в них полоцями дренажу. зками 9, 10 встановлюють на вертикальних наМонтаж панелей здійснюють переважно від прямних 11, для чого Г-подібні зачепи 21 полозків краю до краю фасаду знизу догори з шириною розміщують у пази 24, виконані на боковинах вергоризонтального стику, який дорівнює 10-20мм. тикальних напрямних. Далі за допомогою заклепоПеревагою системи, що заявляється, є покрачних з'єднань 28 закріплюють вертикальні напрямщення експлуатаційних якостей за рахунок збільні в несучих кронштейнах 18. шення діапазону регулювання положення елеменСкладання кожного модуля несучого каркасу тів несучого каркасу відносно стіни при здійснюють з'єднанням відповідних частин несучовідхиленнях від вертикальності і зниження витрат го 6 й опірного 7 кронштейнів, для чого проводять праці при монтажі за рахунок спрощення фіксації у стиковку їхніх поверхонь з насічками і сполучення зв'язку зі зменшенням кількості фіксуючих елеменотворів 17 на великій полиці закріплених на стіні Гтів і їх доступністю, а також підвищення надійності подібних кронштейнів 13, 14 і пазів 20, виконаних кріплення облицювальних панелей. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
