Формула / Реферат

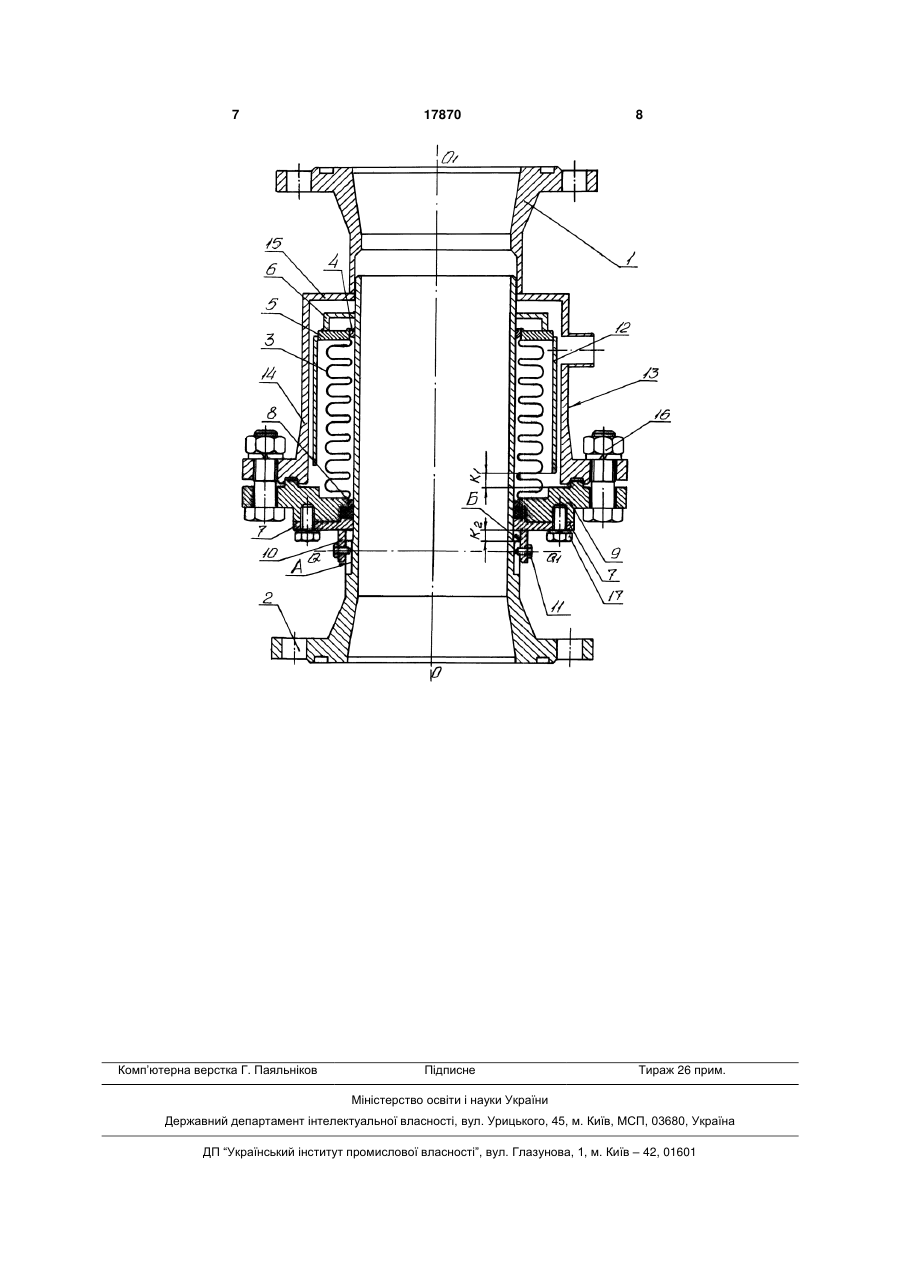

1. Сильфонний компенсатор, що містить зовнішній патрубок і розміщений в ньому коаксіально внутрішній патрубок, а також сильфон і захисний кожух, розташовані співвісно внутрішньому патрубку, при цьому сильфон одним кінцем жорстко прикріплений за допомогою верхніх кілець (внутрішнього і зовнішнього) до внутрішнього патрубка, а іншим кінцем зв'язаний з нижнім кільцем вільно встановленим на внутрішньому патрубку і рознімно з'єднаним із захисним кожухом, причому захисний кожух скріплений із зовнішнім патрубком, а нижнє кільце скріплене з вертикально розташованими повзунами, встановленими з можливістю переміщення вздовж бічної поверхні внутрішнього патрубка, який відрізняється тим, що захисний кожух виконано у вигляді стакана, який охоплює сильфон і являє собою циліндр, один кінець якого жорстко з'єднаний з кришкою, прикріпленою до зовнішнього патрубка, а інший кінець рознімно скріплений з рухомим фланцем, рознімно з'єднаним з нижнім кільцем, при цьому верхнє зовнішнє кільце жорстко скріплене з обмежувачем ходу, який виконано у вигляді циліндра, що охоплює сильфон і розташований в просторі між сильфоном і захисним кожухом з можливістю взаємодії його вільного кінця з рухомим фланцем, а на вертикально розташованих повзунах нижнього кільця закріплені регульовані штирі, встановлені з можливістю ковзання уздовж вертикальних пазів, виконаних на виступаючій частині бічної поверхні внутрішнього патрубка.

2. Сильфонний компенсатор за п. 1, який відрізняється тим, що на верхньому зовнішньому кільці співвісно внутрішньому патрубку встановлено і жорстко закріплено стакан, який створює герметичну камеру над місцем з'єднання верхнього кінця сильфона з верхніми кільцями і внутрішнім патрубком.

3. Сильфонний компенсатор за п. 1, який відрізняється тим, що відстань від кінця обмежувача ходу до рухомого фланця дорівнює величині лінійної компенсації температурних деформацій при зниженій температурі навколишнього середовища.

4. Сильфонний компенсатор за п. 1, який відрізняється тим, що відстань від нижнього кільця, вільно встановленого на внутрішньому патрубку, до виступаючої частини бічної поверхні внутрішнього патрубка дорівнює величині лінійної компенсації температурних деформацій при підвищеній температурі навколишнього середовища.

5. Сильфонний компенсатор за п. 1, який відрізняється тим, що вісь кожного із регульованих штирів, закріплених на вертикально розташованих повзунах нижнього кільця, перпендикулярна вертикальній осі внутрішнього патрубка.

6. Сильфонний компенсатор за п. 1, який відрізняється тим, що вертикальні пази на виступаючій частині бічної поверхні внутрішнього патрубка виконані по діаметрально протилежних осях.

Текст

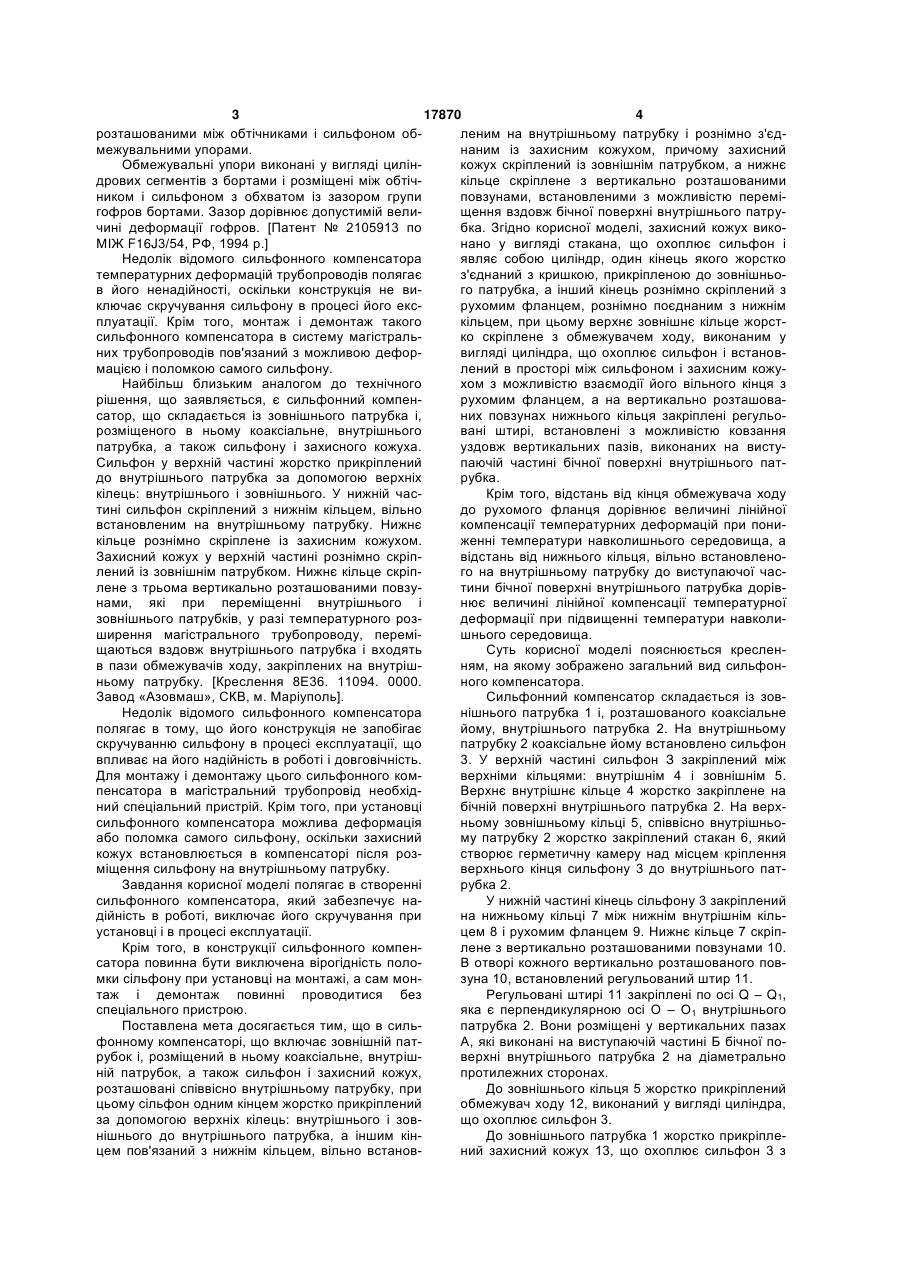

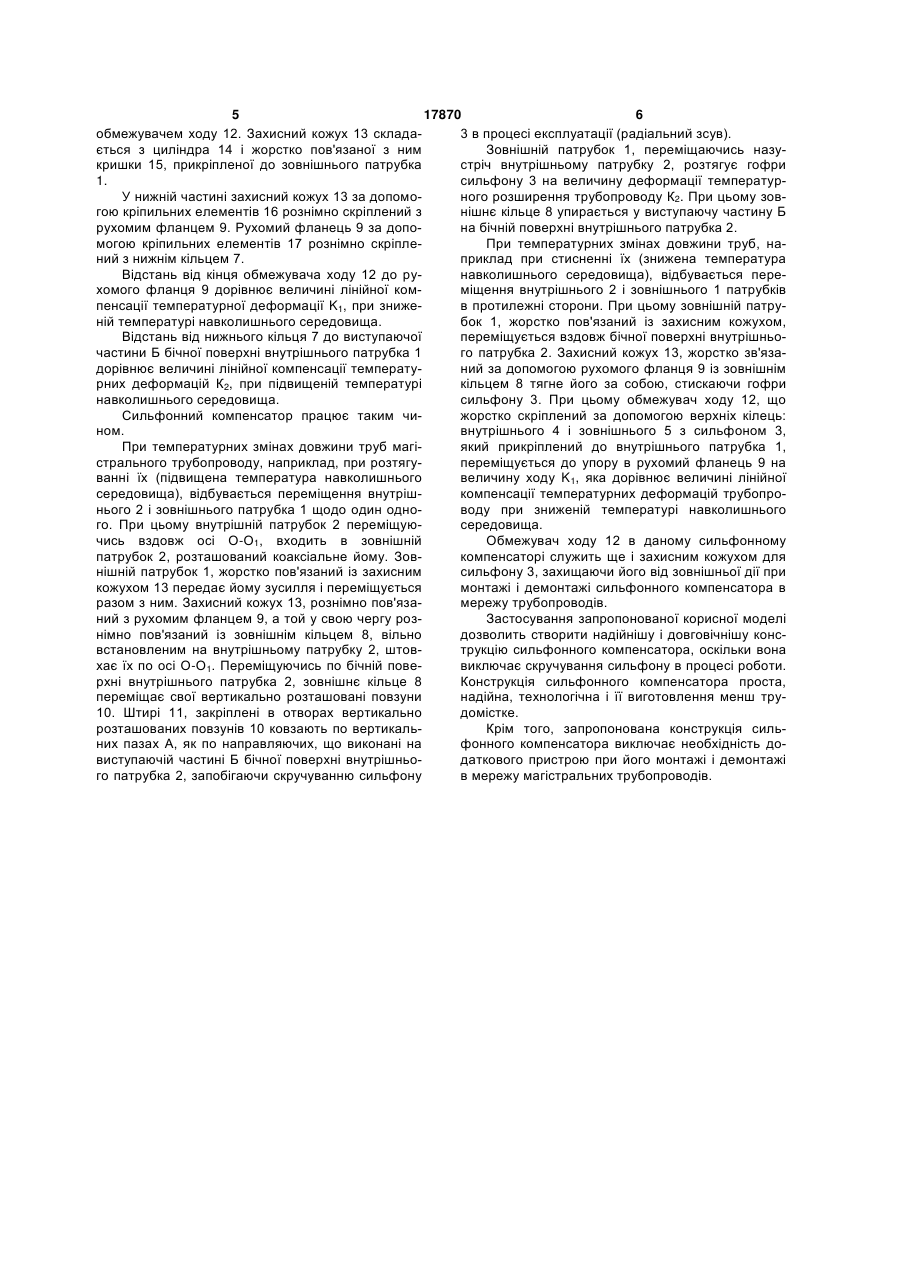

1. Сильфонний компенсатор, що містить зовнішній патрубок і розміщений в ньому коаксіально внутрішній патрубок, а також сильфон і захисний кожух, розташовані співвісно внутрішньому патрубку, при цьому сильфон одним кінцем жорстко прикріплений за допомогою верхніх кілець (внутрішнього і зовнішнього) до внутрішнього патрубка, а іншим кінцем зв'язаний з нижнім кільцем вільно встановленим на внутрішньому патрубку і рознімно з'єднаним із захисним кожухом, причому захисний кожух скріплений із зовнішнім патрубком, а нижнє кільце скріплене з вертикально розташованими повзунами, встановленими з можливістю переміщення вздовж бічної поверхні внутрішнього патрубка, який відрізняється тим, що захисний кожух виконано у вигляді стакана, який охоплює сильфон і являє собою циліндр, один кінець якого жорстко з'єднаний з кришкою, прикріпленою до зовнішнього патрубка, а інший кінець рознімно скріплений з рухомим фланцем, рознімно з'єднаним з нижнім кільцем, при цьому верхнє зовнішнє кільце жорстко скріплене з обмежувачем ходу, який виконано у вигляді циліндра, що охоплює сильфон і розташований в просторі між сильфоном і захисним кожухом з можливістю взаємодії U 2 (11) 1 3 17870 4 розташованими між обтічниками і сильфоном обленим на внутрішньому патрубку і рознімно з'єдмежувальними упорами. наним із захисним кожухом, причому захисний Обмежувальні упори виконані у вигляді цилінкожух скріплений із зовнішнім патрубком, а нижнє дрових сегментів з бортами і розміщені між обтічкільце скріплене з вертикально розташованими ником і сильфоном з обхватом із зазором групи повзунами, встановленими з можливістю перемігофров бортами. Зазор дорівнює допустимій велищення вздовж бічної поверхні внутрішнього патручині деформації гофров. [Патент № 2105913 по бка. Згідно корисної моделі, захисний кожух викоМІЖ F16J3/54, РФ, 1994 р.] нано у вигляді стакана, що охоплює сильфон і Недолік відомого сильфонного компенсатора являє собою циліндр, один кінець якого жорстко температурних деформацій трубопроводів полягає з'єднаний з кришкою, прикріпленою до зовнішньов його ненадійності, оскільки конструкція не виго патрубка, а інший кінець рознімно скріплений з ключає скручування сильфону в процесі його ексрухомим фланцем, рознімно поєднаним з нижнім плуатації. Крім того, монтаж і демонтаж такого кільцем, при цьому верхнє зовнішнє кільце жорстсильфонного компенсатора в систему магістралько скріплене з обмежувачем ходу, виконаним у них трубопроводів пов'язаний з можливою дефорвигляді циліндра, що охоплює сильфон і встановмацією і поломкою самого сильфону. лений в просторі між сильфоном і захисним кожуНайбільш близьким аналогом до технічного хом з можливістю взаємодії його вільного кінця з рішення, що заявляється, є сильфонний компенрухомим фланцем, а на вертикально розташовасатор, що складається із зовнішнього патрубка і, них повзунах нижнього кільця закріплені регульорозміщеного в ньому коаксіальне, внутрішнього вані штирі, встановлені з можливістю ковзання патрубка, а також сильфону і захисного кожуха. уздовж вертикальних пазів, виконаних на вистуСильфон у верхній частині жорстко прикріплений паючій частині бічної поверхні внутрішнього патдо внутрішнього патрубка за допомогою верхніх рубка. кілець: внутрішнього і зовнішнього. У нижній часКрім того, відстань від кінця обмежувача ходу тині сильфон скріплений з нижнім кільцем, вільно до рухомого фланця дорівнює величині лінійної встановленим на внутрішньому патрубку. Нижнє компенсації температурних деформацій при поникільце рознімно скріплене із захисним кожухом. женні температури навколишнього середовища, а Захисний кожух у верхній частині рознімно скріпвідстань від нижнього кільця, вільно встановленолений із зовнішнім патрубком. Нижнє кільце скріпго на внутрішньому патрубку до виступаючої часлене з трьома вертикально розташованими повзутини бічної поверхні внутрішнього патрубка дорівнами, які при переміщенні внутрішнього і нює величині лінійної компенсації температурної зовнішнього патрубків, у разі температурного роздеформації при підвищенні температури навколиширення магістрального трубопроводу, перемішнього середовища. щаються вздовж внутрішнього патрубка і входять Суть корисної моделі пояснюється кресленв пази обмежувачів ходу, закріплених на внутрішням, на якому зображено загальний вид сильфонньому патрубку. [Креслення 8Е36. 11094. 0000. ного компенсатора. Завод «Азовмаш», СКВ, м. Маріуполь]. Сильфонний компенсатор складається із зовНедолік відомого сильфонного компенсатора нішнього патрубка 1 і, розташованого коаксіальне полягає в тому, що його конструкція не запобігає йому, внутрішнього патрубка 2. На внутрішньому скручуванню сильфону в процесі експлуатації, що патрубку 2 коаксіальне йому встановлено сильфон впливає на його надійність в роботі і довговічність. 3. У верхній частині сильфон З закріплений між Для монтажу і демонтажу цього сильфонного комверхніми кільцями: внутрішнім 4 і зовнішнім 5. пенсатора в магістральний трубопровід необхідВерхнє внутрішнє кільце 4 жорстко закріплене на ний спеціальний пристрій. Крім того, при установці бічній поверхні внутрішнього патрубка 2. На верхсильфонного компенсатора можлива деформація ньому зовнішньому кільці 5, співвісно внутрішньоабо поломка самого сильфону, оскільки захисний му патрубку 2 жорстко закріплений стакан 6, який кожух встановлюється в компенсаторі після розстворює герметичну камеру над місцем кріплення міщення сильфону на внутрішньому патрубку. верхнього кінця сильфону 3 до внутрішнього патЗавдання корисної моделі полягає в створенні рубка 2. сильфонного компенсатора, який забезпечує наУ нижній частині кінець сільфону 3 закріплений дійність в роботі, виключає його скручування при на нижньому кільці 7 між нижнім внутрішнім кільустановці і в процесі експлуатації. цем 8 і рухомим фланцем 9. Нижнє кільце 7 скріпКрім того, в конструкції сильфонного компенлене з вертикально розташованими повзунами 10. сатора повинна бути виключена вірогідність полоВ отворі кожного вертикально розташованого повмки сільфону при установці на монтажі, а сам монзуна 10, встановлений регульований штир 11. таж і демонтаж повинні проводитися без Регульовані штирі 11 закріплені по осі Q – Q1, спеціального пристрою. яка є перпендикулярною осі О – О1 внутрішнього Поставлена мета досягається тим, що в сильпатрубка 2. Вони розміщені у вертикальних пазах фонному компенсаторі, що включає зовнішній патА, які виконані на виступаючій частині Б бічної порубок і, розміщений в ньому коаксіальне, внутрішверхні внутрішнього патрубка 2 на діаметрально ній патрубок, а також сильфон і захисний кожух, протилежних сторонах. розташовані співвісно внутрішньому патрубку, при До зовнішнього кільця 5 жорстко прикріплений цьому сільфон одним кінцем жорстко прикріплений обмежувач ходу 12, виконаний у вигляді циліндра, за допомогою верхніх кілець: внутрішнього і зовщо охоплює сильфон 3. нішнього до внутрішнього патрубка, а іншим кінДо зовнішнього патрубка 1 жорстко прикріплецем пов'язаний з нижнім кільцем, вільно встановний захисний кожух 13, що охоплює сильфон 3 з 5 17870 6 обмежувачем ходу 12. Захисний кожух 13 склада3 в процесі експлуатації (радіальний зсув). ється з циліндра 14 і жорстко пов'язаної з ним Зовнішній патрубок 1, переміщаючись назукришки 15, прикріпленої до зовнішнього патрубка стріч внутрішньому патрубку 2, розтягує гофри 1. сильфону 3 на величину деформації температурУ нижній частині захисний кожух 13 за допомоного розширення трубопроводу К2. При цьому зовгою кріпильних елементів 16 рознімно скріплений з нішнє кільце 8 упирається у виступаючу частину Б рухомим фланцем 9. Рухомий фланець 9 за допона бічній поверхні внутрішнього патрубка 2. могою кріпильних елементів 17 рознімно скріплеПри температурних змінах довжини труб, наний з нижнім кільцем 7. приклад при стисненні їх (знижена температура Відстань від кінця обмежувача ходу 12 до рунавколишнього середовища), відбувається перехомого фланця 9 дорівнює величині лінійної комміщення внутрішнього 2 і зовнішнього 1 патрубків пенсації температурної деформації K1, при знижев протилежні сторони. При цьому зовнішній патруній температурі навколишнього середовища. бок 1, жорстко пов'язаний із захисним кожухом, Відстань від нижнього кільця 7 до виступаючої переміщується вздовж бічної поверхні внутрішньочастини Б бічної поверхні внутрішнього патрубка 1 го патрубка 2. Захисний кожух 13, жорстко зв'язадорівнює величині лінійної компенсації температуний за допомогою рухомого фланця 9 із зовнішнім рних деформацій К2, при підвищеній температурі кільцем 8 тягне його за собою, стискаючи гофри навколишнього середовища. сильфону 3. При цьому обмежувач ходу 12, що Сильфонний компенсатор працює таким чижорстко скріплений за допомогою верхніх кілець: ном. внутрішнього 4 і зовнішнього 5 з сильфоном 3, При температурних змінах довжини труб магіякий прикріплений до внутрішнього патрубка 1, стрального трубопроводу, наприклад, при розтягупереміщується до упору в рухомий фланець 9 на ванні їх (підвищена температура навколишнього величину ходу K1, яка дорівнює величині лінійної середовища), відбувається переміщення внутрішкомпенсації температурних деформацій трубопронього 2 і зовнішнього патрубка 1 щодо один одноводу при зниженій температурі навколишнього го. При цьому внутрішній патрубок 2 переміщуюсередовища. чись вздовж осі О-О1, входить в зовнішній Обмежувач ходу 12 в даному сильфонному патрубок 2, розташований коаксіальне йому. Зовкомпенсаторі служить ще і захисним кожухом для нішній патрубок 1, жорстко пов'язаний із захисним сильфону 3, захищаючи його від зовнішньої дії при кожухом 13 передає йому зусилля і переміщується монтажі і демонтажі сильфонного компенсатора в разом з ним. Захисний кожух 13, рознімно пов'язамережу трубопроводів. ний з рухомим фланцем 9, а той у свою чергу розЗастосування запропонованої корисної моделі німно пов'язаний із зовнішнім кільцем 8, вільно дозволить створити надійнішу і довговічнішу консвстановленим на внутрішньому патрубку 2, штовтрукцію сильфонного компенсатора, оскільки вона хає їх по осі О-О1. Переміщуючись по бічній повевиключає скручування сильфону в процесі роботи. рхні внутрішнього патрубка 2, зовнішнє кільце 8 Конструкція сильфонного компенсатора проста, переміщає свої вертикально розташовані повзуни надійна, технологічна і її виготовлення менш тру10. Штирі 11, закріплені в отворах вертикально домістке. розташованих повзунів 10 ковзають по вертикальКрім того, запропонована конструкція сильних пазах А, як по направляючих, що виконані на фонного компенсатора виключає необхідність довиступаючій частині Б бічної поверхні внутрішньодаткового пристрою при його монтажі і демонтажі го патрубка 2, запобігаючи скручуванню сильфону в мережу магістральних трубопроводів. 7 Комп’ютерна верстка Г. Паяльніков 17870 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Expansion bellows

Автори англійською

Tymchenko Halyna Oleksandrivna

Назва патенту російською

Сильфонный компенсатор

Автори російською

Тимченко Галина Александровна

МПК / Мітки

МПК: F16J 3/00

Мітки: сильфонний, компенсатор
