Формула / Реферат

Способ изготовления бриллианта фан-тазийной формы, включающий ориентацию буду­щего бриллианта площадкой в плоской стеке октаэдра алмаза, шлифование площадки, обработ­ку руйдиста и огранку нижней и верхней частей бриллианта, отличающийся тем, что, с целью повышения эффективности обработки мо­нокристалла алмаза формы двойного усеченного тетраэдра, обработку рундиста осуществляют пос­ледовательной обточкой равными радиусами вок­руг трех осей, каждая из которых расположена в плоскости, проходящей через вершину мо­нокристалла перпендикулярно противолежащему ей ребру, а огранку осуществляют симметрично оси третьего порядка монокристалла с образо­ванием нечеткого количества граней.

Текст

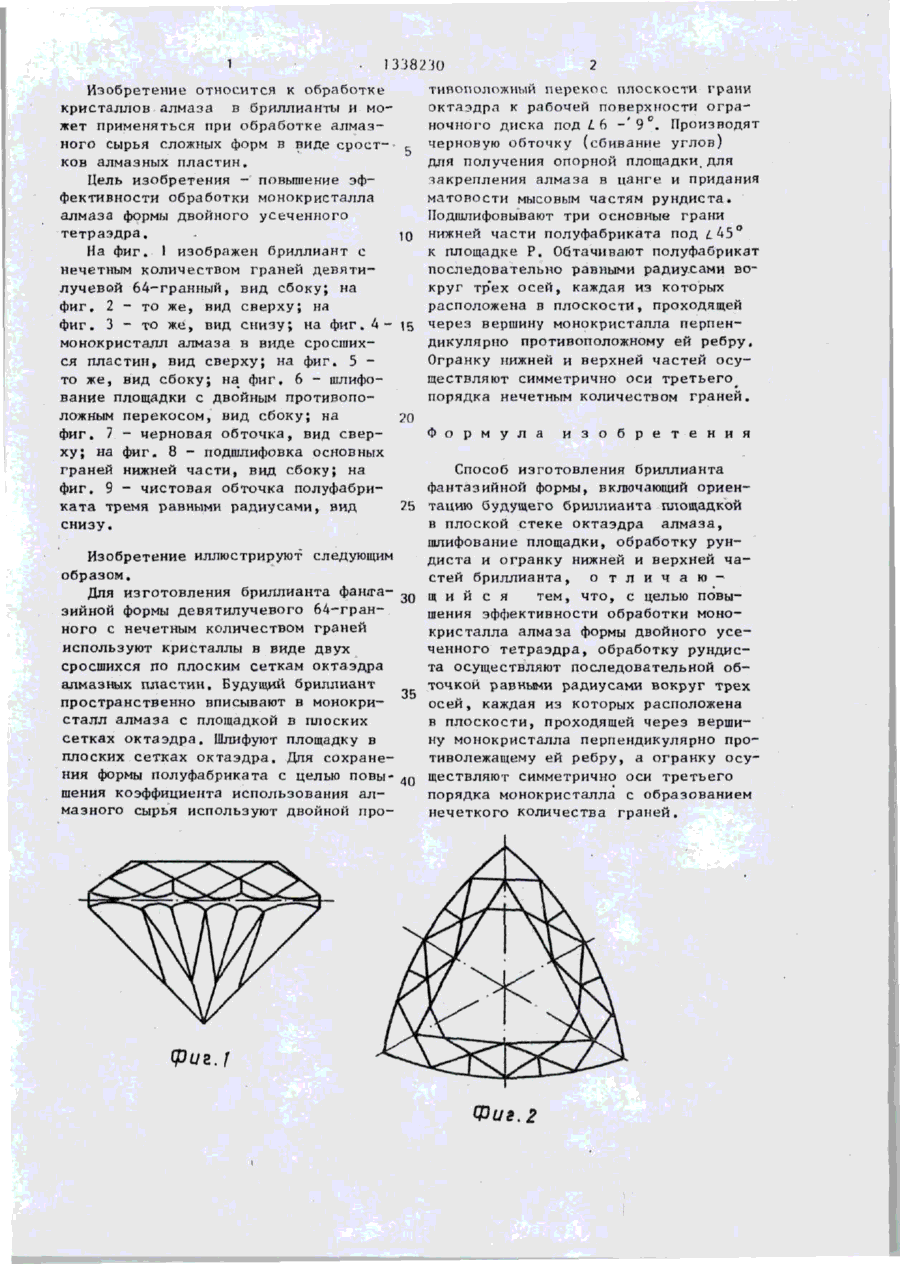

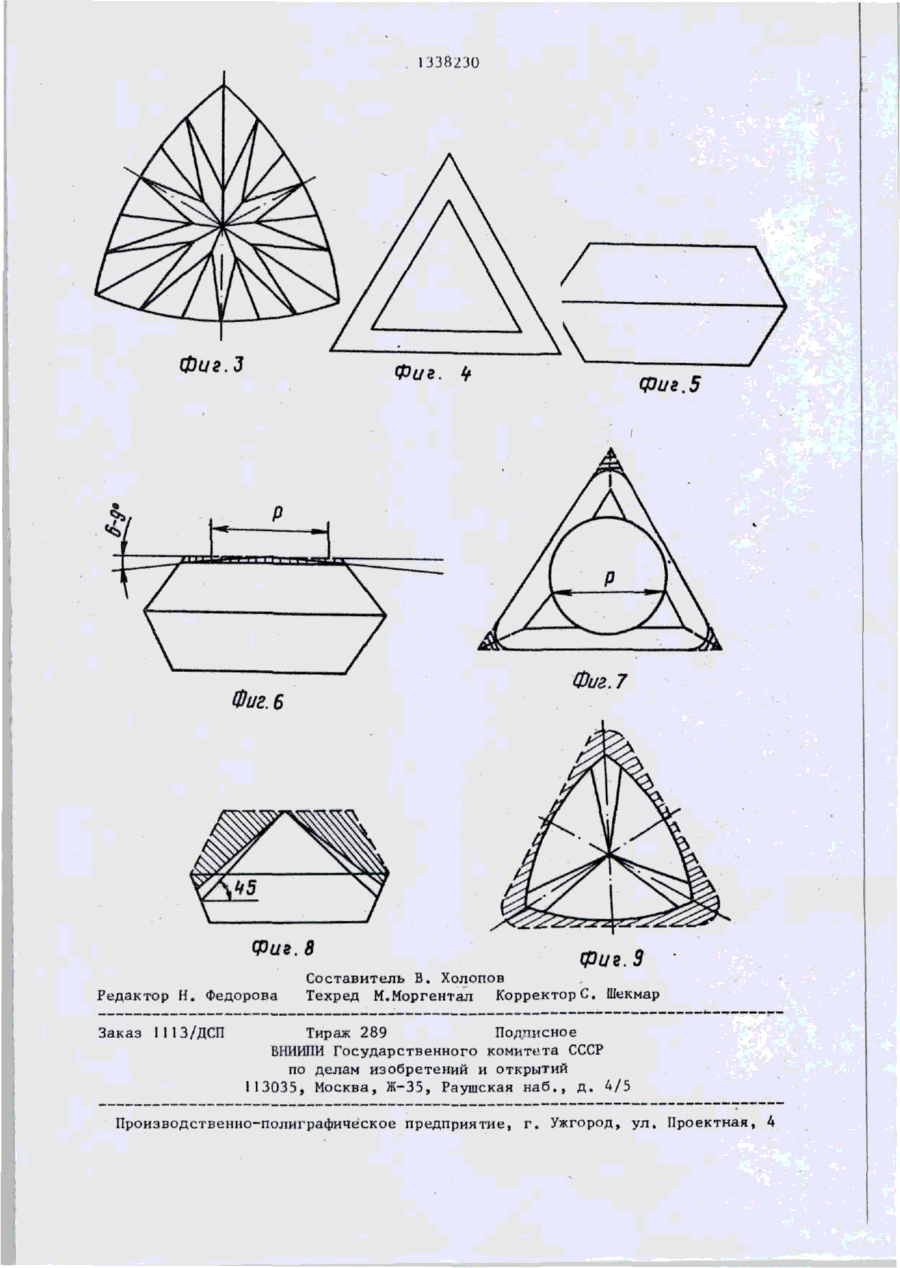

ОПУКЛИКОВА •) для елі СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 09) т г*"* г т л г ї п А імла *и/'> SU(11,1338230 А (51) Д В 28 D 5/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3877046/29-33 (22) 01.04.85 (71) Винницкий завод "Кристалл" (72) В. М. Травин, Л. А. Исаенко и В. С. Барабанов (53) 679.89(088.8) (56) Епифанов В. И. и др. Технология обработки алмазов в бриллианты, иэд. 3-е, М.; Высшая школа, 1982, с. 260261. Авторское свидетельство СССР № 1192263, по заявке № 3725232/29-33, кл. В 28 D 5/00, 1984. (54) СПОСОБ ИЗГОТОВЛЕНИЯ БРИЛЛИАНТА ФАНТАЗИЙНОЙ ФОРМЫ (57) Изобретение относится к обработке драгоценных камней и обеспечивает повышение эффективности обработки монокристалла алмаза формы двойного усеченного тетраэдра за счет обработки рундиста последовательной обточкой равными радиусами вокруг трех осей, каждая из которых расположена в плоскости, проходящей через вершину монокристалла перпендикулярно противолежащему ей ребру, и осуществления огранки симметрично оси третьего порядка монокристалла с образованием нечетного количества граней, при этом площадку бриллианта располагают в плоской сетке октаэдра алмаза, 9 ил. (Л со СО 00 ьэ со о • ' ! . 1 ІЗ 38230 Изобретение относится к обработке кристаллов алмаза в бриллианты и может применяться при обработке алмазного сырья сложных форм в виде срост- с ков алмазных пластин. Цель изобретения - повышение эффективности обработки монокристалла алмаза формы двойного усеченного тетраэдра, Ю На фиг. 1 изображен бриллиант с нечетным количеством граней девятилучевой 64-гранный, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид снизу; на фиг. 4 - 15 монокристалл алмаза в виде сросшихся пластин» вид сверху; на фиг. 5 то же, вид сбоку; на фиг. 6 - шлифование площадки с двойным противоположным перекосом, вид сбоку; на 20 фиг, 7 - черновая обточка, вид сверху; на фиг, 8 - подшлифовка основных граней нижней части, вид сбоку; на фиг. 9 - чистовая обточка полуфабриката тремя равными радиусами, вид ?5 снизу. Изобретение иллюстрируют следующим образом. Для изготовления бриллианта фан.та- 3 Q эийной формы девятилучевого 64-гранного с нечетным количеством граней используют кристаллы в виде двух сросшихся по плоским сеткам октаэдра алмазных пластин. Будущий бриллиант пространственно вписывают в монокристалл алмаза с площадкой в плоских сетках октаэдра. Шлифуют площадку в плоских сетках октаэдра. Для сохранения формы полуфабриката с целью повы- 4 0 шения коэффициента использования алмазного сырья используют двойной про тивотюложный перекос плоскости грани октаэдра к рабочей поверхности ограночного диска под L 6 - ' 9 ° . Производят черновую обточку (сбивание углов) для получения опорной площадки, для закрепления алмаза в цанге и придания матовости мысовым частям рундиста. Подшлифовывают три основные грани нижней части полуфабриката под L.kb° к площадке Р. Обтачивают полуфабрикат последовательно равными радиусами вокруг тр'ех осей, каждая из которых расположена в плоскости, проходящей через вершину монокристалла перпендикулярно противоположному ей ребру. Огранку нижней и верхней частей осуществляют симметрично оси третьего порядка нечетным количеством граней. Ф о р м у л а и з о б р е т е н и я Способ изготовления бриллианта фантазийной формы, включающий ориентацию будущего бриллианта площадкой в плоской стеке октаэдра алмаза, шлифование площадки, обработку рундиста и огранку нижней и верхней частей бриллианта, о т л и ч а ю щи й с я тем, что, с целью повышения эффективности обработки монокристалла алмаза формы двойного усеченного тетраэдра, обработку рундиста осуществляют последовательной обточкой равными радиусами вокруг трех осей, каждая из которых расположена в плоскости, проходящей через вершину монокристалла перпендикулярно противолежащему ей ребру, а огранку осуществляют симметрично оси третьего порядка монокристалла с образованием нечеткого количества граней. (риг.! Фиг. 2 1338230 Фи г. Фиг. Фиг. 7 Фиг. 6 8 Редактор Н. Федорова Заказ 1113/ДСП Фиг, 5 Фиг.З Составитель Б. Холопов Техред М.Моргентал Корректор С. Шекмар Тираж 289 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing the diamond of fantasy shape

Автори англійською

Travin Viacheslav Mykolaiovych, Isaienko Leonid Oleksiiovych, Barabanov Vasyl Semenovych

Назва патенту російською

Способ изготовления бриллианта фантазийной формы

Автори російською

Травин Вячеслав Николаевич, Исаенко Леонид Алексеевич, Барабанов Василий Семенович

МПК / Мітки

МПК: B28D 5/00

Мітки: фантазійної, виготовлення, діамантів, спосіб, форми
